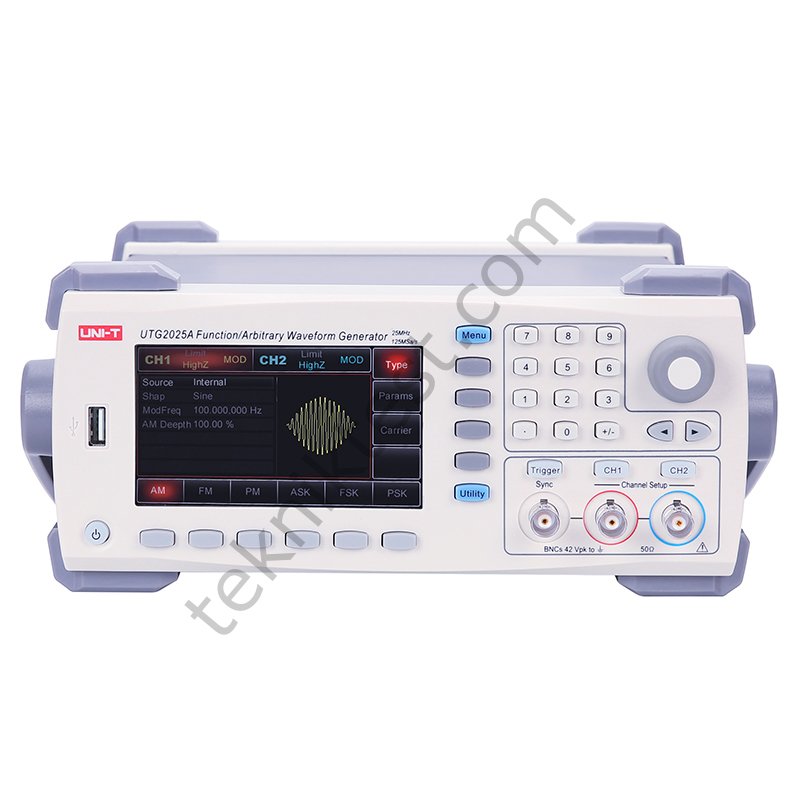

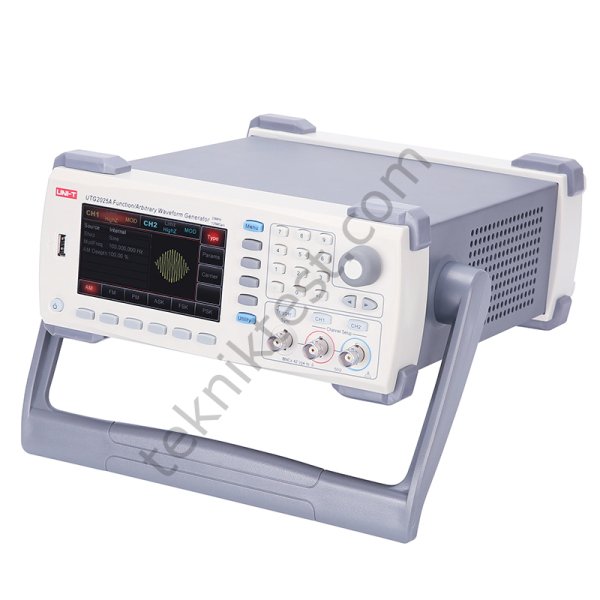

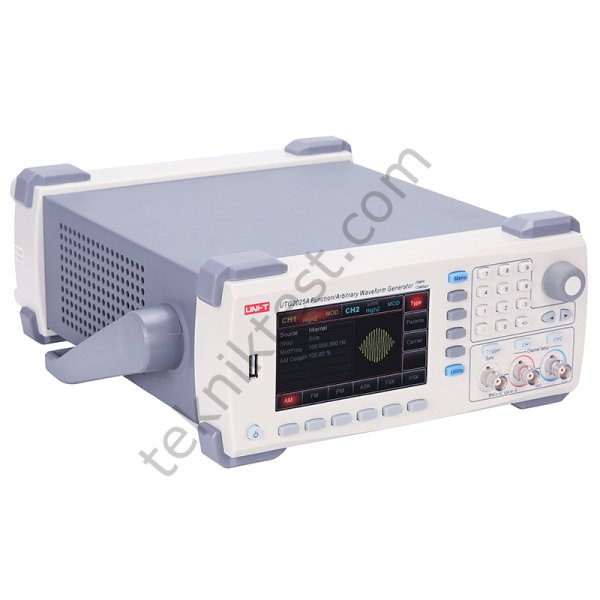

Uni-t UTG2025A 25 MHz Arbitrary Fonksiyon/Sinyal Jeneratörü
Ürüne Genel Bakış :
UTG2025A, 25MHz maksimum çıkış hızına, 125 MS / s örnekleme hızına ve 14 bit dikey çözünürlüğe sahiptir. Eşdeğer çift kanallı bağımsız çıkış, modülasyon, tarama frekansı, Seri Çekim ve diğer karmaşık dalga formu oluşturma işlevlerine sahiptir.
Uygulamalar:
Hücresel ve kablosuz sistemler, yayın, televizyon ve radyo sistemlerinde devre ve ekipman testi gibi elektronik ve elektroakustik cihazların tasarlanması, test edilmesi, sorunlarının giderilmesi ve onarımı; yarı iletken bileşen testi vb.
Ürünün Genel Özellikleri :
1. 1μHz tam bant çözünürlüğü
2. 5MHz ~ 30MHz darbe dalga formu, ayarlanabilir yükselme / düşme süresi
3. 14 bit / 16 bit dikey çözünürlük
4. İki eşdeğer performans kanalı
5. Maksimum 8k / 16M nokta dalga biçimi uzunluğu; 48/161
6. uçucu olmayan dalga formları depolama
Ürünün Teknik Özellikleri :
|
Özellikler |
UTG2025A |
|
Maksimum frekans |
25MHz |
|
Kanallar |
2 |
|
Örnekleme oranı |
125MS / sn |
|
Dalga Şekilleri |
Sinüs, kare, rampa, nabız, gürültü, DC, keyfi; Yalnızca UTG2000B: harmonik |
|
Çalışma modları |
Çıkış açık / kapalı, sürekli, modülasyon, tarama, seri çekim |
|
modülasyonları |
AM, FM, PM, ASK, FSK, PSK, PWM; |
|
Keyfi Dalga Formu |
|
|
uzunluk |
8pts ~ 8kpts |
|
Dikey çözünürlük |
14 bit |
|
Frekans Özellikleri |
|
|
onun |
1μHz ~ 25MHz |
|
Meydan |
1μHz ~ 5MHz |
|
Nabız |
1μHz ~ 5MHz |
|
Rampa |
1μHz ~ 400kHz |
|
Keyfi |
1μHz ~ 5MHz |
|
gürültü, ses |
25MHz (-3dB) |
|
çözüm |
1μHz |
|
doğruluk |
± 0,5ppm 25 ℃ |
|
İlk yıl yaşlanma oranı: 1 ppm |
|
|
Sıcaklık katsayısı: ± 0.5ppm / ℃ |
|
|
Sıcaklık Katsayısı |
<2 ppm / ℃ |
|
Arayüzler |
USB Ana Bilgisayar, USB Cihazı, frekans sayacı |
|
Genel özellikleri |
|
|
Güç |
100V ~ 240V ACrms, 50Hz / 60Hz |
|
Görüntüle |
4,3 inç TFT LCD, WVGA (480 x 272) |
|
Ürün rengi |
Beyaz ve gri |
|
Ürünün net ağırlığı |
3.2kg |
|
Ürün boyutu |
265 mm x 110 mm x 320 mm |
|

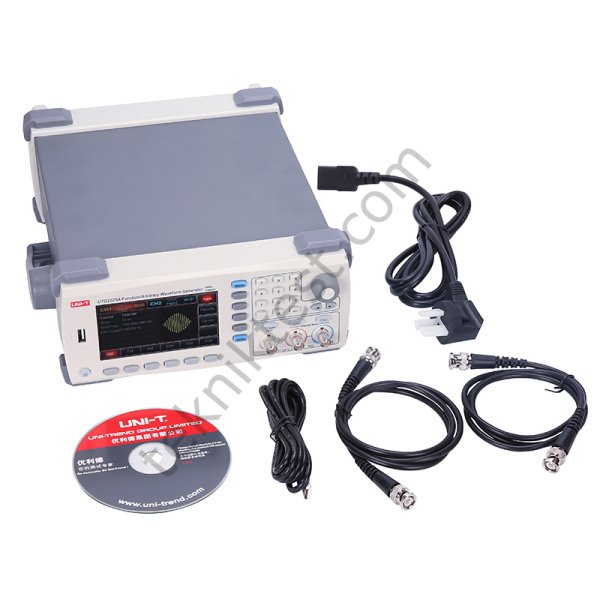

Standart aksesuarlar |
BNC-BNC kablosu, timsah klipsli BNC kablosu, güç kablosu, USB arabirim kablosu, PC yazılım CD'si |
|
Standart bireysel ambalaj |
Karton kutu |
