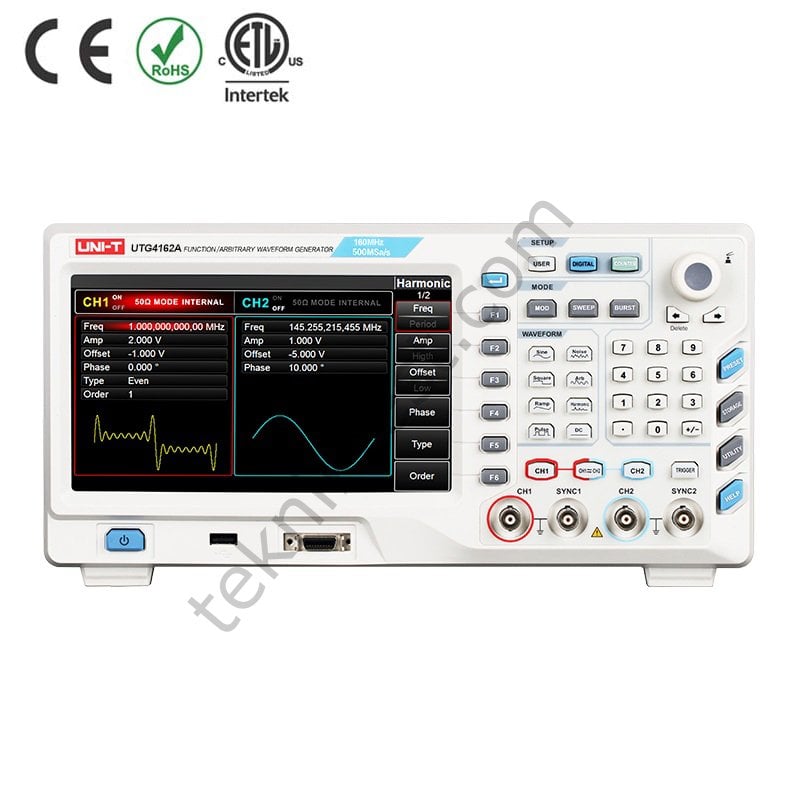

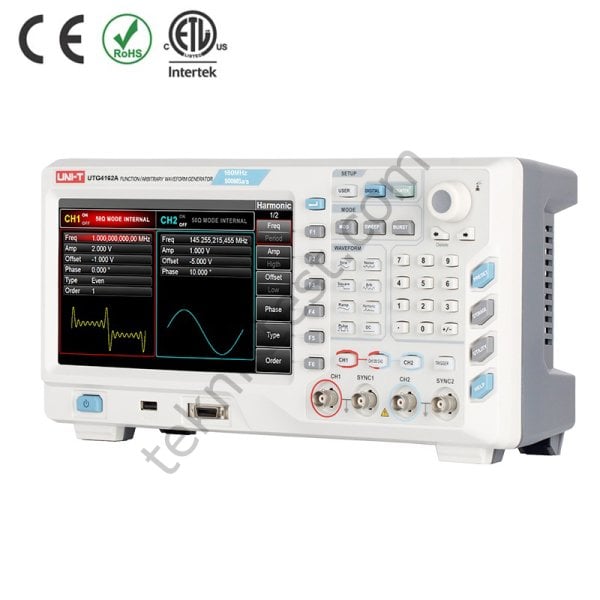

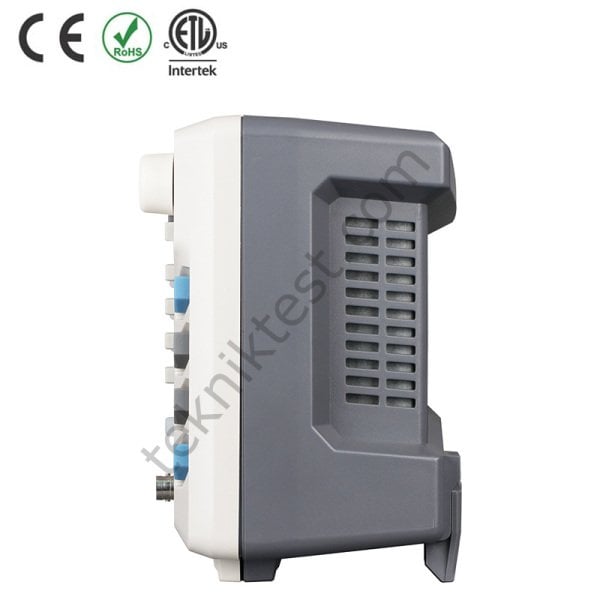

Uni-t UTG4162A Fonksiyon/Arbitrary Waveform Üreteci
Ürüne Genel Bakış :
UTG4000A serisi, işlev üreteci, rastgele dalga biçimi üreteci, darbe üreteci, harmonik üreteci, analog / dijital modülatör, frekans sayacı ve diğer işlevlerle birleşen çok işlevli bir sinyal üretecidir; Eşit performanslı çift kanallı tasarıma sahiptir, 500MS / s'ye kadar örnekleme hızı, 32Mpts'a kadar maksimum keyfi dalga uzunluğu. Kullanıcılara daha kişiselleştirilmiş bir deneyim sağlayan 7 GB kalıcı dalga biçimi depolama, yerel olarak ilk isteğe bağlı dijital sinyal üreteci çıkış modülü, 8 inç geniş ekran LCD ekranlar, insancıllaştırılmış arayüz tasarımı ve makul işlev klavye düzenine sahiptir.
Uygulamalar:
Hücresel ve kablosuz sistemlerdeki devre ve ekipman testleri, yayıncılık, televizyon ve radyo sistemleri gibi elektronik ve elektroakustik cihazların tasarımı, testi, sorun giderme ve onarımı; yarı iletken bileşen testi vb.
Ürünün Genel Özellikleri :
1. 500MSa / s örnekleme hızı ve 16 bit dikey çözünürlük
2. 32Mpts keyfi / 7GB kalıcı dalga formu depolama
3. Mevcut modülasyonlar: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM
4. 80MHz / 120MHz / 160MHz sinüs dalgası çıkışı
5. 30MHz / 40MHz / 50MHz darbe dalga biçimi
6. Ayarlanabilir yükselme / düşme süresi
7. İki eşdeğer performans kanalı
Ürünün Teknik Özellikleri :
| Teknik Özellikler | |
| Modeli | UTG4162A |
| Bant genişliği | 160 MHz |
| Kanallar | 2 |
| Örnekleme oranı | 500 MS / sn |
| Dalga biçimleri | Sinüs, kare, rampa, harmonik, darbe, gürültü, DC voltajı, keyfi |
| Çalışma modları | Çıktı açık / kapalı, sürekli, modülasyon, süpürme, patlama |
| Modülasyonlar | AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM |
| Frekans Karakteristikleri | |
| Sinüs | 1μHz ~ 160MHz |
| Kare / Darbe | 1μHz ~ 50MHz |
| Eğim | 1μHz ~ 4MHz |
| Harmonik | 1μHz ~ 80MHz |
| Gürültü (-3dB) | 160MHz bant genişliği |
| çözüm | 1μHz |
| Keyfi Dalga Formu | |
| Frekans aralığı | 1μHz ~ 40MHz |
| Uzunluk | 8 ~ 32Mpts |
| Dikey çözünürlük | 16 bit |
| Min yükselme / düşme süresi (tipik: 1Vpp) | ＜ 5ns |
| Genel özellikleri | |
| Güç | 100V ~ 240V ACrms, 50Hz / 60Hz |
| Görüntüle | 8 inç TFT LCD, WVGA (800 x 480) |
| Ürün rengi | Beyaz ve gri |
| Ürün net ağırlığı | 3,5 kg |
| Ürün boyutu | 336 mm x 164 mm x 108 mm |
| Standart aksesuarlar | BNC-BNC kablosu x 2, USB arabirim kablosu, güç kablosu |
| Standart bireysel paketleme | Karton kutu |
| Karton başına standart miktar | 1 parça |
| Standart karton ölçümü | 405 mm x 225 mm x 265 mmv |
| Standart karton brüt ağırlık | 4,8 kg |
Diğer Ürünlerle Karşılaştırma Tablosu :
| Teknik Özellikler | |||
| Modeli | UTG4082A | UTG4122A | UTG4162A |
| Bant genişliği | 80 MHz | 120 MHz | 160 MHz |
| Kanallar | 2 | ||
| Örnekleme oranı | 500 MS / sn | ||
| Dalga biçimleri | Sinüs, kare, rampa, harmonik, darbe, gürültü, DC voltajı, keyfi | ||
| Çalışma modları | Çıktı açık / kapalı, sürekli, modülasyon, süpürme, patlama | ||
| Modülasyonlar | AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM | ||
| Frekans Karakteristikleri | |||
| Sinüs | 1μHz ~ 80MHz | 1μHz ~ 120MHz | 1μHz ~ 160MHz |
| Kare / Darbe | 1μHz ~ 30MHz | 1μHz ~ 40MHz | 1μHz ~ 50MHz |
| Eğim | 1μHz ~ 2MHz | 1μHz ~ 3MHz | 1μHz ~ 4MHz |
| Harmonik | 1μHz ~ 40MHz | 1μHz ~ 60MHz | 1μHz ~ 80MHz |
| Gürültü (-3dB) | 80MHz bant genişliği | 120MHz bant genişliği | 160MHz bant genişliği |
| çözüm | 1μHz | ||
| Keyfi Dalga Formu | |||
| Frekans aralığı | 1μHz ~ 20MHz | 1μHz ~ 30MHz | 1μHz ~ 40MHz |
| Uzunluk | 8 ~ 32Mpts | ||
| Dikey çözünürlük | 16 bit | ||
| Min yükselme / düşme süresi (tipik: 1Vpp) | ＜ 7ns | ＜ 6ns | ＜ 5ns |
| Genel özellikleri | |||
| Güç | 100V ~ 240V ACrms, 50Hz / 60Hz | ||
| Görüntüle | 8 inç TFT LCD, WVGA (800 x 480) | ||
| Ürün rengi | Beyaz ve gri | ||
| Ürün net ağırlığı | 3,5 kg | ||
| Ürün boyutu | 336 mm x 164 mm x 108 mm | ||
| Standart aksesuarlar | BNC-BNC kablosu x 2, USB arabirim kablosu, güç kablosu | ||
| Standart bireysel paketleme | Karton kutu | ||
| Karton başına standart miktar | 1 parça | ||
| Standart karton ölçümü | 405 mm x 225 mm x 265 mmv | ||
| Standart karton brüt ağırlık | 4,8 kg | ||
