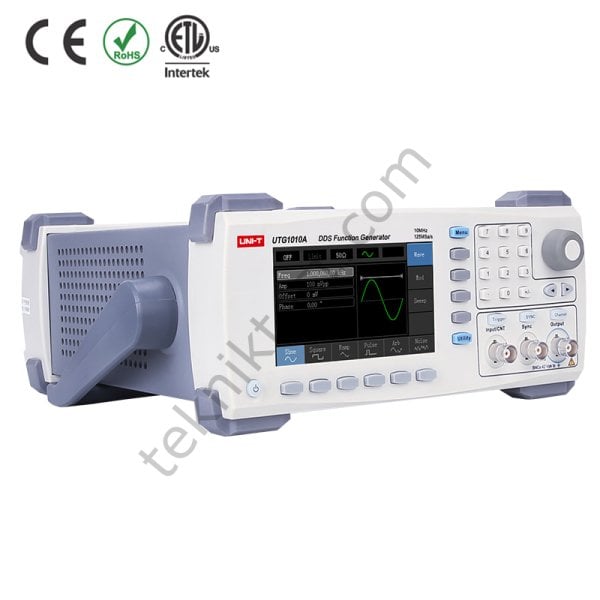

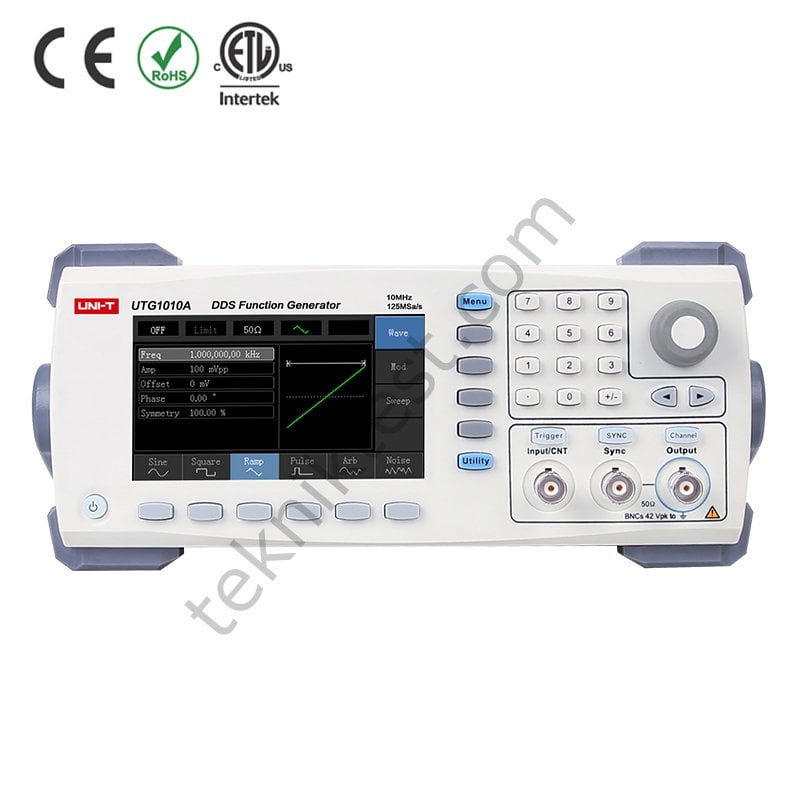

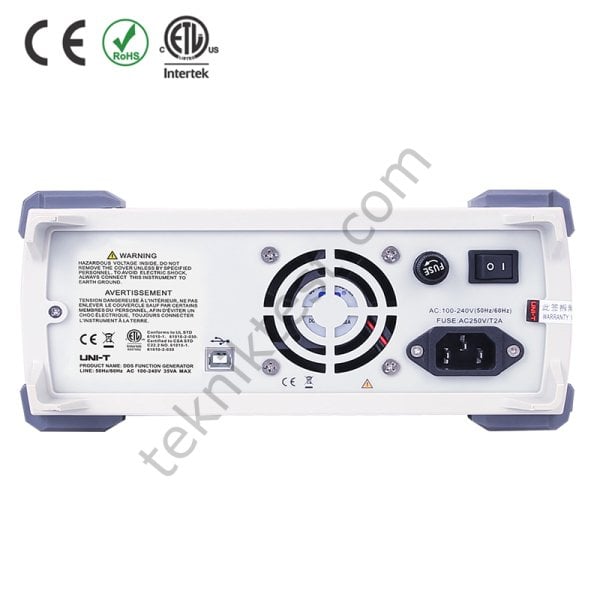

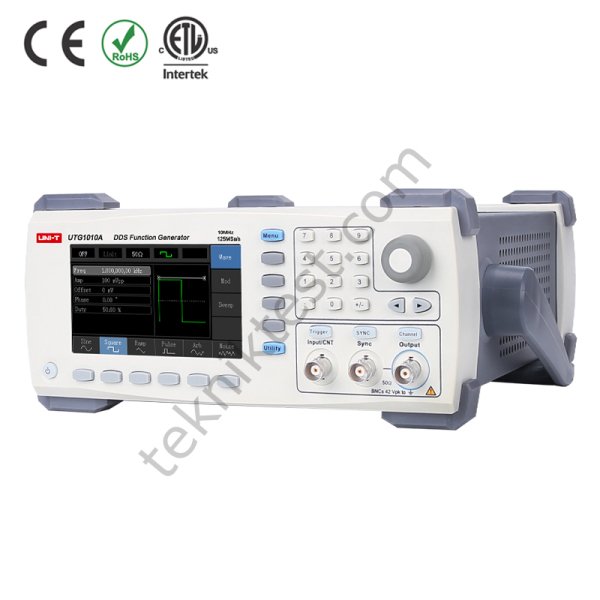

Uni-t UTG1010A Fonksiyon / Arbitrary Waveform Üreteci
Ürüne Genel Bakış :
UTG1000A fonksiyon / keyfi dalga formu jeneratörleri, 1Hz çözünürlükte doğru ve kararlı dalga formu çıkışı üretmek için doğrudan dijital sentez teknolojisini benimser. Dahili veya harici kaynaklı AM, PM, FM, ASK, FSK vb. Modülasyonlar, doğrusal ve logaritmik taramalar ve USB arabirimi mevcuttur. Panel kolay kullanım için ergonomik olarak tasarlanmıştır.
Uygulamalar:
Hücresel ve kablosuz sistemler, yayın, televizyon ve radyo sistemlerinde devre ve ekipman testi gibi elektronik ve elektroakustik cihazların tasarlanması, test edilmesi, sorunlarının giderilmesi ve onarımı; yarı iletken bileşen testi vb.
Ürünün Genel Özellikleri :
1. Sezgisel arayüz tasarımı
2. Tek kanal
3. 125MS / s örnekleme hızı, 14 bit dikey çözünürlük
4. Entegre analog ve dijital tasarım
5. 4.3 inches TFT LCD
Ürünün Teknik Özellikleri :
|
Özellikler |
|
|
model |
UTG1010A |
|
Kanal |
1 |
|
Örnekleme oranı |
125MS / sn |
|
Çıkış frekansı |
10MHz |
|
Frekans Özellikleri |
|
|
onun |
1μHz ~ 10 MHz |
|
Meydan |
1μHz ~ 5MHz |
|
Rampa |
1μHz ~ 400kHz |
|
Nabız |
1μHz ~ 5MHz |
|
Keyfi |
1μHz ~ 2MHz |
|
çözüm |
1μHz |
|
doğruluk |
90 gün içinde ± 50ppm |
|
1 yıl içinde ± 100ppm |
|
|
18℃~28℃ |
|
|
Keyfi Dalga Formu |
|
|
Dikey çözünürlük |
14 bit |
|
Maks. hafıza derinliği |
16 set keyfi dalga formu |
|
Diğerleri |
|
|
Çıkış standart dalga formu |
Sinüs, kare, rampa, üçgen, nabız, gürültü, DC, keyfi |
|
Çıkış genlik aralığı |
1 mVpp ~ 10Vpp (50Ω); 2mVpp ~ 20Vpp (Yüksek Z) |
|
Modülasyon türleri |
AM, FM, PM, PWM, ASK, FSK, PSK |
|
Arayüz |
USB aleti |
|
Genel özellikleri |
|
|
Güç |
100 ~ 240V AC, 50Hz / 60Hz |
|
Görüntüle |
4,3 inç TFT LCD, WVGA (480 x 272) |
|
Ürün rengi |
Beyaz ve gri |
|
Ürünün net ağırlığı |
3.2kg |
|
Ürün boyutu |
165 mm x 110 mm x 320 mm |
|
Standart aksesuarlar |
USB arabirim kablosu, güç kablosu, BNC-BNC kablosu, PC yazılım CD'si |
|
Standart bireysel ambalaj |
Karton kutu |
