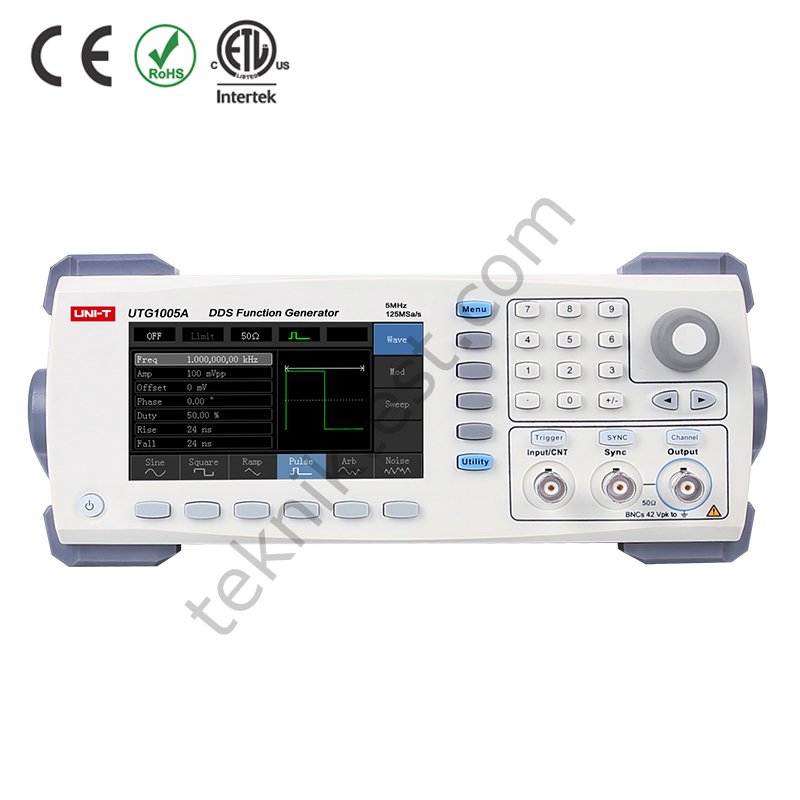

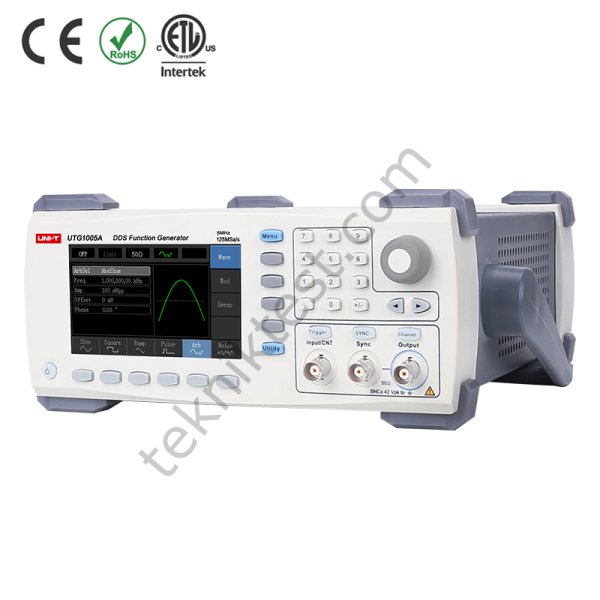

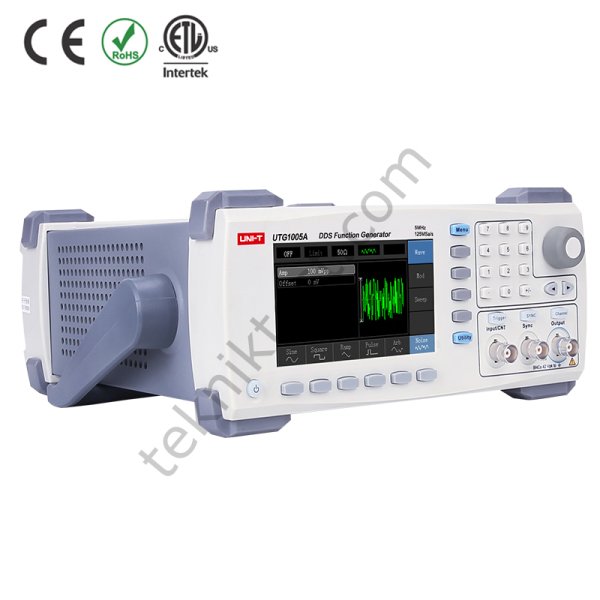

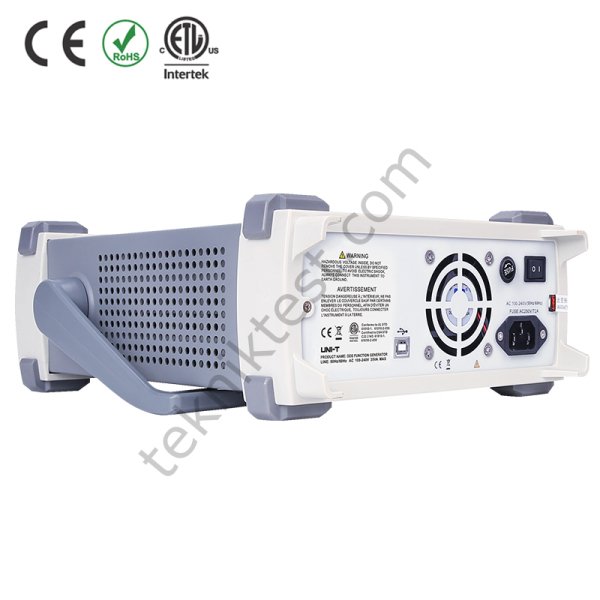

Uni-t UTG1005A Fonksiyon / Arbitrary Ürüteci
Ürüne Genel Bakış :
UTG1000A function/arbitrary waveform generators adopt direct digital synthesis technology to produce accurate and stable waveform output with 1Hz resolution. Modulations such as AM, PM, FM, ASK, FSK etc. with internal or external source, linear and logarithmic sweeps and USB interface are available. The panel is ergonomically constructed for simple operation.
Applications:
Designing, testing, troubleshooting, and repairing of electronic and electroacoustic devices, such as circuit and equipment testing in cellular and wireless systems, broadcasting, television and radio systems; semiconductor component testing etc.
Ürünün Genel Özellikleri :
1. Sezgisel arayüz tasarımı
2. Tek kanal
3. 125MS / s örnekleme hızı, 14 bit dikey çözünürlük
4. Entegre analog ve dijital tasarım
5. 4.3 inches TFT LCD
Ürünün Teknik Özellikleri :
|
Özellikler |
|
|
model |
UTG1005A |
|
Kanal |
1 |
|
Örnekleme oranı |
125MS / sn |
|
Çıkış frekansı |
5MHz |
|
Frekans Özellikleri |
|
|
onun |
1μHz ~ 5MHz |
|
Meydan |
1μHz ~ 5MHz |
|
Rampa |
1μHz ~ 400kHz |
|
Nabız |
1μHz ~ 5MHz |
|
Keyfi |
1μHz ~ 1 MHz |
|
çözüm |
1μHz |
|
doğruluk |
90 gün içinde ± 50ppm |
|
1 yıl içinde ± 100ppm |
|
|
18℃~28℃ |
|
|
Keyfi Dalga Formu |
|
|
Dikey çözünürlük |
14 bit |
|
Maks. hafıza derinliği |
16 set keyfi dalga formu |
|
Diğerleri |
|
|
Çıkış standart dalga formu |
Sinüs, kare, rampa, üçgen, nabız, gürültü, DC, keyfi |
|
Çıkış genlik aralığı |
1 mVpp ~ 10Vpp (50Ω); 2mVpp ~ 20Vpp (Yüksek Z) |
|
Modülasyon türleri |
AM, FM, PM, PWM, ASK, FSK, PSK |
|
Arayüz |
USB aleti |
|
Genel özellikleri |
|
|
Güç |
100 ~ 240V AC, 50Hz / 60Hz |
|
Görüntüle |
4,3 inç TFT LCD, WVGA (480 x 272) |
|
Ürün rengi |
Beyaz ve gri |
|
Ürünün net ağırlığı |
3.2kg |
|
Ürün boyutu |
165 mm x 110 mm x 320 mm |
|
Standart aksesuarlar |
USB arabirim kablosu, güç kablosu, BNC-BNC kablosu, PC yazılım CD'si |
|
Standart bireysel ambalaj |
Karton kutu |
