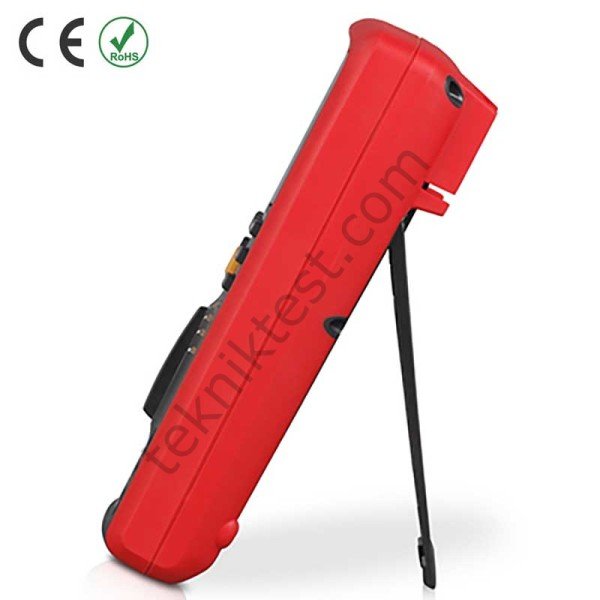

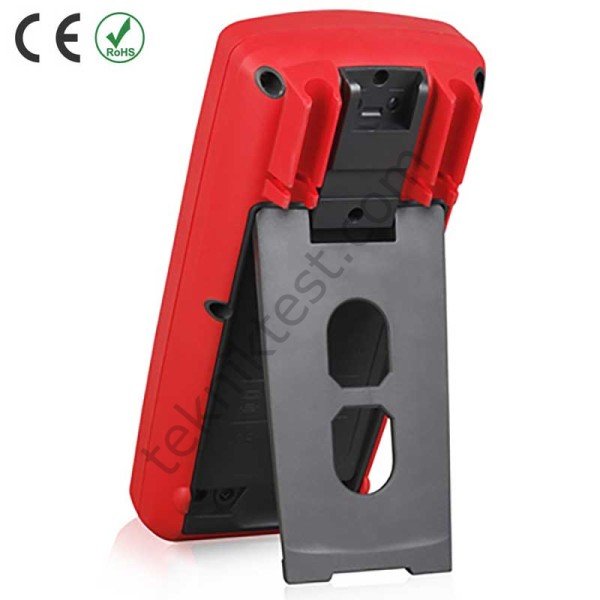

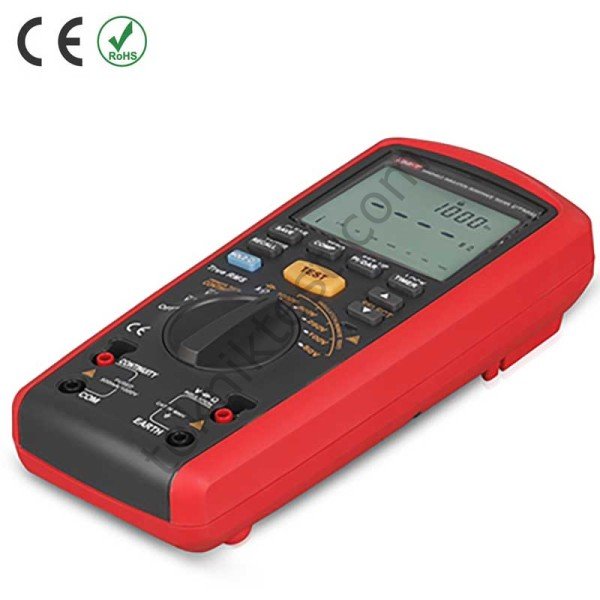

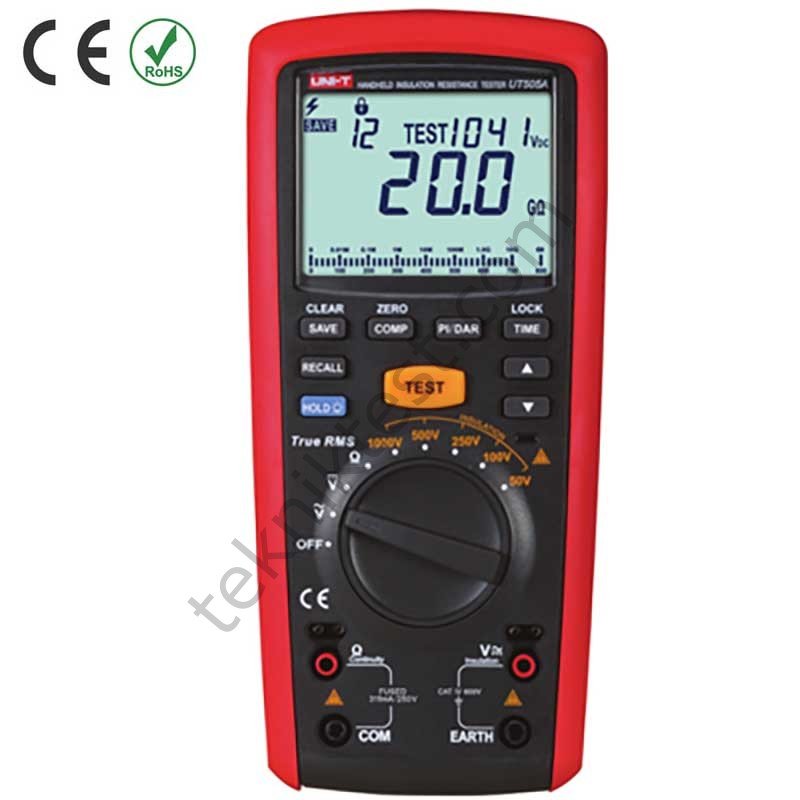

Uni-t UT505A El İzolasyon Direnci Test Cihazı
Ürüne Genel Bakış :
UT505 serisi el tipi gerçek RMS yalıtım direnci test cihazları, dijital bir multimetre ile yalıtım direnci test cihazının özelliklerini birleştirir. Tipik multimetre işlevlerinin yanı sıra, bu ölçüm cihazları ayrıca yalıtım direncini, PI, DAR'ı da ölçebilir ve yalıtım durumunu belirlemek için direnç oranını otomatik olarak hesaplayabilir.
Uygulamalar:
UT505, motorlar, kablolar, transformatörler, anahtarlar, elektrikli cihazlar ve yalıtılmış malzemeler dahil olmak üzere hassas aletlerin yalıtım direnci testinde kullanılabilir.
Ürünün Genel Özellikleri :
1. Otomatik güç o ff
2. LCD arka ışığı
3. Yüksek voltaj çıkış alarmı
4. 99 grup veri depolama
5. Veri tutma
6. IEC 61557: 61557-1: 2007'yi karşılar; 61557-2: 2007; 61557-4: 2007
Ürünün Teknik Özellikleri :
Teknik Özellikler | Aralık | UT505A | |
İzolasyon direnci (Ω) | 50V | 50V / 100V / 250V / 500V / 1000V | % 0 ~% 10 |
0.01MΩ ~ 50MΩ | ± (% 3 + 5) | ||
100V | 0.01MΩ ~ 100MΩ | ± (% 3 + 5) | |
250V | 0.01MΩ ~ 200MΩ | ± (% 1,5 + 5) | |
500V | 0.01MΩ ~ 500MΩ | ± (% 1,5 + 5) | |
1000V | 0.1MΩ ~ 2000MΩ | ± (% 1,5 + 5) | |
2GΩ ~ 9.9GΩ | ± (% 10 + 3) | ||
10GΩ ~ 20GΩ | ± (% 20 + 10) | ||
Yük akımı | 50V (R = 50kΩ) 1mA | % 0 ~% 10 | |
100V (R = 100kΩ) 1mA | % 0 ~% 10 | ||
250V (R = 250kΩ) 1mA | % 0 ~% 10 | ||
500V (R = 500kΩ) 1mA | % 0 ~% 10 | ||
1000V (R = 1MΩ) 1mA | % 0 ~% 10 | ||
Kısa devre akımı | <2mA | ||
Düşük direnç (Ω) | 0.01Ω ~ 20kΩ (yaklaşık 5V /> 200mA) | ± (% 1,5 + 3) | |
DC voltajı (V) | 0V ~ 600V | ± (% 2 + 3) | |
AC voltajı (V) | 0V ~ 600V | ± (% 2 + 3) | |
Özellikleri | |||
Ekran sayısı | 6000 | ||
Otomatik aralık / Gerçek RMS | √ | ||
Adım voltajı | Aralığın% 50 ~% 120'sinde% 10 adımlar | √ | |
DAR | 60'lar / 15'ler ve 60'lar / 30'lar | √ | |
PI / Zamanlama ölçümü | √ | ||
Otomatik deşarj | √ | ||
Analog çubuk grafiği | √ | ||
Süreklilik zil | √ | ||
Karşılaştırma ölçümü | √ | ||
Düşük pil göstergesi | √ | ||
Genel Özellikler | |||
Güç | 1.5V pil (LR6) x 6 | ||
Görüntüle | 78 mm x 59 mm | ||
Ürün rengi | Kırmızı ve gri | ||
Ürün net ağırlığı | 630 g | ||
Ürün boyutu | 103 mm x 225 mm x 59 mm | ||
Standart aksesuarlar | Piller, test uçları, test probları, timsah klipsleri | ||
Standart bireysel paketleme | Taşıma çantası, hediye kutusu, İngilizce kullanım kılavuzu |
Diğer Ürünlerle Karşılaştırma Tablosu :
Teknik Özellikler | Aralık | UT505A | UT505B | |
İzolasyon direnci (Ω) | 50V | 50V / 100V / 250V / 500V / 1000V | % 0 ~% 10 | % 0 ~% 20 |
0.01MΩ ~ 50MΩ | ± (% 3 + 5) | ± (% 3 + 3) | ||
50MΩ ~ 1GΩ | ± (% 3 + 3) | |||
100V | 1GΩ ~ 10GΩ | ± (% 10 + 3) | ||
0.01MΩ ~ 100MΩ | ± (% 3 + 5) | ± (% 3 + 3) | ||
100MΩ ~ 1GΩ | ± (% 3 + 3) | |||
250V | 1GΩ ~ 20GΩ | ± (% 10 + 3) | ||
0.01MΩ ~ 200MΩ | ± (% 1,5 + 5) | ± (% 1,5 + 5) | ||
200MΩ ~ 1GΩ | ± (% 1,5 + 5) | |||
500V | 1GΩ ~ 50GΩ | ± (% 10 + 3) | ||
0.01MΩ ~ 500MΩ | ± (% 1,5 + 5) | ± (% 1,5 + 5) | ||
500MΩ ~ 1GΩ | ± (% 1,5 + 5) | |||
1000V | 1GΩ ~ 100GΩ | ± (% 10 + 3) | ||
0.1MΩ ~ 2000MΩ | ± (% 1,5 + 5) | ± (% 1,5 + 5) | ||
2GΩ ~ 9.9GΩ | ± (% 10 + 3) | ± (% 5 + 3) | ||
10GΩ ~ 20GΩ | ± (% 20 + 10) | ± (% 7 + 3) | ||
20GΩ ~ 200GΩ | ± (% 20 + 3) | |||
Yük akımı | 50V (R = 50kΩ) 1mA | % 0 ~% 10 | % 0 ~% 10 | |
100V (R = 100kΩ) 1mA | % 0 ~% 10 | % 0 ~% 10 | ||
250V (R = 250kΩ) 1mA | % 0 ~% 10 | % 0 ~% 10 | ||
500V (R = 500kΩ) 1mA | % 0 ~% 10 | % 0 ~% 10 | ||
1000V (R = 1MΩ) 1mA | % 0 ~% 10 | % 0 ~% 10 | ||
Kısa devre akımı | <2mA | <2mA | ||
Kaçak akım (A) | 10 ~ 2000μA | ± (% 10 + 3) | ||
Düşük direnç (Ω) | 0.01Ω ~ 20kΩ (yaklaşık 5V /> 200mA) | ± (% 1,5 + 3) | ||
0.01Ω ~ 100Ω (yaklaşık 5V /> 200mA / 20mA isteğe bağlı) | ± (% 1,5 + 3) | |||
Genel direnç (Ω) | 0.01kΩ ~ 10MΩ | ± (% 3 + 3) | ||
DC voltajı (V) | 0V ~ 600V | ± (% 2 + 3) | ± (% 2 + 3) | |
AC voltajı (V) | 0V ~ 600V | ± (% 2 + 3) | ± (% 1,5 + 5) | |
Frekans (Hz) | 45 ~ 1 kHz | ± (% 0.1 + 3) | ||
Kapasite (F) | 100pF ~ 500μF | ± (% 5 + 5) | ||
Özellikleri | ||||
Ekran sayısı | 6000 | 6000 | ||
Otomatik aralık / Gerçek RMS | √ | √ | ||
Adım voltajı | Aralığın% 50 ~% 120'sinde% 10 adımlar | √ | √ | |
DAR | 60'lar / 15'ler ve 60'lar / 30'lar | √ | √ | |
PI / Zamanlama ölçümü | √ | √ | ||
Otomatik deşarj | √ | √ | ||
Otomatik sigorta kontrolü | √ | |||
Analog çubuk grafiği | √ | √ | ||
Süreklilik zil | √ | √ | ||
Karşılaştırma ölçümü | √ | √ | ||
Düşük pil göstergesi | √ | √ | ||
Genel Özellikler | ||||
Güç | 1.5V pil (LR6) x 6 | |||
Görüntüle | 78 mm x 59 mm | |||
Ürün rengi | Kırmızı ve gri | |||
Ürün net ağırlığı | 630 g | |||
Ürün boyutu | 103 mm x 225 mm x 59 mm | |||
Standart aksesuarlar | Piller, test uçları, test probları, timsah klipsleri | |||
Standart bireysel paketleme | Taşıma çantası, hediye kutusu, İngilizce kullanım kılavuzu |
