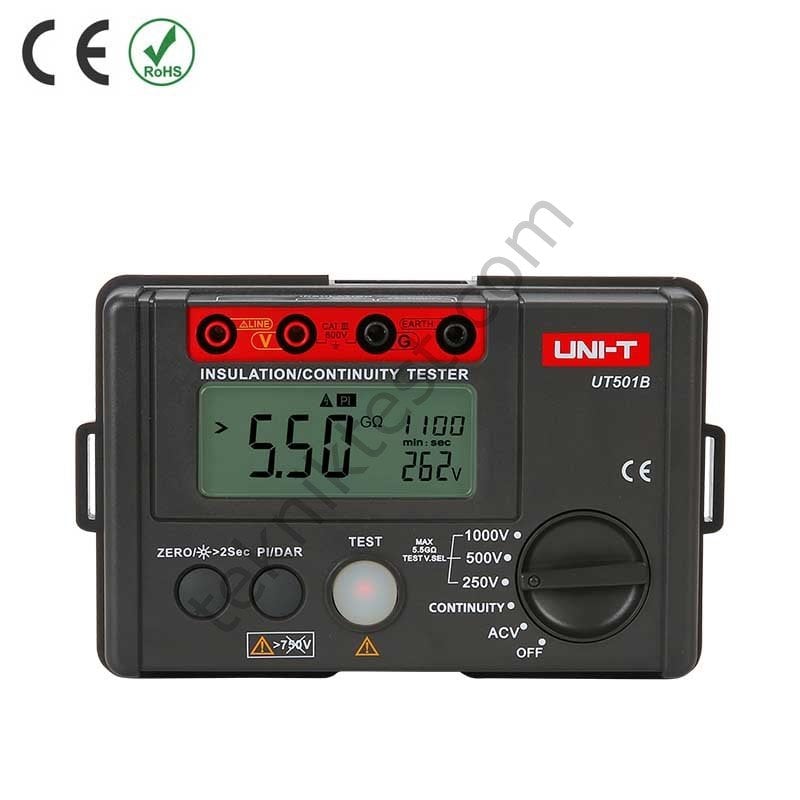

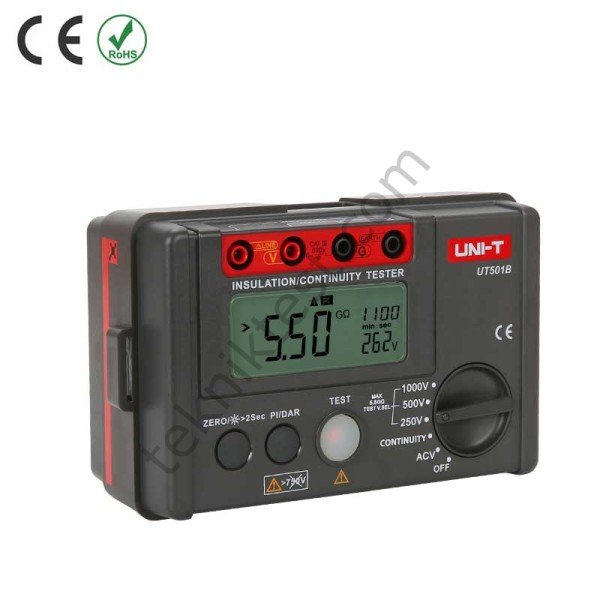

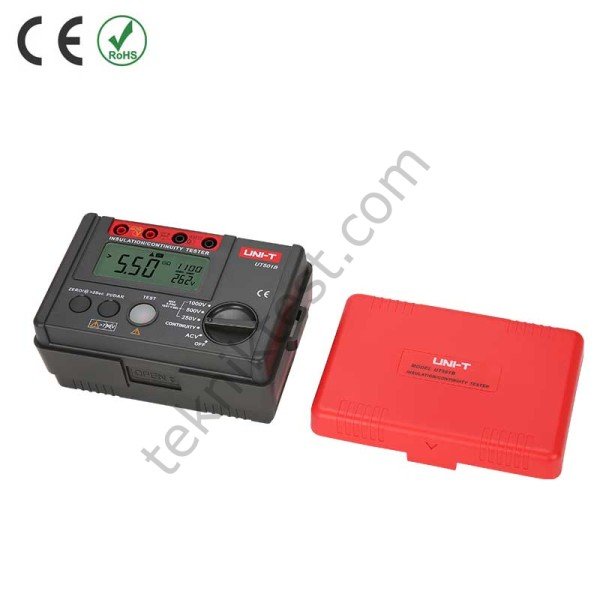

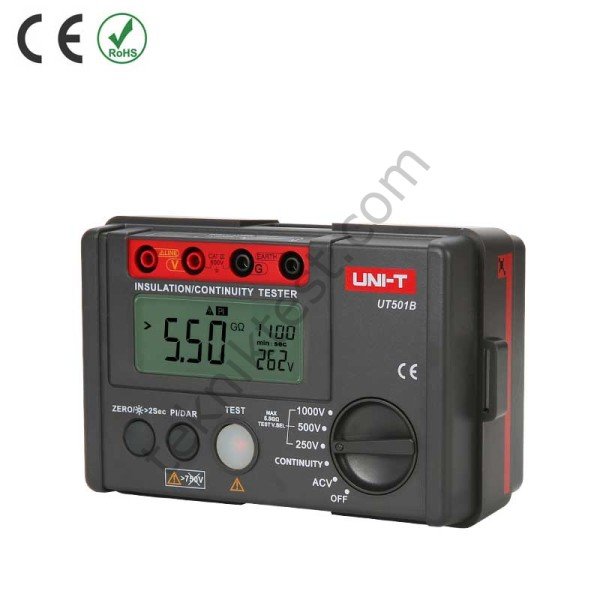

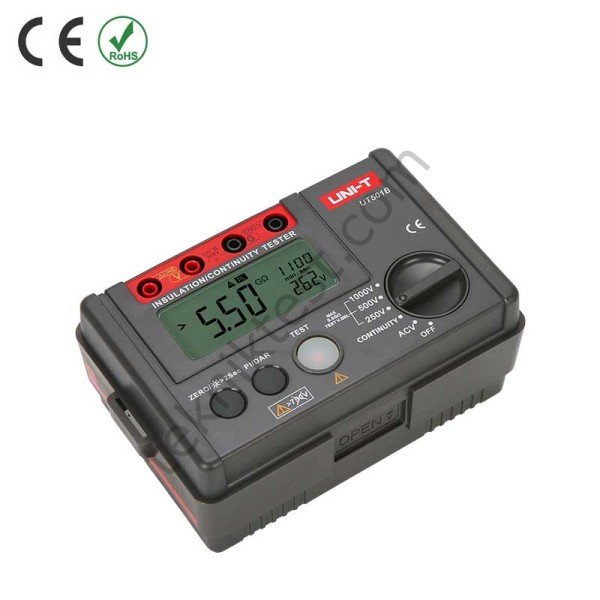

Uni-t UT501B İzolasyon Direnci Test Cihazı
Ürüne Genel Bakış :
UT500 serisi yalıtım test cihazları, elektrikli ekipmanların ve ev aletlerinin yalıtım direncini ölçmek için kullanılır. Bu, elektrik devreleri arasındaki veya devreler ile toprak arasındaki yalıtım direncini ölçerek yapılır. UT500 serisi yalıtım direncini, AC Voltajını, düşük direnci, PI (Polarizasyon İndeksi) ve DAR'ı (Dielektrik Emilim) ölçebilir. Transformatörler, jeneratörler, yüksek gerilim motorları, güç kondansatörleri, güç yükleri, parafudrlar ve güvenli ve doğru bir şekilde çalışabilen diğer elektrikli ekipmanların sağlanması için kullanılan kalıp aletlerdir.
Uygulamalar:
İzolasyon malzemeleri ve trafo, elektrik makineleri, kablolar, şalterler, elektrikli cihazlar gibi çeşitli elektrik ekipmanları için izolasyon direnci ölçümü için kullanılır, elektrik bakımı, test ve muayenesi için ideal bir alettir.
Ürünün Genel Özellikleri :
1. 2000 sayımlık LCD ekran, aşırı yük göstergesi, arka ışık
2. AC voltaj ölçümü, otomatik güç o ff
3. Otomatik deşarj
4. Sürekli ölçüm modu, kırmızı uyarı ışığı ve sesli uyarı fonksiyonu
5. Sürekli düşük direnç ölçümü
6. PI ve DAR ölçümü, otomatik direnç hesaplaması
7. Doğruluğu artırmak için sıfır işlevine dönen düşük direnç
Ürünün Teknik Özellikleri :
| Teknik Özellikler | Aralık | UT501B | |
| İzolasyon direnci (Ω) | Test voltajları | 250V / 500V / 1000V | % 0 ~% 10 |
| 250V | 0MΩ ~ 99.9MΩ | ± (% 3 + 5) | |
| 100MΩ ~ 5GΩ | ± (% 5 + 5) | ||
| 500V | 0MΩ ~ 99.9MΩ | ± (% 3 + 5) | |
| 100MΩ ~ 5GΩ | ± (% 5 + 5) | ||
| 1000V | 0MΩ ~ 99.9MΩ | ± (% 3 + 5) | |
| 100MΩ ~ 5GΩ | ± (% 5 + 5) | ||
| Yük akımı | 50V (R = 50kΩ) 1mA | % 0 ~% 10 | |
| 100V (R = 100kΩ) 1mA | % 0 ~% 10 | ||
| 250V (R = 250kΩ) 1mA | % 0 ~% 10 | ||
| 500V (R = 500kΩ) 1mA | % 0 ~% 10 | ||
| 1000V (R = 1MΩ) 1mA | % 0 ~% 10 | ||
| Kısa devre akımı | <2mA | ||
| Düşük direnç (Ω) | 0.01Ω ~ 200Ω (yaklaşık 5.0V /> 200mA） | ± (% 2 + 3) | |
| AC voltajı (V) | 30V ~ 600V | ± (% 2 + 3) | |
| Özellikleri | |||
| Ekran sayısı | 2000 | ||
| DAR | 60'lar / 15'ler ve 60'lar / 30'lar | √ | |
| PI | √ | ||
| Otomatik aralık / Düşük pil göstergesi | √ | ||
| LCD arka ışık / Işık alarmı | √ | ||
| Buzzer alarmı / Yüksek voltaj göstergesi | √ | ||
| Aşırı yük göstergesi / Otomatik deşarj | √ | ||
| Test voltajı ikincil ekranı | √ | ||
| 10MΩ iç direnç testi | √ | ||
| Genel Özellikler | |||
| Güç | 1.5V pil (LR6) x 6 | ||
| Görüntüle | 70,6 mm x 34 mm | ||
| Ürün rengi | Kırmızı ve gri | ||
| Ürün net ağırlığı | 500 g | ||
| Ürün boyutu | 150 mm x 100 mm x 71 mm | ||
| Standart aksesuarlar | Piller, test uçları, timsah klipsleri, gallus | ||
| Standart bireysel paketleme | Hediye kutusu, taşıma çantası, İngilizce kullanım kılavuzu | ||
Diğer Ürünlerle Karşılaştırma Tablosu :
| Teknik Özellikler | Aralık | UT501A | UT501B | UT502A | |
| İzolasyon direnci (Ω) | Test voltajları | 100V / 250V / 500V / 1000V | % 0 ~% 10 | ||
| 250V / 500V / 1000V | % 0 ~% 10 | ||||
| 500V / 1000V / 2500V | % 0 ~% 10 | ||||
| 100V | 0MΩ ~ 100MΩ | ± (% 3 + 5) | |||
| 250V | 0MΩ ~ 99.9MΩ | ± (% 3 + 5) | ± (% 3 + 5) | ||
| 100MΩ ~ 5GΩ | ± (% 5 + 5) | ± (% 5 + 5) | |||
| 500V | 0MΩ ~ 99.9MΩ | ± (% 3 + 5) | ± (% 3 + 5) | ± (% 3 + 5) | |
| 100MΩ ~ 5GΩ | ± (% 5 + 5) | ± (% 5 + 5) | ± (% 5 + 5) | ||
| 1000V | 0MΩ ~ 99.9MΩ | ± (% 3 + 5) | ± (% 3 + 5) | ± (% 3 + 5) | |
| 100MΩ ~ 5GΩ | ± (% 5 + 5) | ± (% 5 + 5) | ± (% 5 + 5) | ||
| 2500V | 0MΩ ~ 99.9MΩ | ± (% 3 + 5) | |||
| 100MΩ ~ 9.9GΩ | ± (% 5 + 5) | ||||
| 10GΩ ~ 20GΩ | ± (% 10 + 5) | ||||
| Yük akımı | 50V (R = 50kΩ) 1mA | % 0 ~% 10 | % 0 ~% 10 | % 0 ~% 10 | |
| 100V (R = 100kΩ) 1mA | % 0 ~% 10 | % 0 ~% 10 | % 0 ~% 10 | ||
| 250V (R = 250kΩ) 1mA | % 0 ~% 10 | % 0 ~% 10 | % 0 ~% 10 | ||
| 500V (R = 500kΩ) 1mA | % 0 ~% 10 | % 0 ~% 10 | % 0 ~% 10 | ||
| 1000V (R = 1MΩ) 1mA | % 0 ~% 10 | % 0 ~% 10 | % 0 ~% 10 | ||
| 2500V (R = 1MΩ) 1mA | % 0 ~% 10 | ||||
| Kısa devre akımı | <2mA | <2mA | <2mA | ||
| Düşük direnç (Ω) | 0.01Ω ~ 200Ω (yaklaşık 5.0V /> 200mA） | ± (% 2 + 3) | ± (% 2 + 3) | ||
| AC voltajı (V) | 30V ~ 750V | ± (% 2 + 3) | |||
| 30V ~ 600V | ± (% 2 + 3) | ± (% 2 + 3) | |||
| Özellikleri | |||||
| Ekran sayısı | 2000 | 2000 | 2000 | ||
| DAR | 60'lar / 15'ler ve 60'lar / 30'lar | √ | √ | ||
| PI | √ | √ | |||
| Otomatik aralık / Düşük pil göstergesi | √ | √ | √ | ||
| LCD arka ışık / Işık alarmı | √ | √ | √ | ||
| Buzzer alarmı / Yüksek voltaj göstergesi | √ | √ | √ | ||
| Aşırı yük göstergesi / Otomatik deşarj | √ | √ | √ | ||
| Test voltajı ikincil ekranı | √ | √ | √ | ||
| 10MΩ iç direnç testi | √ | √ | √ | ||
| IEC 61557'yi karşılar | 61557-1: 2007; 61557-2: 2007; 61557-4: 2007 (yalnızca UT502A) | ||||
| Genel Özellikler | |||||
| Güç | 1.5V pil (LR6) x 6 | ||||
| Görüntüle | 70,6 mm x 34 mm | ||||
| Ürün rengi | Kırmızı ve gri | ||||
| Ürün net ağırlığı | 500 g | ||||
| Ürün boyutu | 150 mm x 100 mm x 71 mm | ||||
| Standart aksesuarlar | Piller, test uçları, timsah klipsleri, gallus, test probları (UT502A) | ||||
| Standart bireysel paketleme | Hediye kutusu, taşıma çantası, İngilizce kullanım kılavuzu | ||||
