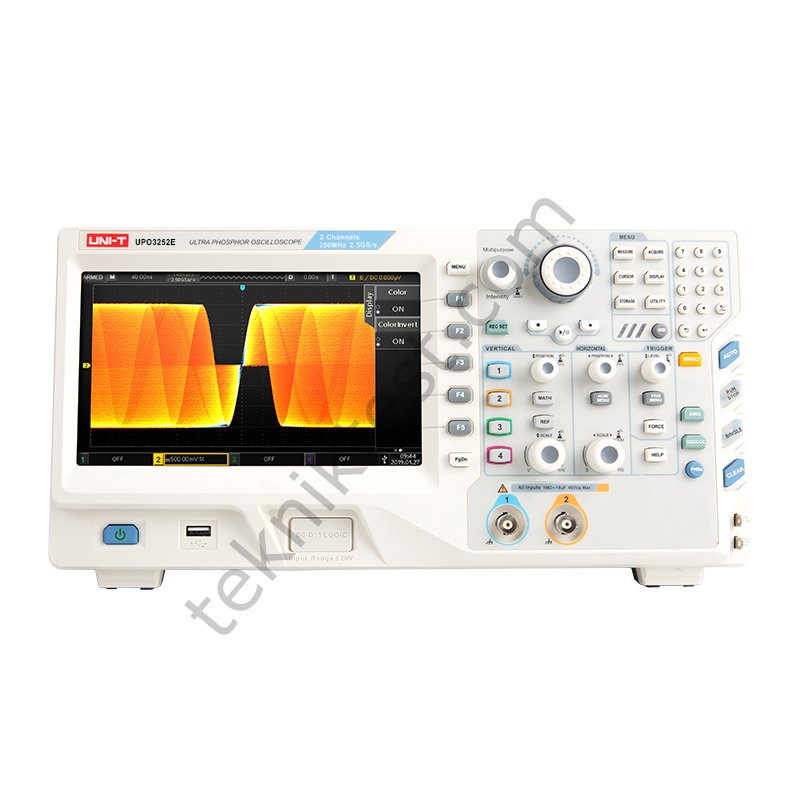

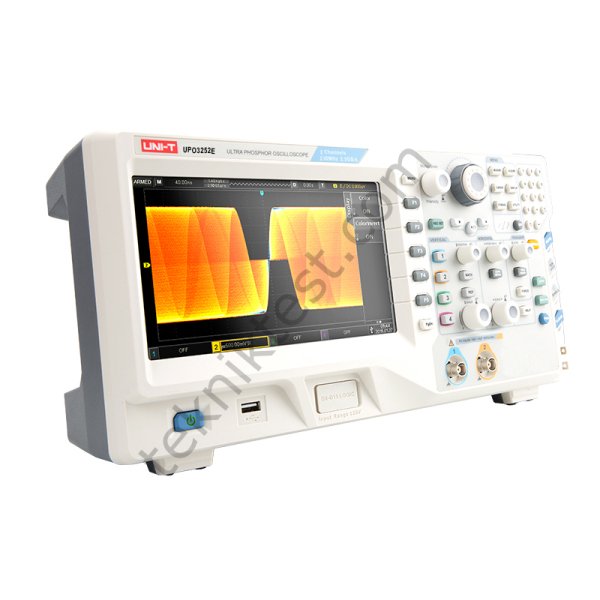

Uni-t UPO3252E Ultra Fosfor Osiloskop

Ürüne Genel Bakış :

UPO3000E serisi ultra fosfor osiloskoplar, UNI-T özel 3D teknolojisi ile derin depolama, yüksek dalga formu yakalama oranı, gerçek zamanlı dalga formu kayıt ve oynatma, çok seviyeli yoğunluk derecelendirme ekranı ve daha fazlasını gerçekleştirebilir. Bazı rekabetçi özellikler, 250MHz / 150MHz bant genişliği, 2.5GS / s'ye kadar gerçek zamanlı örnekleme oranı, 2/4 kanal, 70Mpts standart bellek derinliği, 200.000wfms / s'den daha yüksek dalga formu yakalama oranı, 100.000'den fazla dalga formu sürekli kayıt ve analiz , 256 seviyeye kadar yoğunluk derecelendirme ekranı. Standart 25MHz çift kanallı fonksiyon / rastgele dalga formu jeneratörü veya isteğe bağlı dijital multimetre modülü (UT-M12) ile çalıştırılabilir.

Osiloskoplar, kenar, darbe genişliği, eğim, video, runt, pencereler, Nth kenar, gecikme, fazla mesai, kod, USB, RS232 / UART, I2C, SPI, CAN, LIN ve FlexRay tetikleyicileri de dahil olmak üzere çoklu tetikleyici ve Bus kod çözme işlevlerine sahiptir. , süre, kurulum / tutma ve daha fazlası. Düşük gürültü ve 1mV / div Min dikey durak özelliği vardır.

Uygulamalar:

Seri veri analizi, titreşim analizi, veri depolama cihazı testi, elektrikli araç ve elektronik ekipman tasarımı, ses ekipmanlarının frekans tepkisini değerlendirme, otomotiv motorlarında sorun giderme, elektronik teknisyeni onarım ve bakımı.

Ürünün Genel Özellikleri :

1. Kanallar: 2/4; Bant genişliği: 150M / 250MHz

2. Örnekleme hızı: 2.5GS / s; Bellek derinliği: 70Mpts

3. Dalga formu yakalama oranı: 200.000wfms / s

4. Bağımsız tetikleme

5. 256 seviye yoğunluk derecelendirme ekranı

6. Çoklu tetikleme ve kod çözme mevcut

7. 8 inç TFT LCD, WVGA (800 × 480)

8. 100.000 kareye kadar dalga formu kaydı

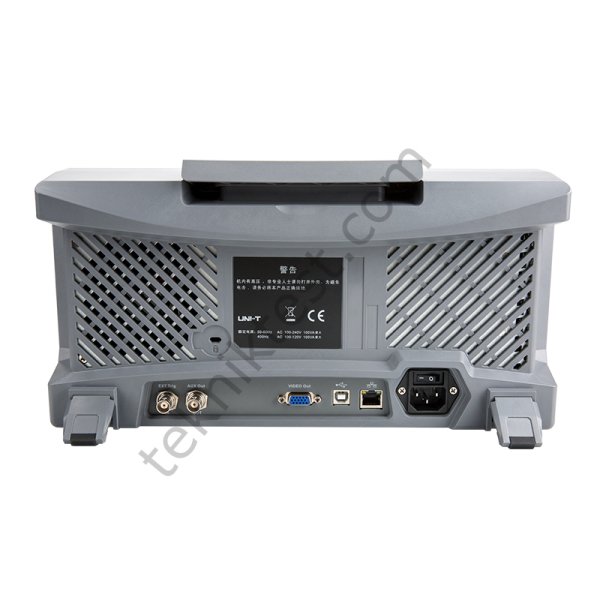

9. Arayüzler: USB Host, USB Cihazı, LAN, EXT Trig, AUX Çıkışı (Trig Out, Pass / Fail), VGA

Uygulamaları:   Osiloskoplar iletişim pazarlarını, yarı iletkenleri, bilgisayarları, havacılık, ulusal savunma, enstrümantasyon, endüstriyel elektronikleri hedefler , tüketici elektroniği, otomotiv elektroniği, saha bakımı, Ar-Ge / eğitim ve daha fazlası.

Ürünün Teknik Özellikleri :

Özellikler

model

UPO3252E

Analog bant genişliği

250MHz

Kanallar

2

Örnekleme oranı

2,5GS / s (Tek kanal), 1,25GS / s (Çift kanal / Dört kanal)

Bellek derinliği

Her kanal: otomatik, 7kpts, 70kpts, 700kpts, 7Mpts, 70Mpts seçilebilir
 (aynı anda 4 kanalı açın)

Dalga formu yakalama oranı

200,000wfms / sn

Zaman tabanı ölçeği (s / böl)

2ns / div ~ 40s / div (Gerçek zamanlı örnekleme oranı, bellek derinliği ekranı) 【1-2-4 durak adımla】

Giriş empedansı

(1MΩ ±% 1) II (18pF ± 3pF)

Dikey ölçek (V / böl)

1mV / div ~ 20V / div (1MΩ)

DC kazanç hassasiyeti

<5mV: ±% 3, ≥5mV: ±% 2

Dalga formu kaydı

Tek kanal: 100.000 kare; Ayarlanabilir aralık: 1.00ms ~ 1000s

Tetikleyici türleri

Kenar, Runt, Pencere, N'inci Kenar, Gecikme, Fazla Mesai, Süre, Kurulum / Tutma, Darbe Genişliği, Eğim, Video, Kod; RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay

Otobüs kod çözme

RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay

Dalga formu işlemleri

A + B, AB, AxB, A / B, FFT, düzenlenebilir gelişmiş ve mantıksal işlemler

Otomatik ölçümler

Max, Min, Yüksek, Düşük, Ampl, Pk-Pk, Orta, Ortalama, CycMean, RMS, CycRMS, Dönem, Frek, Artış, Düşme, Yükselme Gecikmesi, Düşme Gecikmesi, + Genişlik, -Genişlik, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, + Görev, -Görev, Alan, CycArea, OverSht, PreSht, Faz, toplam 34 parametre

Ölçüm ekranı

5 çeşit

Ölçüm istatistikleri

Ortalama, Maks, Min, standart sapma ve ölçüm sayısı

Frekans sayacı

6 bit

Arayüzler

Standart: USB Ana Bilgisayar, USB Cihazı, LAN, EXT Trig, AUX Çıkışı (Trig Çıkışı, Başarılı / Başarısız), VGA
 İsteğe bağlı: AWG

Genel Karakteristikler

Güç

100V ~ 240V ACrms, 50Hz / 60Hz

Görüntüle

8 inç TFT LCD, WVGA (800 x 480)

Ürün rengi

Beyaz ve gri

Ürünün net ağırlığı

4.2kg

Ürün boyutu

370mm x 195mm x 125mm

Standart aksesuarlar

Prob x 2/4 (1x, 10x değiştirilebilir), güç kablosu, USB arabirim kablosu, PC yazılım CD'si

Standart bireysel ambalaj

Karton kutu
