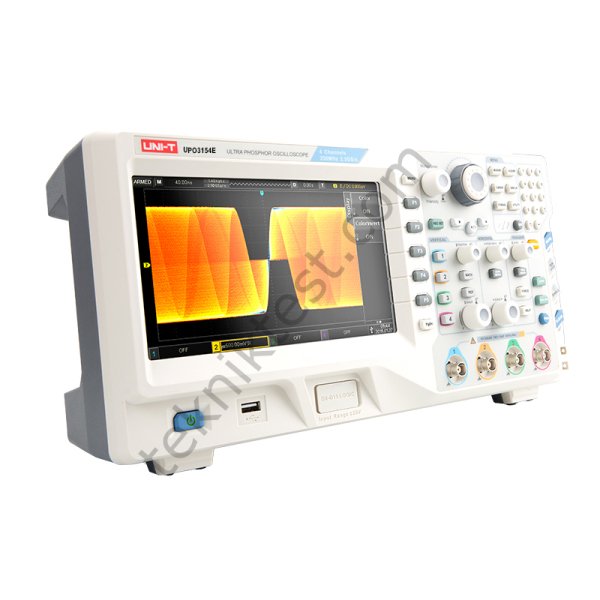

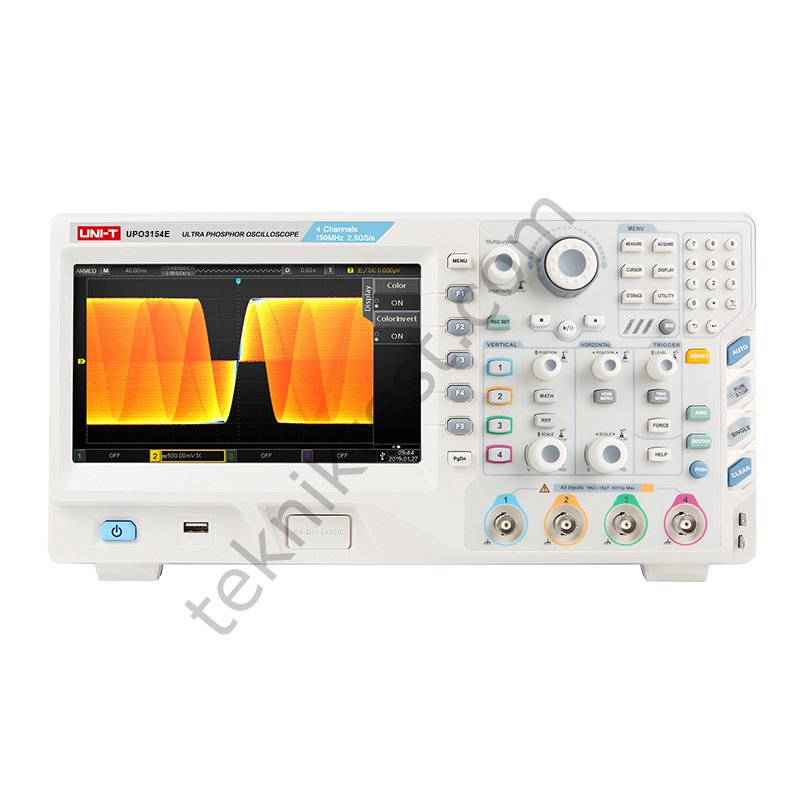

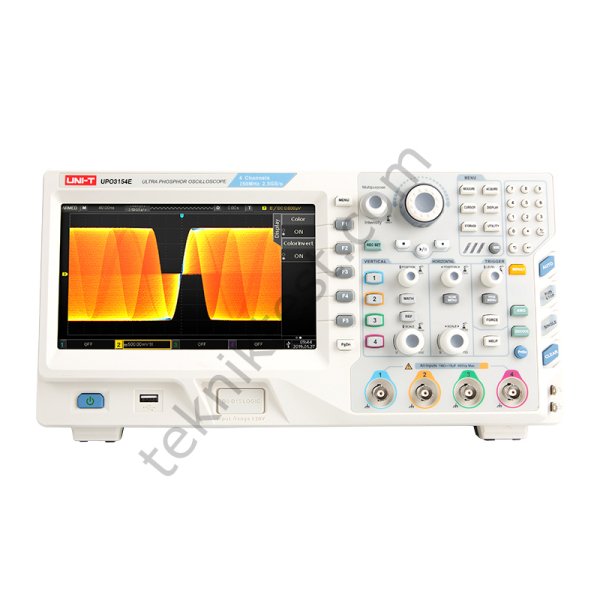

Uni-t UPO3154E Ultra Fosfor Osiloskop
Ürüne Genel Bakış :
UPO3000E serisi ultra fosfor osiloskoplar, UNI-T özel 3D teknolojisi ile derin depolama, yüksek dalga formu yakalama oranı, gerçek zamanlı dalga formu kayıt ve oynatma, çok seviyeli yoğunluk derecelendirme ekranı ve daha fazlasını gerçekleştirebilir. Bazı rekabetçi özellikler, 250MHz / 150MHz bant genişliği, 2.5GS / s'ye kadar gerçek zamanlı örnekleme oranı, 2/4 kanal, 70Mpts standart bellek derinliği, 200.000wfms / s'den daha yüksek dalga formu yakalama oranı, 100.000'den fazla dalga formu sürekli kayıt ve analiz , 256 seviyeye kadar yoğunluk derecelendirme ekranı. Standart 25MHz çift kanallı fonksiyon / rastgele dalga formu jeneratörü veya isteğe bağlı dijital multimetre modülü (UT-M12) ile çalıştırılabilir.
Osiloskoplar, kenar, darbe genişliği, eğim, video, runt, pencereler, Nth kenar, gecikme, fazla mesai, kod, USB, RS232 / UART, I2C, SPI, CAN, LIN ve FlexRay tetikleyicileri de dahil olmak üzere çoklu tetikleyici ve Bus kod çözme işlevlerine sahiptir. , süre, kurulum / tutma ve daha fazlası. Düşük gürültü ve 1mV / div Min dikey durak özelliği vardır.
Uygulamalar:
Seri veri analizi, titreşim analizi, veri depolama cihazı testi, elektrikli araç ve elektronik ekipman tasarımı, ses ekipmanlarının frekans tepkisini değerlendirme, otomotiv motorlarında sorun giderme, elektronik teknisyeni onarım ve bakımı.
Ürünün Genel Özellikleri :
1. Kanallar: 2/4; Bant genişliği: 150M / 250MHz
2. Örnekleme hızı: 2.5GS / s; Bellek derinliği: 70Mpts
3. Dalga formu yakalama oranı: 200.000wfms / s
4. Bağımsız tetikleme
5. 256 seviye yoğunluk derecelendirme ekranı
6. Çoklu tetikleme ve kod çözme mevcut
7. 8 inç TFT LCD, WVGA (800 × 480)
8. 100.000 kareye kadar dalga formu kaydı
9. Arayüzler: USB Host, USB Cihazı, LAN, EXT Trig, AUX Çıkışı (Trig Out, Pass / Fail), VGA
Uygulamaları: Osiloskoplar iletişim pazarlarını, yarı iletkenleri, bilgisayarları, havacılık, ulusal savunma, enstrümantasyon, endüstriyel elektronikleri hedefler , tüketici elektroniği, otomotiv elektroniği, saha bakımı, Ar-Ge / eğitim ve daha fazlası.
Ürünün Teknik Özellikleri :
|
Özellikler |
|
|
model |
UPO3154E |
|
Analog bant genişliği |
150MHz |
|
Kanallar |
4 |
|
Örnekleme oranı |
2,5GS / s (Tek kanal), 1,25GS / s (Çift kanal / Dört kanal) |
|
Bellek derinliği |
Her kanal: otomatik, 7kpts, 70kpts, 700kpts, 7Mpts, 70Mpts seçilebilir |
|
Dalga formu yakalama oranı |
200,000wfms / sn |
|
Zaman tabanı ölçeği (s / böl) |
2ns / div ~ 40s / div (Gerçek zamanlı örnekleme oranı, bellek derinliği ekranı) 【1-2-4 durak adımla】 |
|
Giriş empedansı |
(1MΩ ±% 1) II (18pF ± 3pF) |
|
Dikey ölçek (V / böl) |
1mV / div ~ 20V / div (1MΩ) |
|
DC kazanç hassasiyeti |
<5mV: ±% 3, ≥5mV: ±% 2 |
|
Dalga formu kaydı |
Tek kanal: 100.000 kare; Ayarlanabilir aralık: 1.00ms ~ 1000s |
|
Tetikleyici türleri |
Kenar, Runt, Pencere, N'inci Kenar, Gecikme, Fazla Mesai, Süre, Kurulum / Tutma, Darbe Genişliği, Eğim, Video, Kod; RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay |
|
Otobüs kod çözme |
RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay |
|
Dalga formu işlemleri |
A + B, AB, AxB, A / B, FFT, düzenlenebilir gelişmiş ve mantıksal işlemler |
|
Otomatik ölçümler |
Max, Min, Yüksek, Düşük, Ampl, Pk-Pk, Orta, Ortalama, CycMean, RMS, CycRMS, Dönem, Frek, Artış, Düşme, Yükselme Gecikmesi, Düşme Gecikmesi, + Genişlik, -Genişlik, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, + Görev, -Görev, Alan, CycArea, OverSht, PreSht, Faz, toplam 34 parametre |
|
Ölçüm ekranı |
5 çeşit |
|
Ölçüm istatistikleri |
Ortalama, Maks, Min, standart sapma ve ölçüm sayısı |
|
Frekans sayacı |
6 bit |
|
Arayüzler |
Standart: USB Ana Bilgisayar, USB Cihazı, LAN, EXT Trig, AUX Çıkışı (Trig Çıkışı, Başarılı / Başarısız), VGA |
|
Genel Karakteristikler |
|
|
Güç |
100V ~ 240V ACrms, 50Hz / 60Hz |
|
Görüntüle |
8 inç TFT LCD, WVGA (800 x 480) |
|
Ürün rengi |
Beyaz ve gri |
|
Ürünün net ağırlığı |
4.2kg |
|
Ürün boyutu |
370mm x 195mm x 125mm |
|
Standart aksesuarlar |
Prob x 2/4 (1x, 10x değiştirilebilir), güç kablosu, USB arabirim kablosu, PC yazılım CD'si |
|
Standart bireysel ambalaj |
Karton kutu |
