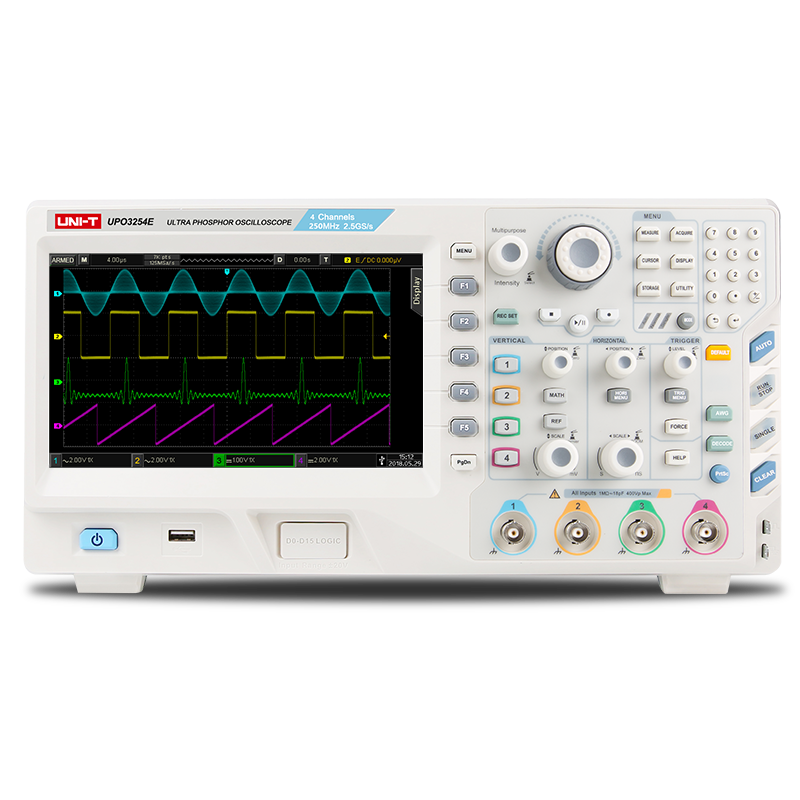

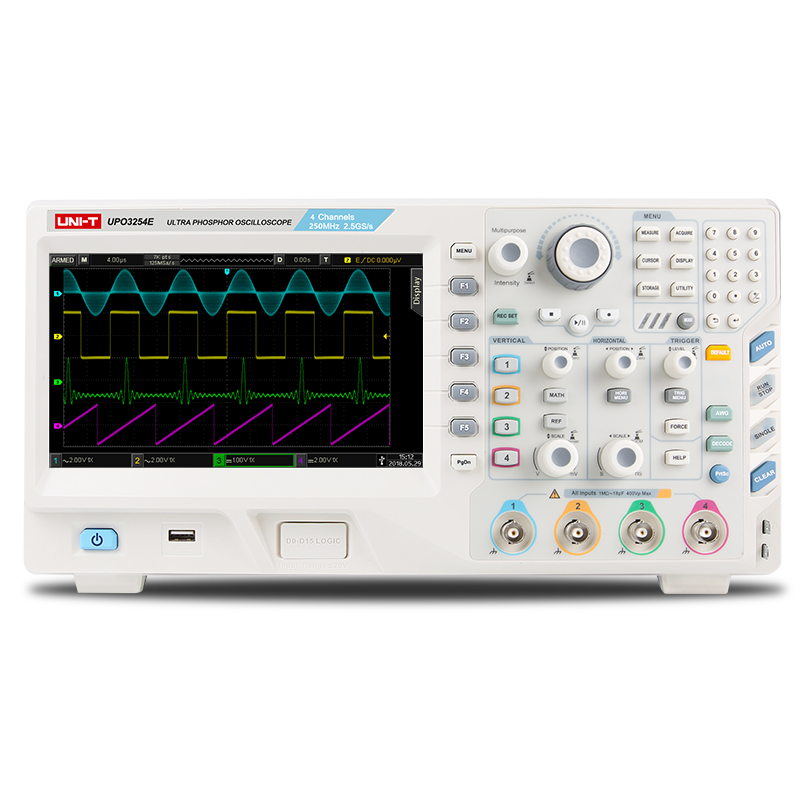

Ürüne Genel Bakış :

Ürünün Genel Özellikleri :

150 MHz - 250 MHz

BANT GENİŞLİĞİ

2/4

ANALOG KANALLAR

2,5 GSa/s

GERÇEK ZAMANLI NUMUNE ORANI

70 Mpt

MAKS. BELLEK DERİNLİĞİ

200.000 wfms/s

DALGA FORMU YAKALAMA ORANI

-

DİJİTAL KANALLAR

Ürünün Teknik Özellikleri:

Daha yüksek dalga formu yakalama oranı

200.000wfms/s dalga formu yakalama hızına kadar,

yakalama direğini büyük ölçüde iyileştirme Düşük olasılık yeteneği

olaylar, sinyal titremesini ve aksaklıkları daha sezgisel olarak gözlemleyebilir,

256 seviyeli gri tonlama ve renk farkı floresan ekran efekti,

dalga biçimi değişiklikleri görülebilir.

Zengin veri ölçüm fonksiyonları

34 çeşit otomatik ölçüm parametresi işlevini destekler,

Yakınlaştırma, Matematik, istatistik ve gelişmiş hesaplama işlevlerini destekler.

Bağımsız zaman tabanı ayarlanabilir

Her kanalın zaman tabanı bağımsız olarak ayarlanabilir,

ve aynı anda 4 pencere ekranı vardır,

kullanıcıların dört sinyali gözlemlemesi için uygun olan

büyük frekans farkları

Zengin tetikleme ve kod çözme fonksiyonlarının yanı sıra dalga formu kaydı ve oynatma fonksiyonlarına sahiptir

Veri yolu kod çözme desteği: I²C, SPI (yalnızca dört kanal), USB, CAN,

isteğe bağlı: RS232/UART.

100.000 kareye kadar dalga formu kaydı, Dalga formu değişikliklerini kaydedin,

dalga formunu uygun bir şekilde yeniden oynatın ve hatayı analiz edin

Yepyeni etkileşimli deneyim

8 inçlik dokunmatik ekran tasarımı, tıklama, kaydırma, yakınlaştırma, düzenleme, sürükleme vb. gibi çeşitli hareket işlemlerini destekler. Aynı zamanda, geleneksel düğme ve düğme işlemi hala korunur ve etkileşimli deneyim büyük ölçüde optimize edilir.

Zengin ölçüm fonksiyonları

36 çeşide kadar otomatik parametre ölçümü. Dalga formlarını ölçerken çeşitli otomatik ölçüm parametreleri sağlayarak ölçüm verimliliğinizi büyük ölçüde artırır.

XY modu

XY modu imleç ölçümü, iki sinyal arasındaki faz farkını hızlı bir şekilde ölçebilir.

Ultra yüksek yakalama oranı

Yenilikçi dijital sinyal paralel işleme teknolojisini kullanarak, normal örneklemede 200.000 wfms/s'lik ultra yüksek yakalama hızına ve Hızlı Alma modunda 1.000.000 wfms/s'ye ulaşabilir. Nadir görülen sinyallerin verimli şekilde yakalanması.

Bellek derinliği Kanal başına 70Mpts

Osiloskop, dalga formunun genelini ve ayrıntılarını dikkate alırken, anormal dalga formlarının yakalanma oranını büyük ölçüde iyileştirerek, daha geniş bir zaman tabanı aralığında yüksek bir örnekleme oranını koruyabilir.

Zengin tetikleme işlevi

Zengin gelişmiş tetikleme ve veri yolu tetikleme işlevleriyle, kullanıcıların ilgili sinyali doğru ve hızlı bir şekilde yakalamasına ve görüntülemesine yardımcı olabilir.

Tam bellek donanım kod çözme

Kod çözme hızı büyük ölçüde geliştirildi. 70Mpts'lik derin depolama altında tam bellek donanım kod çözme, kod çözme süresi on saniyeden fazladan milisaniyeye çıkar, bu da gerçek zamanlı kod çözmeyi gerçekleştirir ve kullanıcının sorun teşhis verimliliğini büyük ölçüde artırır. Kaydedilen dalga biçimi aynı zamanda tam bellek donanımıyla gerçek zamanlı kod çözmeyi de destekler.

Alan tetikleyici

Alan tetikleyici, çeşitli ara sıra ve karmaşık karakteristik sinyallerin yakalanmasını tamamlamak için mevcut temel tetikleyici, gelişmiş tetikleyici ve protokol tetikleyici ile birlikte kullanılabilir.

AWG Fonksiyonu İsteğe Bağlı Dalga Formu Oluşturucu

Yerleşik çift kanal işlevli isteğe bağlı dalga formu üreteci, sinüs dalgası, kare dalga, rampa dalgası, darbe dalgası, isteğe bağlı dalga, gürültü ve DC çıkışı sağlayabilir. Sinüs dalgasının maksimum frekans çıkışı 50 MHz'dir.

Bode grafiği

Döngü analizi için kullanılabilir. Anahtar modlu güç kaynakları için pasif filtreler, amplifikatör devreleri ve negatif geri besleme ağları dahil olmak üzere günümüzün çeşitli elektronik tasarımlarının frekans yanıtını (kazanç, faz ve frekans) karakterize etmek için sıklıkla kullanılan kritik bir ölçümdür.

LA Mantık Analizörü

Paralel veri yolu, protokol çözme ve zamanlama ölçümleri için kullanılabilir.
