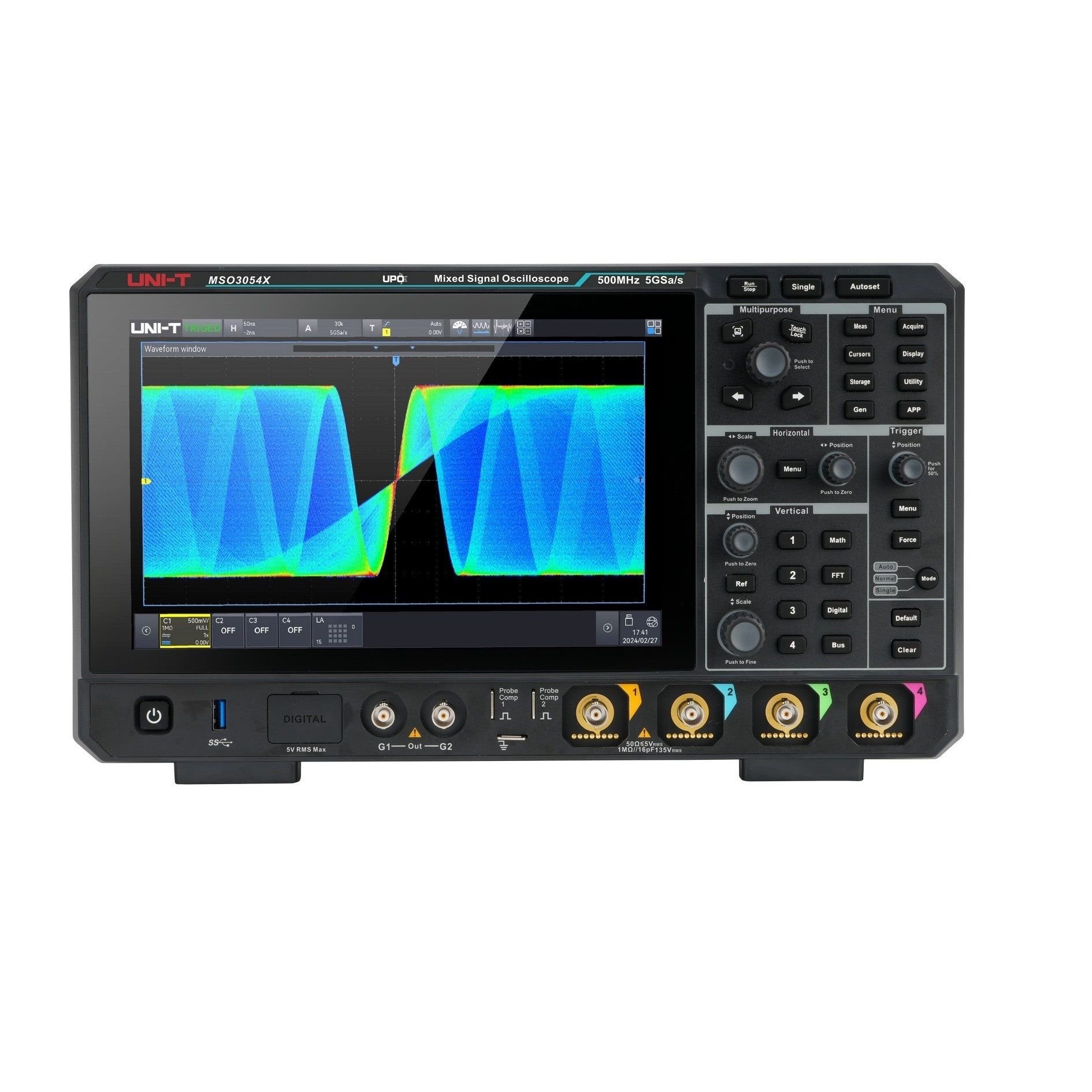

Uni-t MSO3054X Osiloskop
Dokuz İşlevi Bir Arada Sunan Tezgah Üstü Osiloskop

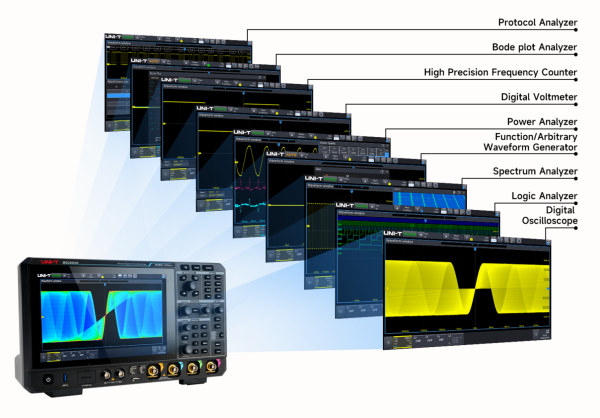

UNI-T MSO3054X Osiloskop, 500MHz bant genişliğine ve 4 kanallı yüksek çözünürlüklü dijital osiloskopa sahip, çok yönlü bir cihazdır. Tek bir cihaz, şu işlevleri bir arada sunar:
- 500MHz Dijital Osiloskop
- Mantık Analizörü
- Fonksiyonel/Rastgele Dalga Formu Üreteci
- Spektrum Analizörü
- Dijital Voltmetre
- Yüksek Hassasiyetli Frekans Sayacı
- Protokol Analizörü
- Bode Diyagramı Analizörü
- Güç Analizörü
MSO3000X Osiloskop Serisi: 9 İşlevi Bir Arada Sunan Tezgah Üstü Çözüm
MSO3000X serisi osiloskoplar, aşağıdaki işlevleri entegre ederek kullanıcılar için maliyet etkin bir çözüm sunar:
Dijital Osiloskop, Mantık Analizörü, Fonksiyonel/Rastgele Dalga Formu Üreteci, Spektrum Analizörü, Dijital Voltmetre, Hassas Frekans Sayacı, Protokol Analizörü, Bode Diyagramı Analizörü ve Güç Analizörü.
Ana Teknik Özellikler:
- Bant Genişliği: 500 MHz (Alternatif model: MSO3034X - 350 MHz)
- Dikey Çözünürlük: 8-bit, 12-bit ERES
- Kanal Sayısı: 4 Analog / 16 Dijital (Mantık Analizörü yazılım dahil, problar opsiyonel)
- Maksimum Örnekleme Hızı: 5 GSa/s (Analog), 1.25 GSa/s (Dijital)
- Hafıza Derinliği: 500 Mpts kanal başına
- Dalga Yakalama Hızı: 800,000 wfms/s (Sequence Modunda 2,000,000 wfms/s)
- Arb Dalga Formu Üreteci: Çift Kanal, 50 MHz (opsiyonel)
- Ekran: 10.1 inç 1280x800 HD kapasitif dokunmatik ekran
Öne Çıkan Özellikler ve Avantajlar:
- Bant Genişliği: 350 MHz/500 MHz
- Analog ve Dijital Kanallar:
- Analog kanal örnekleme hızı: 5 GSa/s
- Dijital kanal örnekleme hızı: 1.25 GSa/s
- 4 analog kanal, 16 dijital kanal
- Maksimum hafıza derinliği: 500 Mpts
- Dalga Yakalama:
- Maksimum dalga yakalama hızı: 800,000 wfms/s
- Sequence Modu: 2,000,000 wfms/s
- Entegre İşlevler:
- Dahili çift kanal 50MHz fonksiyonel/rastgele dalga formu üreteci
- Protokol tetikleme ve kod çözme işlevleri (RS232/UART, I2C, SPI dahili; CAN, LIN, FlexRay gibi protokoller opsiyonel)
- Çok yönlü tetikleme modları (ör. kenar, rampa, zaman aşımı, setup & hold)
- FFT ile 4 Mpts geliştirilmiş spektrum analizörü
- Bode Diyagramı ve Stabilite Analizi:
- Geri besleme döngü testleri için ideal
- Ekran ve Görselleştirme:
- Ultra Phosphor 3.0 teknolojisi ile 256 gri tonlamalı ekran
- HD çoklu dokunmatik ekran, jest desteğiyle (kaydırma, yakınlaştırma vb.)
- Bağlantı Seçenekleri:

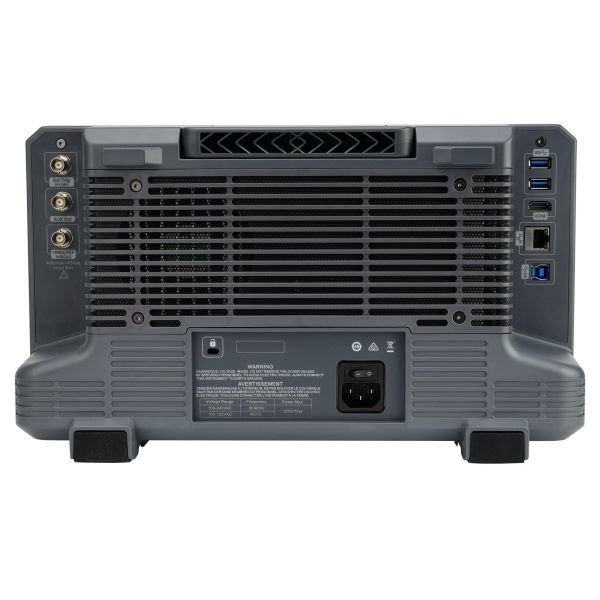

- USB 3.0 Host, LAN, HDMI, Dahili Web Sunucusu
- SCPI protokolü ile programlanabilir cihaz kontrolü
MSO3000X serisi osiloskoplar, üstün performansı, geniş özellik seti ve dayanıklı tasarımıyla HVAC, otomotiv, enerji ve elektronik alanlarında ideal bir tercih sunar.
| Feature | Specification |
| Model Number | MSO3054X Osiloskop |
| Scope Type | MSO |
| Bandwidth | 500MHz |
| Channels | 4Ch |
| Scope Sample Rate | 5.0GSa/s |
| Memory Depth | 500Mpts |
| Refresh Rate | 2,000,000wfms/s |
| Vertical Scale @1MΩ | 500μV/div to 10V/div |
| # Automatic Measurements | 54 |
| Included Bus Protocols | RS232 UART I2C SPI RS422 RS485 |
| Optional Bus Protocols | CAN-FD FlexRay SENT Audio MIL-STD-1553B ARNIC429 Manchester |
| Logic Pod Included | Optional |
| Signal Generator Function | Optional |
| Frequency Meter | 7-bit |
| Display Size (in) | 10.1in |
| Touchscreen | Yes |
| Warranty | 3 years |
| Certifications | CE/cETLus/UKCA |
| Documents | English download guide, multi-language safety manual, calibration report (COC) |
| Included Accessories | Oscilloscope probe (UT-P07A)*4, BNC straight-through cable (UT-L45), BNC to alligator clip cable (UT-L02A) |
| Standard Accessories | Power cord, USB3.0 printing cable |
