TM281DL Ultrasonik Kalınlık Ölçüm Cihazı
TM281 Serisi Kauçuk Kalınlık Testi İçin A/B Tarama Özellikli Ultrasonik Kalınlık Ölçer
Ürün Açıklaması
TM281 Serisi, Çeşitli Zor Kalınlık Ölçüm Sorunlarını Çözmede Profesyonel Renkli Ekranlı A/B-Tarama Ultrasonik Kalınlık Ölçer
Ultrasonik Kalınlık Ölçüm Cihazı Özellikleri:

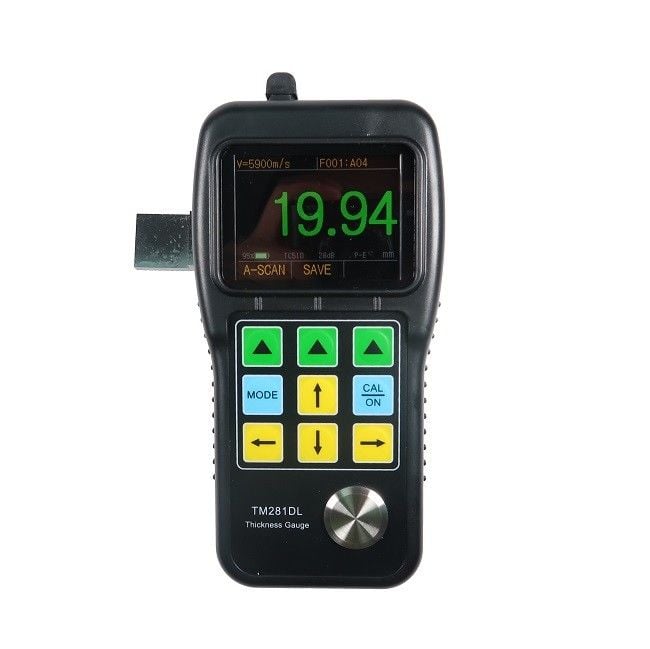

* 2.4” renkli OLED ekran, 320 x 240 piksel, ekran kontrastı: 10.000:1
* Canlı Renkli A-Tarama
Kullanıcılar, ultrasonik sesin renkli dalga formunu (A-tarama) doğrudan ekranda görebilir, bu da test sonuçlarının doğruluğunu kontrol etmemiz gereken durumlar için oldukça önemlidir. Birçok durum yanlış test sonuçlarına veya hiç sonuç elde edilememesine neden olabilir. A-tarama aracılığıyla nedenleri kolayca bulabiliriz. GAIN, BLACKING ve GATE’nin üç parametresini ayarlayarak doğru okumaları elde edebiliriz.
* Canlı Renkli B-Tarama
Bu ultrasonik kalınlık ölçüm cihazı, zaman tabanlı B-tarama fonksiyonuna sahiptir. Probu iş parçasının yüzeyinde hareket ettirerek, iş parçasının kesit profilini görüntüleyebilirsiniz ve iş parçasının alt konturunu gözlemleyebilirsiniz. B-tarama görüntüsünde minimum değeri otomatik olarak yakalar ve minimum değerin pozisyonunu kırmızı üçgen ile gösterir. Pointerı hareket ettirerek B-tarama görüntüsündeki herhangi bir noktanın kalınlık değerini görebilirsiniz.
* Kaplama Üzerinden Ölçüm Fonksiyonu
Kaplamayı çıkarmak için vakit kaybetmenize gerek kalmaz. Şimdi TM281D ve TM281DL modelleri de bu çok beğenilen fonksiyona sahiptir. Bu özellik, substratın iki sürekli alt yüzeyini ölçerek gerçekleştirilir. Bu ultrasonik kalınlık ölçüm cihazınu bu modu sağladığı diğer avantajlar:
1. Sıfır Kalibrasyon gerektirmez
2. Yüksek stabilite; ölçüm değeri, prob basıncı, kaplama katmanı kalınlığı ve iş parçasının yüzey tozu tarafından etkilenmez
3. Sıfır Sapma
* Daha Pratik Fonksiyonlar
Fark/Azalma Oranı:
Bu ultrasonik kalınlık ölçüm cihazının Fark modu, gerçek değer ile normal değer arasındaki farkı gösterir. Azalma oranı, malzeme inceldiğinde kalınlık azalmasının yüzdesini hesaplar ve gösterir. Tipik uygulaması, bükülmeden dolayı incelen metal malzemeyi ölçmektir.
Ultrasonik kalınlık ölçüm cihazı bilgi göstergeleri:
LOS, min, max, büyük okuma ile aynı anda min göstergesi, hız, sıfır, kalibrasyon, birimler, dondur, çöz, % pil ömrü kalan, GAİN- LOW, std, HİGH, ECHO TO ECHO
Max./Min. Yakalama:
Bu modda, anlık kalınlık, minimum kalınlık ve maksimum kalınlık aynı anda ekranda gösterilir.
Alarm Modu:
Bu ultrasonik kalınlık ölçüm cihazı, alarm verirken kalınlık okumalarının rengini dinamik olarak değiştirir.
Ultrasonik Kalınlık Ölçüm Cihazı Güncelleme Hızı:
Seçilebilir 4Hz, 8Hz ve 16Hz. Genel uygulamalar için 4Hz, hızlı tarama gerektiğinde, örneğin yüksek sıcaklık ölçümleri için, daha yüksek güncelleme frekansı seçilebilir.
Çoklu Dil Desteği:
Çince, İngilizce, İspanyolca, Almanca.
ECHO TO ECHO
Sadece metal kalınlığını ölçer (boya ve kaplamaları dikkate almaz).
Veri kaydedici:
99999 kalınlık veri kaydedici, lineer veya ızgara dosyası formatında ID noktası ile (400 dosya).

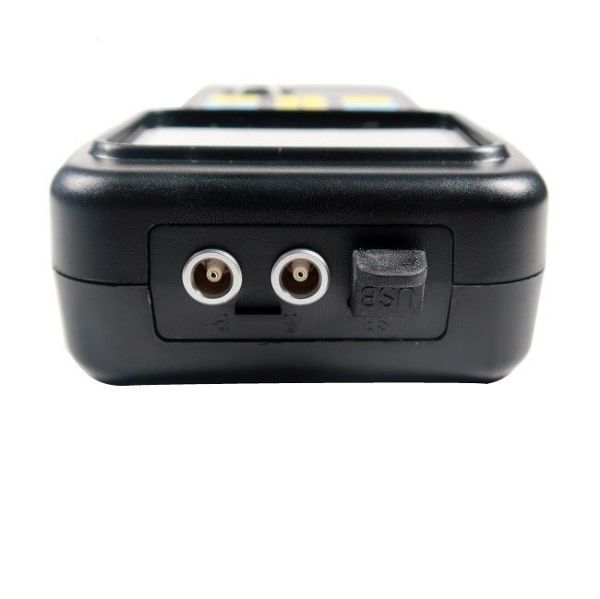

Çıkış:
USB 2.0 tam hız bağlantı noktası. Bu ultrasonik kalınlık ölçüm cihazı için DataView rapor yazılımı
Ultrasonik kalınlık ölçüm cihazı Boyutu:
156mm) (U) 76mm (G) x 1.25" (38 mm) (Y)
Ağırlık:
285 g
Sıcaklık:
Göstergesi Çalışma Aralığı: -10° C ila 50° C
Standart TM510 Prob:
Prob, cihazın kalbidir. TM510 prob, yüksek performanslı piezoelektrik seramik çipi kullanır ve entegre metal döküm gövdesi ile pratik bir tasarıma sahiptir. Prob ve kablo ayrılmış tasarımı ile yüksek kaliteyi sağlamak için maliyetten bağımsız olarak üretilmiştir.
Ultrasonik Kalınlık Ölçüm Cihazının Teknik Özellikleri :
|
Ekran Türü: |
2.4’’ renkli OLED, 320×240 piksel, ekran kontrastı 10,000:1 |
|
Çalışma Prensibi: |
Pulse echo with dual elemet transducers |
|
Ölçüm Aralığı: |
* 0.50mm’den 508mm’ye (0.02’‘den 20.00’‘e) kadar, malzeme, prob ve yüzey koşuluna bağlı olarak; E-E Modu: 3-50mm aralığında |
|
Ölçüm Çözünürlüğü: |
Seçilebilir 0.01mm, 0.1mm (seçilebilir 0.001’‘, 0.01’‘) |
|
Birimler: |
İnç veya Milimetre |
|
Düzeltme Modu: |
RF+, RF-, HALF+, HALF-, FULL |
|
Ekran Modu: |
Normal, Minimum/Maximum yakalama, DIFF/RR%, A-Scan, B-Scan |
|
V-Yolu Düzeltme: |
Otomatik |
|
Güncelleme Hızı: |
Seçilebilir 4Hz, 8Hz, 16Hz |
|
Malzeme Hız Aralığı: |
500’den 9999m/s’ye (0.0197’den 0.3939 in/μs’ye) |
|
Diller: |
İngilizce, Fransızca, Almanca, İspanyolca, Çince |
|
Alarm Ayarları: |
* Minimum ve Maksimum alarmlar. 0.25mm’den 508mm’ye (0.010’’ - 20.00’') aralığında. Alarmlarda dinamik dalga formu renk değişikliği. |
|
Güç Gereksinimleri: |
* 2 AA boyutlu pil |
|
Çalışma Süresi: |
Yaklaşık 40 saat |
|
Cihaz Kapanma: |
Seçilebilir HER ZAMAN AÇIK veya 5, 10, 20 dakika hareketsizlikten sonra OTOMATİK KAPANMA |
|
Çalışma Sıcaklığı: |
-10℃ to +50℃(+10°F to +12°F ) |
|
Boyut: |
158mm × 76mm × 37mm (H × W × D) |
|
Ağırlık: |
Piller dahil 285g |
Ultrasonik Kalınlık Ölçüm Cihazının Teslimat İçeriği :
|
isim |
miktar |
|
Ana gövde Ultrasonik Kalınlık Ölçüm Cihazı |
1 |
|
Prob |
1 |
|
Pil |
1 |
|
Jel |
1 |
|
Taşıma çantası |
1 |
|
Kullanım kılavuzu |
1 |
|
USB kablosu |
1 |
|
Yazılım |
1 |
