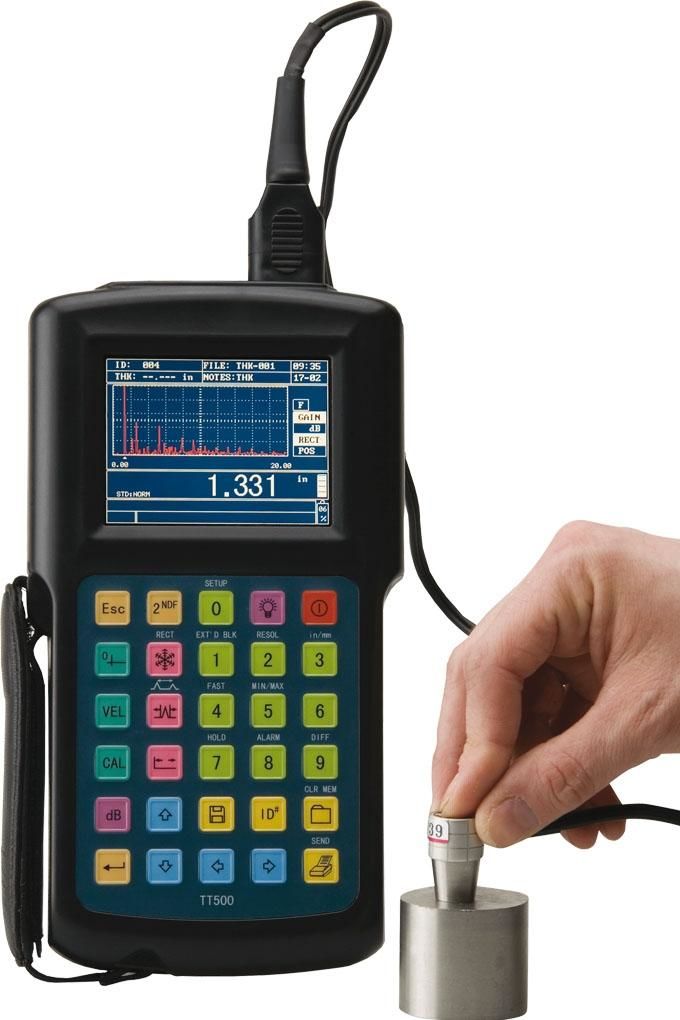

Time TT-500 Ultrasonik Kalınlık Ölçüm Cihazı
Özellikler:
● A Tarama metodu ile kalınlık ölçüm, dalga formu analizi ile ölçüm hatalarını ekranda saptayabilir.
● Echo to Echo ölçüm sistemi fonksiyonu ile kaplamalı yüzeylerden kaplanmış yüzeyi elimine ederek ana malzemenin kalınlığını ölçebilir.
● Min ve max değerleri belirleyebilme
● D ölçüm modu fonksiyonu.
● 100 A Scan ve 10000 kalınlık değeri hafızası.
● Alt ve üst limit değeri girebilme (Sesli uyarılı)
Teknik Özellikler:
Ölçüm Aralığı |
0.75 - 508.00 mm |
Ses Hızı |
1000 - 9999 m/s |
Tarama Modu |
A Scan |
Kazanç Aralığı |
20 - 70db adım:1db |
Dalga Modu |
Yarı pozitif dalga, negatif dalga,tam dalga ve RF |
Test Modu |
Standart Mod:İlk echo dan öncelikli vuruş testi |
Çözünürlük |
Standart: 0.01 Düşük:0.1 |
Hafıza |
100 A Tarama grafiği ve 10000 Kalınlık değeri |
Bağlantı |
RS 232 ile bilgisayar yada yazıcıya |
Yazıcı |
TP UP-NH-S Termal Yazıcı |
Toleranslar (Çelik) |
1.Çözünürlük=0.01mm ve Kalınlık<10mm iken +/- 0.05mm |
Çelik Borularda |
1. Q20mm x 3mm tolerans +/- 0.1 mm'den düşük (çöz=0.01mm ) |
Vuruş Frekansı |
1 KHz |
Çalışma Sıcaklığı |
0 - 40 Derece |
Boyutlar ve Ağırlık |
234 x 127 x 38mm / 1Kg |

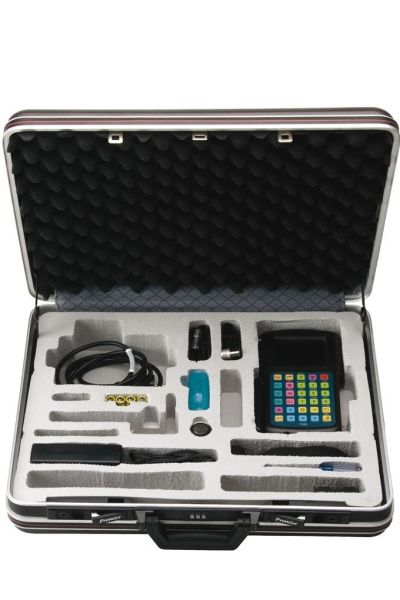

Standart Teslimat:
● Cihaz
● 5PQ10 Prop
● Ultrasonik Jel
● Tornavida
● Koruma Kabı
● Batarya Kutusu
● Adaptör
● Test Bloğu
● AA Batarya
● Kullanım Kılvuzu
● Özel Taşıma Çantası
Opsiyonel Aksesuarlar:
● TP UP-NH Printer
● Problar
