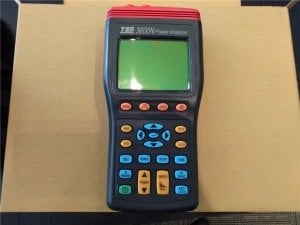

Tes 3600N 3 Faz Güç Analizatörü
Ürüne Genel Bakışı :
10 Kolay Görüntüleme LCD Ekranını Göster.
4 Akım Algılama Kelepçeleri için Konnektörler.
1P2W, 1P3W, 3P3W2M, 3P3W3M ve 3P4W Güç Ölçümü.
Gerçek RMS Algılama.
Güç KW, KVAR, KVA, PF, θ, Hz, &
Enerji KWh, KVARh ve KVAh Ölçümü.
Faz sıralı gösterge fonksiyonu.
Aydınlatmalı ekran fonksiyonu.
Manuel Veri Belleği ve Okuma (50 takım).
Veri Kaydı (4G SD KART Bellek)
Programlanabilir Tetik - Noktalar ve Başlatma / Durdurma Süresi.
Üç faz voltajlı USB Optik Arabirim /
mevcut dalga biçimi ekranı ve harmonik analizi.
Kullanımı kolay basma düğmesi kullanımı.
Hafif, Taşınabilir Tasarım.
Ürünün Teknik Özellikleri :
ELEKTRİKSEL ÖZELLİKLER (23℃±5℃):
qGerilim Ölçümü (V):
|
Aralık |
çözüm |
doğruluk |
Giriş empedansı |
Aşırı yükleme koruması |
Nominal güç sistemi frekansı |
|
999.9V |
0.1V |
±(% 0,3 rdg±10dgts) (> 10V) |
2MΩ |
1000Vrms |
45Hz ~ 66Hz |
qAC Akım Trms Ölçümü (A) Otomatik Kademelendirme:
| Aralık | çözüm | Doğruluk(akım probu dahil) | Akım probu çıkışı | Aşırı yükleme koruması | Nominal güç sistemi frekansı |
| 999.9A | 0.1A | ±(% 0,5 rdg±15dgts) (> 10A) |
0.35mV / A | 1000Arms | 45Hz ~ 66Hz |
qAktif Güç ölçümü P (KW):
|
Aralık |
çözüm |
doğruluk |
|
999.9KW |
0.1KW |
±1.0%rdg±20dgts |
qGörünür Güç ölçümü S (KVA):
|
Aralık |
çözüm |
doğruluk |
|
999.9KVA |
0.1KVA |
±1.0%rdg±20dgts |
qReaktif Güç ölçümü Q (KVAR):
|
Aralık |
çözüm |
doğruluk |
|
999.9KVAR |
0.1KVAR |
±1.0%rdg±20dgts |
qGüç Faktörü ölçümü (COSØ):
|
Aralık |
çözüm |
Hesaplanan Doğruluk |
|
-1 ~ +1 |
0.001 |
±10dgts |
qFaz açısı ölçümü (Ø):
|
Aralık |
çözüm |
Hesaplanan Doğruluk |
|
+180°~ 0°~ -180° |
0.1° |
±15dgts |
qFrekans ölçümü (Hz):
|
Aralık |
çözüm |
doğruluk |
Ölçüm kaynağı |
|
60HZ |
0.1Hz |
±0.1%rdg±2dgts |
Gerilim U1> 10V |
q,TAşama sequency Algılama HREE:
|
Giriş Gerilimi Aralığı |
Normal faz göstergesi |
Ters faz göstergesi |
Ölçüm kaynağı |
|
3P> 10V |
|
|
U1, U2 ve U3 |
qGüç Enerji ölçümü (Wh, VAh, varh):
|
Aralık |
çözüm |
Aktif güç doğruluk |
Çalışma saatleri |
Zamanlayıcı Doğruluğu |
|
9.999K |
0.001K |
Wh:±% 1,0 rdg±20dgts
VAh:±% 1.0 rdg±20dgts
varh:±% 1,0 rdg±20dgts |
1 saniye |
±50ppm |
|
99.99K |
0.01K |
|||
|
999.9K |
0.1k |
|||
|
9.999M |
0.001 |
|||
|
30.59M |
0.01M |
qHarmonik ölçümü (sadece PC on line analizörünü kullanın):
|
Sipariş |
doğruluk |
Harmonik Kaynak |
|
1 ~ 63 |
±% 3 THD |
U1, U2, U3> 10V I1, I2, I3> 10A |
qDalga formu (görüntülenen yalnızca PC'yi kullanın).
Faz A, B veya C'yi seçin.
Gerilim ve akım dalga formu çıkışlarını seçin.
Genel Özellikler :
|
Size |
235 (U) x116 (G) x54 (Y) mm (9,3 "Lx4,6" Gx2,1 "Y) |
|
Çalışma Sıcaklığı ve Nem |
0℃ila 50℃(32℉ila 122℉) RH <% 80 yoğuşmasız |
|
Depolama Sıcaklığı ve Nem |
-10℃ila 60℃(14℉ila 140℉) RH <% 70 yoğuşmasız |
|
Aksesuarlar |
??© Kullanımkılavuzu ©Yazılım CD-ROM / Optik USB arayüzü © Deluxe taşıma çantası ©Pil ("AA” 1,5V x 8 adet) © AC adaptörü (110V →12V; 220V →12V) © 4 adet akım kelepçe dönüştürücü (1, 2, 3, 4 kablo uzunluğu 3 metre)(1000A AC, çene açıklığı 42mm) © 4 adet timsah test uçları (mavi, sarı, kırmızı, siyah, tel uzunluğu3 metre) |
