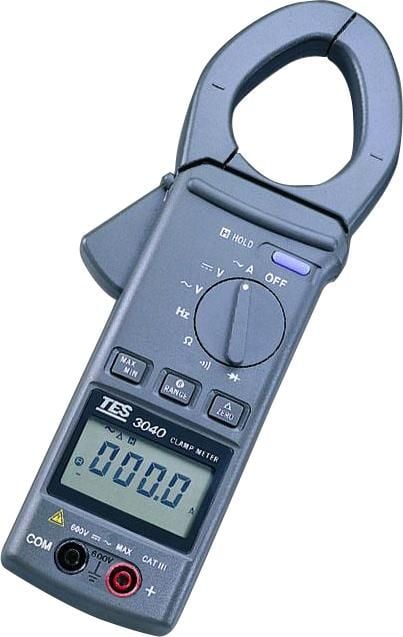

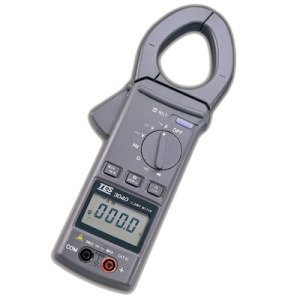

Tes 3040H AC Pensampermetre
Ürüne Genel Bakış :
Çubuk grafikli 3-3 / 4 Dijital LCD
Volt, Ohm, Akım, Frekans ölçümlerinde otomatik sıralama
Otomatik kapanma
Veri tutma modu
MAX / MIN Bekleme modu
Sıfır Ayar / Bağıl Okuma
Ürünün Teknik Özellikleri :
ÖLÇÜM ÖZELLİKLERİ:
AC Akım (Otomatik Kademe ve Manuel): Alçak Geçiren Filtre
|
Aralık |
çözüm |
doğruluk |
Aşırı yükleme koruması |
Sıklık Tepki |
|
400A |
0.1A |
±(2% + 10) |
1100A |
40～450 Hz |
|
1000A |
1A |
Dönüştürme tipi : AC kuplajlı, TRMS ölçümü.
Ek Kret Faktörü Hataları (sinekür olmayan)
|
Tepe Faktörü |
Hata (okuma yüzdesi) |
|
1 - 3 |
0.5% |
|
3 - 5 |
3% |
|
5 - 7 |
6% |
Tepki süresi : Seçilen aralık içindeki nominal doğruluğa maks. 5 saniye.
ETKİ BİTKİLERİ
|
Etki miktarı |
Varyasyon sınırları |
Ölçülen miktar |
Hoşgörü |
|
İletkenin kelepçe iletkeni çapındaki konumu: 20mm |
Merkez ile ilgili olarak |
Amperi |
±(1%+5) |
DC Gerilim (Otomatik Kademe ve Manuel)
|
Aralık |
çözüm |
doğruluk |
Giriş Empedansı |
Aşırı yükleme koruması |
|
400 mV |
0.1mV |
±(0.75% + 2) |
≒ 11MΩ |
600Vrms |
|
4V |
0.001V |
≒ 10MΩ |
||
|
40V |
0.01V |
|||
|
400V |
0.1V |
|||
|
600V |
1V |
Tepki süresi : Maks. 3 saniye seçili aralık dahilinde anma doğruluğuna kadar.
AC Gerilim (Otomatik Kademe ve Manuel): Alçak Geçiren Filtre
|
Aralık |
çözüm |
doğruluk |
Giriş empedansı |
Aşırı yükleme koruması |
Sıklık Tepki |
|
4V |
0.001V |
±(1.2%+5) |
≒ 11MΩ |
600Vrms |
40～450 Hz |
|
40V |
0.01V |
≒ 10MΩ |
|||
|
400V |
0.1V |
||||
|
600V |
1V |
±(1.5%+5) |
Dönüştürme tipi : AC kuplajlı, TRMS ölçümü.
Ek Kret Faktörü Hataları (sinekür olmayan)
|
Tepe Faktörü |
Hata (okuma yüzdesi) |
|
1 - 3 |
0.5% |
|
3 - 5 |
3% |
|
5 - 7 |
6% |
Tepki süresi : Seçilen aralık içindeki nominal doğruluğa maks. 5 saniye.
Frekans (Hz) (Gerilim için Otomatik Aralık)
|
Aralık |
çözüm |
doğruluk |
Duyarlılık |
Aşırı yükleme koruması |
|
100Hz |
0.01Hz |
±(0.1% + 2) |
100mV |
600Vrms |
|
1KHz |
0.1Hz |
|||
|
5KHz |
0.001KHz |
Frekans (Hz) (Akım için Otomatik Aralık)
Aralık |
çözüm |
doğruluk |
Duyarlılık |
Aşırı yükleme koruması |
100Hz |
0.01Hz |
±(0.5% + 5) |
5A |
1100A |
1KHz |
0.1Hz |
Direnç (Ω) (Otomatik Kademe ve Manuel)
|
Aralık |
çözüm |
doğruluk |
Açık devre Voltaj |
Aşırı yükleme koruması |
|
400O |
0.1o |
±(1% + 5) |
≦ 0,5 VDC |
600Vrms |
|
4KO |
0.001KO |
±(1% + 3) |
||
|
40KO |
0.01KO |
|||
|
400k |
0.1KΩ |
|||
|
4MΩ |
0.001MΩ |
|||
|
40MO |
0.01MΩ |
±(1.5% + 3) |
Sesli süreklilik
|
Aralık |
Süreklilik sesli ikazı |
Açık devre voltajı |
Aşırı yük koruması |
|
|
≦ 40Ω |
≦ 0.5V |
600Vrms |
Diyot testi
|
Aralık |
çözüm |
doğruluk |
Aşırı yükleme koruması |
|
|
0.001V |
±(1%+2) |
600Vrms |
Maks. açık devre Gerilimi : 3.2V
Maks. kısa devre Akımı : 1.0mA (tipik).
ÖZELLİKLERİ:
Sayısal Ekran ：3-3 / 4 haneli sıvı kristal ekran (LCD) maksimum okuma 3999.
Aralık Seçimi ：Tüm aralıklar tek bir aralık anahtarıyla seçilir .
Aşırı Aralık Göstergesi ：LCD ekranda
sürekli bir bip sesi ile birlikte en yüksek konumda yanıp sönen bir "OL" görüntülenir .
(1000A AC ve 600VDC 600VAC aralıkları hariç).
Düşük Pil Göstergesi : görüntülendiğinde , pil voltajı damla
çalışma voltajının altında.
Örnekleme Oranı ：20 kez / sn (Barograf)
2 kez / sn （Dijital Ekran ）
Güç Kaynağı ：bir 006p 9V veya IEC 6F22 veya NEDA 1604 Pil.
Pil Ömrü ： 100 saat yaklaşık. (Alkalin)
Polarite : Otomatik polarite " - " negatif girişi için ekran.
Otomatik kapanma süresi ：Yaklaşık. 30 dakika
Çalışma sıcaklığı : 0 ° C ile 50 ° C (122 ° F 32 ° F) ve Nem 80 altında % RH
Depolama Sıcaklığı ：-10 ° C ila 60 ° C (14 ° F ila 140 ° F) ve Nem % 70 RH'nin altında
Boyutlar ：239 (L) × 66 (W) × 34 (H) mm
Ağırlık ：Yaklaşık. 430 g
Aksesuarlar ： Kullanım kılavuzu, Pil, Test uçları, Taşıma Çantası.
