PCE-VT 3950 Titreşim Ölçer
Ürüne Genel Bakış :
Titreşim Ölçer
Dahili bellek / Rota ölçümü / Şarj edilebilir pil / Kaydedilen verilerin değerlendirilmesi için yazılım /
399.9 m/s²’ye kadar ölçüm aralığı / Bilgisayar arayüzü / Opsiyonel ISO kalibrasyon sertifikası / Kulaklık dahil
Ürünün Genel Özellikleri :
Titreşim ölçer PCE-VT 3950, titreşen parçaların, makinelerin ve sistemlerin hızlı ve hassas bir şekilde kontrol edilmesi için ideal bir ölçüm cihazıdır. Titreşim ölçer, harici titreşim sensörü aracılığıyla titreşim yer değiştirmesini (0.000 … 3.9 mm ölçüm aralığı), titreşim hızını (0.00 … 399.9 mm/s ölçüm aralığı) ve titreşim ivmesini (0.0 … 399.9 m/s² ölçüm aralığı) belirler. Titreşim ölçerin ölçüm parametreleri arasında RMS, Peak, Peak-Peak ve tepe faktörü yer alır. Titreşim ölçerde bir ölçümün ISO 10816-3 sınır değerlerine göre otomatik olarak değerlendirilmesini sağlayan bir mod mevcuttur. Titreşim ölçer, ölçüm değerlerini analiz ederek ekranda ilgili iyi/kötü değerlendirmesini görüntüler. Titreşim ölçerin dahili pili 2500 mAh kapasiteye sahiptir ve dahili micro USB arayüzü aracılığıyla doğrudan şarj edilebilir.

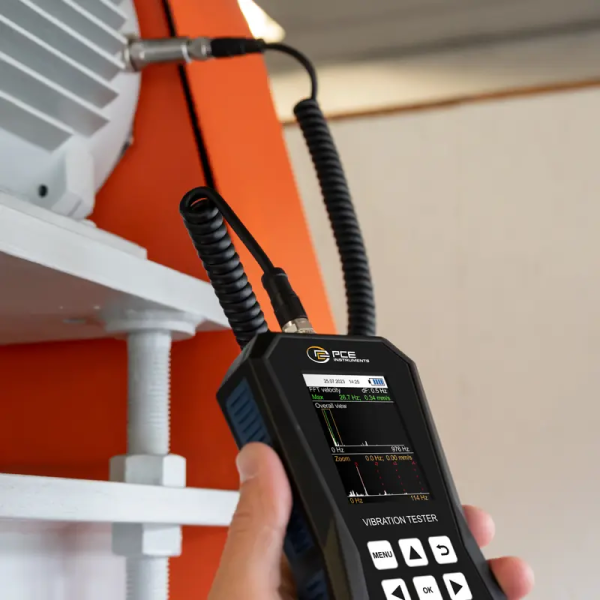

Titreşim ölçerde normal ölçüm modu haricinde FFT modu da bulunur. FFT modunda, ölçülen titreşim hızı veya titreşim ivmesi için frekans spektrumu hesaplanarak görüntülenir. Hesaplanan FFT çizgileri, tüm frekans bandı için genel görünümde ve çizgileri teker teker görüntülemek için yakınlaştırma görünümünde olmak üzere grafik olarak görüntülenir.

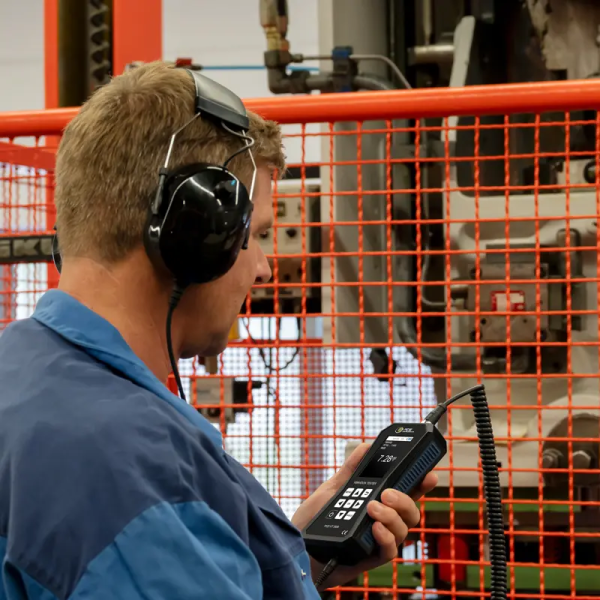

Titreşim ölçerin sunduğu fonksiyonlardan biri de rota ölçümüdür. Rota ölçümü özellikle aynı ölçüm noktalarında yinelenen ölçümler için tasarlanmıştır. Bu da farklı ölçüm noktalarının düzenli bir şekilde ölçülmesini sağlar. Bu nedenle, titreşim ölçer, kapsamlı ölçüm fonksiyonları sayesinde makinelerin bakım ve onarım çalışmalarında kullanılır.
Titreşim ölçerin dahili hafızası sayesinde çeşitli ölçüm fonksiyonlarının görüntülenen ölçüm verileri kaydedilebilir. Bir ölçümden sonra kaydedilen ölçüm verileri dahili micro USB arayüzü aracılığıyla bilgisayara aktarılabilir. Titreşim ölçerin yazılımıyla ölçüm verileri grafik ve tablo halinde analiz edilebilir. Ölçüm verileri daha ileri işlemler için yazılım aracılığıyla CSV dosyası olarak dışa aktarılabilir. Titreşim ölçeri her zaman güncel tutmak için ölçüm verilerinin analizine ek olarak yazılım aracılığıyla otomatik bir aygıt yazılımı güncellemesi de gerçekleştirilebilir.
- Mobil titreşim ölçümü
- 399 m/s²’ye kadar ölçüm aralığı
- FFT analizi
- Rota ölçümü
- Manuel ölçüm değeri belleği
- Otomatik ISO 10816-3 değerlendirmesi
- Dahili bellek
- 2.8 inç LCD ekran
- Şarj edilebilir pil
- Micro USB arayüzü
- Kulaklık dahil
Ürünün Teknik Özellikleri:
| Ölçüm Aralığı | İvme | |
| 0.0 ... 399.9 m/s² | ||
| Çözünürlük | 0.1 m/s² | |
| 160 Hz’de Hassasiyet | ±2% | |
| Frekans Aralığı |
10 Hz ... 10 kHz |
|
| Ölçüm Aralığı | Hız | |
| 0.00 ... 399.9 mm/s | ||
| Çözünürlük | 0.1 mm/s | |
| 160 Hz’de Hassasiyet | ±2% | |
| Frekans Aralığı | 10 Hz ... 1 kHz | |
| Ölçüm Aralığı | Dönüş Hızı | |
| 600 … 50000 RPM | ||
| FFT İvme | 10 Hz … 8 kHz | |
| FFT Hız | 10 Hz … 1 kHz | |
| 160 Hz’de Hassasiyet | ±2% | |
| FFT Çizgi Sayısı | 2048 | |
| Rota Ölçümü |
Her biri 1000 ölçüm değerine, 100 ölçüm noktasına sahip 100 makineli 100 rota | |
| Ölçüm Aralığı | Yer Değiştirme | |
| 0.000 ... 3.9 mm | ||
| Çözünürlük | 1 µm | |
| 160 Hz’de Hassasiyet | ±2% | |
| Frekans Aralığı | 10 Hz ... 200 Hz | |
| Ölçüm Parametreleri |
RMS, Peak (tepe), Peak-Peak |
|
| Manuel Bellek | Her biri 50 ölçüm değeri içeren 99 klasör | |
| Data Logger |
Çeşitli başlatma/durdurma tetikleyicileri |
|
| Ölçüm Birimleri | Metrik / İngiliz olarak değiştirilebilir | |
| Ekran | 2.8 inç LCD ekran | |
| Menü Dilleri |
İngilizce, Almanca, Fransızca, İspanyolca, İtalyanca, Felemenkçe, Portekizce, Türkçe, Lehçe, Rusça, Çince, Japonca | |
| Güç Kaynağı |
Dahili: LiPo pil (3.7 V, 2500 mAh) |
|
| Kulaklık Bağlantısı | 3.5 mm jack | |
| Çalışma Süresi | Yaklaşık 15 … 20 saat (ekran parlaklığına bağlı olarak) | |
| Çevre ve Depolama Koşulları |
Sıcaklık: -20 … +65 °C |
|
| Koruma Sınıfı | IP52 | |
| Boyut | 165 x 85 x 32 mm | |
| Ağırlık | 239 g | |
| Teknik Özellikler İvme Sensörü | ||
| Rezonans Frekansı | 24 kHz | |
| Çapraz Hassasiyet | ≤ 5% | |
| Tahribat Sınırı | 5000 g (Peak) | |
| Çevre ve Depolama Sıcaklığı | -55 … +150 °C | |
| Gövde Malzemesi | Paslanmaz çelik | |
| Montaj Dişi | ¼ - 28" | |
| Boyut | Ø 17 x 46 mm | |
| Ağırlık | 52 g (kablosuz) | |

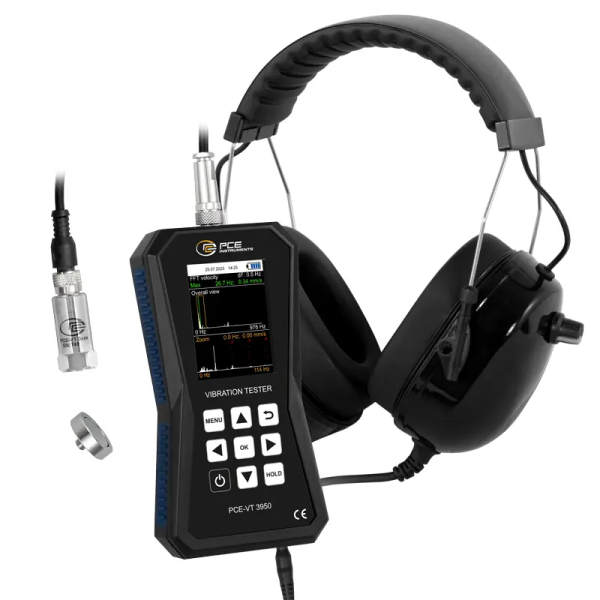

Teslimat İçeriği:
1 x Titreşim Ölçer PCE-VT 3950,
1 x Sensör,
1 x Spiral Kablo,
1 x Manyetik Adaptör,
1 x Micro USB Kablosu,
1 x USB Bellek (yazılım ve kılavuz içerir),
1 x Kulaklık,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
|
|
|
|
