PCE-VT 3900 Titreşim Ölçer

Açıklama: Titreşim Ölçüm Cihazı PCE-VT 3900
Dahili hafıza / Rota ölçümü / Şarj edilebilir pil / Kaydedilen verileri
değerlendirmek için yazılım /
399.9 m/s²ye kadar ölçüm aralığı / Bilgisayar arayüzü / Opsiyonel ISO
kalibrasyon sertifikası

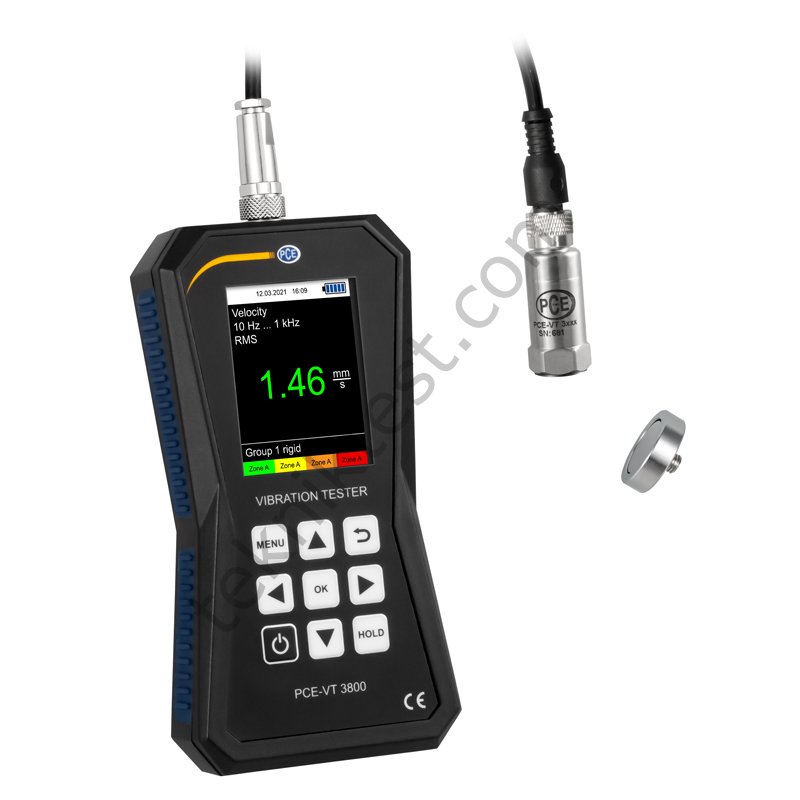

Titreşim ölçüm cihazı PCE-VT 3900, titreşen parçaların, makinelerin ve
sistemlerin hızlı ve hassas bir şekilde incelenmesi için ideal bir ölçüm
cihazıdır. Titreşim ölçüm cihazının harici titreşim sensörü ile titreşim yer
değiştirmesi (ölçüm aralığı 0.000 … 3.9 mm), titreşim hızı (ölçüm aralığı 0.00
… 399.9 mm/s) ve titreşim ivmesi (ölçüm aralığı 0.0 … 399.9 m/s²)
belirlenebilir. Titreşim ölçüm cihazı ile RMS, peak, peak-peak ve tepe faktörü
gibi çeşitli ölçüm parametreleri kullanılabilir. Titreşim ölçüm cihazında ISO
10816-3 sınır değerlerine göre ölçümlerin otomatik olarak değerlendirilmesini
sağlayan bir mod bulunur. Titreşim ölçüm cihazı, ölçüm değerlerini analiz eder
ve ekranda bu değerlere ilişkin bir iyi/kötü derecelendirmesi görüntüler. 2500

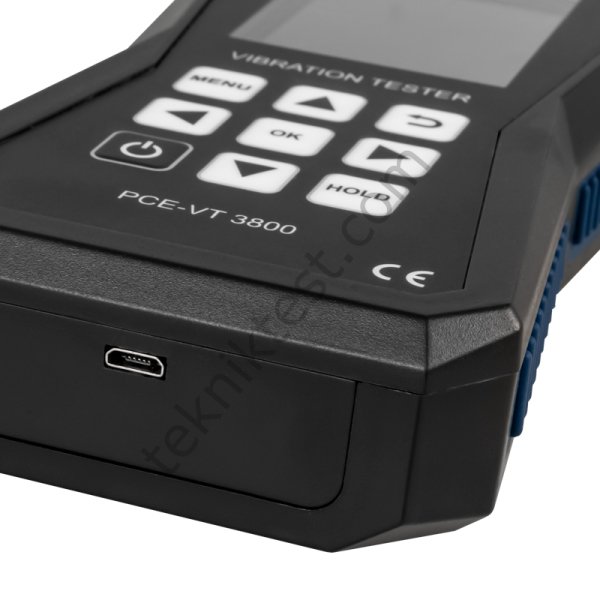

mAh kapasiteli dahili LiPo pil, titreşim ölçüm cihazındaki mikro USB arayüzü
aracılığıyla şarj edilebilir.

Titreşim ölçüm cihazında normal ölçüm modu haricinde FFT modu da bulunur. FFT
modunda, ölçülen titreşim hızı ya da titreşim ivmesi için frekans spektrumu
hesaplanarak görüntülenir. Hesaplanan FFT çizgileri, tüm frekans bandı için
genel görünümde ve çizgileri teker teker görüntülemek için yakınlaştırma
görünümünde olmak üzere grafik olarak görüntülenir.

Titreşim ölçüm cihazında özellikle aynı ölçüm noktalarında tekrarlanan ölçümler
için tasarlanmış rota ölçümü bulunur. Bu fonksiyon, farklı ölçüm noktalarının
düzenli bir şekilde ölçülmesini sağlar. Bu nedenle, titreşim ölçüm cihazı,
çeşitli ölçüm fonksiyonları sayesinde makinelerin bakım ve onarım
çalışmalarında kullanılır.

Titreşim ölçüm cihazının dahili belleğinde çeşitli ölçüm fonksiyonlarında
görüntülenen ölçüm verileri kaydedilebilir. Ölçümden sonra, titreşim ölçüm
cihazında kaydedilen ölçüm verileri dahili mikro USB aracılığıyla bilgisayara
aktarılabilir. Titreşim ölçüm cihazının yazılımı, ölçüm değerlerinin grafik ve
tablo şeklinde analiz edilmesini sağlar. Bunun haricinde, ölçüm değerleri daha
sonraki işlemler için CSV dosyası olarak dışarı aktarılabilir. Titreşim ölçüm
cihazının her zaman güncel olması için ölçüm verilerinin analizinde kullanılan
yazılım aracılığıyla otomatik donanım yazılımı güncellemesi
gerçekleştirilebilir.

Özellikler: - Mobil titreşim ölçümü için
- Ölçüm aralığı 399.9 m/s² ye kadar
- FFT analiz
- Rota ölçümü
- Manuel ölçüm değeri hafızası
- Otomatik ISO 10816-3 değerlendirmesi
- Dahili bellek
- 2.8” LCD ekran
- Şarj edilebilir pil
- Mikro USB arayüzü

Teknik Bilgiler: Ölçüm Aralığı İvme
0.0 ... 399.9 m/s²
Çözünürlük 0.1 m/s²
Hassasiyet (160 Hz’de) ±%2
Frekans Aralığı 10 Hz ... 10 kHz
1 kHz … 10 kHz


Ölçüm Aralığı Hız
0.00 ... 399.9 mm/s
Çözünürlük 0.1 mm/s
Hassasiyet (160 Hz’de) ±%2
Frekans Aralığı 10 Hz ... 1 kHz

Ölçüm Aralığı Devir Hızı
600 ... 50000 rpm

FFT İvme 10 Hz ... 8 kHz
FFT Hız 10 Hz ... 1 kHz
Hassasiyet (160 Hz’de) ±%2
FFT Çizgi Sayısı 2048
Rota Ölçümü Her biri 1000 ölçüm değerine, 100 ölçüm noktasına sahip 100
makineli 100 rota

Ölçüm Aralığı Yer Değiştirme
0.000 ... 3.9 mm
Çözünürlük 1 µm
Hassasiyet (160 Hz’de) ±%2
Frekans Aralığı 10 Hz ... 200 Hz

Ölçüm Parametreleri RMS, Peak, Peak-Peak
Tepe faktörü (crest faktörü)


Manuel Bellek Her biri 50 ölçüm değeri içeren 99 klasör
Data Logger Çeşitli başlatma/durdurma tetikleyicileri
1 saniye … 12 saat arasında ölçüm aralığı
Her biri 43200 ölçüm değeri içeren 50 bellek konumu


Ölçüm Birimleri Değiştirilebilir, metrik / İngiliz ölçü birimi
Ekran 2.8 inç LCD ekran
Menü Dilleri İngilizce, Almanca, Türkçe, Fransızca, İspanyolca, İtalyanca,
Hollandaca, Portekizce, Lehçe, Rusça, Çince, Japonca

Güç Kaynağı Dahili: LiPo pil (3.7 V, 2500 mAh)
Harici: USB 5 V DC, 500 mA


Çalışma Süresi Yaklaşık 15 … 20 saat (ekran parlaklığına bağlı olarak)
Çalışma ve Depolama Sıcaklık: -20 … +65°C
Koşulları Nem: %10 … 95 n.o, yoğuşmasız

Koruma Sınıfı IP52
Boyut 165 x 85 x 32 mm
Ağırlık 239 g

Teknik Özellikler İvme Sensörü
Rezonans Frekansı 24 kHz
Çapraz Hassasiyet ≤ %5
Tahribat Sınırı 5000 g (Peak)
Çalışma ve Depolama -55 … +150°C
Sıcaklığı
Gövde Malzemesi Paslanmaz çelik
Montaj Dişi ¼ - 28“
Boyut Ø 17 x 46 mm
Ağırlık 52 g (kablosuz)

Teslimat İçeriği: 1 x Titreşim Ölçüm Cihazı PCE-VT 3900
1 x Sensör
1 x Spiral Kablo
1 x Manyetik Adaptör
1 x Mikro USB Kablosu
1 x USB Bellek (yazılım ve kullanım kılavuzu içerir)
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
