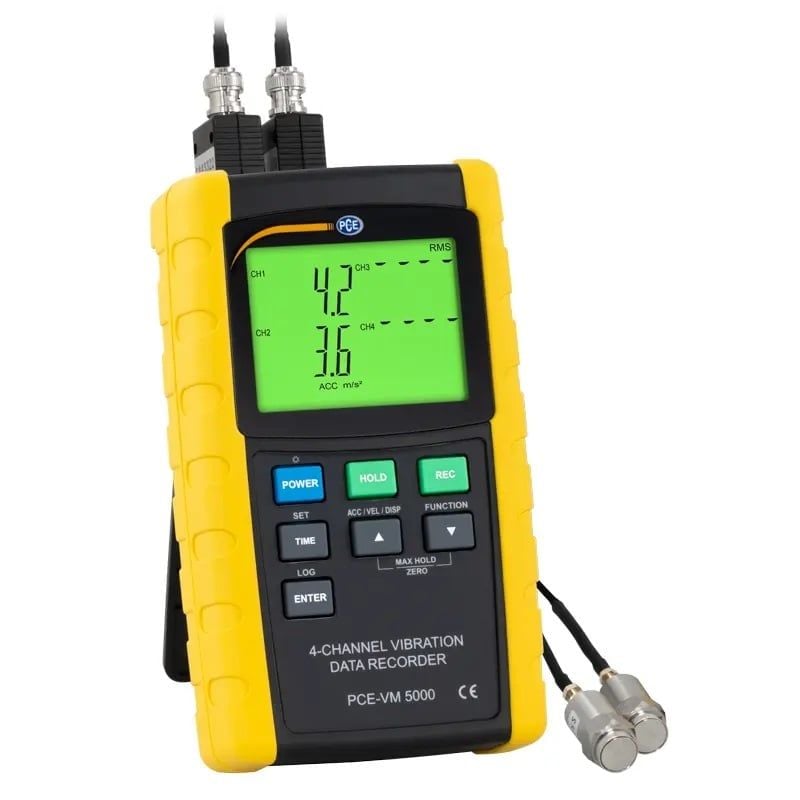

PCE-VM 5000 Data Logger

Açıklama: Titreşim Ölçer PCE-VM 5000
İvme, hız ve yer değiştirme ölçümü ve kaydı / Titreşim sensörleri aracılığıyla
eş zamanlı titreşim ölçümünün 4 kanalının gösterimi

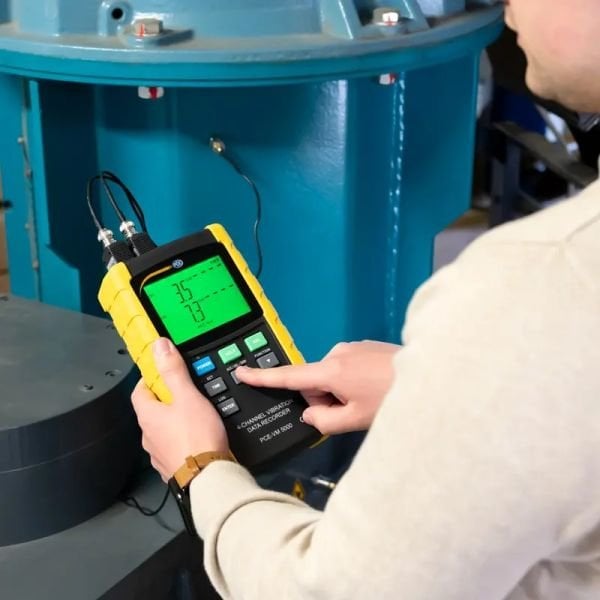

Titreşim ölçer PCE-VM 5000, hassas titreşim ölçümü için tasarlanmıştır.
Titreşim ölçer, hassas ve karmaşık olmasına rağmen sağlam tasarımı uzun ömürlü
çalışma imkanı sunar. Titreşim ölçerin geniş ve ışıklı LCD ekranında titreşim
sensörleri aracılığıyla dört kanallı eş zamanlı titreşim ölçümü görüntülenir.
Titreşim ölçerin frekans aralığı 10 … 1 kHz’dir.

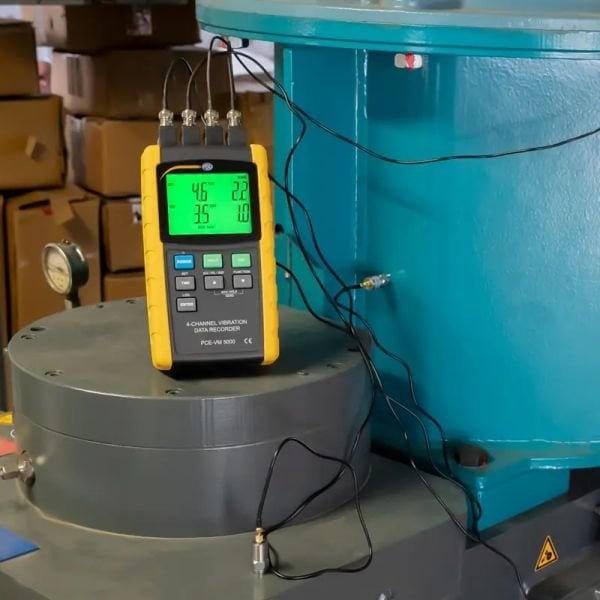

Titreşim sensörü kablosunun 1.2 metre uzunluğunda olması, titreşim ölçerin
incelenen bileşenin farklı noktalarındaki titreşimleri kaydetmesini sağlar.
Elde edilen ölçüm değerleri, doğrudan ekranda görüntülenebilir ya da SD kart
ile bilgisayara aktarılarak daha sonra analiz edilebilir.

Özellikler: - Frekans aralığı: 10 Hz … 1 kHz
- İvme, hız ve yer değiştirme ölçümü

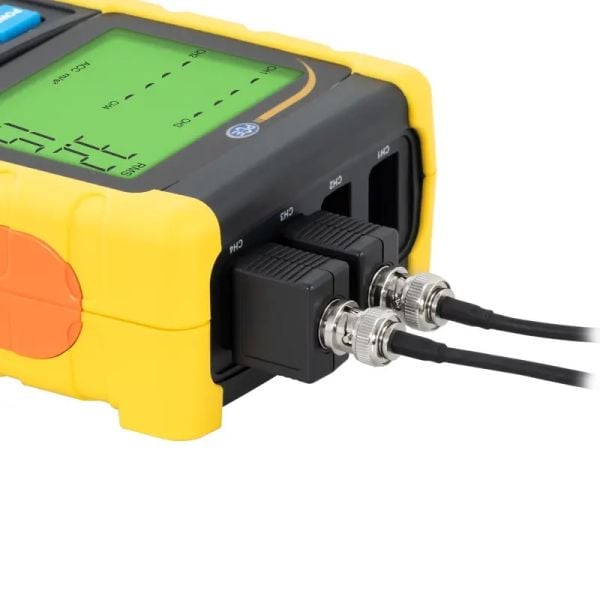

- Aynı anda 4 sensör bağlama imkanı

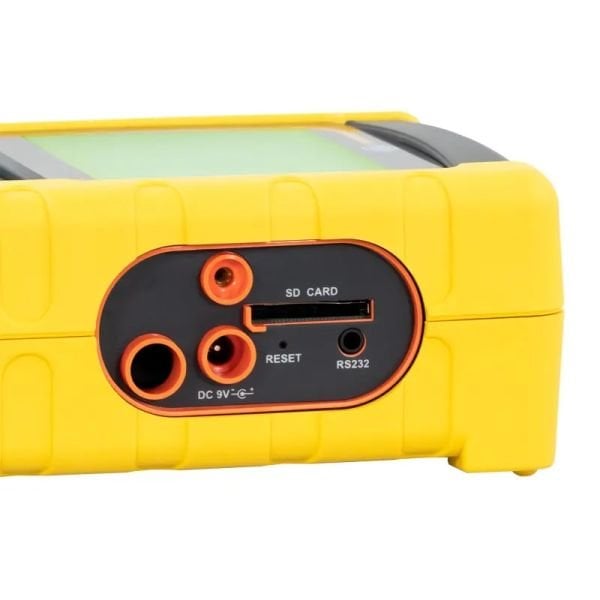

- SD kartta veri depolama
- Sağlam tasarım
- Hassas ölçüm
- Geniş, arka aydınlatmalı LCD ekran
- Bilgisayardaki veriler Excel’de değerlendirilebilir

Teknik Bilgiler: İvme
Ölçüm Birimi: m/s2 Ölçüm aralığı: 0.5 … 199. m/s2
Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin
%5’i + 5 dijit)

Ölçüm Birimi: g Ölçüm aralığı: 0.05 … 20.39 g
Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin
%5’i + 5 dijit)

Ölçüm Birimi: ft/s2 Ölçüm aralığı: 2 … 656 ft/s2
Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin
%5’i + 5 dijit)

Kalibrasyon Noktası 50 m/s2 (160 Hz)

Hız
Ölçüm Birimi: mm/s Ölçüm aralığı: 0.5 … 199.9 mm/s
Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin
%5’i + 5 dijit)

Ölçüm Birimi: cm/s Ölçüm aralığı: 0.05 … 19.99 cm/s
Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin
%5’i + 5 dijit)

Ölçüm Birimi: inch/s Ölçüm aralığı: 0.02 … 7.89 inch/s
Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin
%5’i + 5 dijit)

Kalibrasyon Noktası 50 mm/s (160 Hz)

Yer Değiştirme
Ölçüm Birimi: mm Ölçüm aralığı: 1999 mm
Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin
%5’i + 5 dijit)

Ölçüm Birimi: inç Ölçüm aralığı: 0.078 inç
Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin
%5’i + 5 dijit)

Kalibrasyon Noktası 0.141 mm (160 Hz)

Ekran 82 x 61 mm arka aydınlatmalı LCD ekran

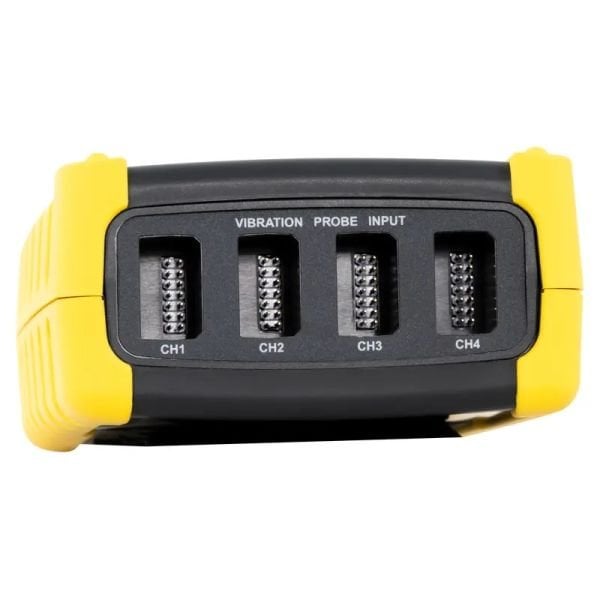

Kanal Sayısı 4 giriş kanalı
Ölçüm Türü İvme, hız, yer değiştirme

Ölçüm Birimi İvme: m/s², g, ft/s²
Hız: mm/s, cm/s, inches/s
Yer değiştirme: mm, inches


Frekans Aralığı 10 Hz … 1 kHz
Peak Hold (Tepe Değeri İvme, hız: maks. peak değerini ölçer / günceller
Tutma) Yer değiştirme: p-p değerini ölçer / günceller

Maks. Hold İvme, hız: maks. peak değerini ölçer / günceller
Yer değiştirme: p-p değerini ölçer / günceller
Maks. Hold/Reset Tuşa basarak etkinleştirme
Zero Fonksiyonu Hız (RMS) ölçümü için tuşa basarak etkinleştirme

Veri Kaydedici Örnekleme Otomatik: 1 … 360 saniye
Hızı Manuel: tuşa basarak


Hafıza Kartı SD hafıza kartı (1 … 16 GB)
Data Hold Fonksiyonu Görüntülenen ölçüm değerini kaydeder.
Ses Çıkış Noktası Mini stereo jak soketi,
Maks. gerilim: 2 V
Çıkış direnci: 100 Ohm


Çevre Koşulları 0 ... 50 °C, maks. %85 n.o.
Güç Kaynağı 8 x 1.5 V AA pil ya da 9 V güç adaptörü
Güç Tüketimi NiMH pil 3 x 2700 mAh

Çalışma / Şarj Süresi Arka aydınlatma kapalı ve datalogger açıkken:
yaklaşık 35 mA dc
Boyut Cihaz: 203 x 76 x 38 mm
Sensör: 16 x 37 mm (çap)
Kablo uzunluğu: 1.2 metre

Ağırlık Cihaz: 515 g

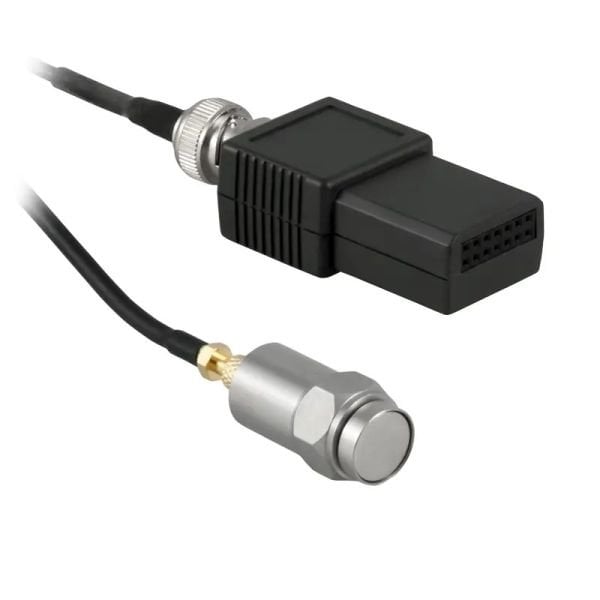

Kablolu ve manyetik tabanlı sensör: 99 g

Teslimat İçeriği: 1 x Titreşim Ölçer PCE-VM 5000,
2 x Kablolu ve Manyetik Tabanlı Sensör (1.2 metre),
8 x 1.5 V AA Pil,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
