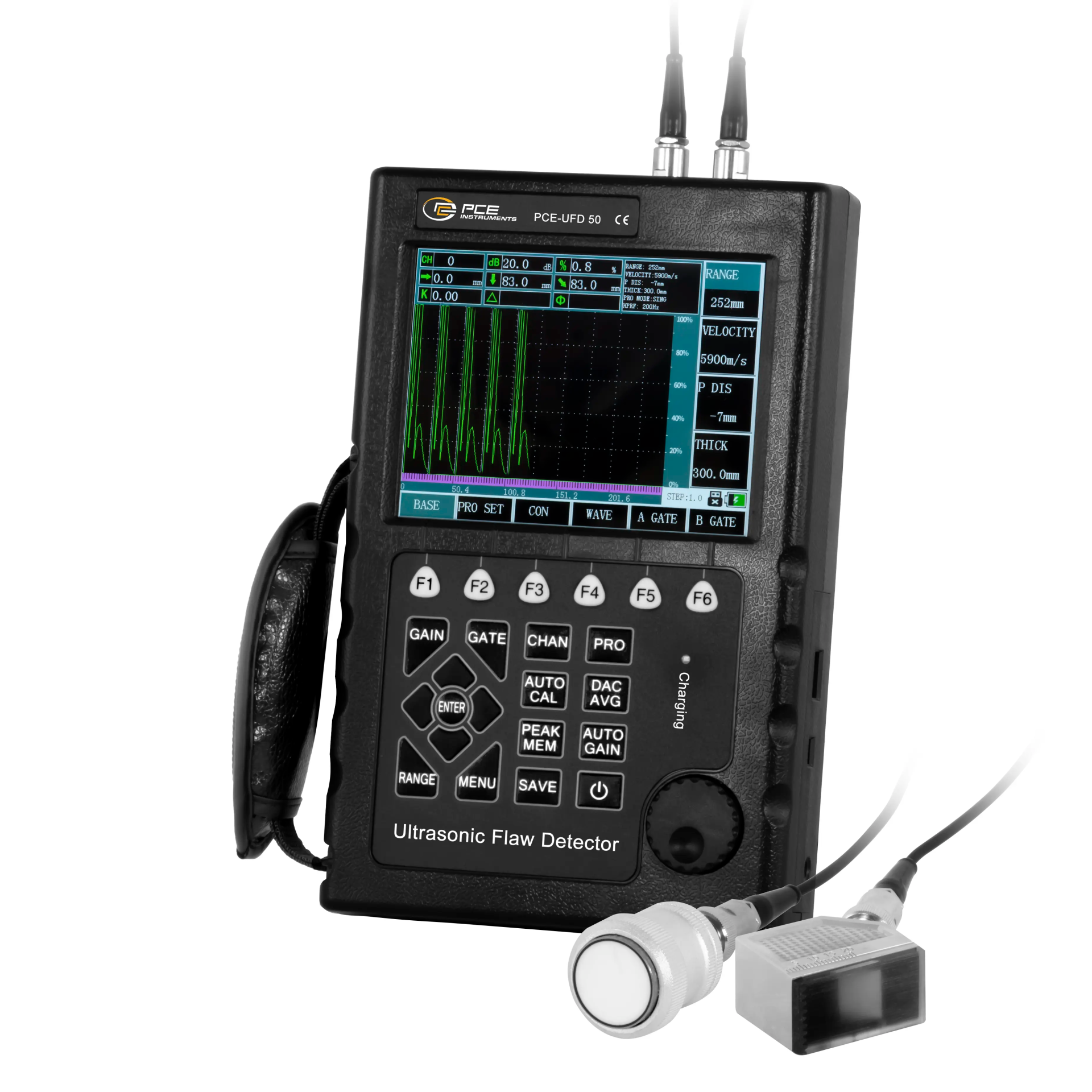

PCE-UFD 50 Çatlak Kontrol Cihazı
Açıklama: Tahribatsız malzeme testi için Çatlak Tespit Cihazı / Ekran içeriklerinin video
kayıtları / Entegre DAC ve AVG fonksiyonları / A-görüntü ekranı
Çatlak tespit cihazı tahribatsız malzeme testi için kullanılır. Çatlak tespit
cihazı ile test yapılırken, test başlığı kullanılarak test nesnesine ultrasonik
dalgalar gönderilir. Ultrason, eşit olmayan yoğunluk ve dalga empedansına sahip
farklı malzemeler arasındaki arayüzlerde yansıtılır ve saçılır. Ultrasonun test
nesnesinden geçiş süresi belirlendikten sonra kaynak dikişleri kontrol
edilebilir, duvar kalınlıkları ölçülebilir ve çatlak tespit cihazı kullanılarak
bileşen kusurları tespit edilebilir.
Ayarlanabilir 0,5 ... 20 MHz arasında ayarlanabilir frekanslar ve 1000 ...
15000 m/s arasında ses hızları ile çelikte 0 ... 10000 mm aralığında ölçümler
yapılabilmektedir. DAC ve AVG değerlendirme yöntemleri, görüntüleme ve prob
gecikmesi, zayıflatma ve yükseltme işlevleri, dışa aktarma ve rapor oluşturma
işlevleri ve diğer birçok ayar seçeneği, çatlak tespit cihazını kullanarak
tahribatsız malzeme testini çok daha kolay hale getirir. Test cihazında ekranın
video kaydı bulunmaktadır. Yazılım daha sonra verilere erişmek ve bir rapor
oluşturmak için kullanılabilir. Ayar parametreleri döner çark kullanılarak
değiştirilebilir. 5,7 inç renkli ekran, test sonuçlarının net bir şekilde
gösterilmesini sağlar.
Çatlak tespit cihazı, uygun testler için tasarlanmış güçlü bir ölçüm cihazıdır.
Sağlam ve ergonomik tasarımı endüstriyel koşullarda kullanıma olanak sağlar.
Yalnızca 1,1 kg ağırlığındaki çatlak tespit cihazı yalnızca masa üstü cihaz
olarak kullanılmaz, aynı zamanda mobil kullanıma da uygundur.
Özellikler: - Tek veya çift prob ölçümü
- AVG ve DAC değerlendirme yöntemleri
- Ses hızı 1000... 15000 m/s
- Düşük ağırlık
- TFT renkli ekran
- USB arayüzü ve yazılımı
- 100'e kadar veri seti için hafıza
Teknik Bilgiler: Malzeme Kalınlığı
Ölçüm Aralığı 0 ... 10000 mm
Çözünürlük 1 mm
Darbe Kayması
Ölçüm Aralığı -20 ... +999,9 µs
Çözünürlük 0,1
Darbe Kayması
Ölçüm Aralığı 1000 ... 3400 µs
Çözünürlük 1
Genel Teknik Bilgiler
Ölçüm Fonksiyonları Puls-Eko, gönderme-alma
Birimler mm
Frekans 0.5 ... 20 MHz
Ekran Tipi TFT renkli ekran
Ekran Boyutu 5,7 inç
Kayıt Ortamı Dahili hafıza
Hafıza Kapasitesi 100 parametre

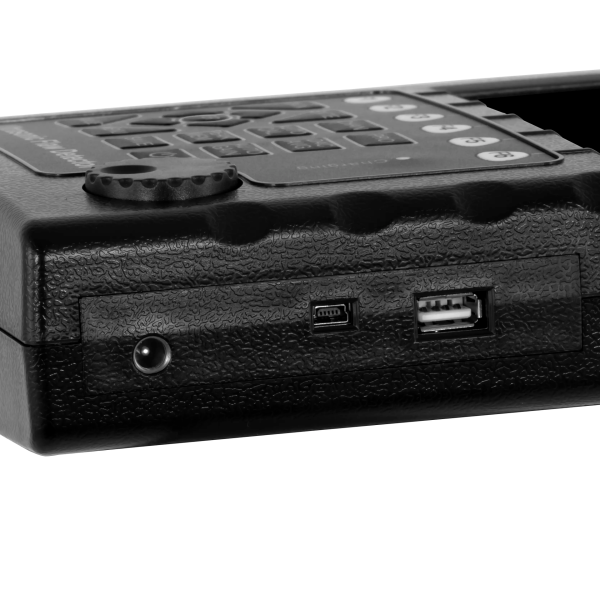

Arayüz Mini-USB, USB-A
Sensör Ultrasonik
Güçlendirme Alanı 130 dB
Ses Hızı Ayarlanabilir 1000 ... 15000 m/sn
Menü Dili İngilizce (ABD), Çince
Koruma Sınıfı (Cihaz) IP30
Güç Kaynağı 12,6 V / 2 A
Fiş Tipi Koruyucu kontak fişi
Ağırlık 1130 g
Çalışma Koşulları -10 ... 50°C, %20 ... 90 n.o
Depolama Koşulları -10 ... 50°C, %20 ... 90 n.o
Kapasite 3600 mAh
Boyutlar (U x G x Y) 240 x 160 x 50 mm
Teslimat İçeriği: 1 x Çatlak Tespit Cihazı PCE-UFD 50

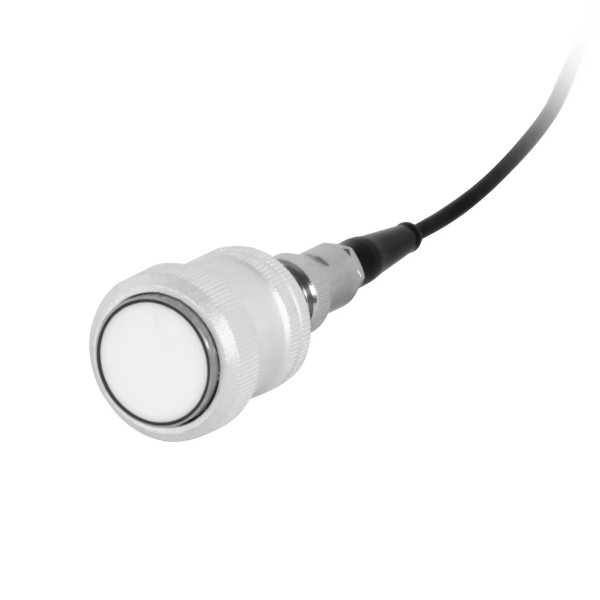

1 x Dikey Test Başlığı

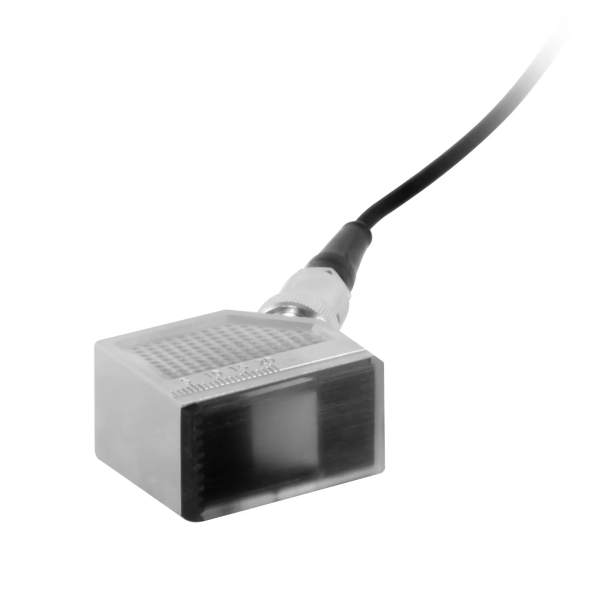

1 x Açı Test Başlığı
2 x Test Başlığı Kablosu Yaklaşık 1 m
1 x Güç Kaynağı 12,6V/2A
1 x IEC Kablosu

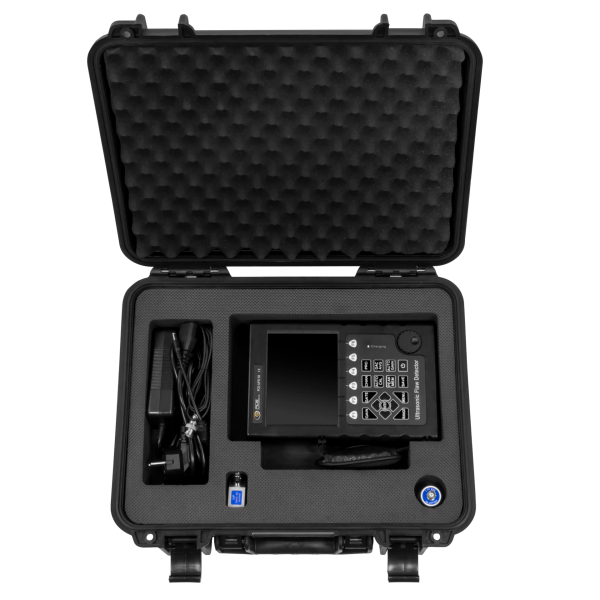

1 x Taşıma Çantası
1 x Kullanım Kılavuzu
