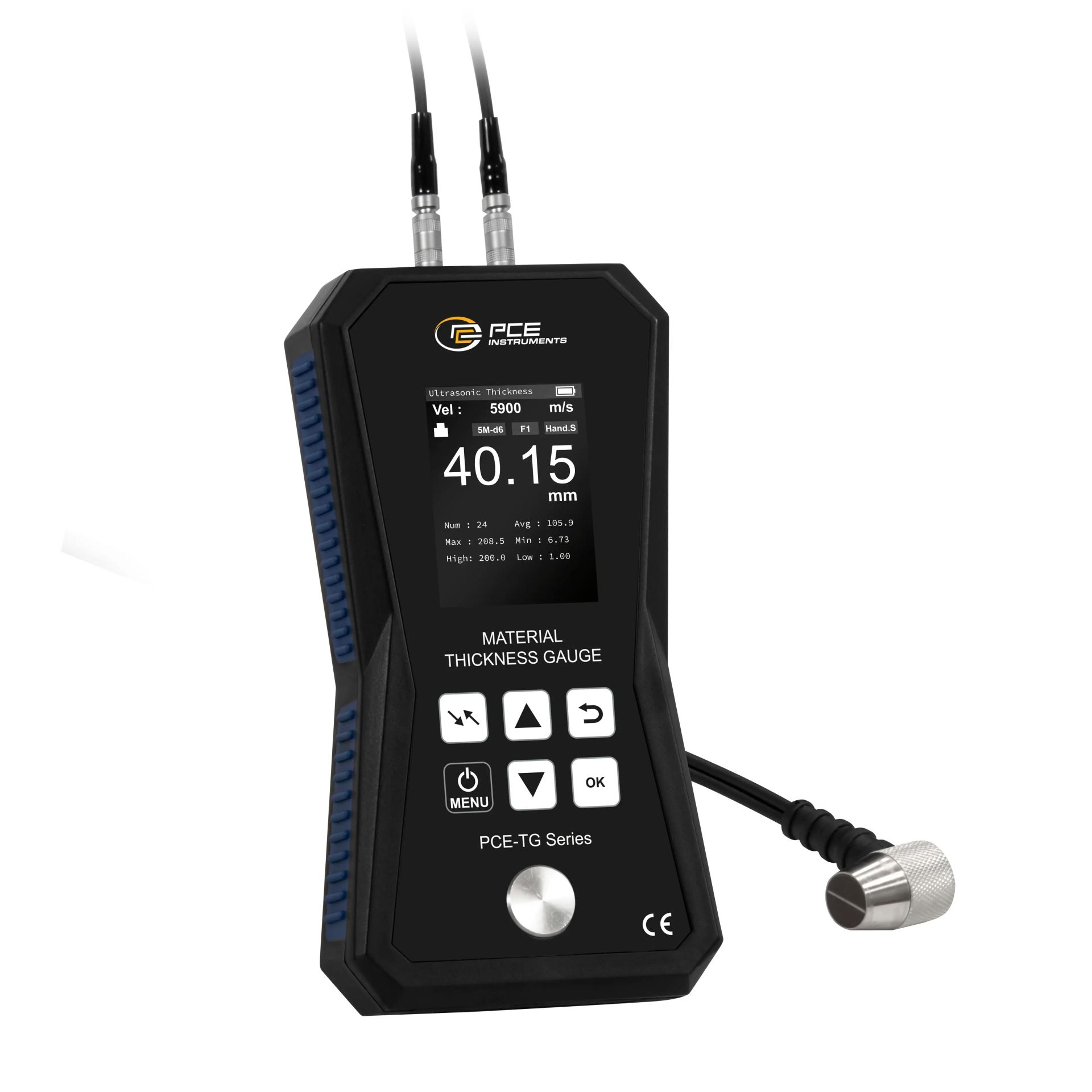

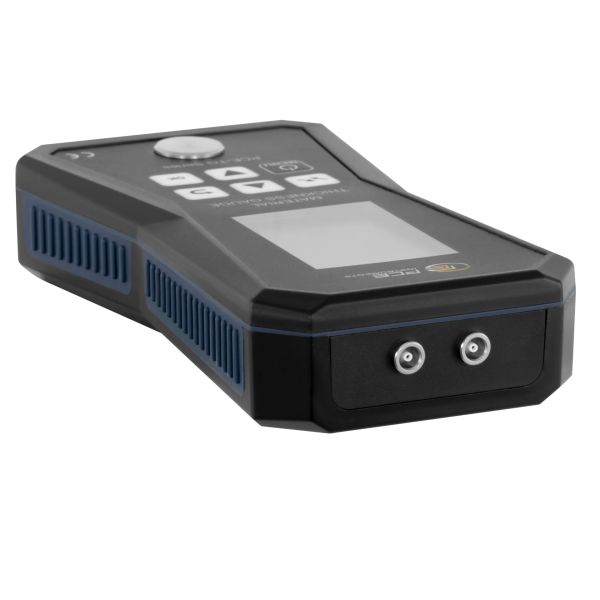

PCE-TG 75A Ultrasonik Kalınlık Ölçüm Cihazı

Açıklama: Veri kayıtlı Kalınlık Ölçüm Cihazı / Ayarlanabilir ses hızı / Cihazın gövdesine
monte edilmiş kalibrasyon referansı / 225 mm’ye kadar malzeme kalınlığı ölçümü
/ Sınır alarmı / Opsiyonel ISO kalibrasyon sertifikası

Kalınlık ölçüm cihazı PCE-TG 75A ile 225 mm’ye kadar malzeme kalınlığı ölçümü
gerçekleştirilebilir. Çeşitli homojen malzemelerin malzeme kalınlığının
ölçülebilmesi için ilgili ses hızının cihazda kaydedilmesi mümkündür. Çelik,
alüminyum, çinko, gümüş ve altın gibi malzemeler için uygun ses hızları cihazın
hafızasında kaydedilmiştir. Bu da kalınlık ölçüm cihazının evrensel olarak
kullanılabileceği anlamına gelir.

Kalınlık ölçüm cihazında bulunan sınır değeri fonksiyonu ile maksimum ve
minimum ölçüm değerleri kaydedilebilir. Test nesnesinin ölçüm değerinin sınır
dışında olması durumunda kalınlık ölçüm cihazı tarafından görsel bir sinyal
üretilir; bu sinyal gerektiğinde sesli de olabilir. Bu nedenle kalınlık ölçüm
cihazı, kalite kontrolde ve gelen malların denetiminde kullanılabilir.

Kalınlık ölçüm cihazının ölçüm değerlerinin kaydedilebildiği bir hafızası
bulunur. Ölçüm işleminden sonra kaydedilen ölçüm değerleri doğrudan cihazda
analiz edilebilir. Kaydedilen veriler grafiksel olarak görüntülenebilir. Buna
ek olarak, grafikte yer alan her bir ölçüm noktası yakınlaştırılarak
okunabilir. Ölçüm değerlerinin basitleştirilmiş analizi için ortalama, maksimum
ve minimum değerler görüntülenir. PCE-TG 75A için opsiyonel kalibrasyon
sertifikası mevcuttur.

Özellikler: - Ölçüm değeri kaydı
- Cihazın gövdesine monte edilmiş kalibrasyon referansı
- Otomatik kapanma
- 225 mm’ye kadar malzeme kalınlığı ölçümü
- Pil durumu göstergesi
- Opsiyonel ISO kalibrasyon sertifikası

Teknik Bilgiler: Malzeme Kalınlığı
Ölçüm Aralığı 1.00 mm ... 99.99 mm
Çözünürlük 0.01 mm
Hassasiyet Ölçüm değerinin ± %0.5’i + 0.05 mm

Malzeme Kalınlığı
Ölçüm Aralığı 100 mm ... 225 mm
Çözünürlük 0.1 mm
Hassasiyet Ölçüm değerinin ± %0.5’i + 0.05 mm

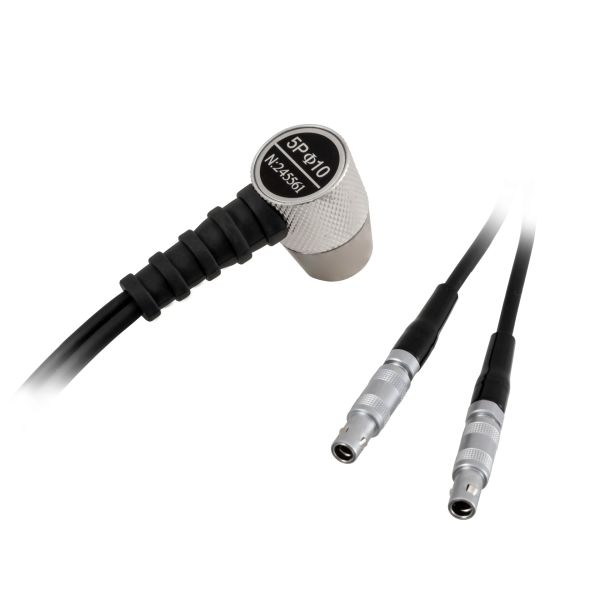

Sensör
Ürün Kodu PCE-TG 5M10d
Frekans 5 MHz
Sıcaklık Aralığı -10 … 60°C
Ölçülebilen Malzeme Çelik, alüminyum, çinko, gümüş, altın, metal, plastik,
seramik, cam, diğer homojen malzemeler

Minimum Boru Çapı 30 mm
Ek Açıklama Düz malzemeler için standart prob
Boyutlar Ø10 mm x 23,4 mm
Ağırlık 39,5 g

Genel Teknik Özellikler
Ölçüm Birimleri mm
Ekran Tipi TFT-Renkli ekran
Ekran Boyutu 2,4 inç
Kayıt Şekli Dahili hafıza
Kayıt Kapasitesi 500 değer
Otomatik Kapanma 2 … 30 dakika arası seçilebilir
Otomatik Kapanma Devre dışı Bırakma Var
Ses Hızı 1000 … 9999 m/s arası ayarlanabilir
Menü Dili İngilizce (ABD), Çince
Koruma Sınıfı (Cihaz) IP52
Ağırlık 230 g
Boyutlar (U x G x Y) 168 x 87 x 35 mm
Çalışma Koşulları 0 ... 40°C, %0 ... 90 n.o.
Depolama Koşulları 0 ... 40°C, %0 ... 90 n.o.
Şarj Edilebilir Pil 3x 1,5V AA pil, alkalin-manganez
Kapasite 3000 mAh

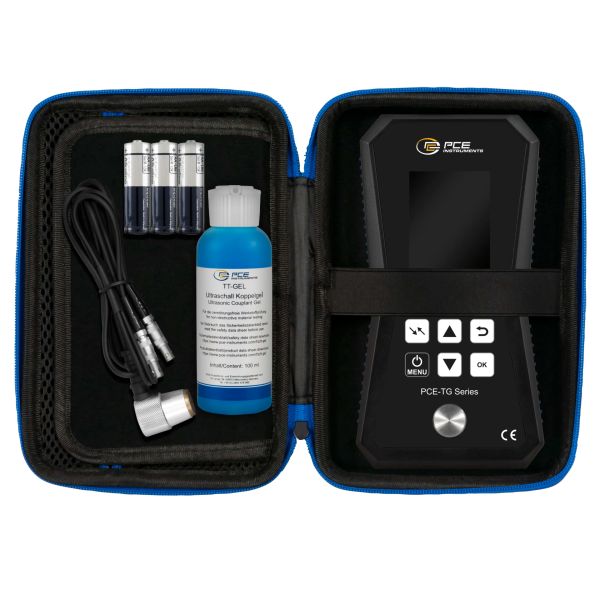

Teslimat İçeriği: 1 x Kalınlık Ölçüm Cihazı PCE-TG 75A
1 x Sensör PCE-TG 5M10d
1 x Temas Jeli (TT-JEL)
3 x 1.5 V AA Pil
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
