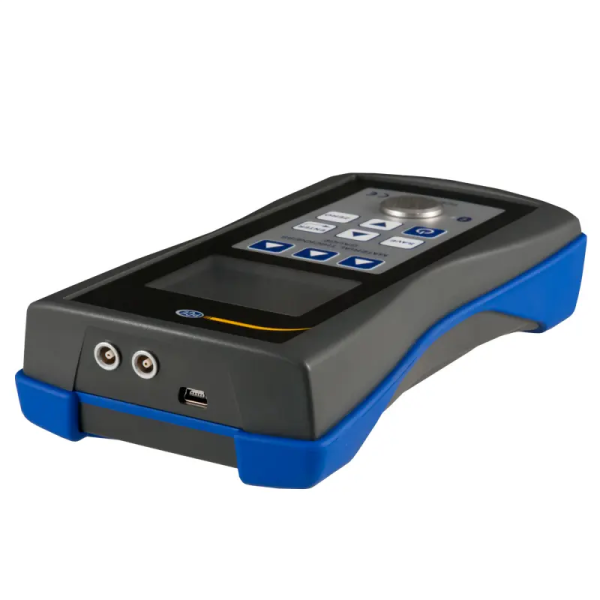

PCE-TG 300-NO5/90 Kalınlık Ölçüm Cihazı
ÜRÜNE GENEL BAKIŞ :

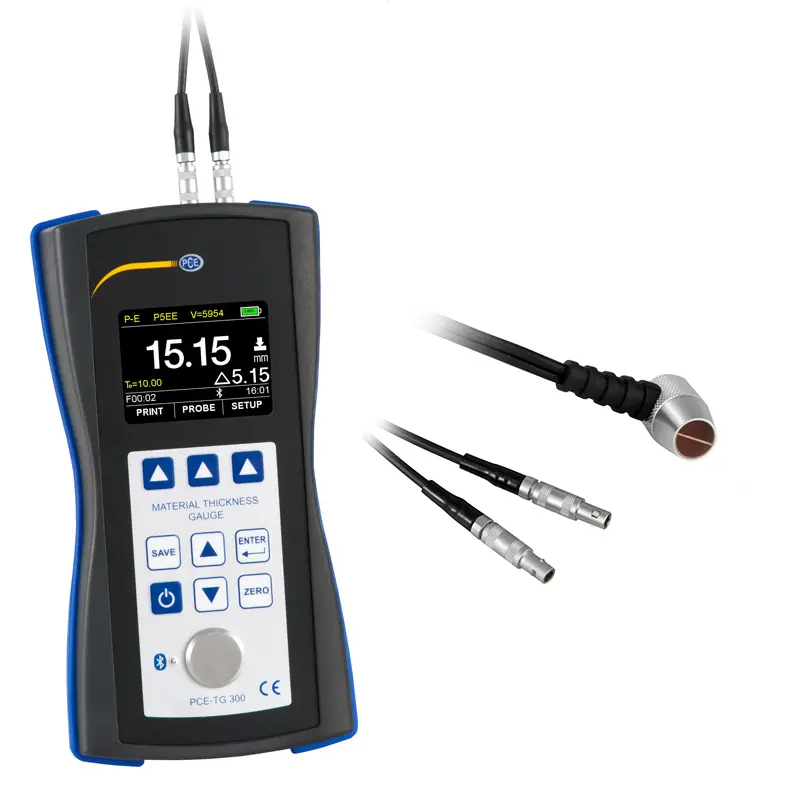

Kalınlık Ölçüm Cihazı PCE-TG 300-NO5/90
Geniş ölçüm aralığı / 600 mm’ye kadar / Puls-Echo ya da Echo-Echo modu /
Tüm homojen malzemeler için / Bluetooth aracılığıyla yazdırma fonksiyonu / USB bağlantısı
ÜRÜNÜN GENEL ÖZELLİKLERİ:
Kalınlık ölçüm cihazı PCE-TG 300-NO5/90, çeşitli uygulamalar için özel sensörleri bulunan bir ölçüm cihazıdır. Kalınlık ölçüm cihazı ile genel olarak tüm homojen malzemelerin duvar kalınlıkları ölçülebilir. Kalınlık ölçüm cihazının plastik ya da dökme demir gibi sönümleyici ya da saçıcı malzemeler için özel sensörleri mevcuttur. Kalınlık ölçüm cihazının 90° açılı sensörü ulaşılması zor ölçüm noktalarında da ölçüm gerçekleştirilmesini sağlar. Ses hızı kalınlık ölçüm cihazında ayarlanabildiğinden çeşitli malzemelere uyarlanabilir.

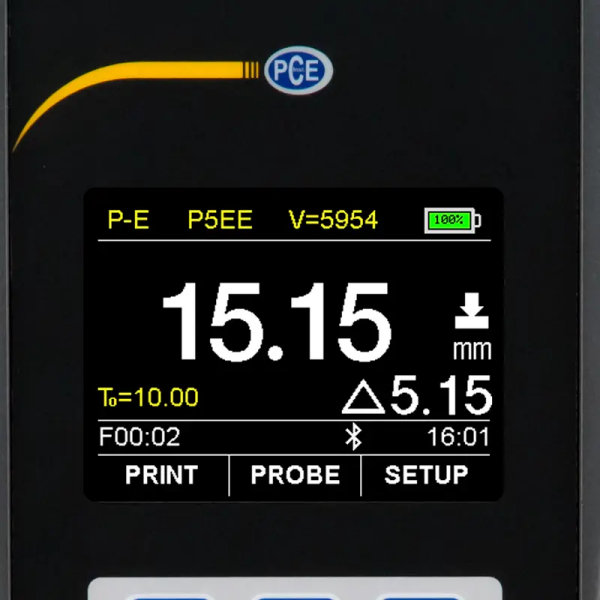

Ölçüm değerleri, kalınlık ölçüm cihazının kolay okunabilir TFT renkli ekranında doğrudan görüntülenir. Dahili hafıza ile farklı ölçüm noktaları kaydedilebilir ve opsiyonel olarak sunulan yazılım aracılığıyla okunabilir. Kalınlık ölçüm cihazının tahribatsız ultrasonik ölçüm yöntemi sayesinde son ürünlerde de ölçüm gerçekleştirilebilir. Kalınlık ölçüm cihazının Echo-Echo çalışma modu kullanılarak kaplanmış iş parçaları bile ölçülebilir.
- Geniş ölçüm aralığı
- Çeşitli sensörler mevcuttur
- Pil ile çalışır
- Hata ve çatlak tespit imkanı
- Dahili veri belleği
- Bluetooth aracılığıyla yazdırma imkanı
teslimat içeriği:
1 x Kalınlık Ölçüm Cihazı PCE-TG 300-NO5/90,

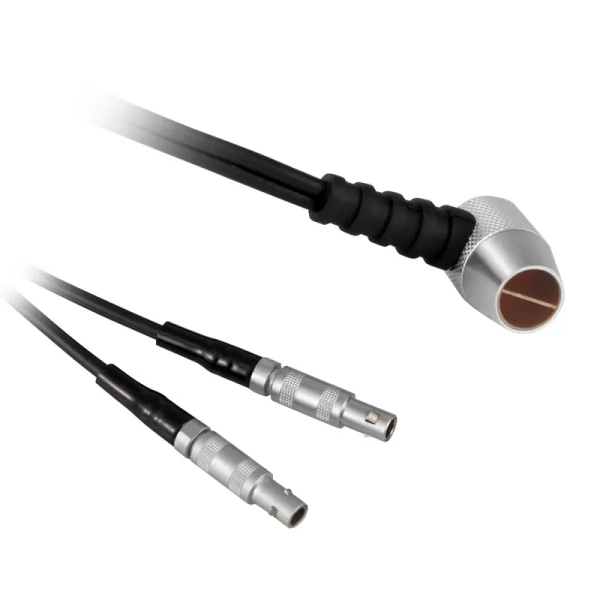

1 x Sensör PCE-TG-NO5/90,
1 x 100 ml Bağlantı Jeli,
4 x AA Pil,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
ÜRÜNÜN TEKNİK ÖZELLİKLERİ:
| PCE-TG-NO5/90 Sensör | ||
| Ölçüm Aralığı | 1 ... 600 mm (çelik) | |
| Minimum Boru Çapı | 20 x 3 mm | |
| Frekans | 5 MHz | |
| Çap | 10 mm | |
| Açıklama | Normal ölçüm | |
| PCE-TG 300-NO5/90 Cihaz | ||
| Ölçüm Aralığı |
PE: Puls-Echo Modu: 0.65 ... 600 mm (çelik) EE: Echo-Echo Modu 2.50 ... 60 mm |
|
| Hassasiyet |
± 0.04 mm H [mm] (<10 mm); ± %0.4 H [mm] (>10 mm) H,iş parçasının malzeme kalınlığını ifade eder. |
|
| Çözünürlük | 0.1 mm / 0.01 mm / 0.001 mm (ayarlanabilir) | |
| Ölçülebilir Malzemeler |
Metal Plastik Seramik Epoksi reçine Cam ve tüm homojen malzemeler |
|
| Çalışma Modu |
Puls-Echo Modu (Hata ve çatlak tespiti) Echo-Echo Modu (Katman kalınlıklarını gizleme (cila gibi) |
|
| Kalibrasyon |
Ses hızı kalibrasyonu Sıfır noktası kalibrasyonu İki noktalı kalibrasyon |
|
| Görüntüleme Modu | Normal mod, tarama modu, fark modu | |
| Ölçüm Birimi | mm / inch | |
| Veri Aktarımı | Bluetooth ile yazdırma / USB 2.0 | |
| Hafıza | Her biri 100 veri kaydı içeren 100 veri grubuna sahip uçucu olmayan bellek | |
| Pil Ömrü |
Sürekli çalışma 100 saat Otomatik Stand-by-modu (bekleme modu) (ayarlanabilir) Otomatik kapanma modu (ayarlanabilir) |
|
| Güç Kaynağı | 4 x 1.5 V AA pil | |
| Ekran | Parlaklık ayarlamalı 320 x 240 piksel TFT LCD renkli ekran | |
| Çevre Koşulları | 0 ... 50 °C, ≤80% n.o. yoğuşmasız | |
| Depolama Koşulları | -20 ... +70 °C, ≤80% n.o. yoğuşmasız | |
| Boyut | 185 x 97 x 40 mm | |
| Ağırlık | 375 g | |
