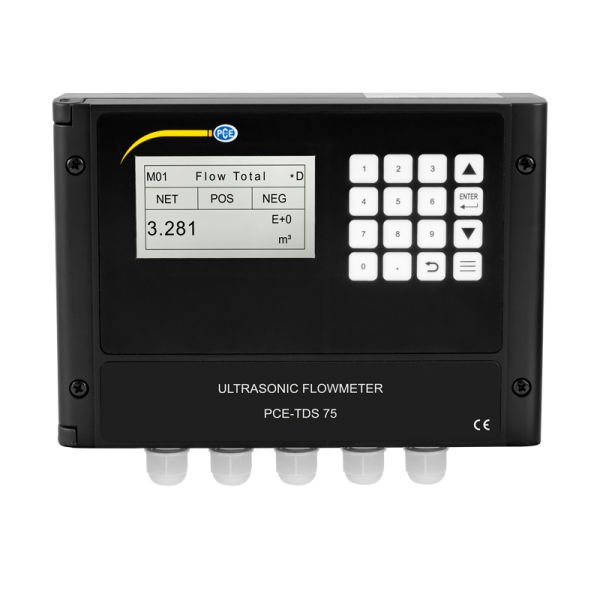

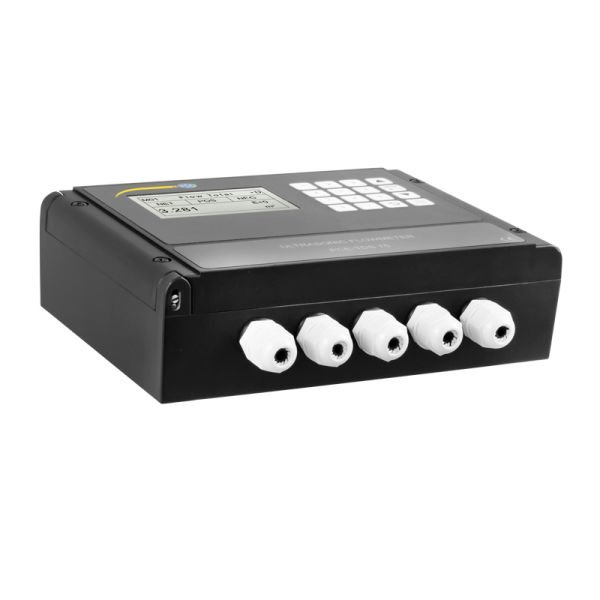

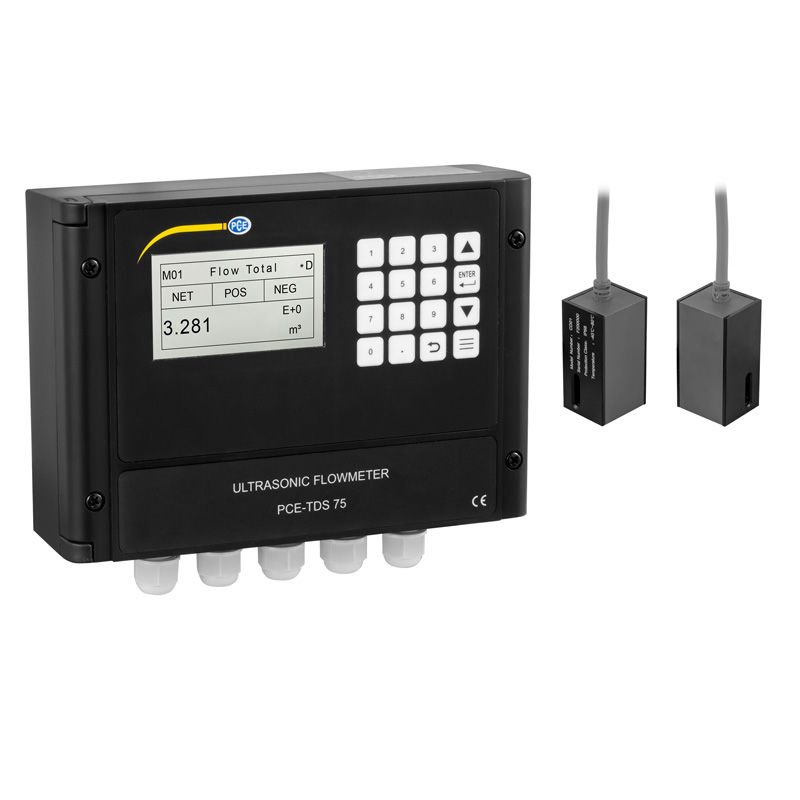

PCE-TDS 75 Akış Ölçüm Cihazı

Açıklama: Ultrasonik Debimetre PCE-TDS 75
Sabit kurulum için / Çeşitli proses bağlantı seçeneği /
%1 hassasiyet / 1200 mm boru çapına kadar / Akış hızı belirleme

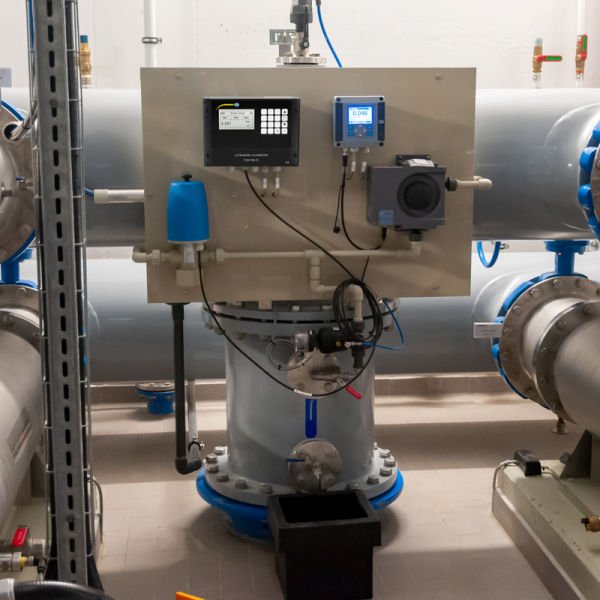

Ultrasonik debimetre PCE-TDS 75, sabit kurulum için uygun bir cihazdır ve bu
cihaz ile borulardaki sıvıların akış hızı ölçülebilir. Sensörleri, ölçülecek
borulara doğrudan monte edilebilir, yani boruların kesilmesine gerek yoktur. Bu
da cihazın çalışma sırasında da kurulabilmesini sağlar.

PCE-TDS 75’in farklı çıkışları bulunur. Akış hızı, 4 … 20 mA analog sinyaline
dönüştürülebilir. Diğer ölçüm değerleri, darbe çıkışı (OCT) aracılığıyla
iletilebilir. Ölçüm değerlerini doğrudan RS232 ve RS485 iletişim arayüzü
üzerinden almak da mümkündür. Bu, cihazın doğrudan proses kontrolüne entegre
edilmesini sağlar.

Özellikler: - Sabit kurulum için
- Proses bağlantısı için farklı çıkışlar
- 25 … 1200 mm çapındaki borular için

Teknik Bilgiler: Ölçüm Aralığı ± 0.03 ... ± 5 m/s (+0.09 ... +16 ft/s)
Hassasiyet Ölçüm değerinin ± % 1'i
Tekrarlanabilirlik % 0.2
Boru Çapı 25 ... 1200 mm (1 ... 48'')
Analog Çıkış 0/4 ... 20 mA (maksimum yük 750 Ω)
Darbe Çıkışı 0 ... 9999 Hz OCT
(Frekans sınırları ayarlanabilir)

Röle Çıkışı 125V AC’de 1 A, 30V DC’de 2 A
Maksimum frekans 1 Hz
Haberleşme Arayüzü RS232 & RS485
Güç Kaynağı 10 ... 36V DC
Güç Tüketimi 1 A
Ekran LCD, 256 x 128 Piksel, arka aydınlatmalı
Çevre Koşulları (Cihaz) -40 ... 60°C (-40 ... +140 °F), 0 ... 99 %
n.o.yoğuşmasız
Çevre Koşulları (Sensör) -40 ... 80°C (-40 ... +176 °F), 0 ... 99 %
n.o.yoğuşmasız
Gövde Malzemesi Cihaz PC / ABS
Koruma Sınıfı Cihaz IP 65
Koruma Sınıfı Sensör IP 68
Kablo Uzunluğu 9 m
Boyut 16 x 23 x 28 cm
Ağırlık 3.2 kg

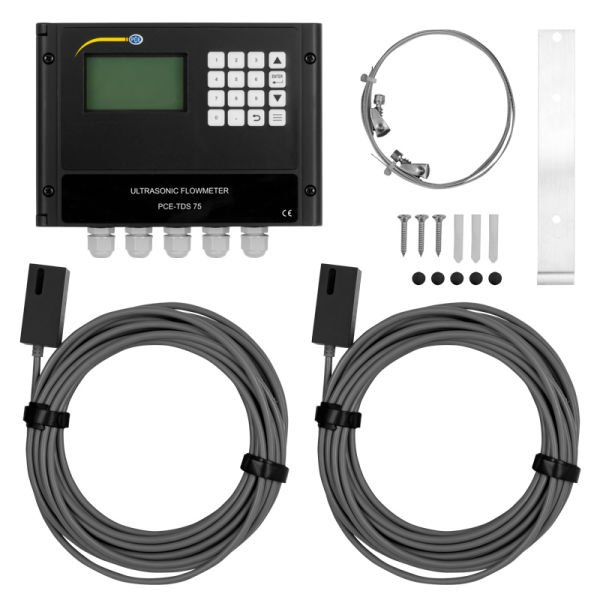

Teslimat İçeriği: 1 x Ultrasonik Debimetre PCE-TDS 75,

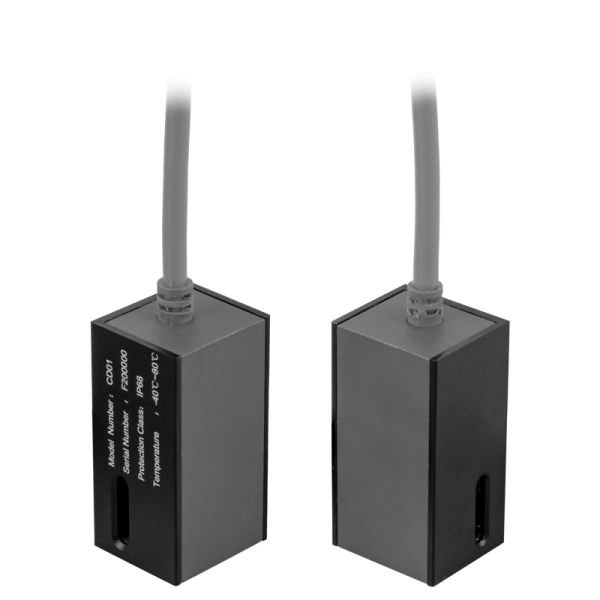

2 x Akış Sensörleri,
1 x Duvara Montaj Seti,
2 x Hortum Kelepçesi,
1 x Kullanım Kılavuzu.
