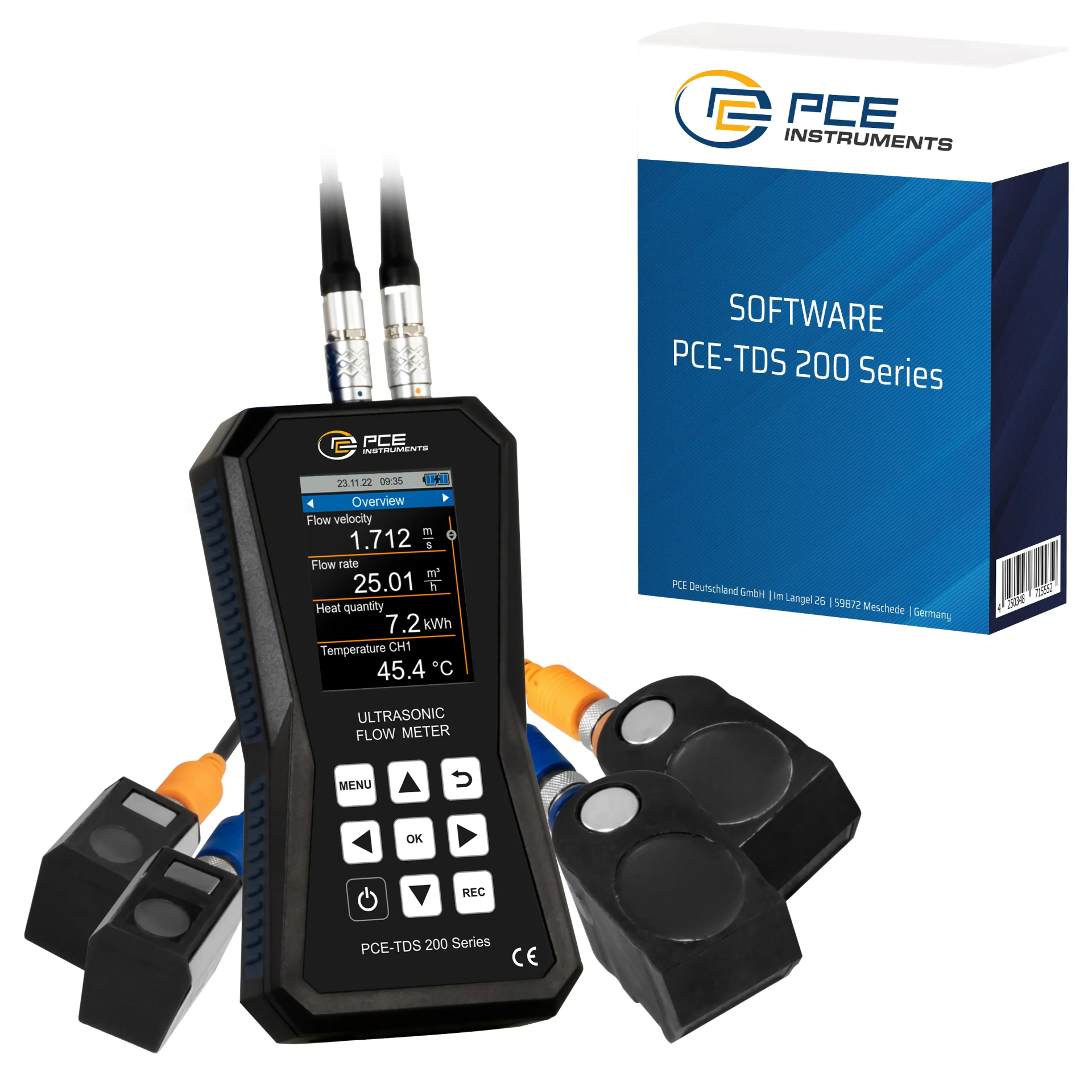

PCE-TDS 200 SM-SW-KIT Ultrasonik Debimetre Yazılımlı Kit

Açıklama: Ultrasonik Debimetre PCE-TDS 200 SM
32 GB veri belleği / ±32 m/s ölçüm aralığı / Ölçüm değerinin ± %0.5’i
tekrarlanabilirlik / Çeşitli ölçüm sensörleri / Alarm sınır değeri / 2.8 inç
LCD ekran / Tüm sıvı nesneler için / Opsiyonel ISO ya da DAkkS kalibrasyon
sertifikası

Ultrasonik debimetre PCE-TDS 200 SM’nin ölçüm aralığı ±32 m/s’dir. Ultrasonik
debimetre, DN ≥50 boru çapı için ölçüm değerinin ± %1.5’i; DN <50 boru çapı
için ölçüm değerinin ± %3.5’i hassasiyet ve ölçüm değerinin ± %0.5’i
tekrarlanabilirlik ile hassas bir ölçüm cihazıdır. Sensörlerin ultrasonik
debimetreye takılması için kurulum kılavuzu mevcuttur. Kurulum kılavuzu,
ultrasonik debimetrenin sinyal kalitesini grafiksel olarak gösterir. Bunun
haricinde, ultrasonik debimetre sensörlerinin birbirlerinden doğru mesafede
yerleştirilip yerleştirilmediği de grafiksel olarak gösterilir. Ultrasonik
debimetre ile akış ölçümleri gerçekleştirmek için boru ve sıvı nesne
özellikleri girildikten sonra akış hızı, debi ve hacim görüntülenir. Ultrasonik
debimetre, ölçüm değerlerini görüntülemek için m³, l, gal, igl, mgl, cg, bal,
ib ve ob gibi çeşitli ölçüm birimlerini kullanır.

Ultrasonik debimetrenin data logger fonksiyonu aracılığıyla ölçüm sırasında
ölçüm değerlerini kaydetmek mümkündür. Ultrasonik debimetre için başlatma ve
durdurma koşulları ve 1 saniyeden 12 saate kadar kayıt aralığı ayarlanabilir.
Ultrasonik debimetrenin bir bellek noktası, tüm ölçüm değerlerini içerir. Ölçüm
değerleri, ultrasonik debimetrenin 32 GB dahili belleğinde kaydedilir.
Ultrasonik debimetrede 10 milyon ölçüm noktası kaydedilebilir.

Opsiyonel yazılım kullanılarak ultrasonik debimetrede kaydedilen ölçüm
değerleri okunabilir. Ultrasonik debimetre ile elde edilen ölçüm değerleri
analiz için tablo ve grafik şeklinde görüntülenebileceği gibi daha fazla
işlenmesi için .csv dosya formatında dışarı aktarılabilir. Alternatif olarak,
yazılım aracılığıyla PDF raporu da oluşturulabilir. Ultrasonik debimetre,
basitleştirilmiş kullanım için yazılım aracılığıyla ayarlanabilir. Yazılım
kullanılarak ultrasonik debimetre ile elde edilen ölçüm değerlerinin canlı
görünümü de mümkündür.

Ultrasonik debimetre ile ısı miktarını belirlemek için iki termokupl gerekir.
Bu termokupllar PCE-TDS 200+ ile kullanılabilir. Ultrasonik debimetrenin iki
termokuplu bir boru sisteminin akışına ve dönüşüne bağlanır. Ultrasonik
debimetre, sıcaklık farkına ve ölçülen akış hızına bağlı olarak ısı miktarını
belirleyebilir. Ultrasonik debimetre, gerekli durumlarda ölçüm esnasında eş
zamanlı olarak ısı miktarı birimi başına maliyetleri hesaplayabilir ve
görüntüleyebilir. Bu nedenle, ultrasonik debimetre, ısıtma sistemlerinin
denetiminde kullanılabilir.

Ultrasonik debimetrenin renkli LCD ekranı 2.8 inç boyutu sayesinde ölçüm
değerlerinin kolay bir şekilde okunmasını sağlar. Ultrasonik debimetre için ISO
ya da DAkkS kalibrasyon sertifikası opsiyonel olarak mevcuttur.

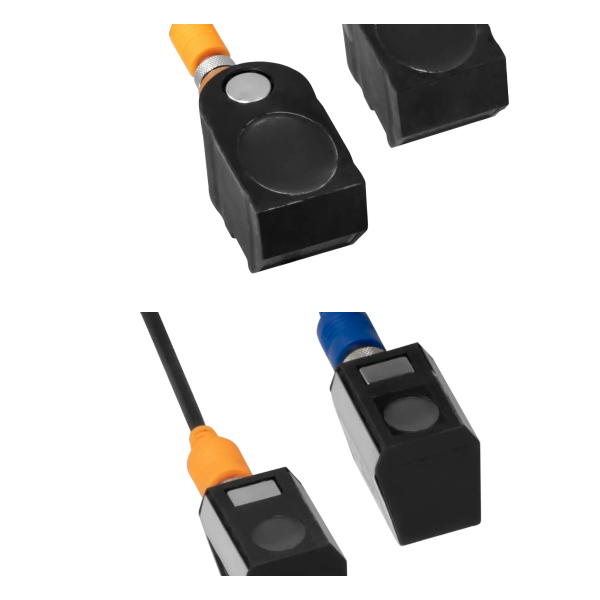

PCE-TDS 200 S SENSOR
DN 15 … 100 / 20 … 108 mm boru çapları için küçük sensör çifti. Bu sensör çifti
özellikle küçük borular için uygundur. Sensörler, 45 x 30 x 30 mm’lik bir
boyuta ve -30 … +160°C’lik bir sıcaklık direncine sahiptir. Sensörler, dahili
mıknatıslar sayesinde demir içeren metal borulara takılabilir. Ultrasonik
debimetrenin sensörleri çıkarılabilir kablo bağları ile boruya bağlanabilir.



PCE-TDS 200 M SENSOR
DN 50 … 700 / 57 … 720 mm boru çapları için orta sensör çifti. Bu sensör çifti
orta büyüklükteki borularda akış ölçümü için uygundur. Ultrasonik debimetre
sensörleri, dahili mıknatıslar sayesinde demir içeren metal borulara
takılabilir. Alternatif olarak, sensörler, çıkarılabilir kablo bağları ile
boruya monte edilebilir. Sıcaklık direnci -30 … +160°C arasındadır.

Özellikler: - Ölçüm aralığı: ±32 m/s
- Veri aktarımı için USB-C arayüzü
- Ölçüm değerlerinin analizi için yazılım
- Tekrarlanabilirlik: ölçüm değerinin ± %0.5’i
- 10 milyon ölçüm noktası için veri belleği
- Ayarlanabilir alarm sınırları
- Opsiyonel ISO ya da DAkkS kalibrasyon sertifikası

Teknik Bilgiler: Hız
Ölçüm Aralığı -32 m/s ... +32 m/s
Çözünürlük 0.001 m/s
Hassasiyet DN ≥50 mm: > 0.3 m/s hızlar için ölçüm değerinin ± %1.5’i
DN <50 mm: > 0.3 m/s hızlar için ölçüm değerinin ± %3.5’i


Ultrasonik Sensör
Ürün Kodu PCE-TDS 200 S SENSOR
Boru Çapı DN 15 ... 100 mm / Ø 20 ... 108 mm
Boyut 45 x 30 x 30 mm
Tür Ultrasonik
Frekans 1 MHz
Çalışma Sıcaklığı -30 ... +160°C
Sensör Kablo Uzunluğu 5 metre
Ağırlık 75 g

Ultrasonik Sensör
Ürün Kodu PCE-TDS 200 M SENSOR
Boru Çapı DN 50 ... 700 mm / Ø 57 ... 720 mm
Boyut 70 x 40 x 40 mm
Tür Ultrasonik
Frekans 1 MHz
Çalışma Sıcaklığı -30 ... +160°C
Sensör Kablo Uzunluğu 5 metre
Ağırlık 260 g

Genel Teknik Özellikler
Ölçüm Fonksiyonları Akış hızı, debi, hacim
Ölçüm Birimi Metrik, İngiliz
Ölçüm Birimi Ek Bilgi Boyut: mm, in
Akış hızı: m/s, ft/s
Debi: m³, l, gal, igl, mgl, cf, bal, ib, ob
Hacim: m³, l, gal, igl, mgl, cf, bal, ib, ob
Zaman göstergesi: Saniye, dakika, saat, gün

Ekran Boyutu 2.8 inç
Depolama Ortamı Dahili bellek
Depolama Kapasitesi 32 GB
Depolama Aralığı 1 saniyeden
Depolama Aralığı 12 saate kadar
Arayüz USB-C
Boru Malzemesi Çelik, dökme demir, paslanmaz çelik, alüminyum, pirinç,
bakır, PVC, demir, nikel, titanyum, çinko, akrilik,
polietilen, polipropilen, naylon, kullanıcı tanımlı (boru
malzemesinin enine ses hızının manuel girişi)
Boru Malzemesi Ek Bilgi Borunun iç kaplaması:
- Astar yok
- Özel
- Epoksi reçine
- Kauçuk
- Harç
- Polistiren
- Polietilen
- Politetrafloroetilen
- Poliüretan
- Polipropilen
- Kullanıcı tanımlı (borunun iç kaplamasının boylamasına
ses hızının manuel girişi)

Ölçülebilen Nesneler Su, deniz suyu, yağ, ham petrol, metanol, etanol, dizel,
benzin, petrol, kullanıcı tanımlı (nesneden gelen ses
hızının manuel girişi)
Çalışma Süresi 10 saat
Otomatik Kapanma 1 dakikadan ... 15 dakikaya kadar
Otomatik Kapanma Devre Dışı Evet
Bırakılabilir
Ölçüm Yöntemi Z, V, N, W
Alarm Görsel, sesli
Alarm Modları Altına düşme, Aşım, İçinde, Dışında
Tekrarlanabilirlik ±%0.5
Menü Dili Almanca, İngilizce, Fransızca, İspanyolca, İtalyanca,
Felemenkçe, Portekizce, Danca, Türkçe, Lehçe, Rusça, Çince,
Japonca
Koruma Sınıfı (Cihaz) IP52
Güç Kaynağı USB 5 VDC, 500 mA
Ağırlık 263.5 g
Boyut (U x G x Y) 165 x 85 x 32 mm
Çalışma Koşulları -20 ... +65°C, %10 ... 95 n.o
Depolama Koşulları -20 ... +65°C, %10 ... 95 n.o

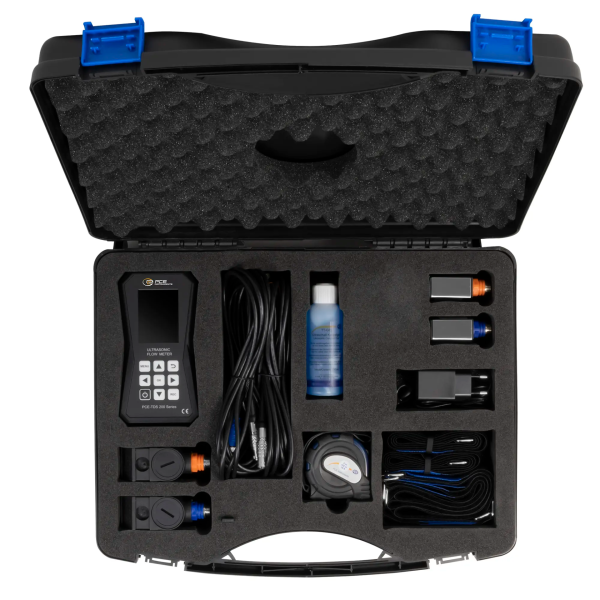

Teslimat İçeriği: 1 x Ultrasonik Debimetre PCE-TDS 200 SM
1 x Akış Sensörü PCE-TDS 200 S SENSOR (çift)
1 x Akış Sensörü PCE-TDS 200 M SENSOR (çift)
2 x Bağlantı Kablosu (5 metre)
2 x Çıkarılabilir Kablo Bağı
1 x Güç Adaptörü
1 x USB-C Kablosu
1 x Ultrasonik Bağlantı Jeli
1 x PCE Ölçüm Bandı
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
1 x Yazılım (veri kablosu dahil)
