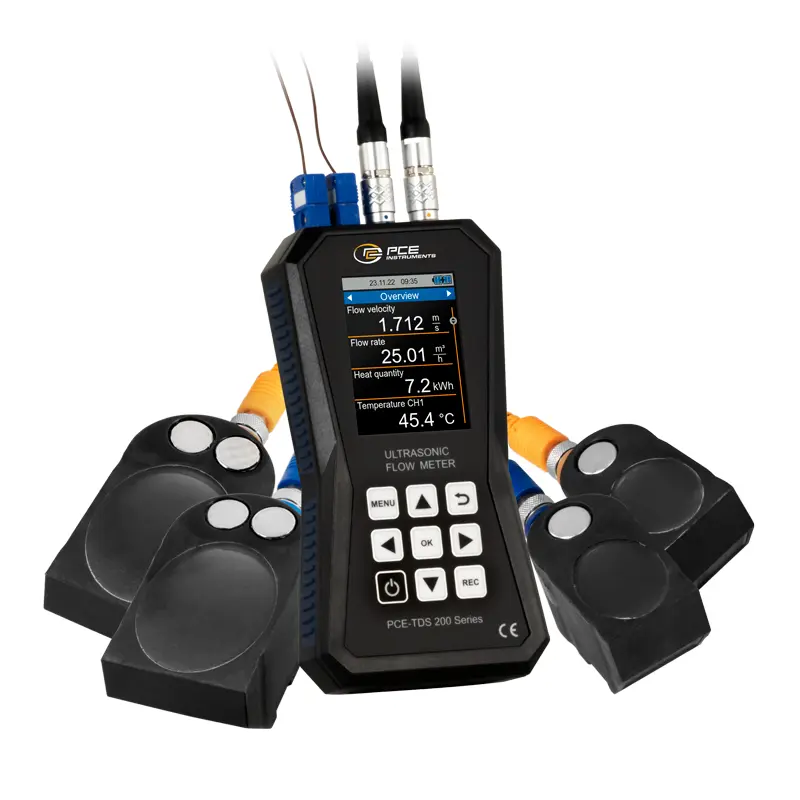

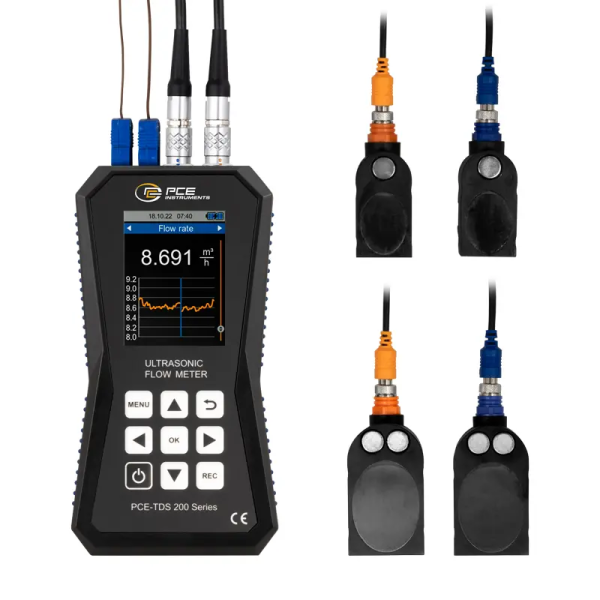

PCE-TDS 200+ ML Ultrasonik Debimetre
ÜRÜNE GENEL BAKIŞ :
Ultrasonik Debimetre
32 GB veri belleği / ±32 m/s ölçüm aralığı / Ölçüm değerinin ± %0.5’i tekrarlanabilirlik /
Çeşitli ölçüm sensörleri / Alarm sınır değeri / 2.8 inç LCD ekran / Tüm sıvı neler için /
Opsiyonel ISO ya da DAkkS kalibrasyon sertifikası
ÜRÜNÜN GENEL ÖZELLİKLERİ:
Ultrasonik debimetre PCE-TDS 200+ ML’nin ölçüm aralığı ±32 m/s’dir. Ultrasonik debimetre, DN ≥50 boru çapı için ölçüm değerinin ± %1.5’i; DN <50 boru çapı için ölçüm değerinin ± %3.5’i hassasiyet ve ölçüm değerinin ± %0.5’i tekrarlanabilirlik ile hassas bir ölçüm cihazıdır. Sensörlerin ultrasonik debimetreye takılması için kurulum kılavuzu mevcuttur. Kurulum kılavuzu, ultrasonik debimetrenin sinyal kalitesini grafiksel olarak gösterir. Bunun haricinde, ultrasonik debimetre sensörlerinin birbirlerinden doğru mesafede yerleştirilip yerleştirilmediği de grafiksel olarak gösterilir. Ultrasonik debimetre ile akış ölçümleri gerçekleştirmek için boru ve sıvı nesne özellikleri girildikten sonra akış hızı, debi ve hacim görüntülenir. Ultrasonik debimetre, ölçüm değerlerini görüntülemek için m³, l, gal, igl, mgl, cg, bal, ib ve ob gibi çeşitli ölçüm birimlerini kullanır.
Ultrasonik debimetrenin data logger fonksiyonu aracılığıyla ölçüm sırasında ölçüm değerlerini kaydetmek mümkündür. Ultrasonik debimetre için başlatma ve durdurma koşulları ve 1 saniyeden 12 saate kadar kayıt aralığı ayarlanabilir. Ultrasonik debimetrenin bir bellek noktası, tüm ölçüm değerlerini içerir. Ölçüm değerleri, ultrasonik debimetrenin 32 GB dahili belleğinde kaydedilir. Ultrasonik debimetrede 10 milyon ölçüm noktası kaydedilebilir.
Opsiyonel yazılım kullanılarak ultrasonik debimetrede kaydedilen ölçüm değerleri okunabilir. Ultrasonik debimetre ile elde edilen ölçüm değerleri analiz için tablo ve grafik şeklinde görüntülenebileceği gibi daha fazla işlenmesi için .csv dosya formatında dışarı aktarılabilir. Alternatif olarak, yazılım aracılığıyla PDF raporu da oluşturulabilir. Ultrasonik debimetre, basitleştirilmiş kullanım için yazılım aracılığıyla ayarlanabilir. Yazılım kullanılarak ultrasonik debimetre ile elde edilen ölçüm değerlerinin canlı görünümü de mümkündür.
Ultrasonik debimetre ile ısı miktarını belirlemek için iki termokupl gerekir. Bu termokupllar PCE-TDS 200+ ile kullanılabilir. Ultrasonik debimetrenin iki termokuplu bir boru sisteminin akışına ve dönüşüne bağlanır. Ultrasonik debimetre, sıcaklık farkına ve ölçülen akış hızına bağlı olarak ısı miktarını belirleyebilir. Ultrasonik debimetre, gerekli durumlarda ölçüm esnasında eş zamanlı olarak ısı miktarı birimi başına maliyetleri hesaplayabilir ve görüntüleyebilir. Bu nedenle, ultrasonik debimetre, ısıtma sistemlerinin denetiminde kullanılabilir.
Ultrasonik debimetrenin renkli LCD ekranı 2.8 inç boyutu sayesinde ölçüm değerlerinin kolay bir şekilde okunmasını sağlar. Ultrasonik debimetre için ISO ya da DAkkS kalibrasyon sertifikası opsiyonel olarak mevcuttur.
PCE-TDS 200 M SENSOR
DN 50 … 700 / 57 … 720 mm boru çapları için orta sensör çifti. Bu sensör çifti orta büyüklükteki borularda akış ölçümü için uygundur. Ultrasonik debimetrenin sensörleri, dahili mıknatıslar sayesinde demir içeren metal borulara takılabilir. Alternatif olarak, sensörler, çıkarılabilir kablo bağları ile boruya monte edilebilir. Sıcaklık direnci -30 … +160 °C arasındadır.
PCE-TDS 200 L SENSOR
DN 300 … 6000 mm boru çapları için büyük sensör çifti. Bu sensör çifti özellikle büyük borular için uygundur. Ultrasonik debimetrenin sensörleri çıkarılabilir kablo bağları ile takılabilir. Sensörler, dahili mıknatıslar sayesinde demir içeren metal borulara takılabilir. Sensörlerin boyutu 91 x 52 x 44 mm’dir.
- Ölçüm aralığı: ±32 m/s
- Veri aktarımı için USB-C arayüzü
- Ölçüm değerlerinin analizi için opsiyonel yazılım
- Tekrarlanabilirlik: ölçüm değerinin ± %0.5’i
- Isı miktarı ölçümü
- 10 milyon ölçüm noktası için veri belleği
- Ayarlanabilir alarm sınırları
- Opsiyonel ISO ya da DAkkS kalibrasyon sertifikası
Teslimat İçeriği:
1 x Ultrasonik Debimetre PCE-TDS 200+ ML,
1 x Akış Sensörü PCE-TDS 200 M SENSOR (çift),
1 x Akış Sensörü PCE-TDS 200 L SENSOR (çift),
2 x Sıcaklık Sensörü TF-RA330,
2 x Bağlantı Kablosu (5 metre),
2 x Çıkarılabilir Kablo Bağı,
1 x Güç Adaptörü,
1 x USB-C Kablosu,
1 x Ultrasonik Bağlantı Jeli,
1 x PCE Ölçüm Bandı,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
ÜRÜNÜN TEKNİK ÖZELLİKLERİ:
| Debi Ölçümü | ||
| Ölçüm Aralığı | ±32 m/s | |
| Çözünürlük | 0.001 m/s | |
| Hassasiyet |
DN ≥50 mm: > 0.3 m/s hızlar için ölçüm değerinin ± %1.5’i |
|
| Tekrarlanabilirlik | Ölçüm değerinin ± %0.5’i | |
| PCE-TDS 200 M SENSOR | Sensör çifti | |
| Boru Çapı | DN 50 ... 700 / 57 ... 720 mm | |
| Sıcaklık Direnci | -30 ... +160 °C | |
| PCE-TDS 200 L SENSOR | ||
| Boru Çapı | DN 300 … 6000 mm | |
| Boyut | 91 x 52 x 44 mm | |
| Ölçüm Yöntemi | Z, V, N, W | |
| Ölçülebilen Nesneler |
- Su |
|
| Sıvıların Kirlilik Oranı | <5% | |
| Boru Malzemesi |
- Bakır CU |
|
| Boru İç Kaplaması |
- Astar yok |
|
| Ölçüm Parametresi | Akış hızı, debi ve hacim | |
| Ölçüm Birimi (Boyut) | mm, in | |
| Ölçüm Birimi (Akış Hızı) | m/s, ft/s | |
| Ölçüm Birimi (Debi) | m³, l, gal, igl, mgl, cf, bal, ib, ob | |
| Zaman Göstergesi | Saniye, dakika, saat, gün | |
| Ölçüm Birimi (Hacim) | m³, l, gal, igl, mgl, cf, bal, ib, ob | |
| Sıcaklık Ölçümü | ||
| Ölçüm Aralığı | Hassasiyet | |
| B Tipi: 600 … 1800 °C | B Tipi: ±(%0.5 + 3 °C) | |
| E Tipi: -100 … +900 °C | E Tipi: ±(%0.4 + 1 °C) | |
| J Tipi: -100 … +1150 °C | J Tipi: ±(%0.4 + 1 °C) | |
| K Tipi: -100 … +1370 °C | K Tipi: ±(%0.4 + 1 °C) | |
| N Tipi: -100 … +1150 °C | N Tipi: ±(%0.4 + 1 °C) | |
| R Tipi: 0 … 1700 °C | R Tipi: ±(%0.5 + 3 °C) | |
| S Tipi: 0 … 1500 °C | S Tipi: ±(%0.5 + 3 °C) | |
| T Tipi: -100 … +400 °C | T Tipi: ±(%0.4 + 1 °C) | |
| Çözünürlük | 0.1 °C | |
| Bağlanabilir Termokupllar | B, E, J, K, N, R, S, T | |
| Ölçüm Parametresi | Akış hızı, debi, hacim, sıcaklık, ısı çıkışı ve ısı miktarı | |
| Ölçüm Birimi (Sıcaklık) | °C / °F | |
| Ölçüm Birimi (Isı Miktarı) | K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu | |
| Ölçüm Birimi (Isı Çıkışı) | W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h | |
| Maliyet Göstergesi | EUR, Pfund, USD, Türk Lirası, Zloty, Yen | |
| Diğer Teknik Özellikler | ||
| Ekran | 2.8 inç LCD ekran | |
| Ölçüm Birimi | Metrik / İngiliz | |
| Menü Dili |
Almanca, İngilizce, Fransızca, İspanyolca, İtalyanca, Felemenkçe, Portekizce, Danca, Türkçe, Lehçe, Rusça, Çince, Japonca | |
| Çevre ve Depolama Koşulları |
Sıcaklık: -20 … +65 °C |
|
| Data Logger | 32 GB bellek kapasitesi / 10 milyon ölçüm noktası | |
| Arayüz | USB (online ölçüm, dahili belleğin okunması ve pilin şarj edilmesi için) | |
| Koruma Sınıfı | IP52 | |
| Güç Kaynağı |
Dahili: LiPo pil (3.7 V, 2500 mAh) |
|
| Çalışma Süresi | Yaklaşık 10 saat | |
| Boyut | 165 x 85 x 32 mm | |
| Ağırlık | 255 g | |
