PCE-TDS 200+ L Debimetre
ÜRÜNE GENEL BAKIŞ :

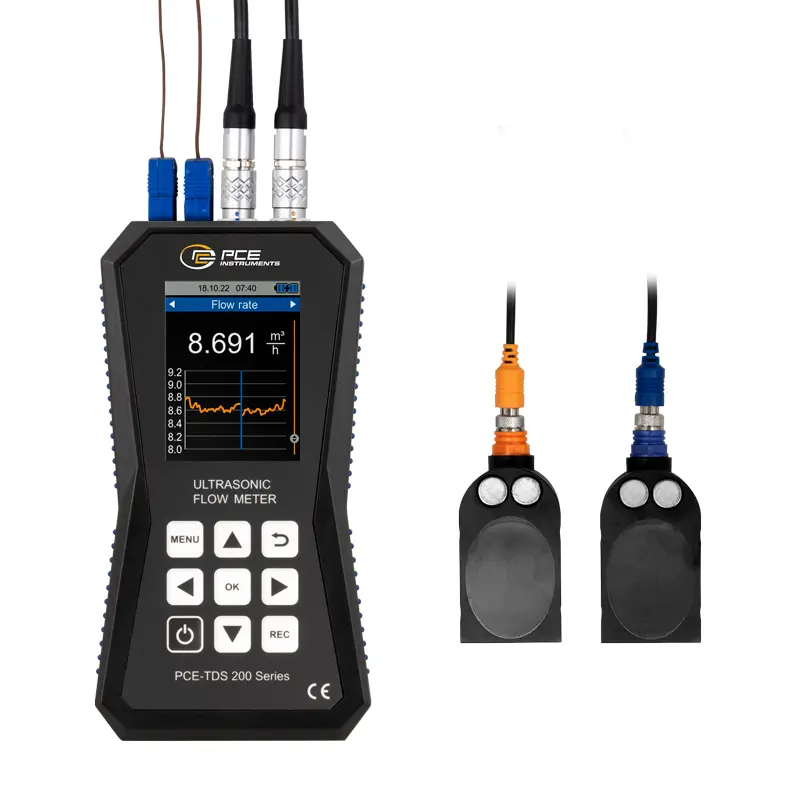

Debimetre PCE-TDS 200+ L
32 GB veri belleği / ±32 m/s ölçüm aralığı / Ölçüm değerinin ± %0.5’i tekrarlanabilirlik /
Çeşitli ölçüm sensörleri / Alarm sınır değeri / 2.8 inç LCD ekran / Tüm sıvı nesneler için /
Opsiyonel ISO ya da DAkkS kalibrasyon sertifikası
Debimetre PCE-TDS 200+ L’nin ölçüm aralığı ±32 m/s’dir. Debimetre, DN ≥50 boru çapı için ölçüm değerinin ± %1.5’i; DN <50 boru çapı için ölçüm değerinin ± %3.5’i hassasiyet ve ölçüm değerinin ± %0.5’i tekrarlanabilirlik ile hassas bir ölçüm cihazıdır. Sensörlerin debimetreye takılması için kurulum kılavuzu mevcuttur. Kurulum kılavuzu, debimetrenin sinyal kalitesini grafiksel olarak gösterir. Bunun haricinde, debimetre sensörlerinin birbirlerinden doğru mesafede yerleştirilip yerleştirilmediği de grafiksel olarak gösterilir. Debimetre ile akış ölçümleri gerçekleştirmek için boru ve sıvı nesne özellikleri girildikten sonra akış hızı, debi ve hacim görüntülenir. Debimetre, ölçüm değerlerini görüntülemek için m³, l, gal, igl, mgl, cg, bal, ib ve ob gibi çeşitli ölçüm birimlerini kullanır.
Debimetrenin data logger fonksiyonu aracılığıyla ölçüm sırasında ölçüm değerlerini kaydetmek mümkündür. Debimetre için başlatma ve durdurma koşulları ve 1 saniyeden 12 saate kadar kayıt aralığı ayarlanabilir. Debimetrenin bir bellek noktası, tüm ölçüm değerlerini içerir. Ölçüm değerleri, debimetrenin 32 GB dahili belleğinde kaydedilir. Debimetrede 10 milyon ölçüm noktası kaydedilebilir.
Opsiyonel yazılım kullanılarak debimetrede kaydedilen ölçüm değerleri okunabilir. Debimetre ile elde edilen ölçüm değerleri analiz için tablo ve grafik şeklinde görüntülenebileceği gibi daha fazla işlenmesi için .csv dosya formatında dışarı aktarılabilir. Alternatif olarak, yazılım aracılığıyla PDF raporu da oluşturulabilir. Debimetre, basitleştirilmiş kullanım için yazılım aracılığıyla ayarlanabilir. Yazılım kullanılarak debimetre ile elde edilen ölçüm değerlerinin canlı görünümü de mümkündür.
Debimetre ile ısı miktarını belirlemek için iki termokupl gerekir. Bu termokupllar PCE-TDS 200+ ile kullanılabilir. Debimetrenin iki termokuplu bir boru sisteminin akışına ve dönüşüne bağlanır. Debimetre, sıcaklık farkına ve ölçülen akış hızına bağlı olarak ısı miktarını belirleyebilir. Debimetre, gerekli durumlarda ölçüm esnasında eş zamanlı olarak ısı miktarı birimi başına maliyetleri hesaplayabilir ve görüntüleyebilir. Bu nedenle, debimetre, ısıtma sistemlerinin denetiminde kullanılabilir.
Debimetrenin renkli LCD ekranı 2.8 inç boyutu sayesinde ölçüm değerlerinin kolay bir şekilde okunmasını sağlar. Debimetre için ISO ya da DAkkS kalibrasyon sertifikası opsiyonel olarak mevcuttur.
PCE-TDS 200 L SENSOR
DN 300 … 6000 mm boru çapları için büyük sensör çifti. Bu sensör çifti özellikle büyük borular için uygundur. Debimetrenin sensörleri çıkarılabilir kablo bağları ile takılabilir. Sensörler, dahili mıknatıslar sayesinde demir içeren metal borulara takılabilir. Sensörlerin boyutu 91 x 52 x 44 mm’dir.
- Ölçüm aralığı: ±32 m/s
- Veri aktarımı için USB-C arayüzü
- Ölçüm değerlerinin analizi için opsiyonel yazılım
- Tekrarlanabilirlik: ölçüm değerinin ± %0.5’i
- Isı miktarı ölçümü
- 10 milyon ölçüm noktası için veri belleği
- Ayarlanabilir alarm sınırları
- Opsiyonel ISO ya da DAkkS kalibrasyon sertifikası
ÜRÜNÜN GENEL ÖZELLİKLERİ:
teslimat içeriği:
1 x Debimetre PCE-TDS 200+ L,
2 x Sıcaklık Sensörü TF-RA330,
1 x Akış Sensörü PCE-TDS 200 L SENSOR (çift),
2 x Bağlantı Kablosu (5 metre),
2 x Çıkarılabilir Kablo Bağı,
1 x Güç Adaptörü,
1 x USB-C Kablosu,
1 x Ultrasonik Bağlantı Jeli,
1 x PCE Ölçüm Bandı,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
ÜRÜNÜN TEKNİK ÖZELLİKLERİ:
| Debi Ölçümü | ||
| Ölçüm Aralığı | ±32 m/s | |
| Çözünürlük | 0.001 m/s | |
| Hassasiyet |
DN ≥50 mm: > 0.3 m/s hızlar için ölçüm değerinin ± %1.5’i |
|
| Tekrarlanabilirlik | Ölçüm değerinin ± %0.5’i | |
| PCE-TDS 200 L SENSOR | Sensör çifti | |
| Boru Çapı | DN 300 ... 6000 mm | |
| Boyut | 91 x 52 x 44 mm | |
| Ölçüm Yöntemi | Z, V, N, W | |
| Ölçülebilen Nesneler |
- Su |
|
| Sıvıların Kirlilik Oranı | <5% | |
| Boru Malzemesi |
- Bakır CU |
|
| Boru İç Kaplaması |
- Astar yok |
|
| Ölçüm Parametresi | Akış hızı, debi ve hacim | |
| Ölçüm Birimi (Boyut) | mm, in | |
| Ölçüm Birimi (Akış Hızı) | m/s, ft/s | |
| Ölçüm Birimi (Debi) | m³, l, gal, igl, mgl, cf, bal, ib, ob | |
| Zaman Göstergesi | Saniye, dakika, saat, gün | |
| Ölçüm Birimi (Hacim) | m³, l, gal, igl, mgl, cf, bal, ib, ob | |
| Sıcaklık Ölçümü | ||
| Ölçüm Aralığı | Hassasiyet | |
| B Tipi: 600 … 1800 °C | B Tipi: ±(%0.5 + 3 °C) | |
| E Tipi: -100 … +900 °C | E Tipi: ±(%0.4 + 1 °C) | |
| J Tipi: -100 … +1150 °C | J Tipi: ±(%0.4 + 1 °C) | |
| K Tipi: -100 … +1370 °C | K Tipi: ±(%0.4 + 1 °C) | |
| N Tipi: -100 … +1150 °C | N Tipi: ±(%0.4 + 1 °C) | |
| R Tipi: 0 … 1700 °C | R Tipi: ±(%0.5 + 3 °C) | |
| S Tipi: 0 … 1500 °C | S Tipi: ±(%0.5 + 3 °C) | |
| T Tipi: -100 … +400 °C | T Tipi: ±(%0.4 + 1 °C) | |
| Çözünürlük | 0.1 °C | |
| Bağlanabilir Termokupllar | B, E, J, K, N, R, S, T | |
| Ölçüm Parametresi | Akış hızı, debi, hacim, sıcaklık, ısı çıkışı ve ısı miktarı | |
| Ölçüm Birimi (Sıcaklık) | °C / °F | |
| Ölçüm Birimi (Isı Miktarı) | K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu | |
| Ölçüm Birimi (Isı Çıkışı) | W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h | |
| Maliyet Göstergesi | EUR, Pfund, USD, Türk Lirası, Zloty, Yen | |
| Diğer Teknik Özellikler | ||
| Ekran | 2.8 inç LCD ekran | |
| Ölçüm Birimi | Metrik / İngiliz | |
| Menü Dili |
Almanca, İngilizce, Fransızca, İspanyolca, İtalyanca, Felemenkçe, Portekizce, Danca, Türkçe, Lehçe, Rusça, Çince, Japonca | |
| Çevre ve Depolama Koşulları |
Sıcaklık: -20 … +65 °C |
|
| Data Logger | 32 GB bellek kapasitesi / 10 milyon ölçüm noktası | |
| Arayüz | USB (online ölçüm, dahili belleğin okunması ve pilin şarj edilmesi için) | |
| Koruma Sınıfı | IP52 | |
| Güç Kaynağı |
Dahili: LiPo pil (3.7 V, 2500 mAh) |
|
| Çalışma Süresi | Yaklaşık 10 saat | |
| Boyut | 165 x 85 x 32 mm | |
| Ağırlık | 255 g | |
