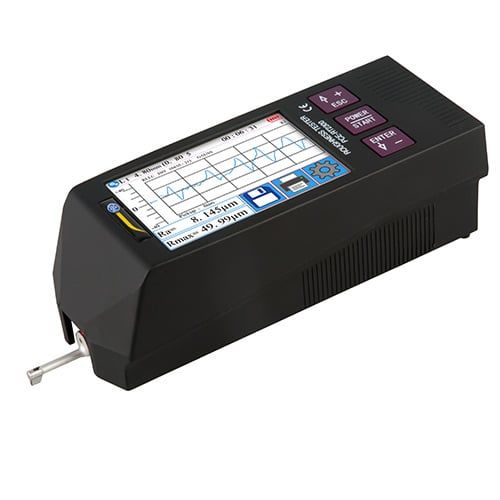

PCE-RT 2300 Yüzey Ölçüm Cihazı
Açıklama: Pürüzlülük Ölçüm Cihazı PCE-RT 2300
Hızlı pürüzlülük tespiti (Ra, Rz, Rq, Rt vb.) / Taşınabilir / Çıkarılabilir
motor ünitesi / Dokunmatik ekran / Arayüz
Pürüzlülük ölçüm cihazı PCE-RT 2300, yüzey pürüzlülüğünü ölçmek için
kullanılır. Pürüzlülük ölçüm cihazında çıkarılabilir motor ünitesi bulunur. Bu
özellik, küçük ya da dar profillerde bile yüzey pürüzlülüğünün belirlenmesini

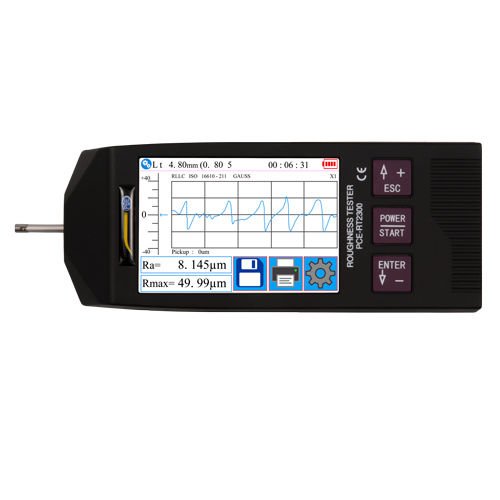

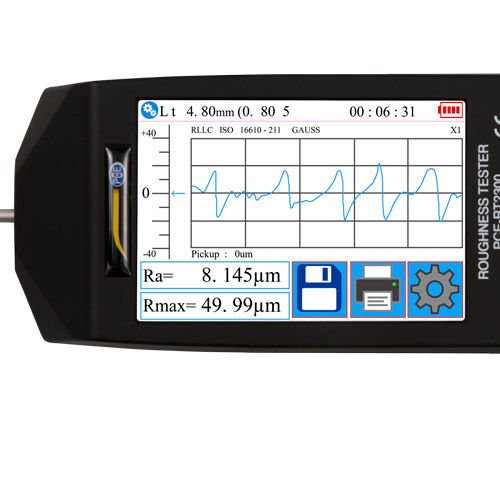

sağlar. Ölçüm değerleri, pürüzlülük ölçüm cihazının büyük LCD ekranında
görüntülenir. Pürüzlülük ölçüm cihazı, dahili pil ile çalışır ve pil USB güç
adaptörü ile şarj edilebilir.

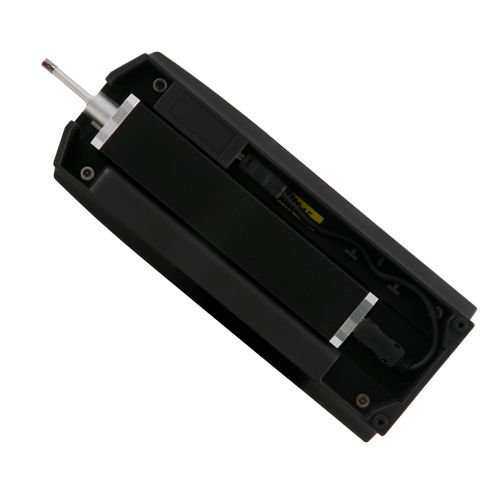

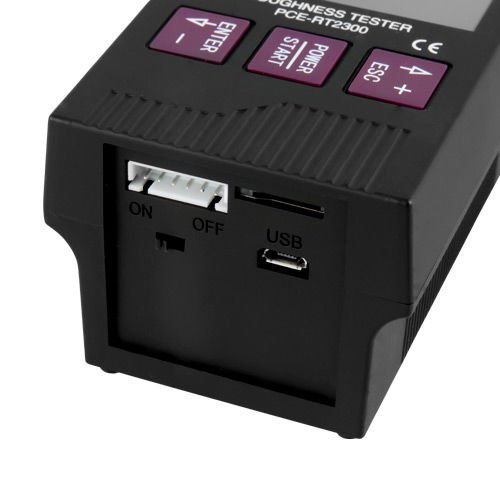

Çıkarılabilir motor ünitesi, pürüzlülük ölçüm cihazının ana ünitesine kablo ile

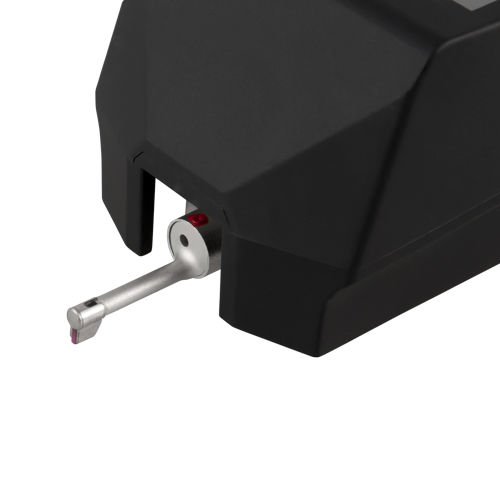

bağlanır. Elmas ölçüm ucu, motor ünitesine monte edilmiştir ve pürüzlülüğün
ölçüleceği yüzeye maksimum 4 mN kuvvet uygular. Pürüzlülük ölçüm cihazı, ISO,
ANSI ve JIS standartlarına göre ölçüm gerçekleştirir.
Pürüzlülük ölçüm cihazı hakkında bilinmesi gerekenler:
Rz = ortalama pürüzlülük derinliği
Ortalama pürüzlülük derinliği Rz, bitişik birkaç ayrı ölçüm bölümünün en büyük
tek pürüzlülüğünün aritmetik ortalamasıdır.
Ra = aritmetik ortalama pürüzlülüğü
Ra, uluslararası olarak uygulanan pürüzlülük parametresidir. Referans bölümü
içindeki profil sapmalarının mutlak değerlerinin aritmetik ortalamasıdır.
Ölçülen Ra değeri her zaman aynı pürüzlülük profilinde belirlenen Rz değerinden
daha küçüktür.
Rt = maksimum pürüzlülük derinliği
Maksimum pürüzlülük derinliği Rt, ölçüm bölümünün en yüksek ve en düşük noktası
arasındaki mesafedir.
Rq = ortalama pürüzlülüğün karekökü
Rq, her bir ölçüm mesafesi I içindeki tüm ordinat değerlerinin ortalama
kareköküdür. Rq, RMS (Ortalama Karekökü) tanımına karşılık gelir.
Özellikler: - Dokunmatik ekran
- Tüm pürüzlülük değerlerinin ölçümü
- Pil ile çalışır
- Farklı filtreler ayarlanabilir
- Elmas ölçüm ucu
- Çıkarılabilir motor ünitesi
Teknik Bilgiler: Ölçüm Aralığı 320 µm
Hassasiyet ± 10%
Tekrarlanabilirlik ± 7%
Çözünürlük ± 20 µm: 0.01 µm
± 40 µm: 0.02 µm
± 80 µm: 0.04 µm
Ölçüm Parametresi Ra, Rz, Rq, Rt, Rc, Rp, Rv, R3z, R3y, Rz (JIS), Ry, Rs, Rsk, Rku,
Rmax, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2
Standart ISO 4287, ANSI b46.1, DIN 4768, JIS b601
Grafik Birincil profil (pürüzlülük + dalgalılık)
Pürüzlülük profili (pürüzlülük)
Yük eğrileri
Ölçüm Filtresi RC, PC-RC, Gauss, D-P
Kesme Uzunluğu (Cut 0.25 mm / 0.8 mm / 2.5 mm
Off)
Hareket Uzunluğu 1 ... 5 * cut-off uzunluğu
Maks. 17.5 mm (ölçüm öncesi ve sonrası dahil)
Sensör Elmas ölçüm ucu, 90°
5 µm
Sensör Temas Kuvveti < 4 mN
Tarama Hızı 0.25 mm: 0.135 mm/s
0.8 mm: 0.5 mm/s
2.5 mm: 1 mm/s
Ekran 3.5 inç LCD ekran
Güç Kaynağı 3.7 V lityum iyon pil
5 V / 800 mA USB güç adaptörü
Pil Ömrü 50 saat
Çevre Koşulları -20 … +40 °C, maks. %90 n.o
Depolama Koşulları -40 … +60 °C, maks. %90 n.o
Boyut Ana ünite: 158 x 55 x 52 mm
Motor ünitesi: 115 x 23 x 27 mm
Ağırlık Yaklaşık 500 g
Teslimat İçeriği: 1 x Pürüzlülük Ölçüm Cihazı PCE-RT 2300,
1 x Mikro Sensör,
1 x Çıkarılabilir Motor Ünitesi,
1 x Tripod (Motor ünitesi için),
2 x Bağlantı Kablosu (Motor ünitesi için)
1 x Şarj Aleti,
1 x Arayüz Kablosu,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
