PCE-RT 2200 Pürüzlülük Ölçüm Cihazı

Açıklama: Pürüzlülük Ölçüm Cihazı PCE-RT 2200
Büyük grafik OLED ekran / Şarj edilebilir pil / 20 ölçüm işlemi kaydı /
Çeşitli ölçüm parametreleri / Pili şarj etmek ve hafızayı okumak için mikro USB
arayüzü

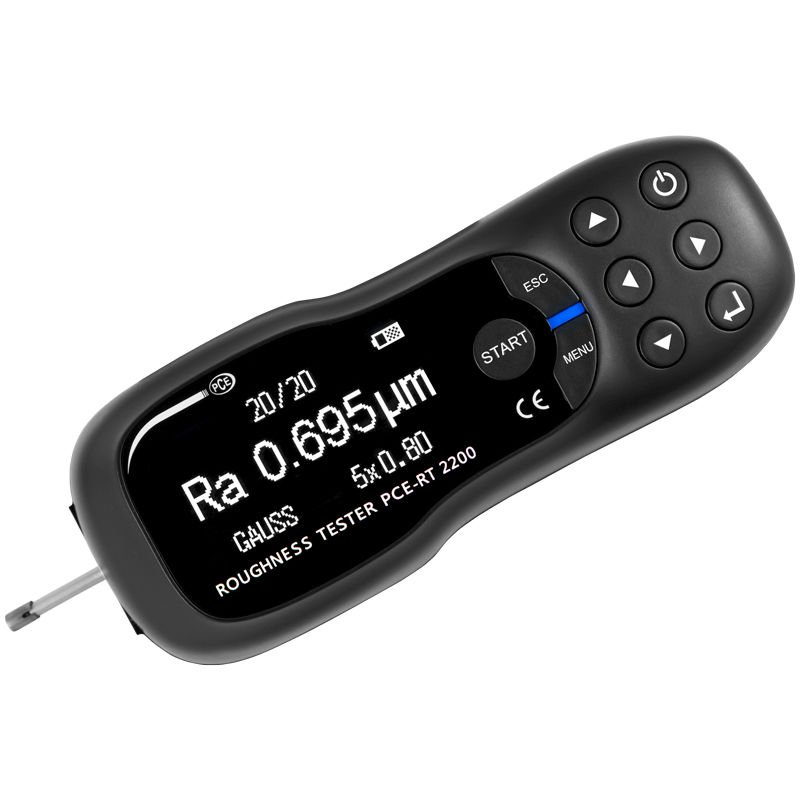

Pürüzlülük ölçüm cihazı PCE-RT 2200, büyük OLED ekranlı, kullanımı kolay ve

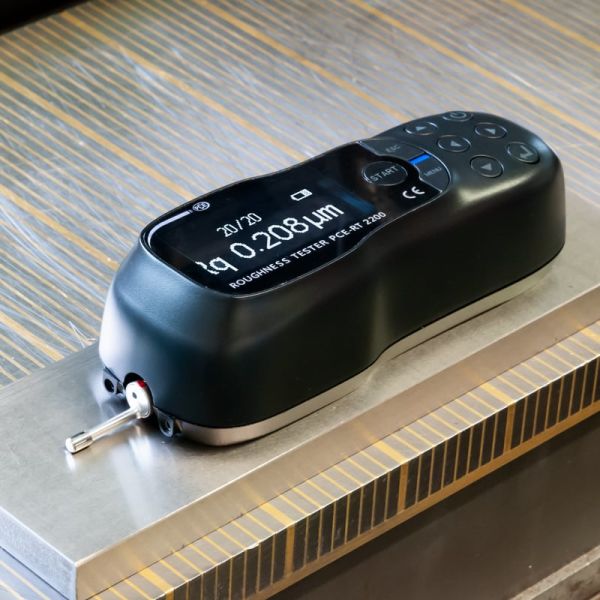

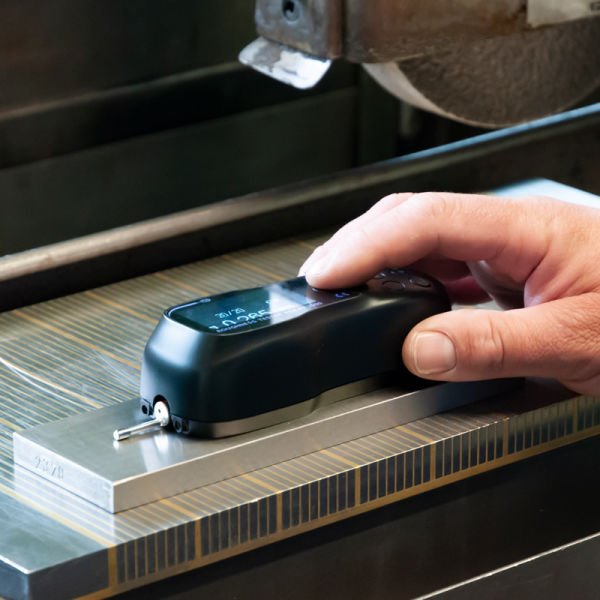

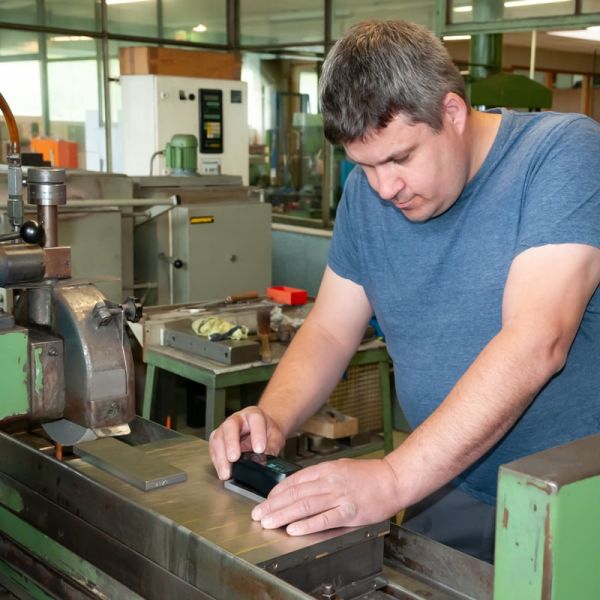

taşınabilir bir ölçüm cihazıdır. Pürüzlülük ölçüm cihazı, özellikle atölye ya
da laboratuvarlarda hızlı ve hassas ölçümler gerçekleştirmek için uygundur.
Pürüzlülük ölçüm cihazı, yüksek hızda ve düşük enerji tüketimi ile veri işleme
ve kontrol için DSP çipi kullanır. Pürüzlülük ölçüm cihazında seçilebilecek
ölçüm parametreleri şunlardır: Ra, Rq, Rsm, Rz, Rt, Rp, Rv, Rc, Rmax, Ry (JIS),
Rz (JIS), RP (ASME), Rpm (ASME), Rv (ASME), R3z, R3zmax, Rz1max, Rmr (c), Rdc,
Rmr.

Gerçekleştirilen ölçümler pürüzlülük ölçüm cihazında bulunan dahili hafızaya
otomatik olarak kaydedilir. Kaydedilen veriler, pürüzlülük ölçüm cihazında

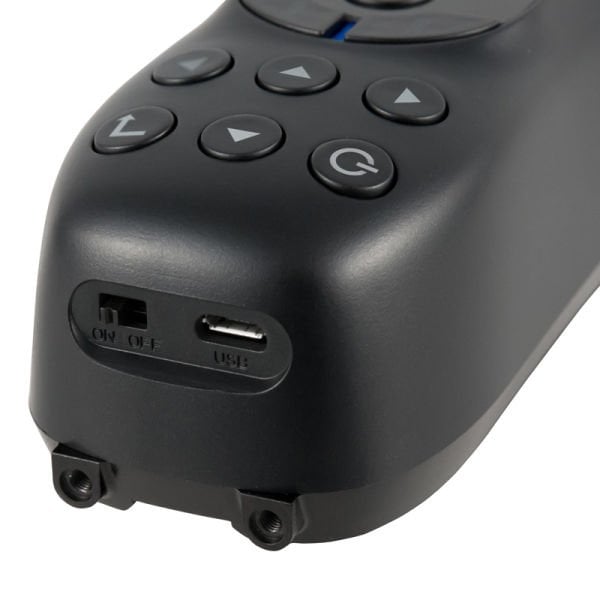

bulunan mikro USB arayüzü aracılığıyla bilgisayara aktarılabilir ve yazılım

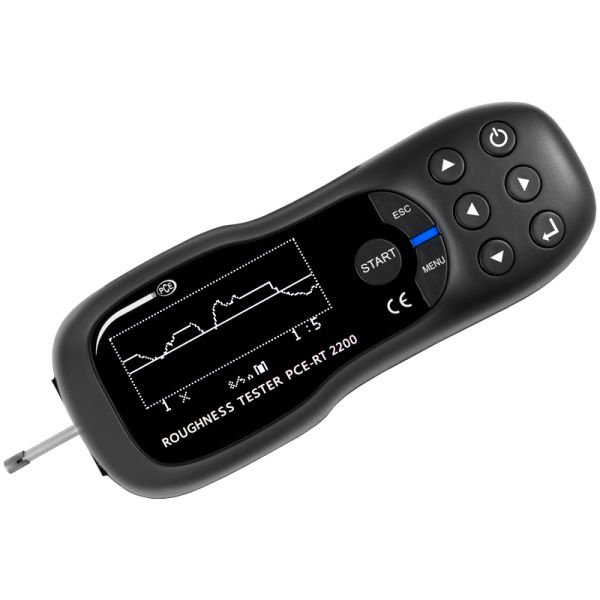

kullanılarak analiz edilebilir. Ölçüm verilerinin yanı sıra dalga seyri de
ölçümden sonra pürüzlülük ölçüm cihazının OLED ekranında görüntülebilir.

Çoğu zaman, test nesnesinin temas yüzeyi çok küçük olduğu için pürüzlülük ölçüm
cihazının ölçüm için uygun şekilde yerleştirilmesini engeller. Bu gibi
durumlara karşı pürüzlülük ölçüm cihazının teslimat içeriğinde sabitleme
mekanizması da yer alır. Böylece, pürüzlülük ölçüm cihazı ile küçük numunelerde
de ölçüm gerçekleştirilebilir.

Özellikler: - 21 parametre seçimi
- Büyük grafik OLED ekran
- Hızlı ve hassas ölçüm
- 3 farklı cut off uzunluğu
- Bilgisayar bağlantısı için mikro USB arayüzü
- 20 ölçüm işlemi kaydı

Teknik Bilgiler: Ölçüm Parametresi Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc, Rmax, Ry
(JIS), Rz (JIS), RP (ASME), Rpm (ASME), Rv
(ASME), R3z, R3zmax, Rz1max, Rmr (c), Rdc, Rmr
Ölçüm Aralığı Ra, Rq, Rc: 0.005 ... 16 µm
Rsm: 5 … 1000 µm
Rsk: -1 … 1
Rz, Rt, Rp, Rv, Rmax, Ry (JIS), Rz (JIS),
RP (ASME), Rpm (ASME), Rv (ASME),
R3z, R3zmax, Rz1max, Rdc: 0.02 … 200
µm Rmr (c), Rmr: 0 … 100%

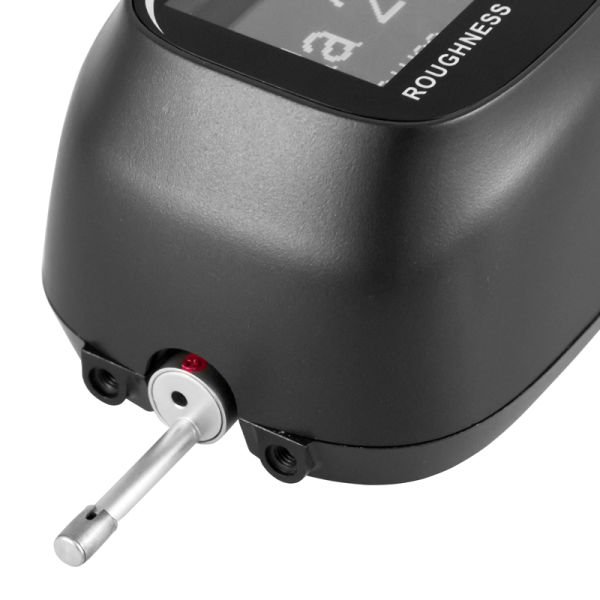

Sensör Yarıçapı 5 µm
Sensör Malzemesi Elmas, 90° açılı
Statik Ölçüm İçin Önerilen Maksimum 4 mN (0.4 gf)
Kuvvet
Ölçüm Prensibi Endüktif
Uzunlamasına Kılavuz Çubuğu Yarıçapı 45 mm
Standart ANSIB46.1 / ASMEB46.1 (DIN EN ISO 4287)
Maksimum Tarama Yolu 15 mm
Kesme Uzunluğu (Cut-Off) 0.25 mm / 0.8 mm / 2.5 mm
Tarama Hızı 0.25 mm cut-off dalga boyunda: 0.135 mm/s
0.8 mm cut-off dalga boyunda: 0.5 mm/s
2.5 mm cut-off dalga boyunda: 1 mm/s
Geri çekilme hızı: 1 mm/s
Hafıza Tüm parametrelerle 20 ölçüm işlemi
Hassasiyet <±10%
Tekrarlanabilirlik <6%
Ekran OLED
Ölçüm Birimleri μm / μinch (değiştirilebilir)
Arayüz Mikro USB
Güç Kaynağı Şarj edilebilir lityum iyon pil

Teslimat İçeriği: 1 x Pürüzlülük Ölçüm Cihazı PCE-RT 2200,
1 x Mikro Sensör,
1 x Koruyucu Kapak (sensör için),
1 x Sabitleme Mekanizması,
1 x Yazılım,
1 x Kalibrasyon Plakası,
1 x Pürüzlülük Standardı,
1 x USB Kablosu,
1 x Şarj Adaptörü,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
