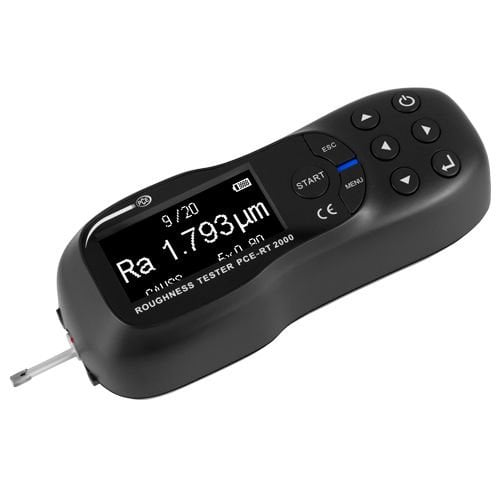

PCE-RT 2000 Pürüzlülük Ölçüm Cihazı

Açıklama: Pürüzlülük Ölçüm Cihazı PCE-RT 2000
Taşınabilir / Hızlı pürüzlülük tespiti / Büyük OLED ekran / Ra, Rq, Rsm, Rsk,
Rz, Rt, Rp, Rv, Rc ölçümü / Sayısal ve grafik gösterim

Pürüzlülük ölçüm cihazı PCE-RT 2000, yüzey pürüzlülüğünün hassas ölçümü için
kullanılır. Pürüzlülük ölçüm cihazı, tüm yüzeylerde kullanılabilir. Pürüzlülük,
pürüzlülük ölçüm cihazında bulunan piezo sensör aracılığıyla kaydedilir.
Pürüzlülük ölçüm cihazı, Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc aralığında ölçüm
yaptığından kalite kontrolünde evrensel olarak kullanılabilen bir ölçüm
cihazıdır.

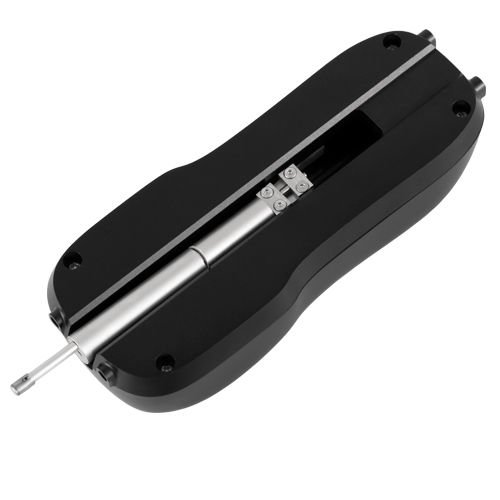

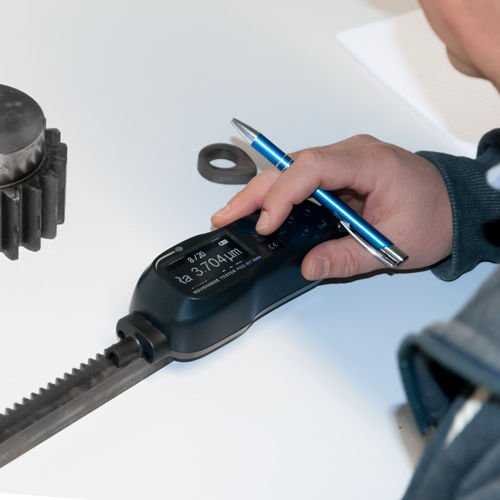

Pürüzlülük ölçüm cihazı, ölçüm gerçekleştirmek için yüzeye yerleştirilir. Ölçüm
işlemi sırasında, yüzey üzerinde bir sensör çekilir ve ölçüm değerleri,

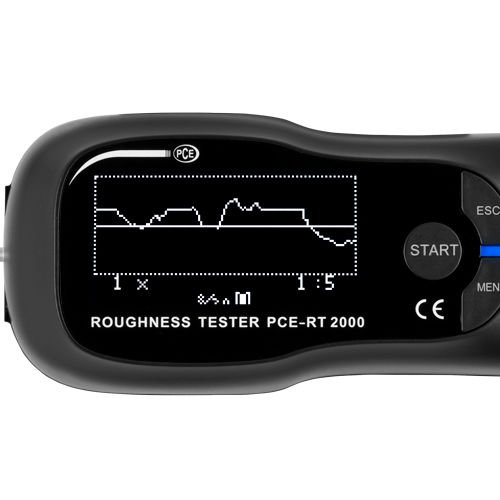

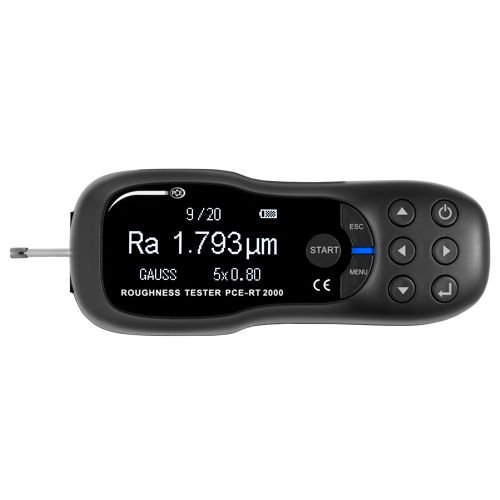

pürüzlülük ölçüm cihazının büyük OLED ekranında görüntülenir. Ölçüm
değerlerinin sayısal gösterimine ek olarak ölçüm profili grafiksel olarak
görselleştirilebilir. Pürüzlülük ölçüm cihazı, şarj edilebilir pil ile çalışır.
Pürüzlülük ölçüm cihazı için mevcut şarj aleti teslimat içeriğine dahildir.
Pürüzlülük ölçüm cihazında pil koruması için otomatik kapanma fonksiyonu
bulunur.

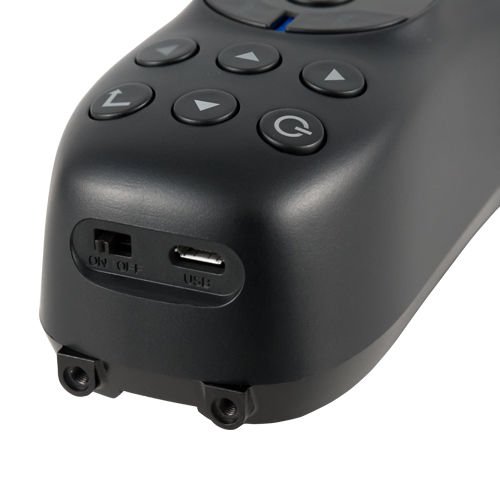

Pürüzlülük ölçüm cihazında mikro USB kablosu bulunur. Bu bağlantı aracılığıyla
pürüzlülük ölçüm cihazı şarj edilebilir. Ölçüm verileri, pürüzlülük ölçüm
cihazından yazılıma aktarılabilir. Böylece, ölçümün tam bir dokümantasyonu
oluşturulabilir.

Rz = ortalama pürüzlülük derinliği
Ortalama pürüzlülük derinliği Rz, bitişik birkaç ayrı ölçüm bölümünün en büyük
tek pürüzlülüğünün aritmetik ortalamasıdır.

Ra = aritmetik ortalama pürüzlülüğü
Ra, uluslararası olarak uygulanan pürüzlülük parametresidir. Referans bölümü
içindeki profil sapmalarının mutlak değerlerinin aritmetik ortalamasıdır.
Ölçülen Ra değeri her zaman aynı pürüzlülük profilinde belirlenen Rz değerinden
daha küçüktür.

Rt = maksimum pürüzlülük derinliği
Maksimum pürüzlülük derinliği Rt, ölçüm bölümünün en yüksek ve en düşük noktası
arasındaki mesafedir.

Rq = ortalama pürüzlülüğün karekökü
Rq, her bir ölçüm mesafesi I içindeki tüm ordinat değerlerinin ortalama
kareköküdür. Rq, RMS (Ortalama Karekökü) tanımına karşılık gelir.

Özellikler: - OLED ekran
- Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc ölçümü

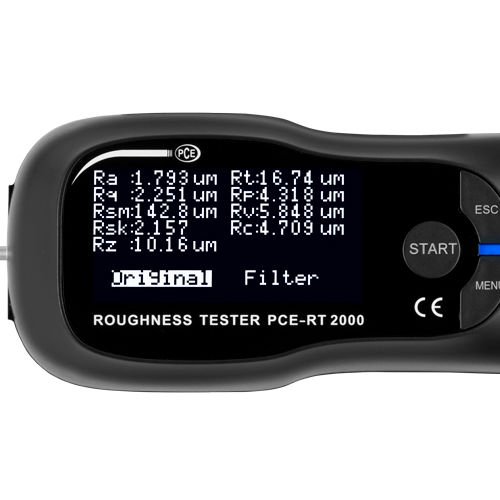

- Ölçüm değerlerinin sayısal ve grafik olarak gösterimi
- Mikro USB arayüzü
- 3 farklı cut off uzunluğu
- Bilgisayar yazılımı
- İstatistik fonksiyonu
- Pil ile çalışır

Teknik Bilgiler: Ölçüm Parametresi Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc
Ölçüm Aralığı Ra, Rq, Rc: 0.005 µm ... 16 µm
Rz, Rt, Rp, Rv: 0.02 µm ... 200 µm
Rsm: 5 µm … 1000 µm
Rsk: -1 … 1

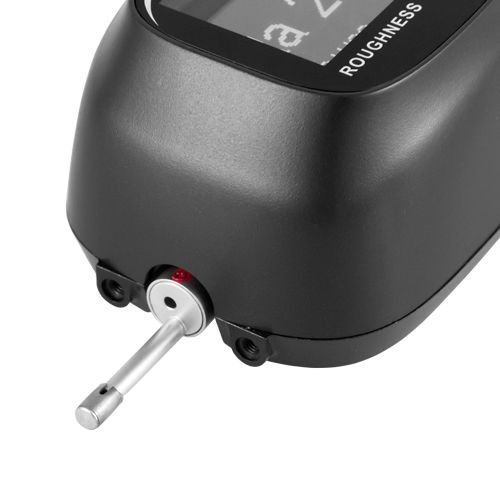

Sensör Yarıçapı 5 µm
Sensör Malzemesi Elmas, 90° açılı
Statik Ölçüm İçin Önerilen Maksimum 4 mN (0.4 gf)
Kuvvet
Ölçüm Prensibi Endüktif
Uzunlamasına Kılavuz Çubuğu Yarıçapı 45 mm
Standart ANSIB46.1 / ASMEB46.1 (DIN EN ISO 4287)
Maksimum Tarama Yolu 15 mm
Kesme Uzunluğu (Cut-Off) 0.25 mm cut-off dalga boyunda: 0.135 mm/s
0.8 mm cut-off dalga boyunda: 0.5 mm/s
2.5 mm cut-off dalga boyunda: 1 mm/s
Geri çekilme hızı: 1 mm/s
Hassasiyet <±10%
Tekrarlanabilirlik <6%
Ekran OLED
Ölçüm Birimleri μm / μinch (değiştirilebilir)
Arayüz Mikro USB
Güç Kaynağı Şarj edilebilir lityum iyon pil

Teslimat İçeriği: 1 x Pürüzlülük Ölçüm Cihazı PCE-RT 2000,
1 x Mikro Sensör,
1 x Koruyucu Kapak (sensör için),
1 x Sabitleme Mekanizması,
1 x Yazılım,
1 x Kalibrasyon Plakası,
1 x Pürüzlülük Standardı,
1 x USB Kablosu,
1 x Şarj Adaptörü,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
