PCE-RT 1200 Pürüzlülük Ölçer

%10
71.848,35 TL
79.831,50 TL
Marka
Pce
Fiyat
1.534,90 EUR + KDV
* 7.005,21 TL den başlayan taksitlerle!!
Adet
Sınırlı stok
Stok için tel açınız

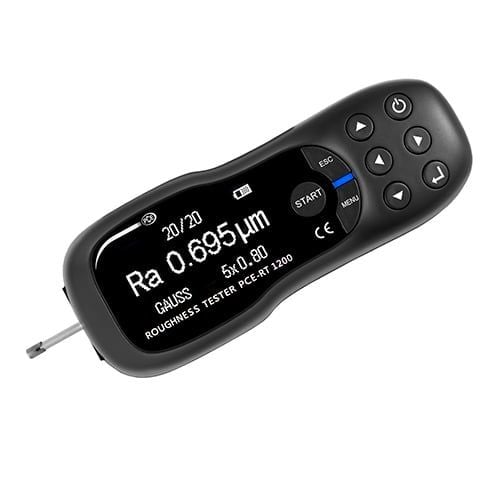

Açıklama: Pürüzlülük Ölçüm Cihazı PCE-RT 1200
Taşınabilir / Ra, Rz, Rq ve Rt’nin hızlı tespiti / Büyük OLED ekran / Mikro USB
arayüzü /
Kalibrasyon plakası ve pürüzlülük standardı dahil / Ölçüm yazılımı / Sabit
lityum iyon pil

Pürüzlülük ölçüm cihazı PCE-RT 1200, yüzey pürüzlülüğünü belirlemek için
kullanılır. Pürüzlülük ölçüm cihazı, mobil kullanım sağlayan kompakt ve
taşınabilir bir ölçüm cihazıdır. Pürüzlülük ölçüm cihazı, güç kaynağı olarak
güçlü bir pil kullandığından doğrudan yerinde ölçümler gerçekleştirebilir.
Pürüzlülük ölçüm cihazı, laboratuvarda, üretimde ve yüzey pürüzlülüğünün
belirlenmesi gereken her yerde kullanılabilir. Ölçüm değerleri, pürüzlülük
ölçüm cihazının kolay okunabilir OLED ekranında doğrudan görüntülenir.

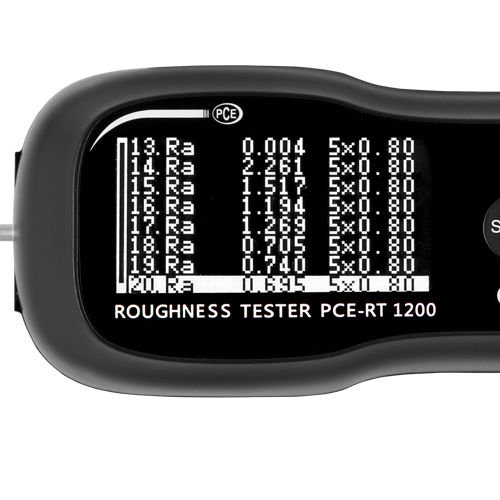

Pürüzlülük ölçüm cihazında 20 ölçüm değeri kaydedilebilir ve sonrasında bu
ölçüm değerleri mikro USB arayüzü aracılığıyla okunabilir. Bunu yapmak için,
USB kablosu gibi teslimat içeriğinde yer alan yazılım kullanılabilir.

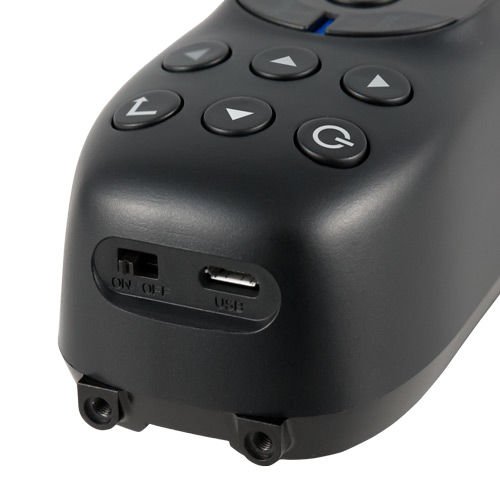

Pürüzlülük ölçüm cihazının dahili şarj edilebilir pili, mikro USB arayüzü
aracılığıyla şarj edilebilir. Yazılım, özellikle ölçüm serileri söz konusu
olduğunda uygundur. Ölçüm verileri yazılıma aktarılarak doğrudan ekranda
değerlendirilebilir.

Pürüzlülük ölçüm cihazında sensörü dış etkilerden koruyan ve pürüzlülük ölçüm
cihazına kolay bir şekilde vidalanabilen koruyucu kapak bulunur. Pürüzlülük
standardı ve kalibrasyon plakası da pürüzlülük ölçüm cihazının teslimat
içeriğine dahildir ve ölçüm sonuçlarının doğruluğunun kontrol edilmesini
sağlar.

Pürüzlülük ölçümü sırasında pürüzlülüğün belirlenmesi için farklı teknolojiler
ve farklı pürüzlülük ölçüm cihazları kullanılır. Temaslı ve temassız ölçüm
yöntemleri arasında büyük bir fark vardır ve bu iki farklı yöntemde yüzey
pürüzlülüğü parametrelerinin belirlenmesine yönelik farklı yaklaşımlar
uygulanır. Bu nedenle, temaslı ölçüm gerçekleştiren bir pürüzlülük ölçüm
cihazı, tek yollu bir tarama sistemi, iki yollu bir tarama sistemi ya da
referans düzlemi tarama sistemi ile çalışabilir. Pürüzlülük ölçüm cihazı PCE-RT
1200, ISO 3274 ile uyumlu temas yöntemine göre çalışır. Bu, pürüzlülük ölçüm

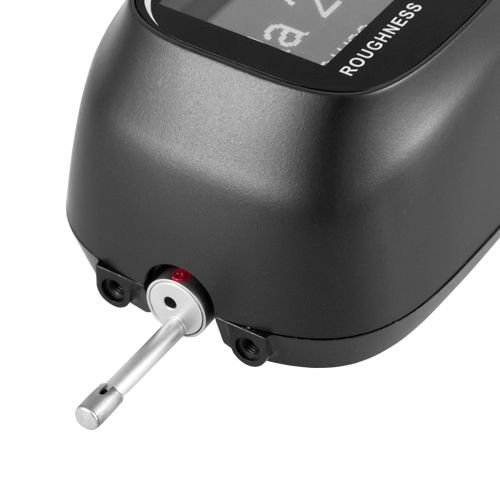

cihazının sensör ucunun (elmas) test nesnesi yüzeyi üzerinde yatay yönde sabit
bir hızda çekildiği bir yöntemdir. Sensör ucunun yatay yer değiştirmesi aynı
anda dikey sapmasına neden olur. Bu kayma, pürüzlülük ölçüm cihazındaki
endüktif yer değiştirme ölçümü ile kaydedilir ve test nesnesinin yüzey
profiline karşılık gelir. Böylece, pürüzlülük ölçüm cihazı, yüzey profilini ve
şekildeki sapmaları algılar ve buna göre pürüzlülük parametrelerini ve
profillerini hesaplar.

Pürüzlülük parametrelerinin tespitinde sensör ucu da önemli bir parametredir.
Pürüzlülük ölçüm cihazı, elmas sensörün seçilen uç açısına ve yarıçapına bağlı
olarak yüzey profilini az ya da çok hassas bir şekilde görüntüleyebilir. Geniş
bir açıda ve geniş bir yarıçapta, elmas ucu sadece daha kaba girintileri,
olukları ve oyukları algılar; açı ne kadar keskin ve yarıçap ne kadar küçük
olursa elmas profil düzensizliğine o kadar derin nüfuz edebilir ve yüzey
profilinin doğru bir şekilde görüntülenmesini sağlayabilir. Bu durum,
pürüzlülük ölçüm cihazı seçerken de dikkate alınmalıdır. Sivri elmaslı ve küçük
yarıçaplı bir pürüzlülük ölçüm cihazı, daha künt geometrili bir pürüzlülük
ölçüm cihazına göre aşınmaya ve kırılmaya karşı çok daha hassastır. Yüzey
kontrolünde düzenli kullanım için 90° tepe açılı ve 5 µm tepe yarıçapı bulunan
PCE markalı bir pürüzlülük ölçüm cihazı, sağlam ve düşük aşınma dayanıklılığı
ile hassasiyet sınıfı 2’ye göre hassas pürüzlülük parametresi tespiti
gerçekleştirilmesini sağlar. Pürüzlülük ölçüm cihazı, DIN ISO 5436’ya göre
kalibre edilebilir.

Rz = ortalama pürüzlülük derinliği
Ortalama pürüzlülük derinliği Rz, bitişik birkaç ayrı ölçüm bölümünün en büyük
tek pürüzlülüğünün aritmetik ortalamasıdır.

Ra = aritmetik ortalama pürüzlülüğü
Ra, uluslararası olarak uygulanan pürüzlülük parametresidir. Referans bölümü
içindeki profil sapmalarının mutlak değerlerinin aritmetik ortalamasıdır.
Ölçülen Ra değeri her zaman aynı pürüzlülük profilinde belirlenen Rz değerinden
daha küçüktür.

Özellikler: - Kompakt
- Kolay kullanım
- Büyük OLED ekran
- Ölçülebilir 4 pürüzlülük parametresi
- Yüksek kaliteli elmastan yapılmış sensör
- Ölçüm değerlerinin tablo ve grafik olarak gösterimi
- Bilgisayara online veri aktarımı için mikro USB arayüzü (seri ölçüm ya da laboratuvar ölçümü için kullanışlı)
- Dahili şarj edilebilir pil (Tek pil şarjı ile 3000 ölçüm, lityum iyon)

Teknik Bilgiler: Ölçüm Parametresi Ra, Rz, Rq, Rt
Ölçüm Aralığı Ra, Rq: 0.005 ... 16.00 µm
Rz, Rt: 0.02 ... 200.0 µm
Sensör Yarıçapı 5 µm
Sensör Malzemesi Elmas, 90° açılı
Statik Ölçüm İçin Önerilen Maksimum 4 mN (0.4 gf)
Kuvvet
Uzunlamasına Kılavuz Çubuğu Yarıçapı 45 mm
Standart ANSIB46.1 / ASMEB46.1 (DIN EN ISO 4287)
Maksimum Tarama Yolu 15 mm
Ölçüm Prensibi Endüktif
Kesme Uzunluğu (Cut-Off) 0.25 mm / 0.8 mm / 2.5 mm
Tarama Hızı .25 mm cut-off dalga boyunda: 0.135 mm/s
.8 mm cut-off dalga boyunda: 0.5 mm/s
2.5 mm cut-off dalga boyunda: 1 mm/s
Geri çekilme hızı: 1 mm/s
Hassasiyet <±10%
Tekrarlanabilirlik <6%
Ekran OLED
Ölçüm Birimleri μm / μinch (değiştirilebilir)
Arayüz Mikro USB / Bluetooth
Güç Kaynağı Şarj edilebilir lityum iyon pil
Boyut 150 x 60 x 43 mm
Ağırlık 370 g

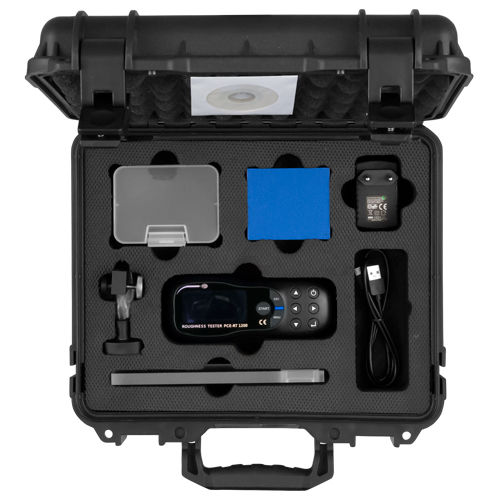

Teslimat İçeriği: 1 x Pürüzlülük Ölçüm Cihazı PCE-RT 1200,
1 x Mikro Sensör,
1 x Koruyucu Kapak (sensör için),
1 x Sabitleme Mekanizması,
1 x Yazılım,
1 x Kalibrasyon Plakası,
1 x Pürüzlülük Standardı,
1 x USB Kablosu,
1 x Şarj Adaptörü,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
