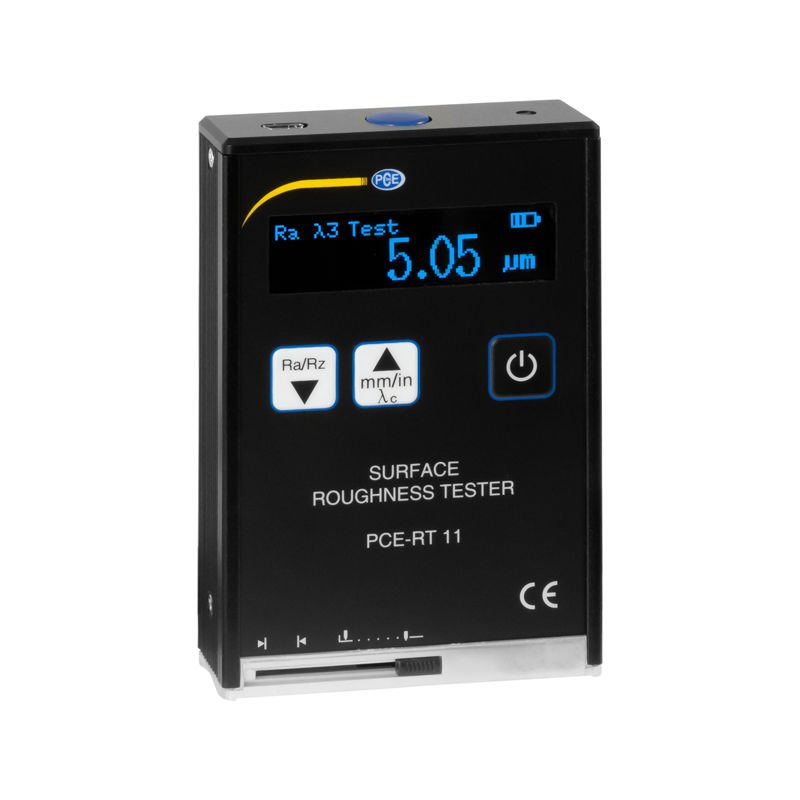

PCE-RT 11 Pürüzlülük Ölçüm Cihazı

Açıklama: Pürüzlülük Ölçüm Cihazı PCE-RT 11
Ra, Rz, Rq ve Rt’ye göre hassas pürüzlülük tespiti / Piezoelektrik sensör /
Arka aydınlatmalı büyük OLED ekran

Pürüzlülük ölçüm cihazı PCE-RT 11, Ra, Rz, Rq ve Rt’ye göre yüzey pürüzlülüğünü
ölçmek için kullanılan taşınabilir bir cihazdır. Pürüzlülük ölçüm cihazı,
pürüzlülüğün hızlı ölçümü için özel olarak tasarlanmıştır. Pürüzlülük, yüzey
yüksekliğinin düzensizliğini tanımlayan bir yüzey fiziği terimidir. Pürüzlülük
ölçüm cihazı, yüksek hassasiyetli laboratuvar ölçüm cihazlarıyla aynı
piezoelektrik mikro sensör ilkesine göre çalışır.

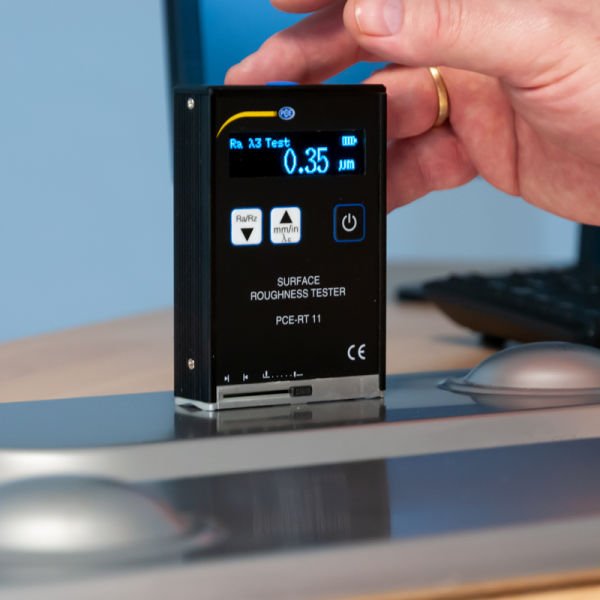

Kolay kullanımı ve yüksek hassasiyeti pürüzlülük ölçüm cihazının ayırt edici
özelliklerindendir. Tuşa dokunduktan sonra pürüzlülük ölçüm cihazının
piezoelektrik mikro sensörü yüzeyi saniyeler içinde tarar ve önceden seçilen
kesme uzunluğuna (cut-off uzunluğu) göre Ra, Rz, Rq ya da Rt değeri dijital
olarak görüntülenir.

Rz = ortalama pürüzlülük derinliği
Ortalama pürüzlülük derinliği Rz, bitişik birkaç ayrı ölçüm bölümünün en büyük
tek pürüzlülüğünün aritmetik ortalamasıdır.

Ra = aritmetik ortalama pürüzlülüğü
Ra, uluslararası olarak uygulanan pürüzlülük parametresidir. Referans bölümü
içindeki profil sapmalarının mutlak değerlerinin aritmetik ortalamasıdır.
Ölçülen Ra değeri her zaman aynı pürüzlülük profilinde belirlenen Rz değerinden
daha küçüktür.

Rt = maksimum pürüzlülük derinliği
Maksimum pürüzlülük derinliği Rt, ölçüm bölümünün en yüksek ve en düşük noktası
arasındaki mesafedir.

Rq = ortalama pürüzlülüğün karekökü
Rq, her bir ölçüm mesafesi I içindeki tüm ordinat değerlerinin ortalama
kareköküdür. Rq, RMS (Ortalama Karekökü) tanımına karşılık gelir.

Özellikler: - Gerçek zamanlı pil göstergesi
- USB bağlantısı
- Kolay kalibrasyon
- Silindir ve eğik yüzeyler için

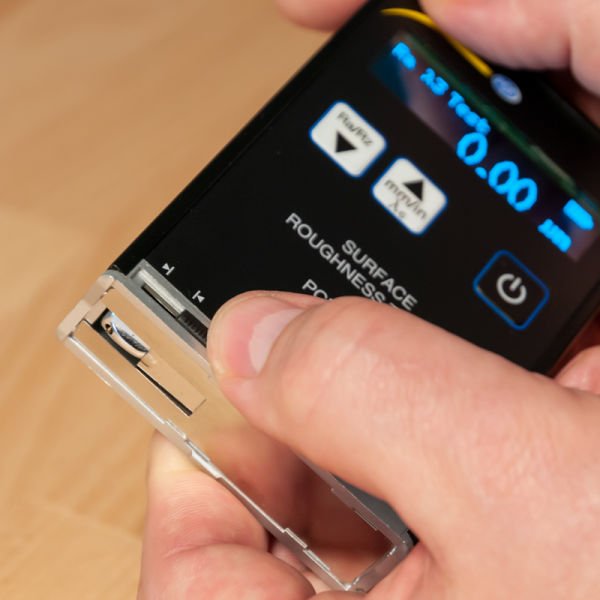

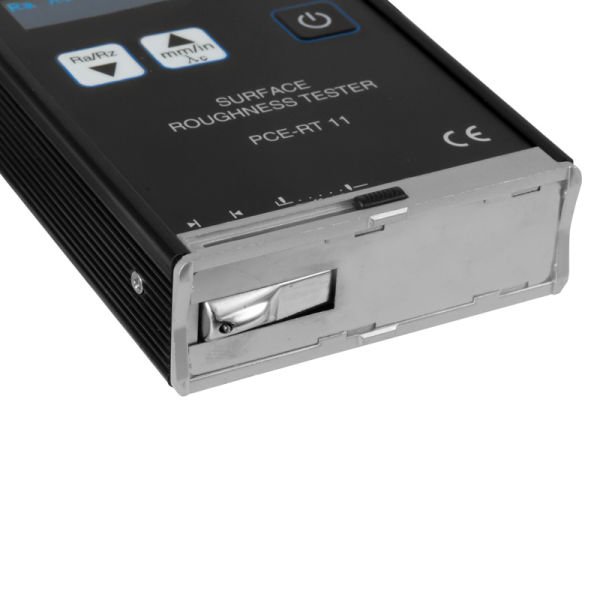

- Sensör ucunu korumak için sürgülü koruma
- Geniş ölçüm aralığı
- OLED ekran
- Pürüzlülük standardı dahil
- Piezoelektrik sensör
- Arka aydınlatmalı

Teknik Bilgiler: Pürüzlülük Parametresi Ra, Rz, Rq, Rt
Hassasiyet ±15%
Tekrarlanabilirlik <12%
Ölçüm Aralığı Rz, Rt 0.1 ... 50 µm
Ölçüm Aralığı Ra, Rq 0.05 ... 10 µm

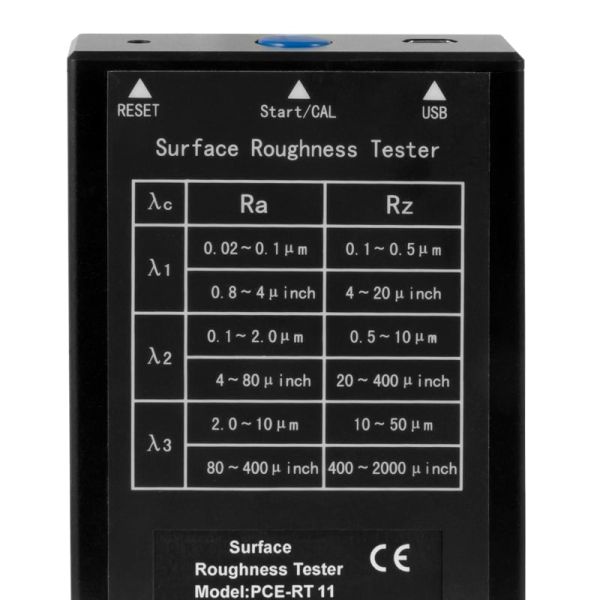

Kesme Uzunluğu (Cut-Off 0.25 mm, 0.8 mm ve 2.5 mm
Uzunluğu)
Toplam Tarama Yolu 6 mm
Tarama Hızı 1 mm/s
Tarama Sistemi Piezoelektrik sensör
Elmas Sensör 10 µm ± 1 µm tepe yarıçapı
Eğim Açısı 90° (+5° ya da -10°)
Ekran OLED ekran
Çevre Koşulları -20 ... +40 °C, <90% n.o
Güç Kaynağı 3.7 V lityum iyon pil
Şarj Süresi 3 saat
Boyut 106 x 70 x 24 mm
Ağırlık 200 g

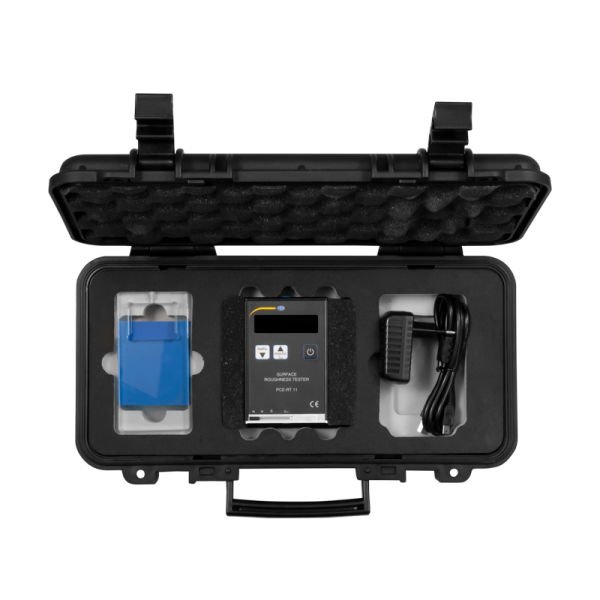

Teslimat İçeriği: 1 x Pürüzlülük Ölçüm Cihazı PCE-RT 11,
1 x Pürüzlülük Standardı,
1 x Şarj Aleti,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
