PCE-RCD 1 Kurulum Test Cihazı

Açıklama: RCD Test Cihazı PCE-RCD 1
FI anahtarının hızlı testi / Çeşitli test akımları seçilebilir / Tetikleme
akımı ve
tetikleme süresini belirleme / Seçici ya da normal FI anahtarı

RCD Test Cihazı PCE-RCD 1, FI devre kesicilerinin tetikleme akımını ve
tetikleme süresini belirler. Seçilebilir çeşitli test akımları sayesinde RCD
Test Cihazı çok esnek bir şekilde kullanılabilir. Her bina tesisatında kaçak
akım koruma cihazları bulunur. Bu cihazlar, kaçak akımın meydana gelmesi
durumunda güç kaynağını keser.

RCD Test Cihazı, kaçak akımın akmasına izin vererek hangi devre kesicinin kaçak
akıma tepki verdiğini belirler. Bunun haricinde, tepki süresi de ölçülür.
Tetikleme akımı ve tetikleme süresi, FI anahtarının güvenlikle ilgili
parametreleridir. RCD Test Cihazı PCE-RDC 1’in kullanımı çok basittir. RCD Test
Cihazı ile maksimum test akımının yanı sıra FI devre kesici türü (normal ya da
seçici) ve tetikleme akımı ya da tetikleme süresi ölçümü ayarlanabilir.

Bunun haricinde test akımının pozitif ya da negatif bir yarım dalga ile
başlayacağı da seçilebilir. Gerekli tüm ayarlar yapıldıktan sonra bir tuşa

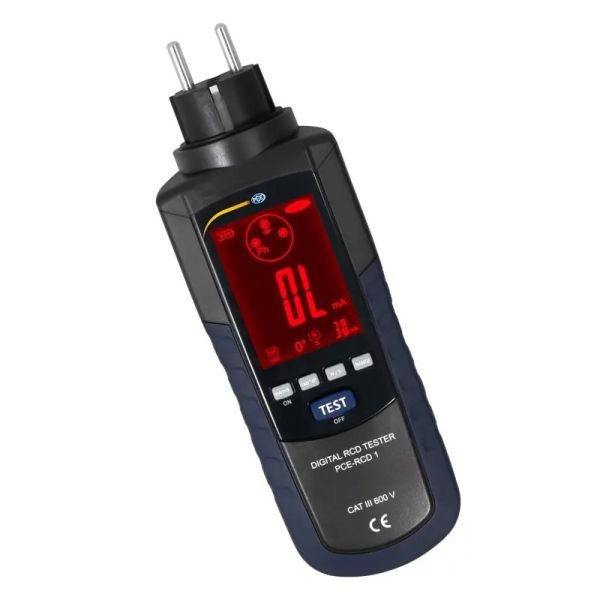

basılarak ölçüm başlatılabilir. RCD Test Cihazı, ekran rengi aracılığıyla iyi /

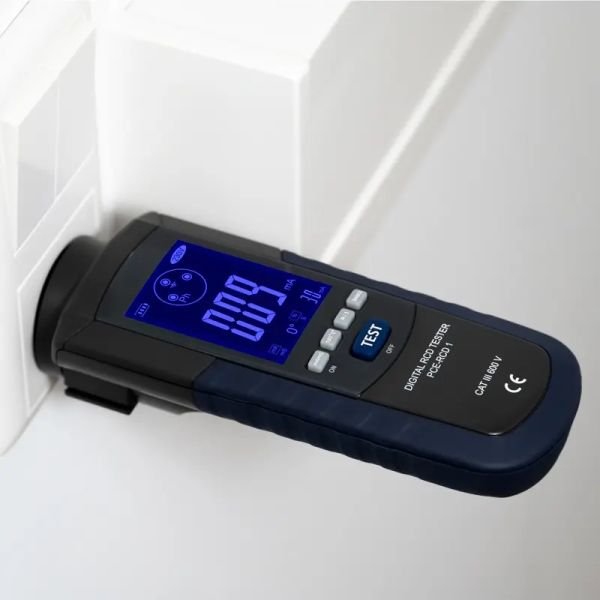

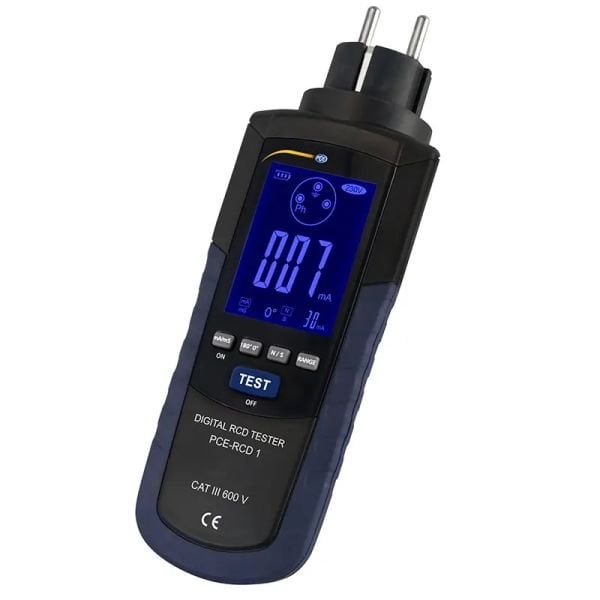

kötü değerlendirmesi sunar. Ölçüm değerleri, RCD Test Cihazında bulunan büyük
LCD ekranda net bir şekilde okunabilir. RCD Test Cihazı, giriş voltajının çok
yüksek olması, topraklama olmaması ya da topraklama potansiyelinin 50 V’un
üzerinde olması durumunda bir uyarı sinyali üretir.

Özellikler: - Test akımı 10 mA ila 650 mA arasında seçilebilir
- Maks. giriş voltajının aşılması, topraklama eksikliği ve toprak potansiyelinin 50 V üzerinde olması durumunda uyarı
- FI anahtarının tetikleme süresinin ölçümü
- Ekran rengi aracılığıyla iyi/kötü değerlendirme
- EN 61010-1 CAT III 600 V
- Kullanışlı boyutlarda

Teknik Bilgiler: Ekran 3 dijitli, arka aydınlatmalı (mavi ve kırmızı)
RCD Türü A tipi
Voltaj Aralığı 210 V ... 240 V (faz/nötr iletken)
50/60 Hz
Uyarı - Çok yüksek voltaj girişinde
- Topraklama eksikliğinde
- Topraklama potansiyeli 50 V’un üzerinde olduğunda
Ortam Çevre: -15 ... +45 °C
Sıcaklığı Depolama: -25 ... +70 °C


Koruma Sınıfı IP 40
Standartlar EN 61010-1: CAT III 600 V
EN 61557-6
EN 61236 (EMC)
Güç Kaynağı 4 x 1.5 V AA
Boyut 71 x 210 x 51 mm
Ağırlık 340 g

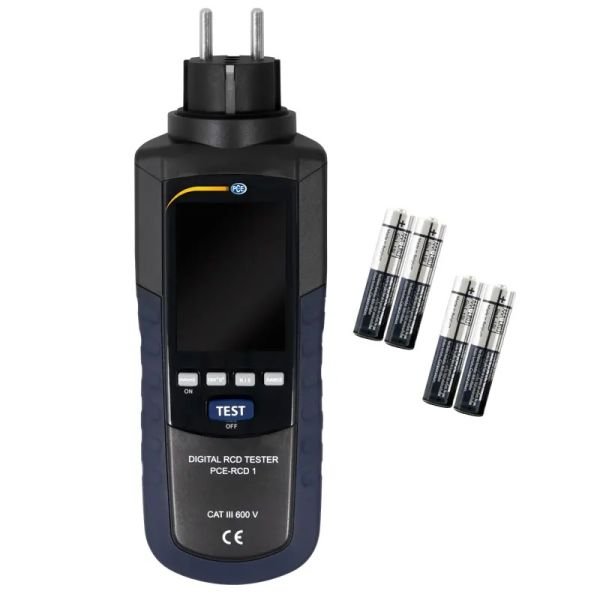

Teslimat İçeriği: 1 x RCD Test Cihazı PCE-RCD 1
1 x Kullanım Kılavuzu
