PCE-PVS 20 Titreşim Ölçer Sensörü
Ürüne Genel Bakış:

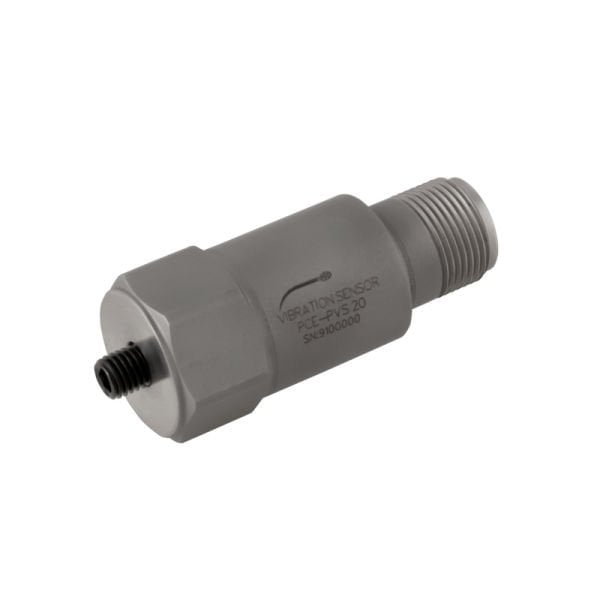

Titreşim Ölçer Sensörü PCE-PVS 20
Titreşim hızını izlemek için / 4 … 20 mA çıkış / MIL-C-5015 bağlantısı / 3 … 1500 Hz bant genişliği
Titreşim Ölçer Sensörü PCE-PVS 20, titreşim hızının sürekli izlenmesi için geliştirilmiştir ve farklı versiyonlarda mevcuttur. Titreşim Ölçer Sensörü türüne göre tasarım ve ölçüm aralığı arasında bir ayrım yapılır. Titreşim ölçer ile titreşim hızı ± 12.7 mm/s ya da ± 25.4 mm/s ölçüm aralığında ve 3 … 1500 Hz frekans aralığında ölçülür.

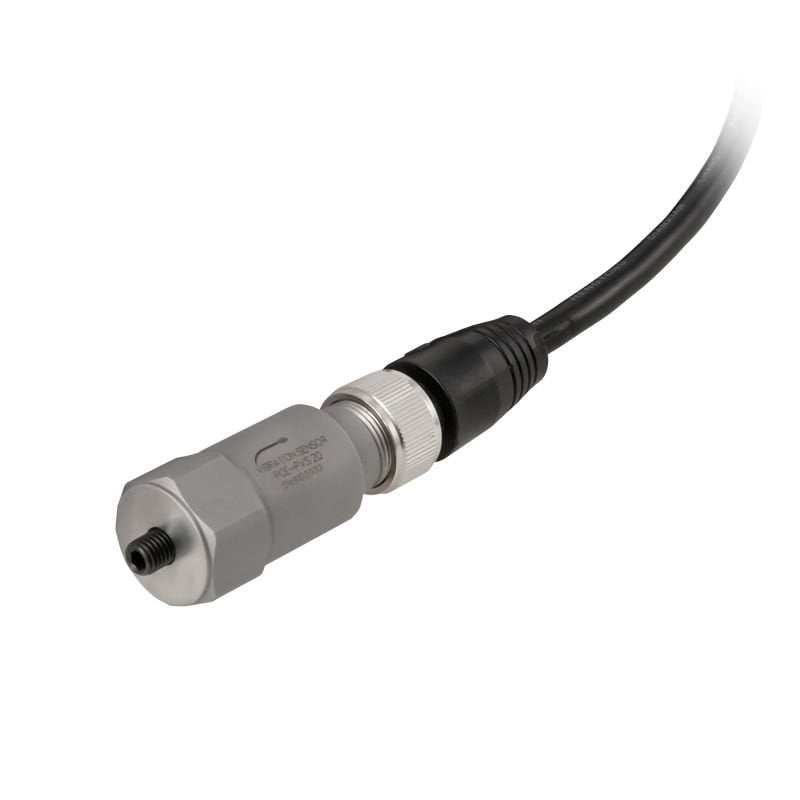

Titreşim Ölçer Sensörü Titreşim hızı ölçüm değerinin çıkışı 4 … 20 mA proses akımı olarak sağlanır. Titreşim ölçer, MIL-C-5015 konnektöründen bir deneyleyiciye ya da proses ekranına bağlanır. Bağlantı soketi, tasarıma bağlı olarak titreşim ölçere dikey ya da yatay olarak monte edilir. Titreşim ölçer, 12 … 24 V DC voltaj ile çalışabilir.
- Yatay ya da dikey kurulum
- Proses sinyal çıkışı
- MIL-C-5015 konnektör
- M6 proses bağlantısı
- Farklı ölçüm aralıkları
- Sağlam tasarım
Ürünün Teknik Özellikleri :
| Ölçüm Aralığı | ± 25.4 mm/s |
| Frekans Aralığı | 3 … 1500 Hz |
| Çıkış | 2 telli 4 … 20 mA |
| Duyarlılık | <%5 |
| Şok Limiti | ± 1000 g |
| Güç Kaynağı | 12 … 24 V DC akım döngüsünde |
| Topraklama İzolasyonu | > 108 Ohm |
| Çıkış Empedansı | < 100 Ohm |
| Tasarım | Dikey bağlantı |
| Elektriksel Bağlantı | Pin A: + 4 … 20 mA |

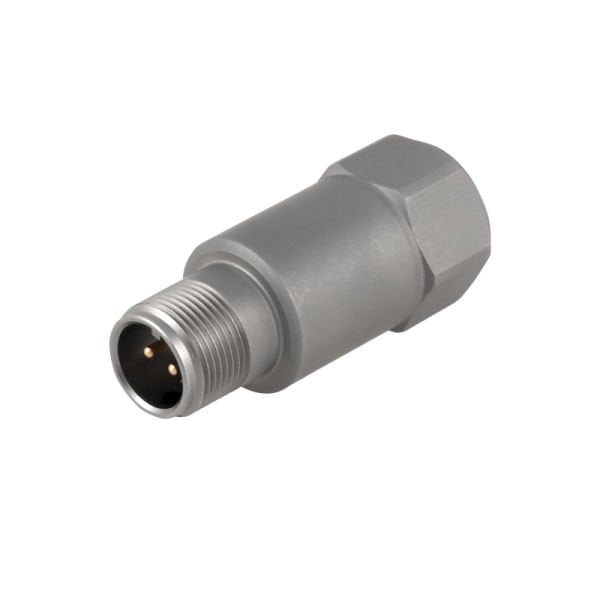

| Bağlantı Türü | 2 pinli MIL-C-5015 |
| Çalışma Sıcaklığı | -40 … 85 °C |
| Boyut | Ø22 x 51 |
| Montaj Dişi | M6 |

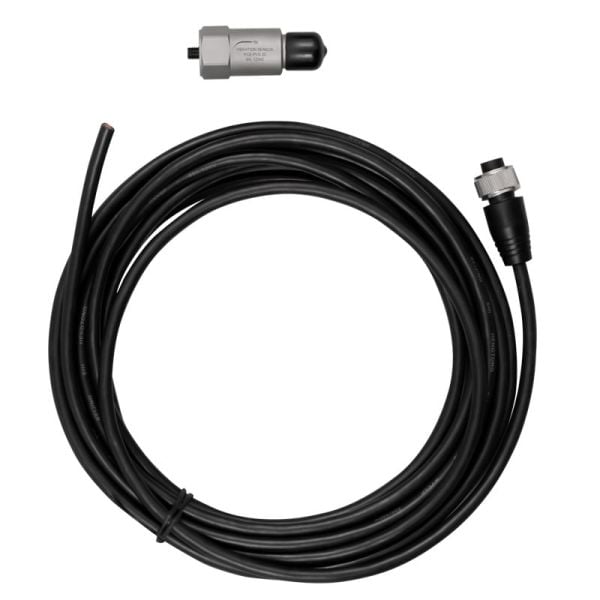

Teslimat içeriği:
1 x Titreşim Ölçer Sensörü PCE-PVS 20,
1 x MIL-C-5015 Konnektör (5 metre kablolu),
1 x Kullanım Kılavuzu.
