PCE-PQC 10EU Partikül Ölçüm Cihazı

Açıklama: Partikül Ölçüm Cihazı PCE-PQC 10EU
25 μm partikül boyutuna kadar ölçüm / 6 paralel ölçüm kanalı / Dahili hafıza /
ISO 14644-1, EU GMP
Ek I, FS 209E’ye göre raporlama / Kütle konsantrasyonunun µg/m³ cinsinden
ekstrapolasyonu /
Ethernet, USB ya da (opsiyonel) Wifi bağlantısı

ISO 21501-4’e uygun olarak kalibre edilmiş partikül sayacı PCE-PQC 10EU ile
gazlardaki partikül boyutu ve sayısı belirlenebilir. Bu tür partikül sayaçları
genelde dağınık ışık yöntemine göre çalışan optik partikül sayaçlarıdır.
Partikül sayacının temel bileşenleri ışık kaynağı ve dedektörlü ölçüm
hücresidir. Partiküller, vakum pompası aracılığıyla emilir ve ölçüm haznesinden
geçirilir. Prensipte bu bileşenler, ölçüm haznesinde partikül olmadığı sürece
dedektöre ışık gelmeyecek şekilde ayarlanmıştır. Partikül ölçüm haznesinden
geçtiğinde partikül boyutuna bağlı olarak dedektörde bir sinyal oluşmasına
neden olan kırınım, saçılma ya da yansıma gibi optik etkiler ile ışık dedektöre
doğru saptırılır.

Partikül sayacı, dedektördeki sinyal gücü ile partikül boyutu arasındaki
ilişkiyi belirleyebilmek için 14644-1 standardına göre temiz oda
sınıflandırması gibi zorlu uygulamalar için ISO 21501-4 gerekliliklerine göre
kalibre edilir. ISO 21501-4, farklı partikül sayacı modellerinin ölçüm
sonuçlarının hassasiyetini ve karşılaştırılabilirliğini sağlamak amacıyla
uluslararası düzeyde oluşturulmuş bir standarttır. ISO 215501-4,
karşılaştırması anlamlı sonuçlar sağlayan her bir kanalın boyut kalibrasyonu
(size calibration), karşılık gelen kanal hatası (false count rate), sayma
verimliliği (counting efficiency) ve boyut çözünürlüğü (size resolution) gibi
çeşitli parametreler içerir. Buna ek olarak, vakum pompasının performansını
değerlendirmek için partikül sayacındaki örnekleme akış hızı da kontrol edilir.
ISO 21501-4’e göre kalibrasyon için temel gereksinim, darbe yüksekliği
analizörünün (PHA) bulunmasıdır. Bu analizörün ya doğrudan partikül sayacına
entegre edilmesi ya da partikül sayacına bağlanarak sinyal kuvvetini ve ham
sinyallerini kanallarda tek tek analiz etmesi gerekir. Ancak bu şekilde
kanalların kalibrasyonu ve gerekli ayarlaması yapılabilir.

PCE Instruments tarafından sunulan PCE-PQC serisi partikül sayacı modelleri,
ISO 21501-4’e göre kalibrasyon için yukarıda belirtilen tüm gereklilikler ile
uyumludur. PCE-PQC serisinde yer alan tüm partikül sayacı modelleri 4.3 inç
renkli dokunmatik ekran ile çalışır. Partikül sayacı ile elde edilen ölçüm
verileri, hafızada kaydedilebileceği gibi yazılım kullanılarak
değerlendirilebilir ve ISO14644-1 ya da EU GMP raporlama formatında
görüntülenebilir. Partikül sayacı, 0.3 … 25 μm aralığındaki partikül boyutunu
tespit edebilir ve kütle konsantrasyonunu belirleyebilir. Partikül sayacında
otomatik akış hızı kontrollü dahili vakum pompası bulunur. Partikül sayacı,
harici bir güç kaynağına bağlanarak çalışır.

Uygulama alanları

İnce toz, orman yangınları, volkanik patlamalar, deniz tuzu, bitki ve hatta
mikroorganizma gibi doğal kaynaklardan meydana gelir. Günümüzde ise artan
endüstrileşme nedeniyle partikül madde emisyonları da artmaktadır. Trafik,
enerji üretimi, tarım ve endüstri yoluyla ince toz seviyeleri yoğun bir şekilde
artmaktadır. Kaynağı doğal olsun ya da olmasın pek çok alanda artan partikül
konsantrasyonu ya da partikül varlığı zararlıdır.

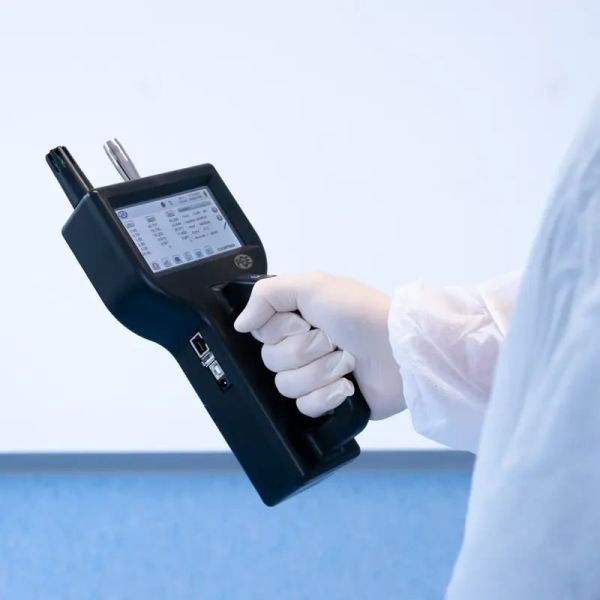

ISO 21501-4’e göre kalibre edilmiş partikül sayacı, temiz odaların izlenmesi,
temiz oda yeterliliği ya da kontrolü ve besleme havası ve egzoz havası
sistemlerinde izleme gibi temiz oda teknolojisindeki sayısız uygulama için
uygundur. Buna ek olarak, ISO 21501-4’e göre kalibre edilmiş partikül sayacı,
çevre ölçüm teknolojisi, bina yenileme ya da elektronik bileşenlerin
endüstriyel üretimi ve ilaç endüstrisi alanında ürün kalitesini ve proses
güvenilirliğini garanti eder.

Özellikler: - Dahili hafıza
- 25 μm’a kadar partikül boyutu
- Renkli ekran
- Kullanışlı
- 6 ölçüm kanalı
- Kütle konsantrasyonu
- Ethernet, USB
- NIST ISO 21501-4 ve JIS B9921 izlenebilir kalibrasyon sertifikası dahil
- Standartlar: ISO 21501-4 ve JIS B9921

Teknik Bilgiler: Ölçüm Aralığı 0.3 … 25 μm
Ölçüm Kanal Boyutu 0.3, 0.5, 1.0, 2.5, 5.0, 10.0 μm’da fabrikada kalibre
edildi
Sayma Verimliliği JIS’e göre 0.3 μm’da %50, >0.45 μm’da %100

Akış Hızı 2.83 l/min (0.1 ft³/min)
Tesadüfi Hata 15000000 partikül/f³’de %10
Pil Ömrü 10 saat
Işık Kaynağı Uzun ömürlü lazer diyot
Sıfır Sayım ISO 21501-4'e ve JIS'e göre <5 dakikada 1 sayım (<2
Partikül/ft³)

Sayma Modları Otomatik, manuel, gerçek zamanlı,
kümülatif/diferansiyel, kütle konsantrasyonu

Alarm 1 … 9999999 sayım, ayarlanabilir
Kalibrasyon NIST, izlenebilir

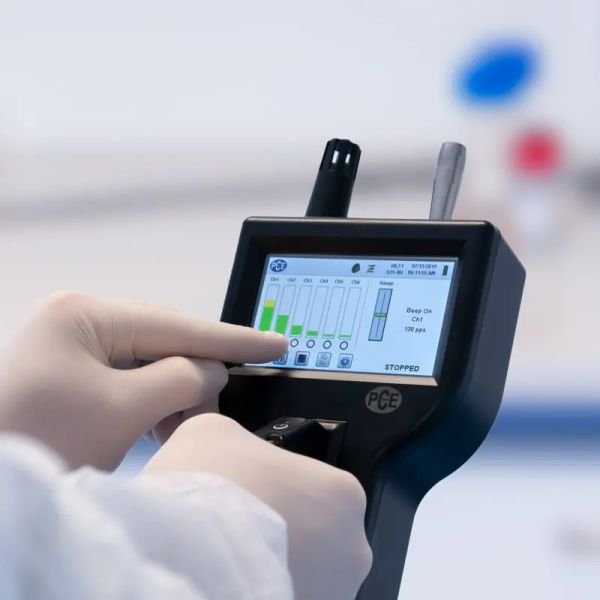

Ekran 4.3 inç WQVGA renkli dokunmatik ekran, 480 x 272 piksel
Yazıcı Harici termal yazıcı
Hava Girişi Otomatik akış hızı kontrollü dahili pompa
Hava Çıkışı Dahili HEPA filtre
Pil Değiştirilebilir lityum iyon pil
Şarj Süresi Yaklaşık 4 saat
Raporlar ISO 14644-1,
EU GMP Ek 1,
FS 209E


Konfigürasyon 50 özel konfigürasyon için hafıza
Standart ISO 21501-4 ve JIS B9921
Boyut 25.4 x 12.9 x 11.4 cm
Ağırlık 1.0 kg
Hafıza Partikül sayımı, sıcaklık ve nem, yer ve zamandan oluşan
45.000 veri dosyası (halka hafızası)
Örnekleme Alanı 1000 konuma kadar yer
Örnekleme Süresi 1 saniye … 99 saat (ayarlanabilir)
Güç Kaynağı 110 … 240 V AC 50/60 Hz
Çalışma Koşulları 5 … 40°C, %95 n.o’a kadar, yoğuşmasız
Depolama Koşulları 0 … 50°C, %98 n.o’a kadar, yoğuşmasız

Sıcaklık ve Nem Sensörü 0 … 50°C, %15 … 90 n.o
Dahili
Çözünürlük 0.5°C
Hassasiyet ±0.5°C, ±%2 n.o

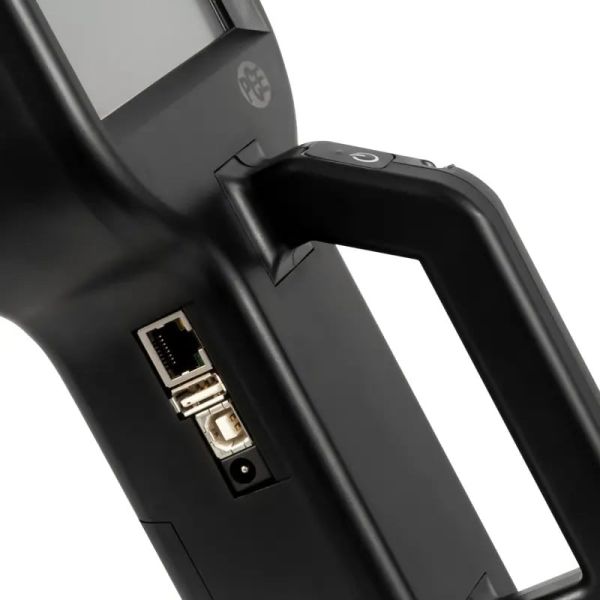

Arayüz Ethernet, USB
Opsiyonel Arayüzler Wifi 802.11 b/g, RS485 ya da RS232
Ölçüm Kanal Sayısı 6

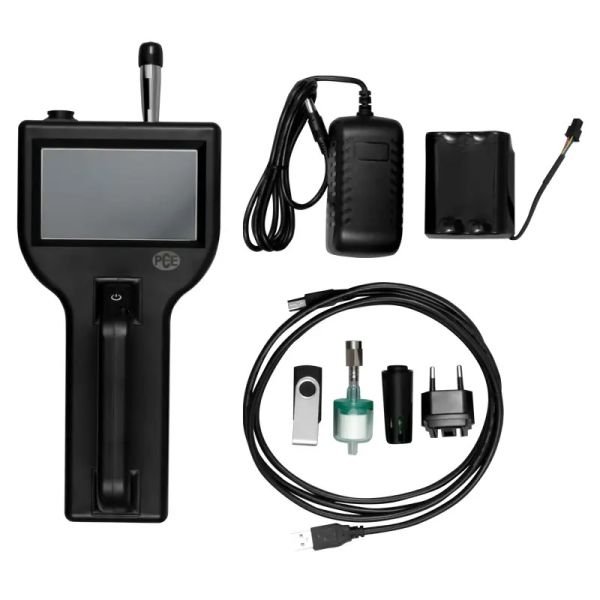

Teslimat İçeriği: 1 x Partikül Ölçüm Cihazı PCE-PQC 10EU
1 x İzokinetik Prob
1 x Sıcaklık ve Nem Sensörü
1 x Temizleme Filtresi
1 x Lityum İyon Pil
1 x Veri İndirme Yazılımı
1 x USB Kablosu
1 x Güç Adaptörü

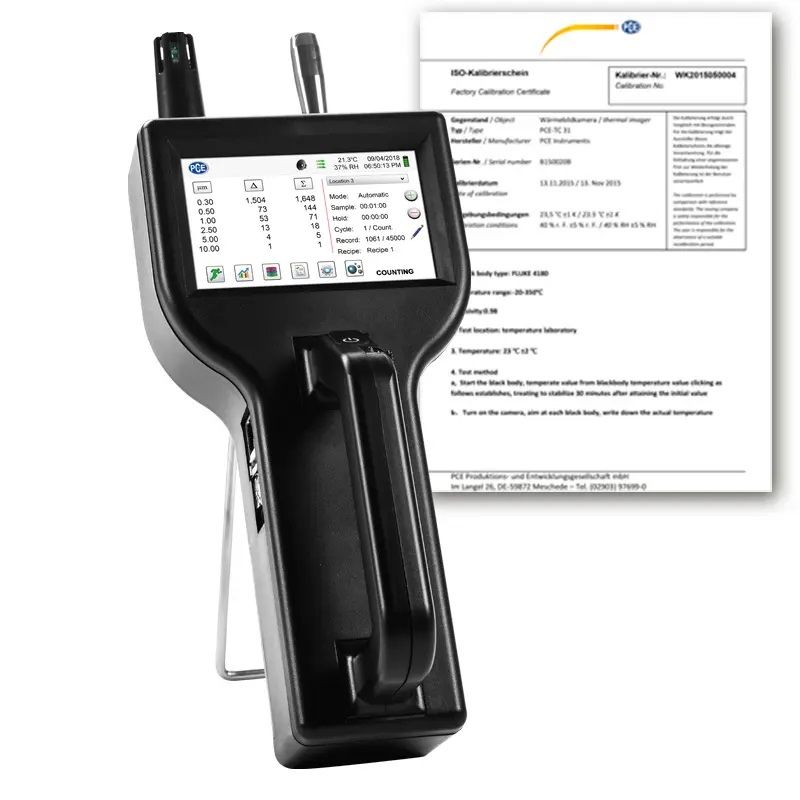

1 x NIST Kalibrasyon Sertifikası
1 x Kullanım Kılavuzu
