PCE-PA6000 Güç Ölçer
PCE-PA6000 Güç Ölçer
Ürüne Genel Bakış :
Güç tüketimini analiz etmek için RS-232 arabirim ve yazılım ile güç ölçer

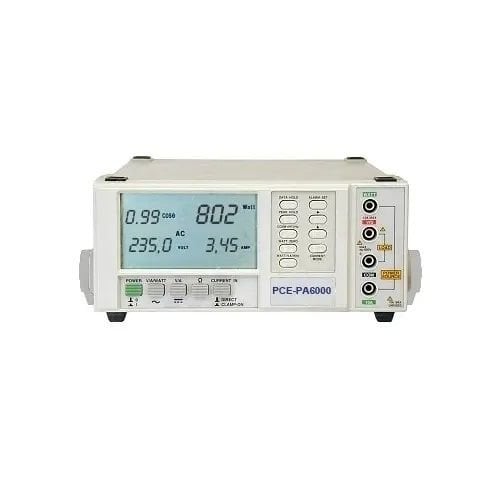

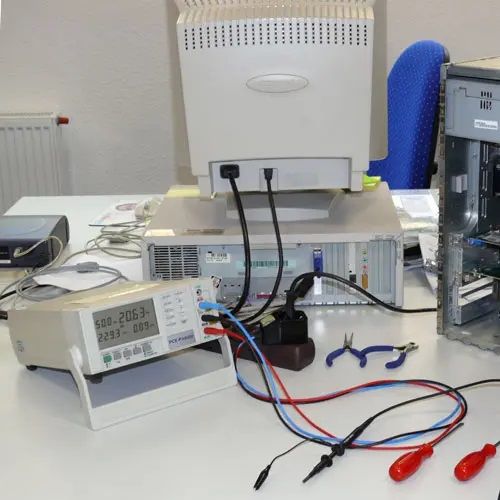

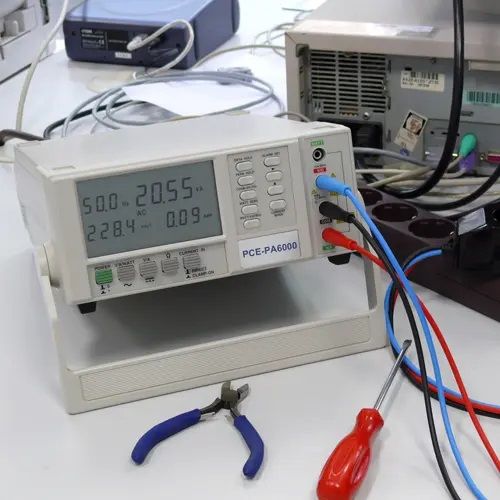

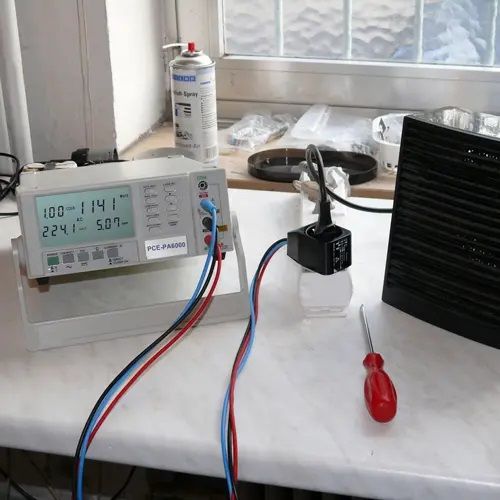

PCE-PA6000 güç ölçer, etkili güç, görünür güç, güç faktörü, enerji tüketimi, akım, sürekli gerilim, direnç ve frekans ölçümlerini yapmak için kullanılan bir masaüstü cihazdır. Güç ölçer ayrıca endüstriyel akım dönüştürücülerinin 100 / 5A veya 1000 / 5A aktarım ilişkisi ile bağlanma imkanı sunar. Geniş 93 x 52mm LCD ekranının okunması kolaydır ve Watts, cos φ, ACV ve ACA gibi çeşitli sonuçlar sunar. Topraklama kablosuna sahip opsiyonel PCE-PA ADP akım adaptörü ile (16ACA'ya kadar), güç ölçer yardımı ile güvenli ve hızlı bir şekilde ölçebilir ve analiz edebilirsiniz. Akım ve güç ölçümü, cihazla birlikte gelen veya dolaylı olarak kelepçeleri kullanan test kabloları ile yapılabilir. Cihazın bir RS-232 arayüzü ve sonuçları analiz etmek ve bir bilgisayara veri aktarmak için yazılımı vardır. Bu, herhangi bir atölye çalışması veya cihazlardaki hataları tespit etmek için güç ölçümü için ideal bir cihazdır.
Ürünün Genel Özellikleri :
- Multimetre işlevi
- Bir sensör kafasını veya akım kelepçesini bağlayan doğru akımın ölçülmesi
- Etkili ve görünür gücü ölçer
- önlemler güç faktörü
- Enerji tüketimini ölçer (kWh)
- Veri tutma / Tepe tutma
- Fonksiyon Tutma / Alarm fonksiyonu Yüksek / Düşük
- Arayüz RS-232
- Şebeke adaptörü veya piller ile güçlendirilmiştir
- Güvenlik standartları: IEC-1010-1; CAT II 600V
Bu görüntü isteğe bağlı PCE-PA-ADP akım adaptörünü gösterir.
Akımı kesintiye uğratmadan akımın 1000A'ya kadar dolaylı olarak ölçülmesi için amper kelepçe adaptörü.
- Aralık: 200 / 1000DCA / ACA
- Doğruluk: ± 1.5 / 2%
- DCA sıfırlama sıfırlama
- Boyutlar: 190 x 64 x 33 mm
- İletkenin maksimum çapı: 33,5 mm
Ürünün Teknik Özellikleri :
içindekiler
1 x PCE-PA6000 güç Analizörü
1 x Test kabloları seti 1 x RS-232 kablosu
1 x Yazılım
6 x Piller
1 x Kullanım kılavuzu
|
Gerilim Ölçümü (AC V) |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
10 V ... 600 V (Faz Nötr) |
0,1 V |
± (0,5 % + 0,5 V) |
|
10 V ... 600 V (Fazdan faza) |
||
|
Akım Ölçümü (AC A) Set 1 |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
20 A |
0,001 A (< 10 A) |
± (0,5 % + 0,1 A) |
|
200 A |
0,01 A (< 100 A) |
± (0,5 % + 0,5 A) |
|
1200 A |
0,1 A (< 1000 A) |
± (1 % + 5 A) |
|
Akım Ölçümü (AC A) Set 2 |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
30 A |
0,001 A (< 10 A) |
± (0,5 % + 0,1 A) |
|
300 A |
0,01 A (< 100 A) |
± (0,5 % + 0,5 A) |
|
3000 A |
0,1 A (< 1000 A) |
± (0,5 A + 5 A) |
|
Aktif Güç |
||
| Ölçüm aralığı | Çözünürlük | Hassasiyet |
|
0 KW ... 9,999 KW |
0,001 KW |
± (1 % + 0,008 KW) |
|
10 KW ... 99,99 KW |
0,01 KW |
± (1 % + 0,008 KW) |
|
100 KW ... 999,9 KW |
0,1 KW |
± (1 % + 0,8 KW) |
|
1 MW ... 9,999 MW |
0,001 MW |
± (1 % + 0,008 MW) |
|
Görünen Güç |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
0 KVA ... 9,999 KVA |
0,001 KVA |
± (1 % + 0,008 KVA) |
|
10 KVA ... 99,99 KVA |
0,01 KVA |
± (1 % + 0,08 KVA) |
|
100 KVA ... 999,9 KVA |
0,1 KVA |
± (1 % + 0,8 KVA) |
|
1 MVA ... 9,999 MVA |
0,001 MVA |
± (1 % + 0,008 MVA) |
|
Reaktif Güç |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
0 KVAR ... 9,999 KVAR |
0,001 KVAR |
± (1 % + 0,008 KVAR) |
|
10 KVAR ... 99,99 KVAR |
0,01 KVAR |
± (1 % + 0,08 KVAR ) |
|
100 KVAR ... 999,9 KVAR |
0,1 KVAR |
± (1 % + 0,8 KVAR ) |
|
1 MVAR ... 9,999 MVAR |
0,001 MVAR |
± (1 % + 0,008 MVAR) |
|
Aktif Enerji |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
0 KWH ... 9,999 KWH |
0,001 KWh |
± (2 % + 0,008 KWh) |
|
10,00 KWH ... 99,99 KWH |
0,01 KWh |
± (2 % + 0,08 KWh) |
|
100,0 KWH ... 999,9 KWH |
0,01 KWh |
± (2 % + 0,8 KWh) |
|
1 MWH ... 9,999 MWH |
0,001 MMh |
± (2% + 0,008 MWh) |
|
Görünen Enerji |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
0 KVAH ... 9,999 KVAH |
0,001 KVAh |
± (2 % + 0,008 KVAh) |
|
10,00 KVAH ... 99,99 KVAH |
0,01 KVAh |
± (2 % + 0,08 KVAh) |
|
100,0 KVAH ... 999,9 KVAH |
0,01 KVAh |
± (2 % + 0,8 KVAh) |
|
1 MVAH ... 9,999 MVAH |
0,001 MVAh |
± (2% + 0,008 MVAh) |
|
Reaktif Enerji |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
0 KVARH ... 9,999 KVARH |
0,001 KVARh |
± (2 % + 0,008KVARh) |
|
10,00 KVARH ... 99,99 KVARH |
0,01 KVARh |
± (2 % + 0,08 KVARh) |
|
100,0 KVARH ... 999,9 KVARH |
0,01 KVARh |
± (2 % + 0,8 KVARh) |
|
1 MVARH ... 9,999 MVARH |
0,001 MVARh |
± (2% + 0,008 MVARh) |
|
Güç Faktörü |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
0 ... 1 |
0,01 |
± 0,04 |
|
Faz Açısı |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
-180 ° ... +180 ° |
0,1 ° |
± 1 ° |
|
Frekans |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
45 Hz ... 65 Hz |
0,1 Hz |
0,1 Hz |
|
50 / 60 Hz'de AC Harmonik |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
1 ... 20inci Sıra |
0,1 V |
± (2 % + 0,5 V) |
|
21 ... 30te Sıra |
0,1 V |
± (2 % + 0,5 V) |
|
31 ... 50 Sıra |
0,1 V |
belirtilmemiş |
|
50 / 60 Hz'de Akım Harmonik |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
1 ... 20te Sıra |
0,1 A |
± (2 % + 0,5 A) |
|
21 ... 30te Sıra |
0,1 A |
± (2 % + 0,5 A) |
|
31 ... 50 Sıra |
0,1 V |
belirtilmemiş |
|
Güç ve Ağ Analizörü PCE-PA 8300'ün genel Teknik özellikleri |
||
|
Ekran |
LED arka plan aydınlatmalı 3,7 " Nokta Matrisi LCD (320 * 240 Pixel) |
|
|
Güvenlik Standartı |
IEC1010CAT III 600V |
|
|
Giriş Direnci AC V |
10 MOhm |
|
|
Çalışma Frekansı Akım Pensleri |
40 Hz ... 1 kHz |
|
|
Test edilmiş Çalışma Frekansı Akım Pensleri |
45 Hz ... 65 Hz |
|
|
Aşırı yüklenme koruması |
AC V |
720 V RMS |
|
AC A |
Akım Pensi ile 1300 A |
|
|
Veri hafızası |
SD Kart |
|
|
Kayıt aralığı |
1 Saniye |
|
|
Data Logger Fonksiyonu |
SD Kartında gerçek zamanlı kayıt |
|
|
Hafıza kayıt aralığı |
2 ... 7200 Saniye |
|
|
Bilgi çıkışı (bilgisayarda sadece canlı görüntüleme için) |
USB veya RS232 ile, bağlantı kablosuna göre |
|
|
Çalışma sıcaklığı |
0 °C ... +50 °C |
|
|
Çevresel Nem |
< 80 % RH |
|
|
Güç kaynağı |
8 x 1,5 V AA Piller 9 V Elektrik aleti |
|
|
Akım gücü |
Ölçüm Cihazı: 300 mA DC Akım Pensi: 34 mA DC |
|
|
Maks. iletken çapı |
50 mm |
|
|
Ağırlık |
Ölçüm Cihazı: 948 gr. (Piller dahil) Akım Pensi: 467 gr. (Kablo dahil) |
|
|
Boyutlar |
Ölçüm Cihazı: 225 x 125 x 64 mm |
|
|
Akım Pensi: 210 x 64 x 33 mm |
||
|
Sıkıştırma Pensi: 86 mm (dış) |
||
Set 1 PCE-PA 8300-1:
PCE-PA 8300 + PCE-PA C1 (1200 A)
- Ölçüm aralığı: 20 A / 200 A /1200A
- maks. iletken çapı: 50 mm
- bağlantı Kablosunun uzunluğu: 4 m
- Frekans aralığı: 45 Hz ... 1 KHz
- Ağırlık: 490 gr.
Set 2 PCE-PA 8300-2:
PCE-PA 8300 + PCE-PA C2 (3000 A)
- Ölçüm aralığı: 30 A / 300 A / 3000 A
- İletken alıcı: 170 mm Çap
- Ölçüm kayışın uzunluğu: 600 mm
- bağlantı Kablosunun uzunluğu: 3,4 m
- Frekans aralığı: 45 ... 400 Hz
- Ağırlık: 410 gr.
|
Güç ve Ağ Analizörü PCE-PA 8300'ün Teslimat içeriği |
||
|
1 x PCE-PA 8300 Güç ve Ağ Analizörü, 3 x Set'e göre Akım Pensi, 4 x izole edilmiş Timsah Pensi, 4 x Güvenlik Ölçüm Kayışı, 6 x 1,5 V AA Pil, 1 x 9 V Elektrik Adaptörü, 1 x Taşıma Çantası, |
