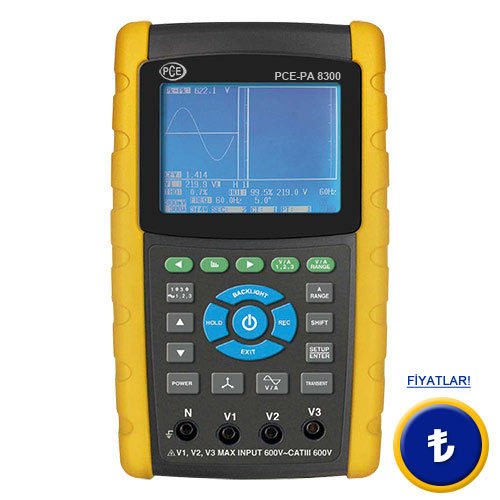

PCE-PA 8300-2 Güç ve Ağ Analizörü
PCE-PA 8300-2 Güç ve Ağ Analizörü
Ürüne Genel Bakış :
Güç ve Ağ Analizörü PCE-PA 8300 kolay kullanım imkanı ile ön plana çıkmaktadır. Güç ve Ağ Analizörü PCE-PA 8300 bütün ölçüm değerlerini SD-Kartına kaydeder. Güç ve Ağ Analizörü PCE-PA 8300 güç ölçümü ve ağ analizi içiğn kullanılabilir. Güç ve Ağ Analizörü ile güç 9999 MW'ye kadar ölçebilir.
Ağ analizi için Güç ve Ağ Analizörü PCE-PA 8300 ellinci sıraya kadar yüksek frekans ve harmonik tam olarak belirleyebilir. Bütün ölçüm sonuçları grafik LCD'de görüntülerini. Böylece Güç ve Ağ Analizörün ağ çarpıtmaların gösterilmesinde sorun oluşmaz. Daha hassas ağ ve güç analizi için ölçüm verileri serbestçe ayarlanabilir ölçüm aralığı içinde SD-Hafıza Kartına kaydedilebilir. Bunun sayesinde Güç ve Ağ Analizörü PCE-PA 8300 ile uzun süresli kaytılar yapılabilir. Güç ve Ağ Analizörü iki ayrı paket olarak alınabilir. Örneği PCE-PA 8300 akım pensleri ile veya Rogoswki bobinleri ile teslim edilebilir.
Ürünün Genel Özellikleri :
|
- 3-fazlı Güç ve Ağ Analizörü |
- SD-Hafıza Kartı |
|
Ürünün Teknik Özellikleri :
|
Gerilim Ölçümü (AC V) |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
10 V ... 600 V (Faz Nötr) |
0,1 V |
± (0,5 % + 0,5 V) |
|
10 V ... 600 V (Fazdan faza) |
||
|
Akım Ölçümü (AC A) Set 1 |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
20 A |
0,001 A (< 10 A) |
± (0,5 % + 0,1 A) |
|
200 A |
0,01 A (< 100 A) |
± (0,5 % + 0,5 A) |
|
1200 A |
0,1 A (< 1000 A) |
± (1 % + 5 A) |
|
Akım Ölçümü (AC A) Set 2 |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
30 A |
0,001 A (< 10 A) |
± (0,5 % + 0,1 A) |
|
300 A |
0,01 A (< 100 A) |
± (0,5 % + 0,5 A) |
|
3000 A |
0,1 A (< 1000 A) |
± (0,5 A + 5 A) |
|
Aktif Güç |
||
| Ölçüm aralığı | Çözünürlük | Hassasiyet |
|
0 KW ... 9,999 KW |
0,001 KW |
± (1 % + 0,008 KW) |
|
10 KW ... 99,99 KW |
0,01 KW |
± (1 % + 0,008 KW) |
|
100 KW ... 999,9 KW |
0,1 KW |
± (1 % + 0,8 KW) |
|
1 MW ... 9,999 MW |
0,001 MW |
± (1 % + 0,008 MW) |
|
Görünen Güç |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
0 KVA ... 9,999 KVA |
0,001 KVA |
± (1 % + 0,008 KVA) |
|
10 KVA ... 99,99 KVA |
0,01 KVA |
± (1 % + 0,08 KVA) |
|
100 KVA ... 999,9 KVA |
0,1 KVA |
± (1 % + 0,8 KVA) |
|
1 MVA ... 9,999 MVA |
0,001 MVA |
± (1 % + 0,008 MVA) |
|
Reaktif Güç |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
0 KVAR ... 9,999 KVAR |
0,001 KVAR |
± (1 % + 0,008 KVAR) |
|
10 KVAR ... 99,99 KVAR |
0,01 KVAR |
± (1 % + 0,08 KVAR ) |
|
100 KVAR ... 999,9 KVAR |
0,1 KVAR |
± (1 % + 0,8 KVAR ) |
|
1 MVAR ... 9,999 MVAR |
0,001 MVAR |
± (1 % + 0,008 MVAR) |
|
Aktif Enerji |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
0 KWH ... 9,999 KWH |
0,001 KWh |
± (2 % + 0,008 KWh) |
|
10,00 KWH ... 99,99 KWH |
0,01 KWh |
± (2 % + 0,08 KWh) |
|
100,0 KWH ... 999,9 KWH |
0,01 KWh |
± (2 % + 0,8 KWh) |
|
1 MWH ... 9,999 MWH |
0,001 MMh |
± (2% + 0,008 MWh) |
|
Görünen Enerji |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
0 KVAH ... 9,999 KVAH |
0,001 KVAh |
± (2 % + 0,008 KVAh) |
|
10,00 KVAH ... 99,99 KVAH |
0,01 KVAh |
± (2 % + 0,08 KVAh) |
|
100,0 KVAH ... 999,9 KVAH |
0,01 KVAh |
± (2 % + 0,8 KVAh) |
|
1 MVAH ... 9,999 MVAH |
0,001 MVAh |
± (2% + 0,008 MVAh) |
|
Reaktif Enerji |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
0 KVARH ... 9,999 KVARH |
0,001 KVARh |
± (2 % + 0,008KVARh) |
|
10,00 KVARH ... 99,99 KVARH |
0,01 KVARh |
± (2 % + 0,08 KVARh) |
|
100,0 KVARH ... 999,9 KVARH |
0,01 KVARh |
± (2 % + 0,8 KVARh) |
|
1 MVARH ... 9,999 MVARH |
0,001 MVARh |
± (2% + 0,008 MVARh) |
|
Güç Faktörü |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
0 ... 1 |
0,01 |
± 0,04 |
|
Faz Açısı |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
-180 ° ... +180 ° |
0,1 ° |
± 1 ° |
|
Frekans |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
45 Hz ... 65 Hz |
0,1 Hz |
0,1 Hz |
|
50 / 60 Hz'de AC Harmonik |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
1 ... 20inci Sıra |
0,1 V |
± (2 % + 0,5 V) |
|
21 ... 30te Sıra |
0,1 V |
± (2 % + 0,5 V) |
|
31 ... 50 Sıra |
0,1 V |
belirtilmemiş |
|
50 / 60 Hz'de Akım Harmonik |
||
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
|
1 ... 20te Sıra |
0,1 A |
± (2 % + 0,5 A) |
|
21 ... 30te Sıra |
0,1 A |
± (2 % + 0,5 A) |
|
31 ... 50 Sıra |
0,1 V |
belirtilmemiş |
|
Güç ve Ağ Analizörü PCE-PA 8300'ün genel Teknik özellikleri |
||
|
Ekran |
LED arka plan aydınlatmalı 3,7 " Nokta Matrisi LCD (320 * 240 Pixel) |
|
|
Güvenlik Standartı |
IEC1010CAT III 600V |
|
|
Giriş Direnci AC V |
10 MOhm |
|
|
Çalışma Frekansı Akım Pensleri |
40 Hz ... 1 kHz |
|
|
Test edilmiş Çalışma Frekansı Akım Pensleri |
45 Hz ... 65 Hz |
|
|
Aşırı yüklenme koruması |
AC V |
720 V RMS |
|
AC A |
Akım Pensi ile 1300 A |
|
|
Veri hafızası |
SD Kart |
|
|
Kayıt aralığı |
1 Saniye |
|
|
Data Logger Fonksiyonu |
SD Kartında gerçek zamanlı kayıt |
|
|
Hafıza kayıt aralığı |
2 ... 7200 Saniye |
|
|
Bilgi çıkışı (bilgisayarda sadece canlı görüntüleme için) |
USB veya RS232 ile, bağlantı kablosuna göre |
|
|
Çalışma sıcaklığı |
0 °C ... +50 °C |
|
|
Çevresel Nem |
< 80 % RH |
|
|
Güç kaynağı |
8 x 1,5 V AA Piller 9 V Elektrik aleti |
|
|
Akım gücü |
Ölçüm Cihazı: 300 mA DC Akım Pensi: 34 mA DC |
|
|
Maks. iletken çapı |
50 mm |
|
|
Ağırlık |
Ölçüm Cihazı: 948 gr. (Piller dahil) Akım Pensi: 467 gr. (Kablo dahil) |
|
|
Boyutlar |
Ölçüm Cihazı: 225 x 125 x 64 mm |
|
|
Akım Pensi: 210 x 64 x 33 mm |
||
|
Sıkıştırma Pensi: 86 mm (dış) |
||
Set 1 PCE-PA 8300-1:
PCE-PA 8300 + PCE-PA C1 (1200 A)
- Ölçüm aralığı: 20 A / 200 A /1200A
- maks. iletken çapı: 50 mm
- bağlantı Kablosunun uzunluğu: 4 m
- Frekans aralığı: 45 Hz ... 1 KHz
- Ağırlık: 490 gr.
Set 2 PCE-PA 8300-2:
PCE-PA 8300 + PCE-PA C2 (3000 A)
- Ölçüm aralığı: 30 A / 300 A / 3000 A
- İletken alıcı: 170 mm Çap
- Ölçüm kayışın uzunluğu: 600 mm
- bağlantı Kablosunun uzunluğu: 3,4 m
- Frekans aralığı: 45 ... 400 Hz
- Ağırlık: 410 gr.
|
Güç ve Ağ Analizörü PCE-PA 8300'ün Teslimat içeriği |
||
|
1 x PCE-PA 8300 Güç ve Ağ Analizörü, 3 x Set'e göre Akım Pensi, 4 x izole edilmiş Timsah Pensi, 4 x Güvenlik Ölçüm Kayışı, 6 x 1,5 V AA Pil, 1 x 9 V Elektrik Adaptörü, 1 x Taşıma Çantası, |
