PCE-PA 8300-1 Güç ve Ağ Analizörü

Açıklama: Enerji Ölçer PCE-PA 8300-1
3 fazlı güç ve şebeke arıza analizörü / Harmonik analizörü / 1200 A AC’ye kadar
ölçüm / SD hafıza kartı / Grafik ekran

Enerji ölçer PCE-PA 8300-1, kullanımı kolay etkileyici özellikte bir ölçüm
cihazıdır. Enerji ölçer ile tüm ölçüm değerleri SD karta kaydedilir. Enerji
ölçer, güç ölçümü ve şebeke analizi için kullanılabilir. Enerji ölçer ile güç
9999 MW’ye kadar; harmonik de 50. dereceye kadar hassas bir şekilde
belirlenebilir.

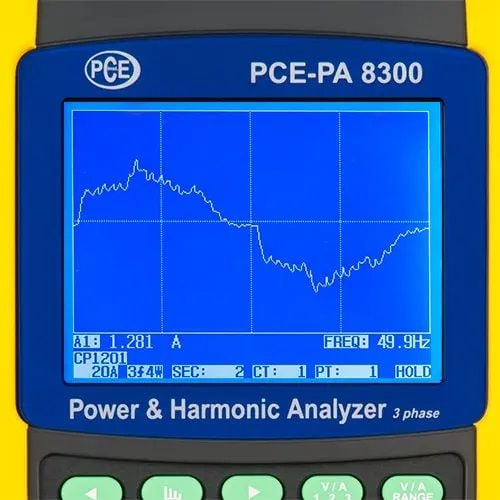

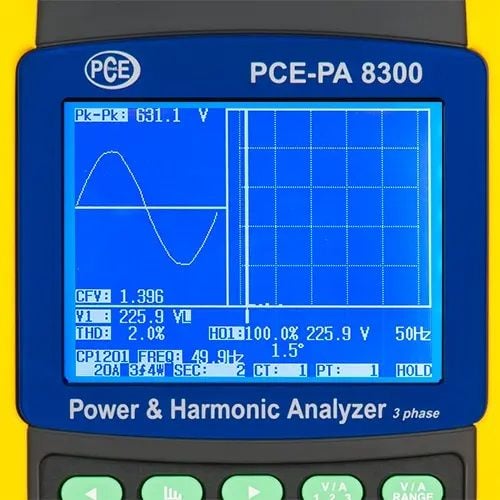

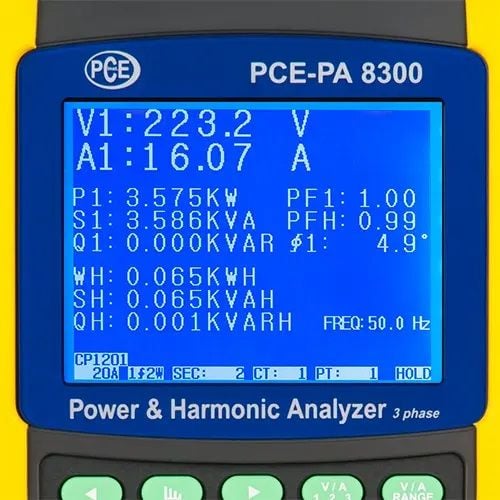

Enerji ölçer ile elde edilen tüm ölçüm değerleri grafik LCD ekranda
görüntülenir. Böylece, enerji ölçer ile şebeke bozulmaları sorunsuz bir şekilde
görüntülenebilir. Ölçüm verileri, hassas ağ ve güç analizi gerçekleştirmek için
ayarlanabilir bir kayıt aralığında SD karta kaydedilebilir. Enerji ölçer ile
uzun süreli kayıt gerçekleştirilebilir.

Özellikler: - 3 fazlı güç ve şebeke arıza analizörü
- 1200 A AC’ye kadar ölçüm
- Harmonik analizi
- Görünür, aktif ve reaktif güç ölçümü
- Güç faktörü ölçümü

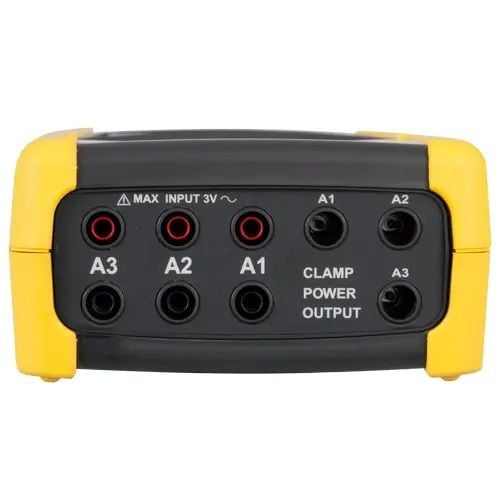

- Farklı akım pensleri bağlanabilir
- SD hafıza kartı
- Ayarlanabilir kayıt aralığı
- 600 V AC’ye kadar ölçüm
- Faz açısı / frekans ölçümü

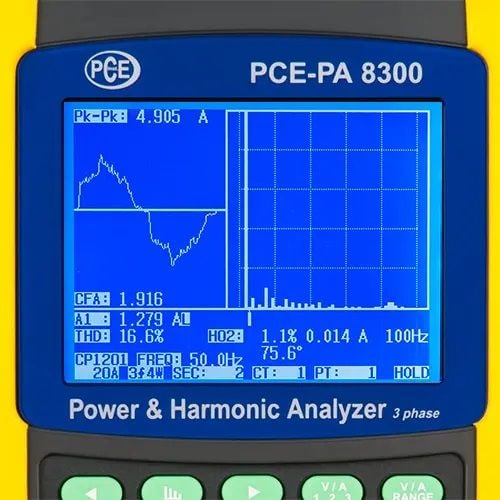

- Harmonik gösterimli grafik ekran

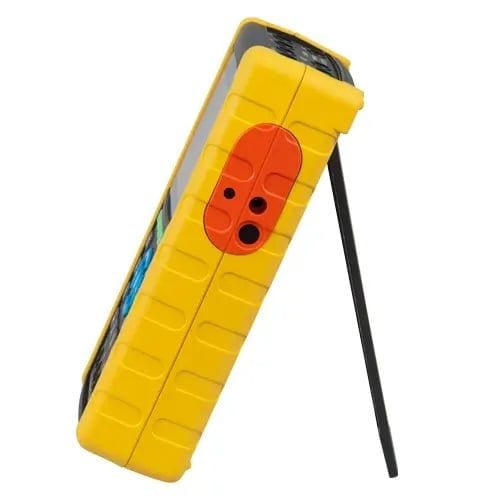

- Sağlam gövde
- Otomatik ölçüm aralığı seçimi (AC V)

Teknik Bilgiler: Voltaj Ölçümü (AC V)
Ölçüm Aralığı Çözünürlük Hassasiyet
10 V ... 600 V (Fazdan nötre) 0.1 V ±(0.5% + 0.5 V)
10 V ... 600 V (Fazdan faza)
Akım Ölçümü (AC A) Set 1
Ölçüm Aralığı Çözünürlük Hassasiyet
0.001 A (< 10
20 A A) ±(0.5% + 0.1 A)
0.01 A (>= 10
A)


0.01 A (< 100
200 A A) ±(0.5% + 0.5 A)
0.1 A (>= 100
A)


0.1 A (< 1000
1200 A A) ±(0.5% + 5 A)
1 A (>= 1000
A)


Aktif Güç
Ölçüm Aralığı Çözünürlük Hassasiyet
0 KW ... 9.999 kW 0.001 kW ±(1% + 0.008 kW)
10 KW ... 99.99 kW 0.01 kW ±(1% + 0.08 kW)
100 KW ... 999.9 kW 0.1 kW ±(1% + 0.8 kW)
1 MW ... 9.999 MW 0.001 MW ±(1% + 0.008 MW)

Görünür Güç
Ölçüm Aralığı Çözünürlük Hassasiyet
0 KVA ... 9.999 kVA 0.001 kVA ±(1% + 0.008 kVA)
10 KVA ... 99.99 kVA 0.01 kVA ±(1% + 0.08 kVA)
100 KVA ... 999.9 kVA 0.1 kVA ±(1% + 0.8 kVA)
1 MVA ... 9.999 MVA 0.001 MVA ±(1% + 0.008 MVA)

Reaktif Güç
Ölçüm Aralığı Çözünürlük Hassasiyet
0 KVAR ... 9.999 kVAR 0.001 kVAR ±(1% + 0.008 kVAR)
10 KVAR ... 99.99 kVAR 0.01 kVAR ±(1% + 0.08 kVAR)
100 KVAR ... 999.9 kVAR 0.1 kVAR ±(1% + 0.8 kVAR)
1 MVAR ... 9.999 MVAR 0.001 MVAR ±(1% + 0.008 MVAR)

Aktif Enerji
Ölçüm Aralığı Çözünürlük Hassasiyet
0 KWH ... 9.999 kWh 0.001 kWh ±(2% + 0.008 kWh)
10.00 KWH ... 99.99 kWh 0.01 kWh ±(2% + 0.08 kWh)
100.0 KWH ... 999.9 kWh 0.01 kWh ±(2% + 0.8 kWh)
1 MWH ... 9.999 MWh 0.001 MMh ±(2% + 0.008 MWh)

Görünür Enerji
Ölçüm Aralığı Çözünürlük Hassasiyet
0 KVARH ... 9.999 kVARh 0.001 kVARh ± (2% + 0.008 kVARh)
10.00 KVARH ... 99.99 kVARh 0.01 kVARh ± (2% + 0.08 kVARh)
100.0 KVARH ... 999.9 kVARh 0.01 kVARh ± (2% + 0.8 kVARh)
1 MVARH ... 9.999 MVARh 0.001 MVARh ± (2% + 0.008 MVARh)

Reaktif Enerji
Ölçüm Aralığı Çözünürlük Hassasiyet
0 … 9.999 kVARh 0.001 kVARh ± (2% + 0.008 kVARh)
10 … 99.99 kVARh 0.01 kVARh ± (2% + 0.08 kVARh)
100 … 999.9 kVARh 0.01 kVARh ± (2% + 0.8 kVARh)
1 … 9.999 MVARh 0.001 MVARh ± (2% + 0.008 MVARh)

Güç Faktörü
Ölçüm Aralığı Çözünürlük Hassasiyet
0 ... 1 0.01 ± 0.04

Faz Açısı
Ölçüm Aralığı Çözünürlük Hassasiyet
-180° ... +180° 0.1° ±1°

Frekans
Ölçüm Aralığı Çözünürlük Hassasiyet
45 Hz ... 65 Hz 0.1 Hz ± 0.1 Hz

50 / 60 Hz’de AC Voltajının Harmonikleri
Ölçüm Aralığı Çözünürlük Hassasiyet
1 … 20’nci sıra 0.1 V ± (2% + 0.5 V)
0.1 ± (2% + 10 dijit)

21 … 30’uncu sıra 0.1 V ± (2% + 0.5 V)
0.1% ± (2% + 20 dijit)

31 … 50’nci sıra 0.1 V
0.1% Belirtilmemiş


50 / 60 Hz’de Alternatif Akımın (AC) Harmonikleri
Ölçüm Aralığı Çözünürlük Hassasiyet
1 ... 20’nci sıra 0.001 ... 1 A ± (2% + 0.5 A)
0.1 % ± (2% + 10 dijit)
21 ... 30’uncu sıra 0.001 ... 1 A ± (2% + 0.5 A)
0.1 % ± (2% + 10 dijit)
31 ... 50’nci sıra 0.001 ... 1 A Belirtilmemiş
0.1 %
Diğer Teknik Özellikler
Ekran 3.7 inç nokta vuruşlu LCD ekran (320 x 240 piksel)
Güvenlik Standartları IEC1010CAT III 600 V
Giriş Direnci AC V 10 MOhm
Çalışma Frekansı Akım Pensi 40 Hz ... 1 kHz
Test Edilen Çalışma Frekansı 45 Hz ... 65 Hz
Akım Pensi
Aşırı Yük Koruması AC V 720 V RMS
AC A 1300 A akım pensi ile
Hafıza SD hafıza kartı
Örnekleme Hızı 1 saniye
Data Logger Fonksiyonu SD kartta gerçek zamanlı depolama
Kayıt Aralığı 2 ... 7200 saniye
Bağlantı kablosuna göre USB ya da RS-232
Veri Çıkışı aracılığıyla
(sadece bilgisayarda canlı görüntüleme için)

Çalışma Sıcaklığı 0 ... 50 °C
Ortam Nemi < 80% n.o
Güç Kaynağı 8 x 1.5 V AA pil
9 V güç adaptörü

Güç Tüketimi Cihaz: 500 mA DC
Akım pensi: 34 mA DC
Maksimum Kablo Çapı 50 mm
Boyut Cihaz: 225 x 125 x 64 mm
Akım pensi: 210 x 64 x 33 mm
Sıkıştırma pensi: 86 mm (dış)

Ağırlık Cihaz: 948 g (pil ile)
Akım pensi: 467 g (kablo ile)

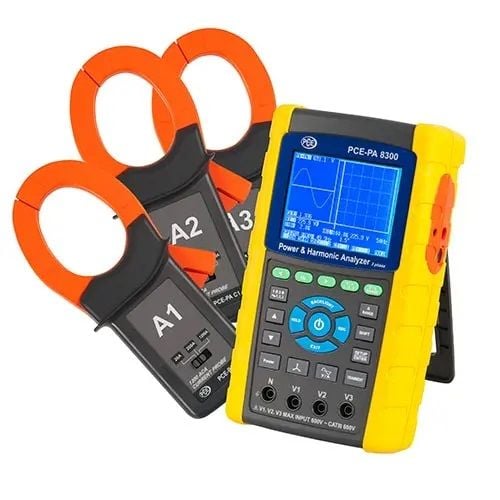

Teslimat İçeriği: 1 x Enerji Ölçer PCE-PA 8300-1
3 x Akım Pensi
4 x Timsah Klips (yalıtımlı)
4 x Ölçüm Kablosu
6 x 1.5 V AA Pil
1 x Güç Adaptörü (9 V)
1 x SD Hafıza Kartı (2 GB)
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
