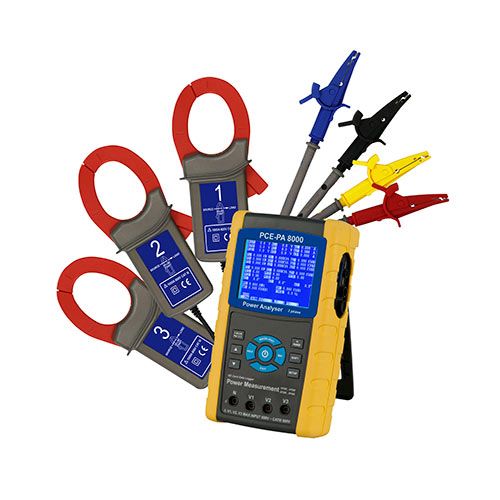

PCE-PA 8000 Enerji Ölçer

Açıklama: Enerji Ölçer PCE-PA 8000
SD karta kaydedilen gerçek zamanlı ölçüm / Veri kaydetmek için entegre saat ve
takvim /
Aktif, görünür ve reaktif güç

Enerji ölçer PCE-PA 8000, tek fazlı ya da üç fazlı devrelerde gücü ölçebilir ve
kaydedebilir. Enerji ölçer ile uzun süreli ölçümler gerçekleştirilebilir. Ölçüm
değerleri, bilgisayarda kolay bir şekilde analiz edilebilmesi için SD kartta
xls formatında kaydedilir. Kayıt aralığı, 2 … 7200 saniye arasında
ayarlanabilir.

Enerji ölçer ile güç ölçülebilir ve hem güç faktörü hem de faz açısı
belirlenebilir. Enerji ölçerin akım pensleri, çapı 50 mm olan kablolarda
kullanılabilir. PCE-PA 8000, güç kaynağı ağlarında kullanım için ideal araçtır.
Enerji ölçerin 3.7 inçlik ekranı, tüm ölçüm değerlerinin okunmasını sağlar.
Böylece, anlık ölçüm değerlerinin hızlı analizi mümkündür ve akım, voltaj ve
güce ilişkin bir fikir elde edilir.

Özellikler: - 3 faz / 4 iletken, 3 faz / 3 iletken, 1 faz / 2 iletken, 1 faz / 3 iletken güç analizi
- Akım ve voltajın True RMS (gerçek etkin değer) ölçümü
- Aktif, görünür ve reaktif güç ölçümü
- Güç faktörü (PF), faz açısı (Φ)
- 600 V (AC)’ye kadar voltaj ölçümü
- 1200 A (AC)’ye kadar akım ölçümü
- IEC 1010 ve CAT III 600 V standartlarını karşılar
- Veri kaydetmek için entegre saat ve takvim
- Ölçüm verileri SD kartta kaydedilir
- Veriler, ileri analizler için Excel formatında kaydedilir
- Veriler, veri kablosu ile bilgisayara aktarılabilir
- Geniş, 3.7 inç / 94 mm LCD ekran

Teknik Bilgiler: Voltaj Ölçümü (AC V)
Ölçüm Aralığı 10 V ... 600 V (Fazdan nötr hattına)
10 V ... 600 V (Fazdan faza)
Çözünürlük 0.1 V
Hassasiyet ± (%0.5 + 0.5 V)

Akım Ölçümü (AC A)
Ölçüm Aralığı 20 A
Çözünürlük 0.001 A (< 10 A)
0.01 A (=10 A)
Hassasiyet ± (%0.5 + 0.1 A)

Ölçüm Aralığı 200 A
Çözünürlük 0.01 A (< 100 A)
0.1 A (= 100 A)
Hassasiyet ± (%0.5 + 0.5 A)

Ölçüm Aralığı 1200 A
Çözünürlük 0.1 A (< 1000 A)
1 A (= 1000 A)
Hassasiyet ± (0.5 A + 5 A)

Aktif Güç Ölçüm Aralığı Çözünürlük Hassasiyet
0 KW ... 9.999 KW 0.001 KW ± (%1 + 0.008 KW)
10 KW ... 99.99 KW 0.01 KW ± (%1 + 0.008 KW)
100 KW ... 999.9 KW 0.1 KW ± (%1 + 0.8 KW)
1 MW ... 9.999 MW 0.001 MW ± (%1 + 0.008 MW)

Görünür Güç Ölçüm Aralığı Çözünürlük Hassasiyet
0 KVA ... 9.999 KVA 0.001 KVAR ± (%1 + 0.008 KVAR)
10 KVA ... 99.99 KVA 0.01 KVAR ± (%1 + 0.08 KVAR)
100 KVA ... 999.9 KVA 0.1 KVAR ± (%1 + 0.8 KVAR)
1 MVA ... 9.999 MVA 0.001 MVAR ± (%1 + 0.008 MVAR)

Reaktif Güç Ölçüm Aralığı Çözünürlük Hassasiyet
0 KVAR ... 9.999 KVAR 0.001 KVAR ± (%1 + 0.008 KVAR)
10 KVAR ... 99.99 KVAR 0.01 KVAR ± (%1 + 0.08 KVAR)
100 KVAR ... 999.9 KVAR 0.1 KVAR ± (%1 + 0.8 KVAR)
1 MVAR ... 9.999 MVAR 0.001 MVAR ± (%1 + 0.008 MVAR)

Aktif Enerji Ölçüm Aralığı Çözünürlük Hassasiyet
0 KWH ... 9.999 KWH 0.001 KWh ± (%2 + 0.008 KWh)
10.00 KWH ... 99.99 KWH 0.01 KWh ± (%2 + 0.08 KWh)
100.0 KWH ... 999.9 KWH 0.01 KWh ± (%2 + 0.8 KWh)
1 MWH ... 9.999 MWH 0.001 MMh ± (%2 + 0.008 MWh)

Görünür Enerji Ölçüm Aralığı Çözünürlük Hassasiyet
0 KVAH ... 9.999 KVAH 0.001 KVAh ± (%2 + 0.008 KVAh)
10.00 KVAH ... 99.99 KVAH 0.01 KVAh ± (%2 + 0.08 KVAh)
100.0 KVAH ... 999.9 KVAH 0.01 KVAh ± (%2 + 0.8 KVAh)
1 MVAH ... 9.999 MVAH 0.001 MVAh ± (%2 + 0.008 MVAh)

Reaktif Enerji Ölçüm Aralığı Çözünürlük Hassasiyet
0 KVARH ... 9.999 KVARH 0.001 KVARh ± (%2 + 0.008 KVARh)
10,00 KVARH ... 99.99 KVARH 0.01 KVARh ± (%2 + 0.08 KVARh)
100,0 KVARH ... 999.9 KVARH 0.01 KVARh ± (%2 + 0.8 KVARh)
1 MVARH ... 9.999 MVARH 0.001 MVARh ± (%2 + 0.008 MVARh)

Güç Faktörü Ölçüm Aralığı 0 ... 1
Çözünürlük 0.01
Hassasiyet ± 0.04

Faz Açısı Ölçüm Aralığı -180° ... 180°
Çözünürlük 0.1°
Hassasiyet ± 1°

Frekans Ölçüm Aralığı 45 Hz ... 65 Hz
Çözünürlük 0.1 Hz
Hassasiyet 0.1 Hz

Diğer Teknik Özellikler
Ekran LED arka aydınlatmalı, 3.7 inç nokta vuruşlu LCD (320 x
240 piksel)
Ölçülebilir Elektriksel AC V, AC A, aktif güç, görünür güç, reaktif güç, güç
Büyüklükler faktörü, faz açısı, şebeke frekansı


Voltaj Ölçüm Aralığı 10 V ... 600 V AC, otomatik aralık seçimi
Akım Ölçüm Aralığı 0.2 A ... 1200 A AC, otomatik / manuel aralık seçimi
Güvenlik Standardı IEC1010CAT III 600V
Giriş Direnci AC V 10 MOhm
Akım Pensi Çalışma Frekansı 40 Hz ... 1 kHz
Test Edilmiş Akım Pensi 45 Hz ... 65 Hz
Çalışma Frekansı

Aşırı Yük Koruması AC V 720 V RMS
AC A 1300 A akım pensi
ile
Hafıza SD kart
Kayıt Aralığı 2 saniye ... 7200 saniye
Data Logger Fonksiyonu SD karta gerçek zamanlı depolama
Veri Çıkışı Bağlantı kablosuna göre USB ya da RS232
Çalışma Sıcaklığı 0°C ... 50°C
Ortam Nemi < %80 n.o
Güç Kaynağı 8 x 1.5 V AA pil, 9 V güç adaptörü
Güç Tüketimi Cihaz: 300 mA DC
Akım pensi: 34 mA DC

Maksimum Kablo Çapı 50 mm
Ağırlık Cihaz: 948 g (pil ile)
Akım pensi: 467 g (kablo ile)
Boyut Cihaz: 225 x 125 x 64 mm
Akım pensi: 210 x 64 x 33 mm
Sıkıştırma pensi: 86 mm (dış)

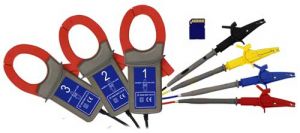

Teslimat İçeriği: 1 x Enerji Ölçer PCE-PA 8000
3 x Akım Pensi
4 x Test Uçları
4 x Timsah Klips
1 x SD Hafıza Kartı (2 GB)
1 x Güç Adaptörü (9 V DC)
8 x 1.5 V AA Pil
1 x Taşıma Çantası
