PCE-PA 5500 Sabit kurulım Ampermetre
ÜRÜN BİLGİSİ

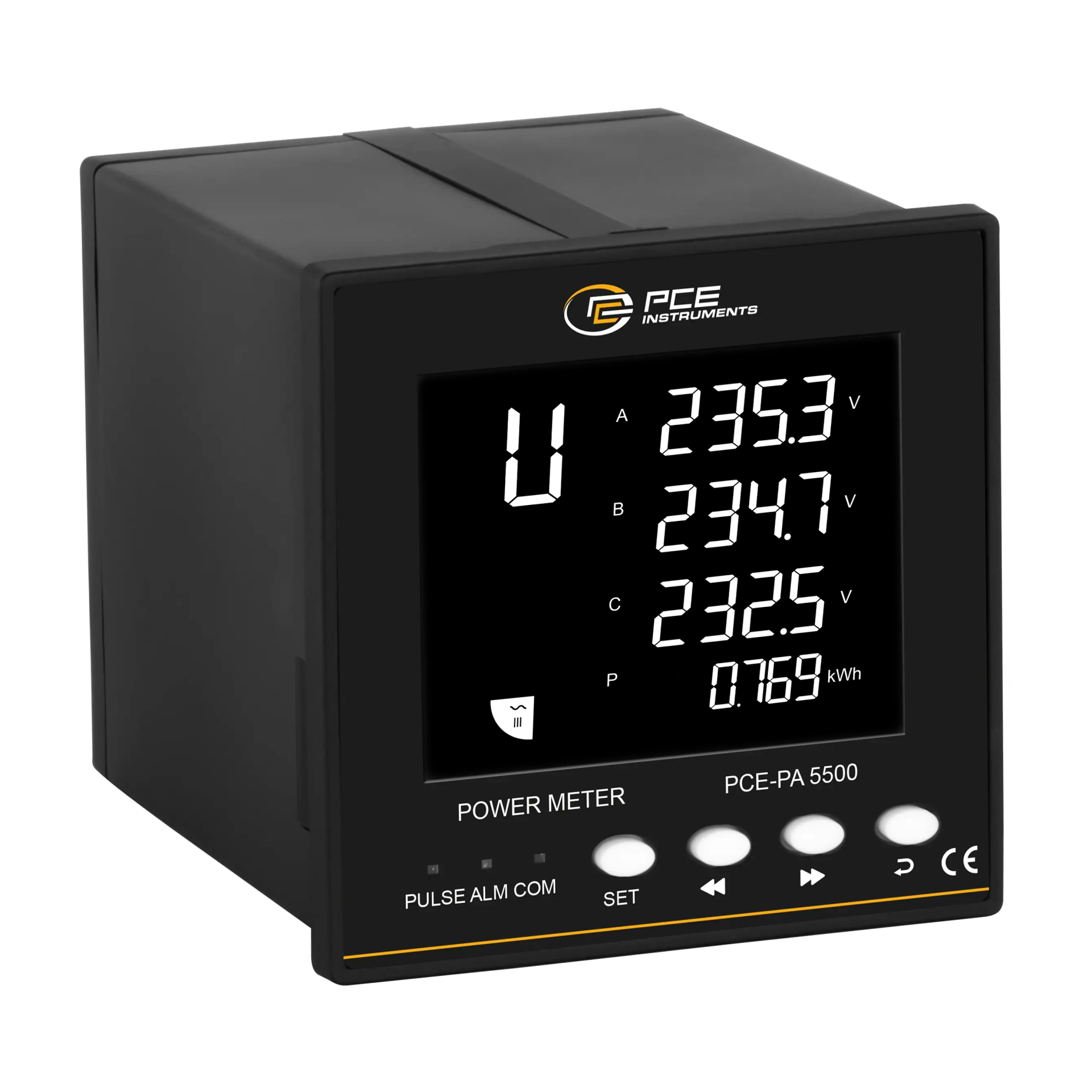

Ampermetre PCE-PA 5500
RS485 arayüzlü ampermetre / Tuşlu kolay kullanım / Temel güç parametreleri için hassasiyet sınıfı 0.5 / Yüksek çözünürlüklü siyah beyaz LCD ekran
Ampermetre, üç fazlı şebekelerde çeşitli şebeke parametrelerini ölçmek ve görüntülemek için kullanılan kompakt bir cihazdır. Bu ampermetre, bireysel tüketicilerin veya elektrik besleyicilerinin enerji değerlerini kaydedebilir. Gerilim ve akımlara ek olarak, görünür, reaktif ve aktif güç ile aktif ve reaktif enerji ölçülür ve 68 x 55 mm ekranda gösterilir. Ayrıca, bu ampermetreye mevcut sistemlere entegrasyon sağlayan bir RS485 arayüzü entegre edilmiştir. RS485 arayüzü Modbus RTU protokolünü kullanarak iletişim kurar. Bu, ölçülen değerlerin ampermetreden alınıp okunmasını veya cihaz ayarlarının okunmasını ve değiştirilmesini mümkün kılar.

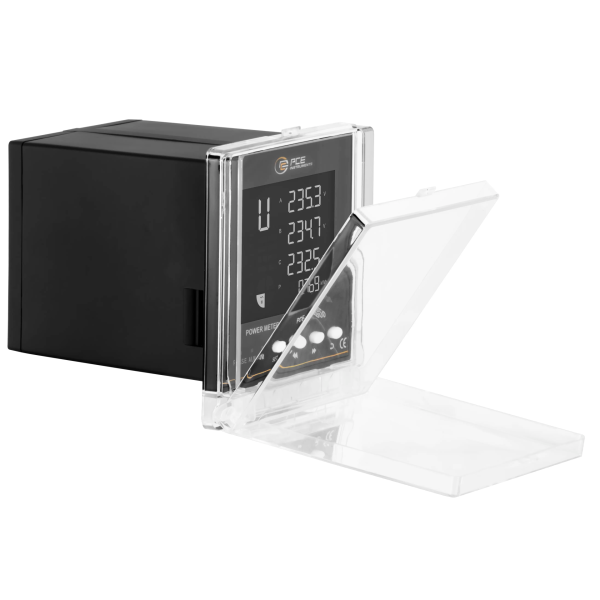

Ampermetre, 96x96 mm'lik bir panel kesikliğine montaj edilebilir. Teslimat kapsamına, cihazı toza ve neme karşı korumak için ön tarafa takılabilen şeffaf bir kapak dahildir. Birçok ölçüm fonksiyonuna ek olarak, ampermetre alarm fonksiyonları da sunar. İstikrarlı bir güç kaynağı her şebeke operatörü için en önemli önceliktir.
Güç kalitesindeki dalgalanmaları ve arızaları önlemek için şebeke izleme, kontrol ve otomasyon uyarlanmalı ve optimize edilmelidir.
ÖZELLİKLER
TEKNİK BİLGİLER
| Alternatif Gerilim AC | ||
| Ölçüm Aralığı | 30 V ... 264 V | |
| Çözünürlük | 0,1 V | |
| Hassasiyet | %0,5 | |
| Aşırı Yük |
1500 VAC sürekli Bir dakika için 2500 VAC, 50 ... 60 Hz |
|
| Alternatif Akım AC | ||
| Ölçüm Aralığı | 0,025 A ... 5 A | |
| Çözünürlük | 0,01 A | |
| Hassasiyet | %0,5 | |
| Aşırı Yük | 1s için 10 katı RMS | |
| Aktif Güç | ||
| Ölçüm Aralığı | 0,75 W ... 1320 W | |
| Çözünürlük | 0,01 W | |
| Hassasiyet | %0,5 | |
| Güç Faktörü | ||
| Ölçüm Aralığı | -1 ... +1 | |
| Çözünürlük | 0,001 | |
| Hassasiyet | %0,5 | |
| Frekans | ||
| Ölçüm Aralığı | 45 Hz ... 65 Hz | |
| Çözünürlük | 0,01 Hz | |
| Hassasiyet | %0,5 | |
| Harmonik Ölçüm | ||
| Ölçüm Aralığı | 1 (kademe sayısı) ... 50 (kademe sayısı) | |
| Çözünürlük | %20 ... 100 | |
| Hassasiyet | %0.1 ... 100 | |
| Genel Teknik Bilgiler | ||
| Ekran Tipi | Aydınlatmalı LCD | |
| Ekran Boyutu | 3,4 inç | |

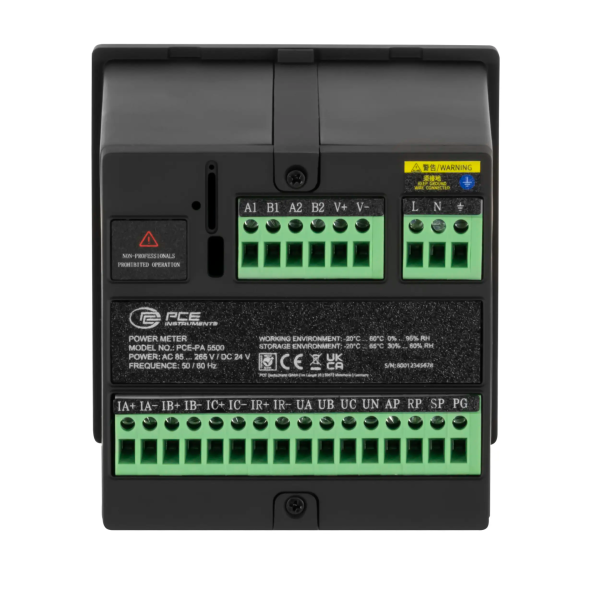

| Arayüz | RS485 | |
| Standart(lar) | IEC 62053-22, GB/T18215.322-2008, IEC61010-1 | |
| Faz Kayması | 0 ... 359.9° | |
| Panel Kesimi | 96x96 mm | |
| Menü Dili | İngilizce | |
| Koruma Sınıfı (Cihaz) | IP20 | |
| Güç Kaynağı | 100 ... 260 VAC, ca. 5 W | |
| Ağırlık | 474 g | |
| Derinlik | 110 mm | |
| Çalışma Koşulları | -20 ... 60°C, %0 ... 95 n.o. | |
| Depolama Koşulları | -20 ... 65°C, %30 ... 80 n.o. | |
| Şarj Edilebilir Pil | 1x 3 V CR1225 , Lityum | |
| Kapasite | 50 mAh | |

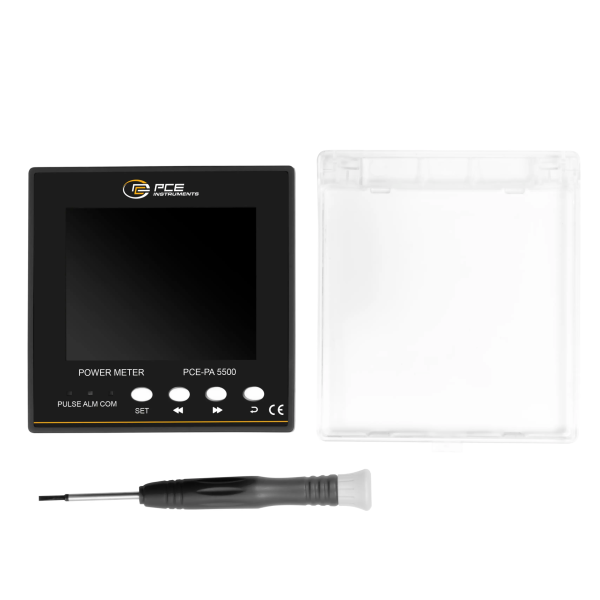

TESLİMAT İÇERİĞİ
1 x Şeffaf ön Kapak
1 x Tornavida
1 x Kullanım Kılavuzu
