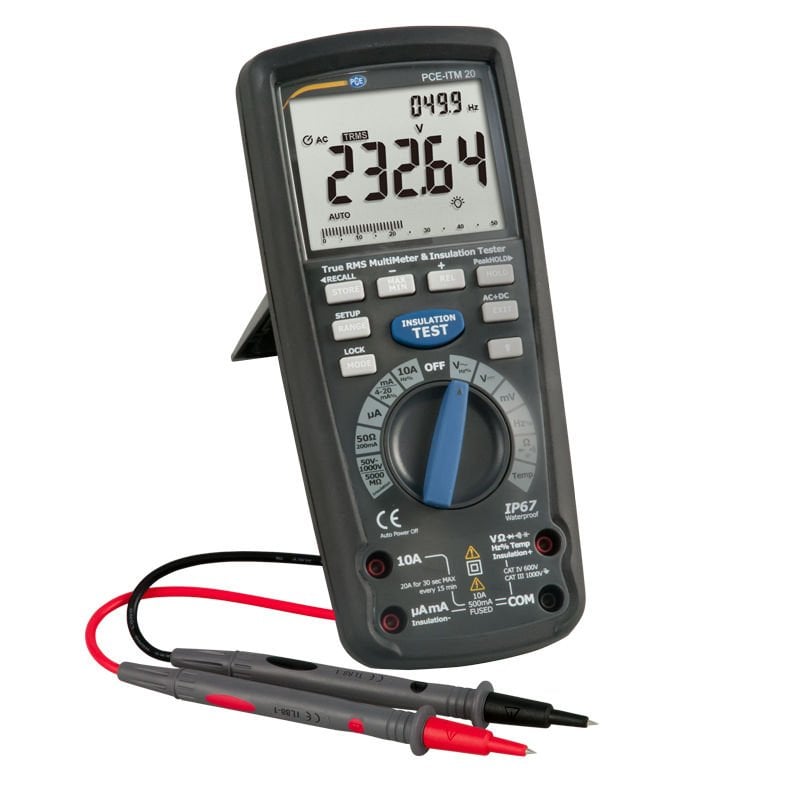

PCE-ITM 20 Multimetre Ve İzolasyon Test Cihazı

Açıklama: İzolasyon Test Cihazı PCE-ITM 20
Multimetre ve yalıtım test cihazı birleşimi / 1000 V’ye kadar test voltajı /
Büyük LCD ekran / Sıcaklık ölçümü / Frekans ölçümü / Dahili hafıza / CAT IV 600
V / IP67 / Kablosuz USB

İzolasyon test cihazı PCE-ITM 20, çok yönlü multimetre ile yalıtım test
cihazını birleştirir. İzolasyon test cihazı ile voltaj, akım ve direnç gibi
genel ölçümlerin yanı sıra frekans ve kapasite ölçümü de yapılabilir. İzolasyon
test cihazının teslimat içeriğine dahil olan termokupl ile sıcaklık ölçümü
gerçekleştirilebilir. Otomatik ölçüm aralığı seçeneği, izolasyon test cihazının
hızlı ve güvenli bir şekilde kullanılmasını; büyük arka aydınlatmalı LCD ekran
da kolay okunabilirliği sağlar.

İzolasyon test cihazının en önemli özelliği entegre yalıtım test cihazıdır.
1000 V’ye kadar olan test voltajı ve 5000 MΩ’ye (5 GΩ) kadar olan yalıtım
direnci ölçülebilir. Aynı şekilde, izolasyon test cihazı ile PI ve DAR değeri
de doğrudan ölçülebilir. Böylece, izolasyon test cihazı yardımıyla test
nesnesinin yalıtım değeri ile ilgili hızlı bir değerlendirme yapılabilir.

İzolasyon test cihazında daha sonra gerçekleştirilecek analizler için ölçüm
değerlerini depolama imkanı sunan dahili hafızası bulunur.

Özellikler: - Otomatik ölçüm aralığı seçeneği
- Kapasite ölçümü
- Entegre yalıtım test cihazı

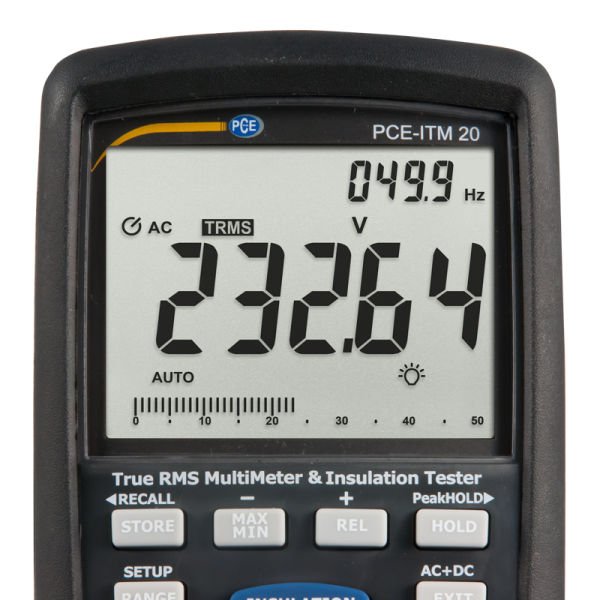

- Arka aydınlatmalı büyük LCD ekran
- Dahili hafıza
- Hold (tutma) fonksiyonu
- IEC 1010, CAT III 1000V, CAT IV 600V
- Frekans ölçümü

Teknik Bilgiler: Test Voltajı / Test Akımı Ölçüm Aralığı Çözünürlük Hassasiyet
50V 1 mA @ 50 kΩ 0.01 … 5 MΩ 0.0001 MΩ ± (4 % + 20 dijit)
5 … 50 MΩ 0.001 MΩ ± (4 % + 20 dijit)
50 … 500 MΩ 0.01 MΩ ± (4 % + 20 dijit)
500 … 1000 MΩ 0.1 MΩ Belirtilmemiş


125V / 1 mA @ 125 kΩ 0.01 … 5 MΩ 0.001 MΩ ± (2 % + 20 dijit)
5 … 50 MΩ 0.001 MΩ ± (2 % + 20 dijit)
50 … 500 MΩ 0.01 MΩ ± (3 % + 20 dijit)
500 … 5000 MΩ 0.1 MΩ ± (4 % + 20 dijit)


250V / 1 mA @ 250 kΩ 0.01 … 5 MΩ 0.0001 MΩ ± (2 % + 20 dijit)
5 … 50 MΩ 0.001 MΩ ± (2 % + 20 dijit)
50 … 500 MΩ 0.01 MΩ ± (3 % + 20 dijit)
500 … 5000 MΩ 0.1 MΩ ± (4 % + 20 dijit)


500V / 1 mA @ 500 kΩ 0.01 … 5 MΩ 0.0001 MΩ ± (2 % + 20 dijit)
5 … 50 MΩ 0.001 MΩ ± (2 % + 20 dijit)
50 … 500 MΩ 0.01 MΩ ± (3 % + 20 dijit)
500 … 5000 MΩ 0.1 MΩ ± (4 % + 20 dijit)


1000V / 1 mA @ 1000 kΩ 0.01 … 5 MΩ 0.0001 MΩ ± (2 % + 20 dijit)
5 … 50 MΩ 0.001 MΩ ± (2 % + 20 dijit)
50 … 500 MΩ 0.01 MΩ ± (3 % + 20 dijit)
500 … 5000 MΩ 0.1 MΩ ± (4 % + 20 dijit)


Kısa Devre Akımı <1.5 mA

Multimetre Ölçüm Aralığı Çözünürlük Hassasiyet
± (0.06 % + 20
dijit)
± (0.06 % + 6
Ölçüm Parametreleri 50 mV 0.001 mV dijit)
DC 500 mV 0.01 mV ± (0.06 % + 4
5 V 0.0001 V dijit)
50 V 0.001 V ± (0.06 % + 4
500 V 0.01 V dijit)
1000 V 0.1 V ± (0.06 % + 4
dijit)
± (0.1 % + 3
dijit)


Altarnatif Akım Voltajı 50 mV 0.001 mV ± (1 % + 50 dijit)
AC+DC 500 mV 0.01 mV ± (1 % + 50 dijit)
50 … 1000 Hz 5 V 0.0001 V ± (1 % + 30 dijit)
50 V 0.001 V ± (1 % + 30 dijit)
500 V 0.01 V ± (1 % + 30 dijit)
1000 V 0.1 V ± (1 % + 30 dijit)


Alternatif voltaj için belirtilmiş hassasiyet ölçüm aralığının 5 … 100%’ünü
ifade eder.

Doğru Akım Ölçüm Aralığı Çözünürlük Hassasiyet
± (0.5 % + 3
dijit)
500 µA 0.01 µA ± (0.5 % + 3
5000 µA 0.1 µA dijit)
50 mA 0.001 mA ± (0.5 % + 3
500 mA 0.01 A dijit)
10 A 0.001 A ± (0.5 % + 3
dijit)
± (0.5 % + 3
dijit)


Alternatif Akım 500 µA 0.01 µA ± (1% + 30 dijit)
AC + DC 5000 µA 0.1 µA ± (1% + 30 dijit)
50 … 1000 Hz 50 mA 0.001 mA ± (1% + 30 dijit)
500 mA 0.01 A ± (1% + 30 dijit)
10 A 0.001 A ± (1% + 30 dijit)


Alternatif voltaj için belirtilmiş hassasiyet ölçüm aralığının 5 … 100%’ünü
ifade eder.

Direnç Ölçüm Aralığı Çözünürlük Hassasiyet
± (0.2 % + 20
dijit)
± (0.1 % + 10
50 Ω 0.01 Ω dijit)
500 Ω 0.1 Ω ± (0.1 % + 3
5 kΩ 0.0001 kΩ dijit)
50 kΩ 0.001 kΩ ± (0.1 % + 3
500 kΩ 0.01 kΩ dijit)
5 MΩ 0.001 MΩ ± (0.1 % + 3
50 MΩ 0.001 MΩ dijit)
± (1 % + 10 dijit)
± (1.5 % + 50
dijit)


± (1.5 % + 50
dijit)
± (1.5 % + 10
Kapasite 50 nF 0.001 nF dijit)
50 nF 0.01 nF ± (1.5 % + 10
500 nF 0.1 nF dijit)
5 µF 0.001 µF ± (1.5 % + 5
50 µF 0.01 µF dijit)
500 µF 0.1 µF ± (1.5 % + 5
5 mF 0.001 mF dijit)
10 mF 0.01 mF ± (1.5 % + 5
dijit)
± (3 % + 30 dijit)
± (3 % + 30 dijit)


± (0.02 % + 3
dijit)
± (0.02 % + 3
50 Hz 0.001 Hz dijit)
Frekans (Elektronik) 500 Hz 0.01 Hz ± (0.02 % + 3
5 kHz 0.0001 kHz dijit)
50 kHz 0.001 kHz ± (0.02 % + 3
500 kHz 0.01 kHz dijit)
5 MHz 0.0001 MHz ± (0.02 % + 3
50 MHz 0.001 MHz dijit)
100 MHz 0.01 MHz ± (0.02 % + 3
dijit)
± (0.02 % + 3
dijit)
Belirtilmemiş


Hassaslık: 0.8 VRMS dk @ 20% … 80% görev döngüsü <100 kHz 5 V RMS dk @
20% … 80%> 100 kHz

Ölçüm Aralığı Çözünürlük Hassasiyet
Frekans (Elektronik) 40 Hz … 10 khz 0.01 1 Hz … ± (0.1%)
0.001 kHz
Görev Döngüsü 0.1 … 99.9% 0.01% ± (1.2% + 2 dijit)
Darbe Genliği 100 µS … 100 ms; Frekans: 5 Hz … 150 khz
Sıcaklık 58 … 2462°F 0.1°F ± (0.5 % + 7°F)
K Tipi Termoelement -50 … 13350°C 0.1°C ± (0.5 % + 3.5°C)
4 … 20 mA% -25 … 125% 0.01% ± 50 dijit
Direnç 50 Ω aralığı 50 Ω 0.001 Ω ± (1 % + 20 dijit)
500 Ω 0.01 Ω ± (1 % + 20 dijit)


Açık Devre Voltajı: 5V; Aşırı Yük Koruması 250V

Diğer Özellikler
Hafıza 9999 ölçüm noktası

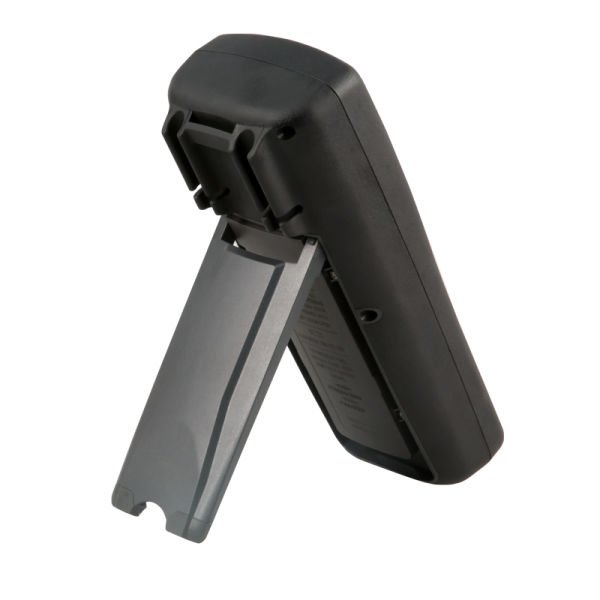

Gövde Çift kalıplı gövde, IP67
(su geçirmez ve toz geçirmez)

Düşme Testi 2 m
Diyot Testi Test akımı 0.9 mA
Açık devre voltajı 2.8 mA
Süreklilik Testi <35Ω’de akustik sinyal / Test akımı <0.35 mA
Peak Tespiti <1 ms
Sıcaklık Sensörü K Tipi Termoelement
Giriş Empedansı DC: > 10 MΩ
AC: > 9 MΩ

AC Kuplaj TRMS
AC Voltaj Band Genliği 50 Hz … 1 kHz
Crest Faktör 500 V’de <3
1000 V’de <1.5

Ekran Çubuk grafikli aydınlatmalı 50000 dijitli LCD ekran
Otomatik Kapanma 15 dk sonra
Ölçüm Hızı 10 Hz
Güç Kaynağı 6 x 1.5V AA Pil
Arayüz Kablosuz USB
Sigorta mA, µA: 0.5 A / 1000V seramik hızlı sigorta
A: 10 A / 1000V seramik hızlı sigorta
Çevre Koşulları 5 … 40°C, maks. 80% n.o
Depolama Koşulları -20 … 60°C, maks. 80% n.o
Çalışma Yüksekliği Maksimum 2000 m
Ağırlık Yaklaşık 720 g
Boyut 220 x 95 x 50 mm
Güvenlik Standartları EN61010-1
IEC 61010-1 2.Kısım (2001)
CAT IV 600V, CAT III 1000V
UL 61010-1 2.Kısım (2004)
CAN/CSA C22.2 No 6110-1 2.Kısım (2004)
UL 61010B-2-031 1.Kısım (2003)

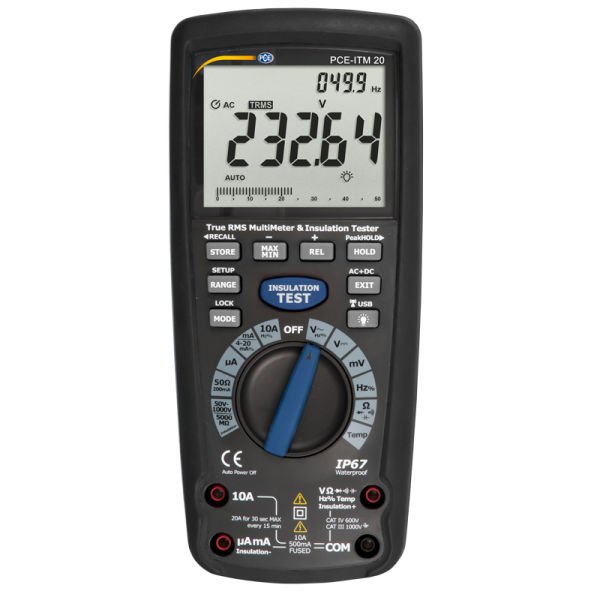

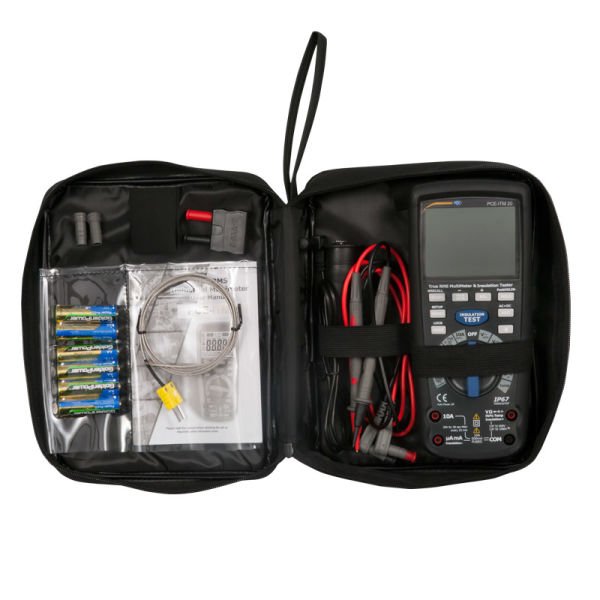

Teslimat İçeriği: 1 x İzolasyon Test Cihazı PCE-ITM 20
1 x Test Ucu Çifti
1 x Timsah Klipsli Tel
1 x Termokupl Adaptörü
1 x K Tipi Termokupl
6 x 1.5V AA Pil
1 x Kablosuz USB Adaptörü
1 x Kullanım Kılavuzu
