PCE-ITE 55A Elektrik Test Cihazı
Elektrik Test Cihazı Ürün Bilgisi

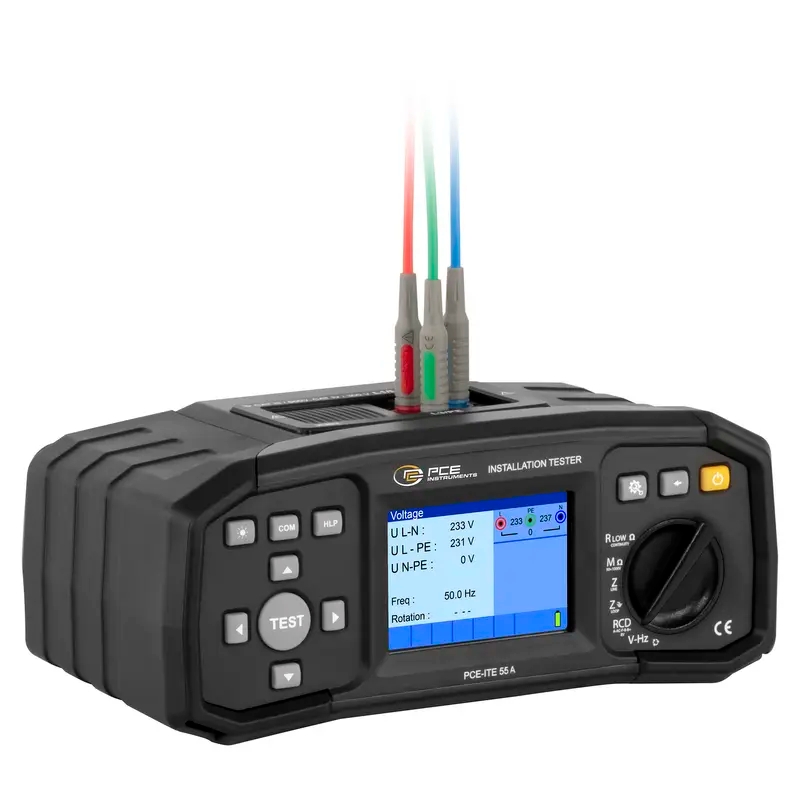

Elektrik Test Cihazı PCE-ITE 55A
Taşıma kayışlı / Sabit tesisatların hızlı testi / İzolasyon direnci / Arıza döngü empedansı /
Değiştirilebilir test gerilimleri ve kaçak akımlar / Menü dili olarak Almanca ve İngilizce

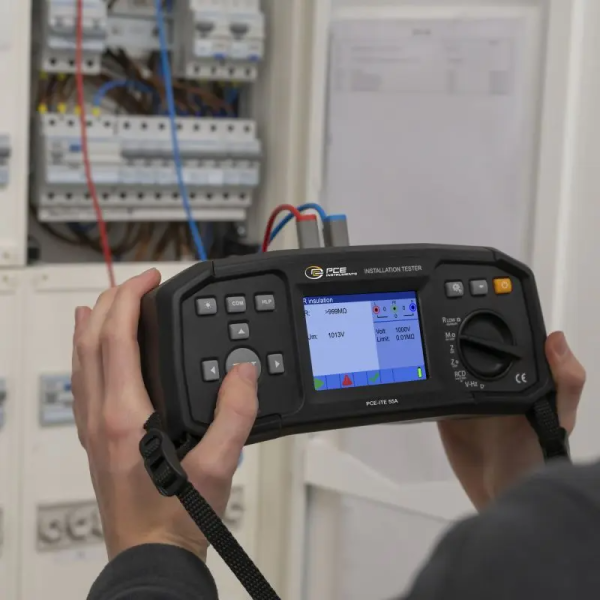

Elektrik test cihazı PCE-ITE 55A, EN 61557 ve DIN VDE 0100 standartlarına uygun olarak elektrik güvenliğini test etmek için uygun olan çok yönlü bir ölçüm cihazıdır. Elektrik test cihazı, elektrik tesisatlarını test etmek ve değerlendirmek için özel olarak tasarlanmış pek çok fonksiyon sunar. Elektrik test cihazı, akım taşıyan parçalar ile toprak arasındaki izolasyon direncinin hassas bir ölçümünü gerçekleştirebilir. Elektrik test cihazının RCD’ler için sunduğu özel fonksiyonlarla hem A tipi hem de AC kontrollü kaçak akım devre kesicileri verimli bir şekilde test edilebilir. Bu, hayati önem taşıyan bu koruyucu cihazların düzgün çalışmasını sağlar.

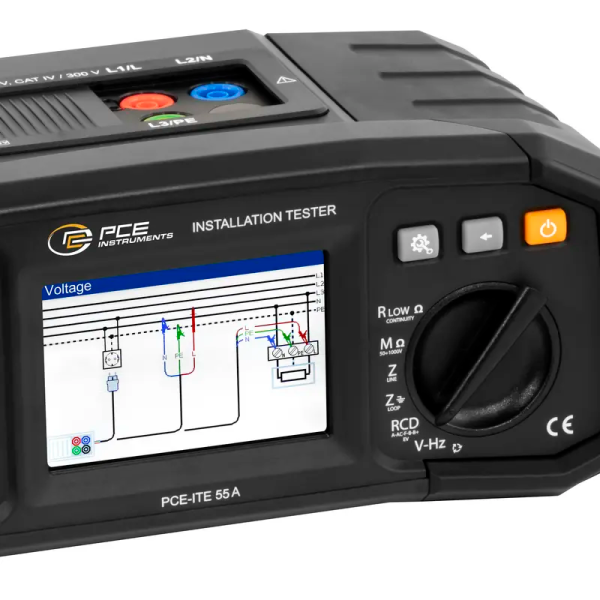

Elektrik test cihazı, kaçak akım durumunda bağlantının güvenli bir şekilde kesilmesini sağlamak için yeterli direncin mevcut olduğundan emin olmak üzere döngü direncinin hızlı ve hassas bir şekilde ölçülmesini sağlar. Buna ek olarak, koruyucu iletken direncinin ölçümü iletkenlerin ve bağlantıların sürekliliğinin kontrol edilmesini mümkün kılar. Kablo tesisatının grafiksel gösterimi, kllanıcının ölçümleri doğru bir şekilde gerçekleştirmesine yardımcı olur.

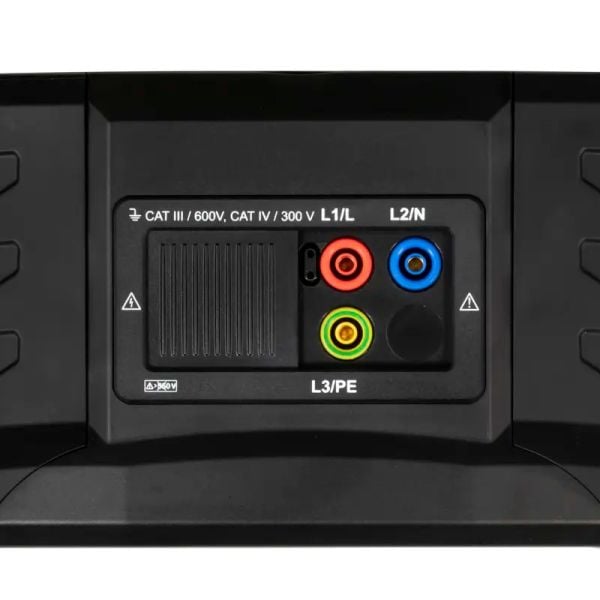

Elektrik test cihazındaki ekranın parlaklığı 4 seviyede ayarlanabilir. Ayarlanabilir bir alarm sesi, herhangi bir arıza veya sınır değerinin aşılması durumunda uyarı verir. Elektrik test cihazının ayarlanabilir kapanma süresi, pillerin istem dışı deşarj olmasını önlemek için kullanılabilir. Elektrik test cihazı, CAT III / 600 V ve CAT IV / 300 V özel gereksinimlerini karşılayan test uçlarıyla birlikte verilir.
Elektrik test cihazı, farklı ortamların gereksinimlerini karşılamak için kullanıcı dostu bir arayüz, net ekran öğeleri ve sağlam bir tasarım sunar. Elektrik test cihazı, uluslararası standartlara uyarak elektrik tesisatlarının en yüksek endüstri standartlarına göre güvenli ve güvenilir bir şekilde değerlendirilmesini mümkün kılar.
Opsiyonel EVSE test adaptörlerimiz ile testler elektrikli araçlar için wallbox ve şarj istasyonları üzerinde de gerçekleştirilebilir.
Elektrik Test Cihazı Özellikler
Teknik Bilgiler
| AC Gerilimi AC | ||
| Ölçüm Aralığı | 0 V ... +550 V | |
| Çözünürlük | 1 V | |
| Hassasiyet | ±(Ölçüm değerinin %2’si + 2 dijit) | |
| İzolasyon Direnci | ||
| Test Gerilimi DC | 50 V | |
| Ölçüm Aralığı | 0.1 M Ω ... +80 M Ω | |
| Çözünürlük |
0.001 MΩ (0.100 ... 1.999) |
|
| Hassasiyet | ±(Ölçüm değerinin %5’i + 3 dijit) | |
| İzolasyon Direnci | ||
| Test Gerilimi DC | 100 V, 250 V | |
| Ölçüm Aralığı | 0.1 M Ω ... +199.9 M Ω | |
| Çözünürlük |
0.001 MΩ (0.100 ... 1.999) |
|
| Hassasiyet | ±(Ölçüm değerinin %5’i + 3 dijit) | |
| İzolasyon Direnci | ||
| Test Gerilimi DC | 500 V, 1000 V | |
| Ölçüm Aralığı | 0.1 M Ω ... +199.9 M Ω | |
| Çözünürlük |
0.001 MΩ (0.100 ... 1.999) |
|
| Hassasiyet | ±(Ölçüm değerinin %2’si + 3 dijit) | |
| İzolasyon Direnci | ||
| Test Gerilimi DC | 500 V, 1000 V | |
| Ölçüm Aralığı | +200 M Ω ... +999 M Ω | |
| Çözünürlük | 1 MΩ | |
| Hassasiyet | ±(Ölçüm değerinin %10’u) | |
| Süreklilik Testi | ||
| Ölçüm Aralığı | 0.1 Ω ... +20 Ω | |
| Çözünürlük | 0.01 Ω | |
| Hassasiyet | ±(Ölçüm değerinin %3’ü + 3 dijit) | |
| Süreklilik Testi | ||
| Ölçüm Aralığı | +20 Ω ... +1999 Ω | |
| Çözünürlük |
0.1 Ω (20.0 Ω ... 99.9 Ω) |
|
| Hassasiyet | ±(Ölçüm değerinin %5’i) | |
| Empedans | ||
| Ölçüm Aralığı | 0.25 Ω ... +9999 Ω | |
| Çözünürlük |
0.01 Ω (0.20 ... 19.99) |
|
| Hassasiyet | ±(Ölçüm değerinin %5’i + 5 dijit) | |
| Frekans | ||
| Ölçüm Aralığı | +10 Hz ... +499.9 Hz | |
| Çözünürlük | 0.1 Hz | |
| Hassasiyet | %0.2 + 1 dijit | |
| Genel Teknik Özellikler | ||
| Ekran Türü | TFT renkli ekran | |
| Ekran Boyutu | 3.3 inç | |
| Standart(lar) | EN 61557, DIN VDE 0100 | |
| Çalışma Süresi | 15 saat | |
| Ayarlanabilir Otomatik Kapanma | 0.5 ... 60 dakika | |
| Devre Dışı Bırakılabilir Otomatik Kapanma | Var | |
| RCD Test Akımı Karakteristiği | A, AC | |
| RCD Tetikleme Akımı |
650 mA, 500 mA, 30 mA, 6 mA, 300 mA, 10 mA, 1000 mA, 100 mA | |
| RCD Tetikleme Süresi | 0 ... 500 ms | |
| Temas Gerilimi | 0 ... 99.9 V | |
| Menü Dili | Almanca, İngilizce | |
| Koruma Sınıfı (Cihaz) | IP42 | |
| Güç Kaynağı | Pil, güç adaptörü | |
| Ağırlık | 1300 g | |
| Ağırlık (Teslimat İçeriği ile Birlikte Cihazın Ağırlığı) | 1750 g |
|
| Ağırlık (Teslimat İçeriği ve Dış Ambalajı ile Birlikte Cihazın Ağırlığı) | 1930 g |
|
| Boyut (U x G x Y) | 250 x 135 x 107 mm | |
| Çalışma Koşulları | 0 ... 40°C, %95 n.o | |
| Depolama Koşulları | -10 ... +70°C, %90 n.o | |

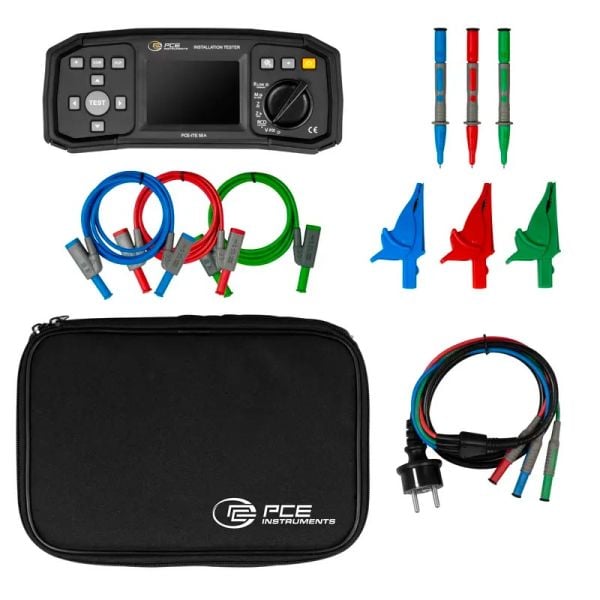

Teslimat İçeriği
1 x AB Schuko Soketleri için Test Kablosu
3 x Test Kablosu (1 metre)

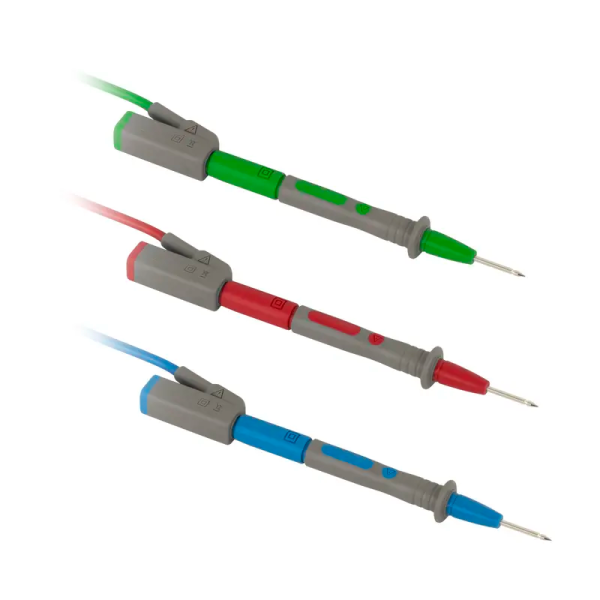

3 x Test Probu

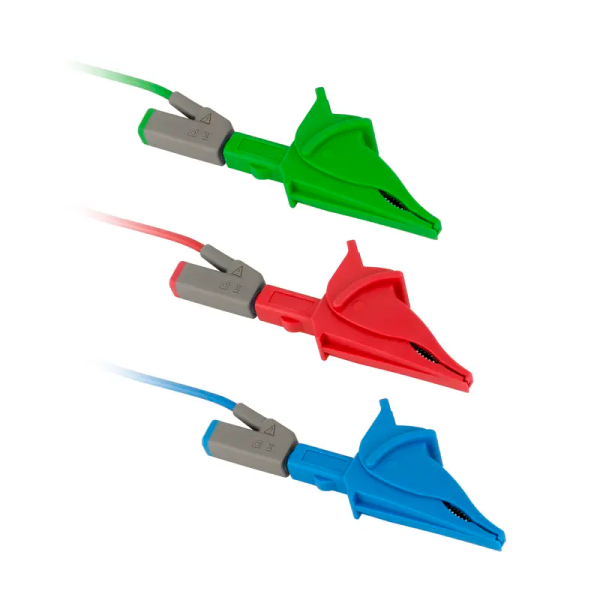

3 x Timsah Klips
6 x 1.5 V AA Pil
1 x Fabrika Kalibrasyon Sertifikası
1 x Taşıma Kayışı
1 x Kullanım Kılavuzu
