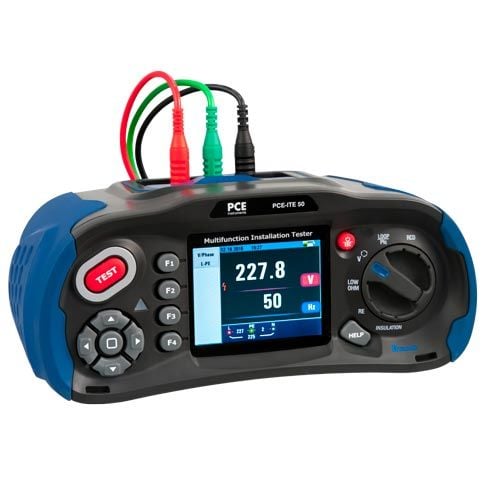

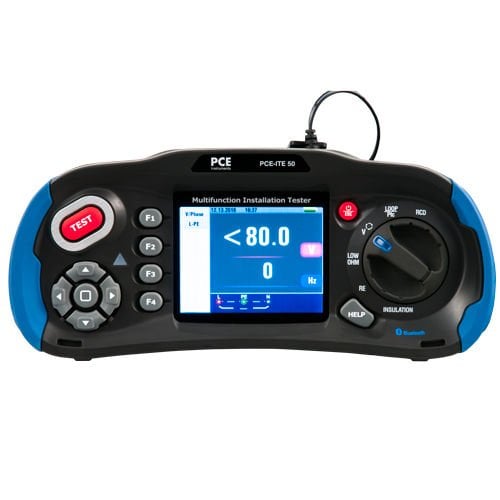

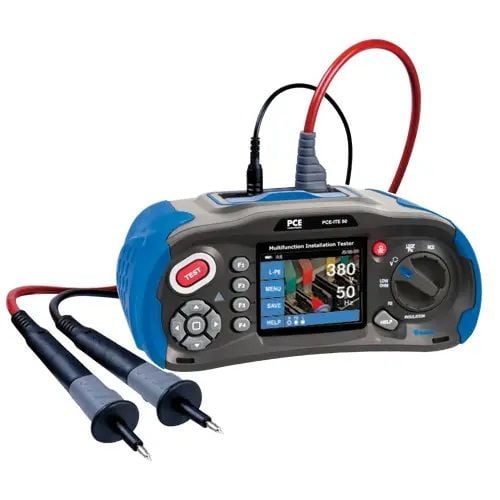

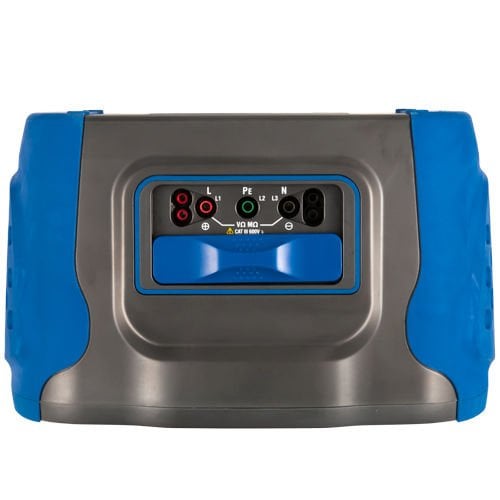

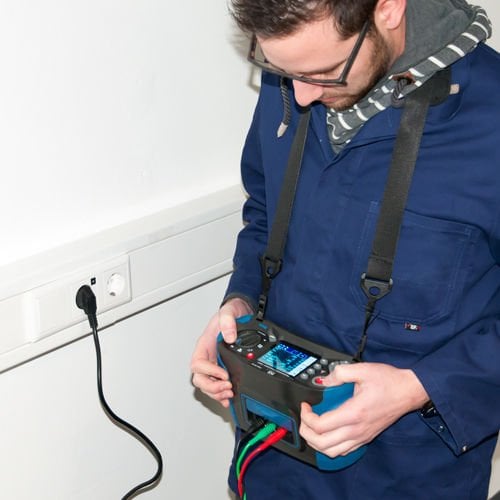

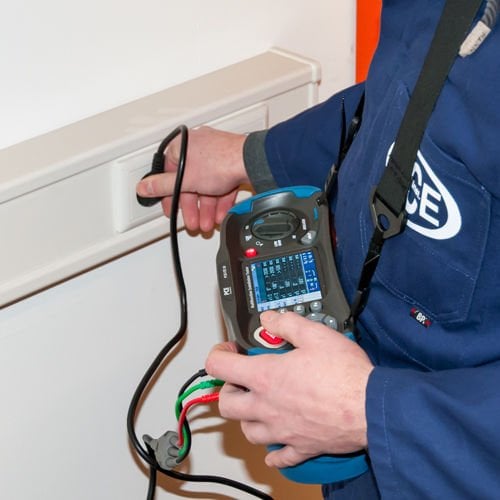

PCE-ITE 50 Çok Fonksiyonlu Test Cihazı

Açıklama: İzolasyon Test Cihazı PCE-ITE 50
Yalıtım direnci / Topraklama direnci / Döngü empedansı /
Voltaj ölçümü / Düşük direnç ölçümü / RCD testi

İzolasyon test cihazı PCE-ITE 50, 3.5 inç TFT renkli LCD ekranı bulunan sağlam
bir ölçüm cihazıdır. İzolasyon test cihazı, yalıtım direnci, topraklama
direnci, döngü empedansı, voltaj, düşük empedans ölçümü ve kamera fonksiyonlu
RCD testi gibi çeşitli ölçüm modlarının yanı sıra ölçümleri uygun fotoğraflarla
belgeleme imkanı sunar. İzolasyon test cihazı ile sabit tesisatların güvenli ve
doğru bir şekilde monte edildiğinden emin olunabilir. İzolasyon test cihazında
bulunan çift ekran, sezgisel semboller ve yüksek görüş açısı sayesinde ölçümler
hızlı bir şekilde ve rahatlıkla gerçekleştirilebilir. İzolasyon test cihazının
düşük direnç ölçümü ile topraklama iletkenleri, potensiyel dengeleme
iletkenleri ve koruyucu iletkenler düşük empedans açısından kontrol edilebilir.

İzolasyon test cihazının düşük direnç ölçümü için 0 … 2000 Ω ölçüm aralığı ve
0.001 … 1 Ω çözünürlüğü bulunur. İzolasyon test cihazının belki de en önemli
ölçümü, yalıtım direnci ölçümüdür. Elektrik kabloları, malzeme göçü ya da ısı
üreten arıza akımlarını tespit etmek için yalıtım ölçümü sırasında voltaj
altına yerleştirilir. Çoğu durumda bu arıza akımları o kadar minimaldir ki
koruyucu cihazlar tarafından tespit edilemezler ve en kötü durumda da yangına
neden olurlar.

İzolasyon test cihazı ile 125 V, 250 V, 500 V ya da 1000 V’luk test voltajında
yalıtım ölçümleri gerçekleştirilebilir. Her durumda test akımı 1 mA’dır. Bir
güç kaynağı sisteminin tüm sistem ve devrelerini ortak bir potansiyele
(topraklama referansı ya da potansiyel referansı) getirmek, kısa devre
akımlarına ve aşırı voltajlara karşı korumak için topraklama direncinin mümkün
olduğunca düşük empedanslı olması gerekir. İzolasyon test cihazı, 0 … 2000 Ω
ölçüm aralığı ve 0.01 … 1 Ω çözünürlüğü ile topraklama direncinin anlamlı bir
ölçümü için tüm koşulları sunar.

Özellikler: - 3.5 inç renkli TFT LCD ekran
- Döngü empedansı L-N, L-PE ve N-PE
- Ayarlanabilir FI test akımı
- SD kart ve Bluetooth
- Çift ekran
- İyi / kötü FI testi
- Düşük Ohm (direnç) ölçümü
- 1000 V terminal voltaja kadar

Teknik Bilgiler: Yalıtım Testi
Terminal Voltajı 125 V (0 ... 10%)
Ölçüm Aralığı Çözünürlük Hassasiyet
0.125 ... 4 MΩ 0.001 MΩ ± (2% + 10
dijit)

Test Akımı Kısa Devre Akımı
1 mA @ 125 kΩ <= 1 mA

Ölçüm Aralığı Çözünürlük Hassasiyet
4.001 ... 40 MΩ 0.01 MΩ ± (2% + 10
dijit)
40.01 ... 400 MΩ 0.1 MΩ ± (4% + 5
dijit)
400.1 ... 1000 MΩ 1 MΩ ± (5% + 5
dijit)

Terminal Voltajı 250 V (0 ... 10%)
Ölçüm Aralığı Çözünürlük Hassasiyet
0.125 ... 4 MΩ 0.001 MΩ ± (2% + 10
dijit)

Test Akımı Kısa Devre Akımı
1 mA @ 250 kΩ <= 1 mA

Ölçüm Aralığı Çözünürlük Hassasiyet
4.001 ... 40 MΩ 0.01 MΩ ± (2% + 10
dijit)
40.01 ... 400 MΩ 0.1 MΩ ± (3% + 2
dijit)
400.1 ... 1000 MΩ 1 MΩ ± (3% + 2
dijit)

Terminal Voltajı 500 V (0 ... 10%)
Ölçüm Aralığı Çözünürlük Hassasiyet
0.125 ... 4 MΩ 0.125 ... 4 MΩ 0.001 MΩ

Test Akımı Kısa Devre Akımı
1 mA @ 500 kΩ <= 1 mA

Ölçüm Aralığı Çözünürlük Hassasiyet
4.001 ... 40 MΩ 0.01 MΩ ± (2% + 10
dijit)
40.01 ... 400 MΩ 0.1 MΩ ± (3% + 2
dijit)
400.1 ... 1000 MΩ 1 MΩ ± (4% + 5
dijit)

Terminal Voltajı 1000 V (0 ...
10%)
Ölçüm Aralığı Çözünürlük Hassasiyet
0.125 ... 4 MΩ 0.001 MΩ ± (3% + 10
dijit)

Test Akımı Kısa Devre Akımı
1 mA @ 1 MΩ <= 1 mA

Ölçüm Aralığı Çözünürlük Hassasiyet
4.001 ... 40 MΩ 0.01 MΩ ± (2% + 10
dijit)
40.01 ... 400 MΩ 0.1 MΩ ± (3% + 2
dijit)
400.1 ... 1000 MΩ 1 MΩ ± (4% + 5
dijit)

Düşük Ohm (Direnç) Ölçümü
Ölçüm Aralığı Çözünürlük Hassasiyet
2.000 Ω 0.001 Ω ± (1.5% + 30
dijit)
20.00 Ω 0.01 Ω ± (1.5% + 3
dijit)
200.0 Ω 0.1 Ω ± (1.5% + 3
dijit)
2000 Ω 1 Ω ± (1.5% + 5
dijit)

Maks. Açık Devre Voltajı 5.8 V
Aşırı Yük Koruması 250 Vrms

Süreklilik Testi
Ölçüm Aralığı Çözünürlük
2000 Ω 0.01 Ω
Maks. Açık Devre Voltajı 5.8 V
Aşırı Yük Koruması 250 Vrms
Kısa Devre Akımı >= 200 mA

Döngü Empedansı L-PE (Hi-Amp): Test Akımı 4.0 A
Ölçüm Aralığı Çözünürlük Hassasiyet
0.23 ... 9.99 Ω 0.01 Ω ± (5% + 6
dijit)
10.0 ... 99.9 Ω 0.1 Ω ± (5% + 6
dijit)
100 ... 999 Ω 1 Ω ± (5% + 6
dijit)

L-PE (Tetikleme olmadan): Tests Akımı 15 mA
Ölçüm Aralığı Çözünürlük Hassasiyet
0.23 ... 9.99 Ω 0.01 Ω ± (5% + 6
dijit)
10.0 ... 99.9 Ω 0.1 Ω ± (5% + 6
dijit)
100 ... 999 Ω 1 Ω ± (5% + 6
dijit)

L-N: Test Akımı 4.0 A
Ölçüm Aralığı Çözünürlük Hassasiyet
0.23 ... 9.99 Ω 0.01 Ω ± (4% + 4
dijit)
10.0 ... 99.9 Ω 0.1 Ω ± (4% + 4
dijit)
100 ... 999 Ω 1 Ω ± (4% + 4
dijit)

RCD Testi
RCD (In) 10 mA, 30 mA, 100 mA, 300 mA, 650 mA, 1 A
Faktör x 1/2, x1, x2, x5
Tetikleme Süresi ± (1% + 1 ms)
Hassasiyeti
Test Akımı Sinyal Formu Sinüs (AC)
Tetikleme Özellikleri G ve S
Tetikleme Zamanı 0° ya da 180°
Voltaj Aralığı 194 ... 260 V AC (50/60 Hz)
Akım Ölçümü Hassasiyeti ± (5 % + 2 dijit)

Voltaj Ölçümü
Ölçüm Aralığı Çözünürlük Hassasiyet
80 ... 500 V AC/DC 1 V ± (2 % + 2
dijit)

Frekans Ölçümü
Ölçüm Aralığı Çözünürlük Hassasiyet
45 ... 65 Hz 1 Hz ±2 Hz

Topraklama Ölçümü
Ölçüm Aralığı Çözünürlük Hassasiyet
0.00 ... 99.99 Ω 0.01 Ω ± (2% + 30
dijit)
100.0 ... 999.9 Ω 0.1 Ω ± (2% + 6
dijit)
1000 ... 2000 Ω 1 Ω ± (2% + 6
dijit)

Genel Teknik Özellikler
Güç Kaynağı 8 x 1.2 ... 1.5 V AA pil
Pil Ömrü Yaklaşık 15 saat
Ölçüm Kategorisi CAT III 600 V
Koruma Sınıfı IP 65
Ekran 3.5 inç TFT (320 x 240 piksel)
Çevre Koşulları 0 ... 45 °C, 0...95% n.o, yoğuşmasız
Boyut 24.2 cm x 10.5 cm x 14.5 cm
Ağırlık 1.56 kg

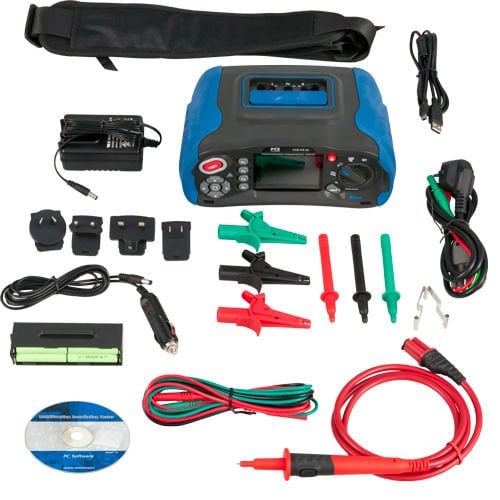

Teslimat İçeriği: 1 x İzolasyon Test Cihazı PCE-ITE 50
1 x Test Uçları

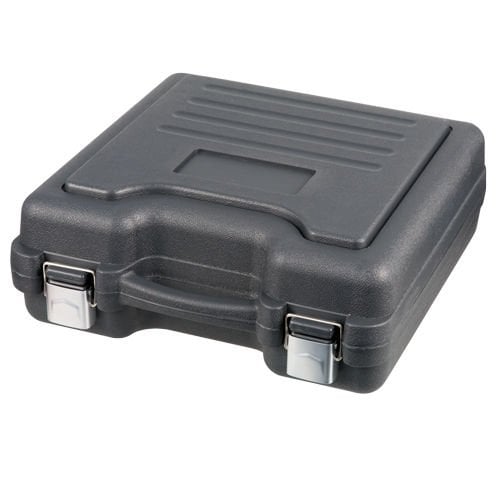

1 x Taşıma Çantası
1 x Kullanım Kılavuzu
