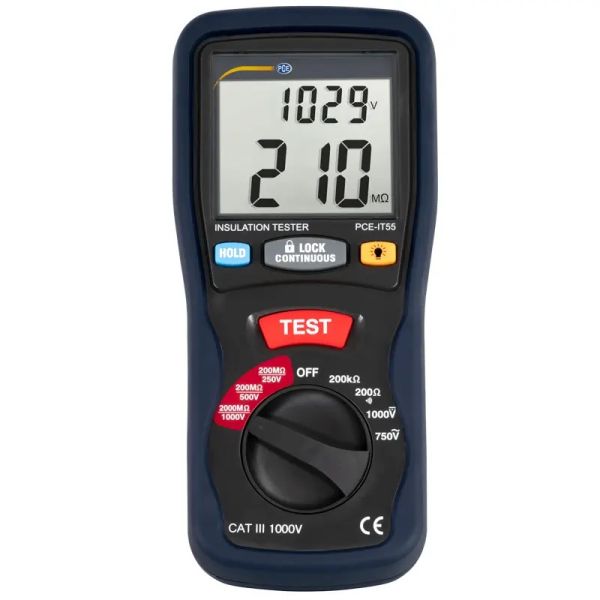

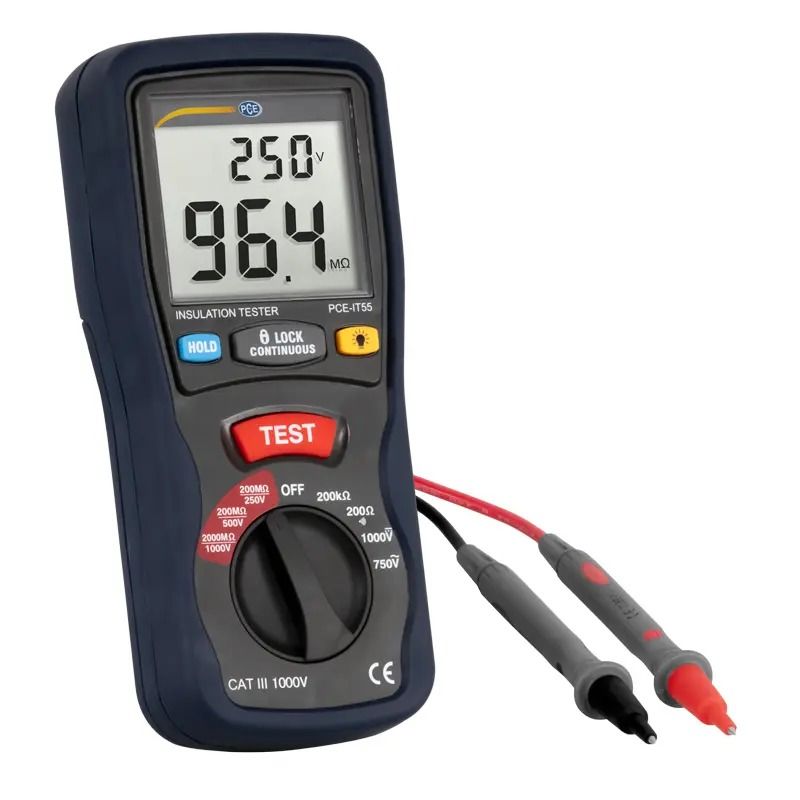

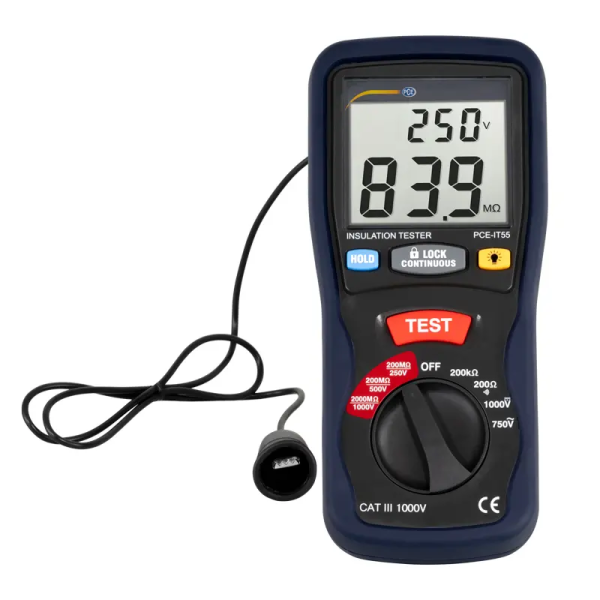

PCE-IT55 İzolasyon Test Cihazı

Açıklama: İzolasyon Test Cihazı PCE-IT55
CAT III 1000V / 2000 MΩ’a kadar yalıtım direnci

İzolasyon test cihazı PCE-IT55, maksimum 2000 MΩ’a (250, 500 ve 1000 V yardımcı
voltaj için) kadar olan yalıtım direncini belirlemek için kullanılır. İzolasyon
test cihazı, maksimum 750 V / 1000 V’a kadar olan alternatif ve doğru akımları
ve maksimum 2 kΩ’a kadar olan dirençleri ölçme imkanı da sunar. İzolasyon test
cihazına bip sesi entegre edilmiştir. İzolasyon test cihazı PCE-IT55, DIN 57
411 bölüm 1 / VDE 0411 bölüm 1, elektronik cihazlar için koruyucu önlemler
(IEC1010-1) ve DIN VDE 0143 (izolasyon test cihazı) gibi standartlarına
uygundur.

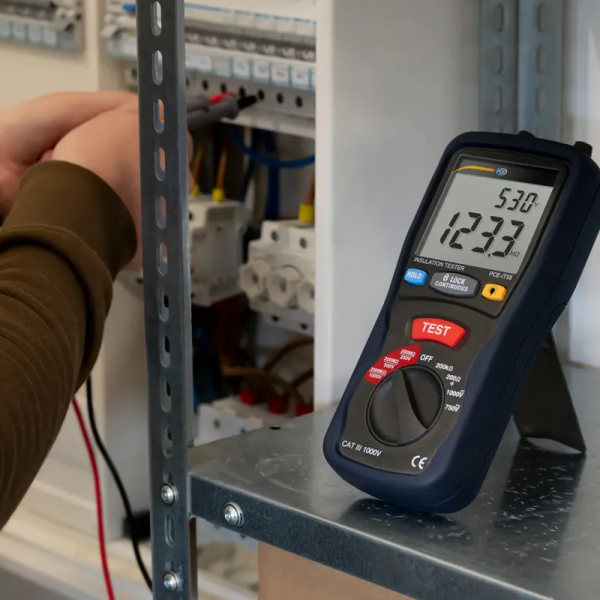

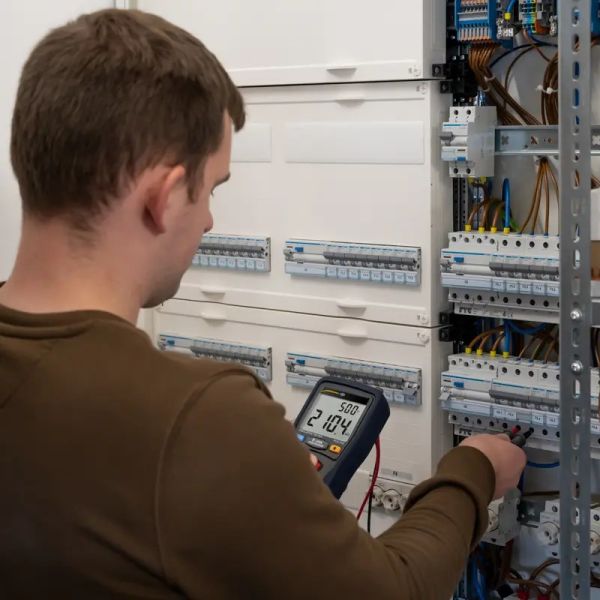

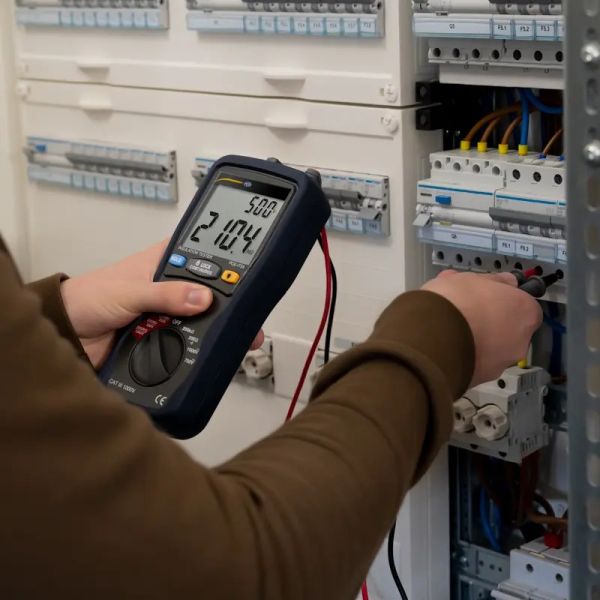

Tanım: izolasyon ölçümleri ile izolasyon durumu kontrol edilip değerlendirilir.
Gerçekleştirilen ölçüm sırasında elde edilen ölçüm değeri, hatlarda, kablolarda
ve elektrik tesisatlarında Ohm cinsinden yalıtım direncini ifade eder. Bu
nedenle, yalıtım direnci, elektrik çarpmasına karşı koruma ve kaçak akımlardan
kaynaklanan maddi hasarın önlenmesi için son derece önemlidir. İzolasyon test
cihazı, fabrikada kalibre edilmiş bir şekilde teslim edilir, ancak, isteğe
bağlı olarak kalibre edilebilir ve ISO kalibrasyon sertifikası ile
sertifikalandırılabilir (cihaz siparişi sırasında ya da yeniden kalibrasyon
işleminde).

Özellikler: - IEC1010-1, CAT III 1000V ile uyumlu
- Büyük ve arka aydınlatmalı ekran
- Tekli ölçüm ve devamlı ölçüm
- Aşırı aralık göstergesi
- Otomatik kapanma
- Taşıma çantası ile teslim edilir
- ISO kalibrasyon sertifikası opsiyonel olarak mevcuttur

Teknik Bilgiler: Ölçüm Aralığı
AC Voltaj 0 … 750 V
DC Voltaj 0 … 1000 V
Direnç 0 … 200 Ω / 200 … 2000 Ω
Yalıtım 0 … 200 MΩ / 200 … 2000 MΩ
Direnci

Çözünürlük
AC Voltaj 1 V
DC Voltaj 1 V
Direnç 0.1 Ω / 1 Ω
Yalıtım 100 kΩ … 1 MΩ
Direnci

Hassasiyet
AC Voltaj ±1.2% ± 10 dijit
DC Voltaj ±0.8% ± 3 dijit
Direnç ±1.0% ± 2 dijit
Yalıtım ±3.5% ± 5 dijit
Direnci

Test Voltajı 250 V – 200 MΩ
500 V – 200 MΩ
1000 V – 2000 MΩ


Süreklilik Bip sesi: ≤40 Ω, test akımı ≤ 200 mA
Testi
Güç Kaynağı 6 x 1.5 V AA pil
Çevre 0 … 40 °C, <80% n.o
Koşulları
Standartlar IEC1010-1, CAT III 1000 V
Boyut 200 x 92 x 50 mm
Ağırlık 700 g

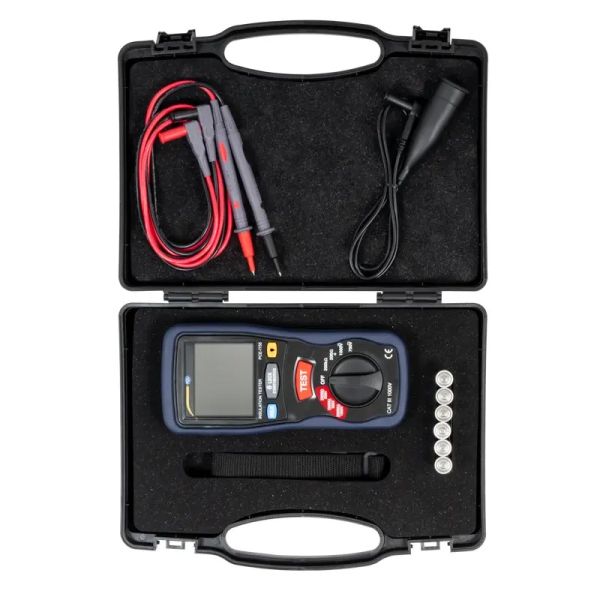

Teslimat İçeriği: 1 x İzolasyon Test Cihazı PCE-IT55,
1 x Ölçüm Ucu Seti,
1 x Timsah Klips (1 metre kablolu),
6 x 1.5 V AA Pil,
1 x Bilek Askısı,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
