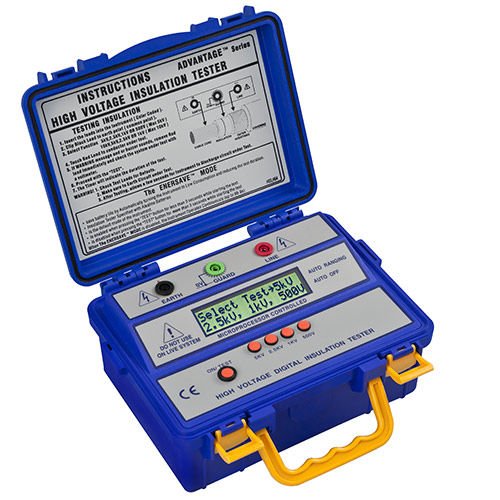

PCE-IT414 İzolasyon Test Cihazı

Açıklama: İzolasyon Test Cihazı PCE-IT414
10000 V’a kadar test voltajı / LCD ekran / Yüksek hassasiyet / Dayanıklı
tasarım

İzolasyon test cihazı PCE-IT414, yüksek hassasiyetli ve dayanıklı bir ölçüm
cihazıdır. İzolasyon test cihazı, zor ölçüm koşullarında kullanım için özel
olarak tasarlanmıştır. İzolasyon test cihazının avantajlarından biri de kaçak
akımlardan kaynaklanan ölçüm hatalarını önlemek için entegre koruma devresinin
bulunmasıdır. İzolasyon test cihazında CMOS mikroişlemci ve sesli ve görsel
alarm sinyali bulunur. İzolasyon test cihazı, kullanıcının 10 kV test voltajı

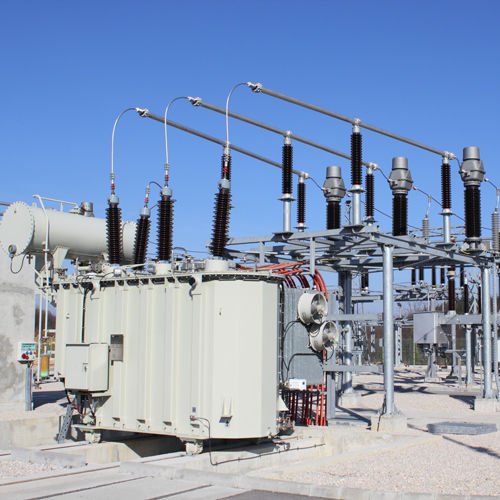

ile çalışmasını sağlar. Böylece, yüksek gerilim sistemlerinde etkili izolasyon
ölçümleri gerçekleştirilebilir.

Fabrikada kalibre edilmiş izolasyon test cihazı en hassas ölçüm sonuçlarının
elde edilmesini sağlar. İzolasyon test cihazı PCE-IT414’te bulunan 10 kV test
voltajı özelliğini sunan diğer izolasyon test cihazları daha yüksek fiyatlıdır.
Yalıtım direnci tanımı: Yalıtım direnci, hatlarda, kablolarda ve elektrik
tesisatlarında Ohm cinsinden direnci ifade eder. Bu nedenle, yalıtım direnci,
elektrik çarpmasına karşı koruma ve kaçak akımlardan kaynaklanan maddi hasarın
önlenmesi için son derece önemlidir. Yalıtım direnci ölçümleri, yalıtımın
durumunu (iletken ve gövde) kontrol etmek ve değerlendirmek için
gerçekleştirilir.


İzolasyon test cihazı ile izolasyon ölçümünün gerçekleştirilmesi:
- Gücü kesin.
- N ve PE dağıtımındaki köprüyü kaldırın.
- LS şalter, sigorta, FI şalteri ve elektriksel yükleri kapatın.
- İzolasyon test cihazını açın ve dış iletken ve PE arasında ve ardından dış
iletken ve bağlantı arasında ölçüm gerçekleştirin. Kablolarda meydana gelen
hasar ya da yıpranmayı daha iyi bir şekilde tespit edebilmek için dış
iletkenler arasında da ölçüm yapılmalıdır. Yalıtım direncinin minimum değerleri
250 V DC test voltajında 0.25 M Ohm, 500 V DC’de 0.5 M Ohm ve 1000 V DC’de 1 M
Ohm olmalıdır.

Özellikler: - 6 dijitli LCD ekran
- VDE 0413 Bölüm 1’e göre ölçüm
- 10000 V’a kadar test voltajı
- EMV: EN 50081-1, EN 50082-1
- Güvenlik: IEC-1010-1; CAT III, IEC-1010-1, EN 61010-1

Teknik Bilgiler: DC Test Voltajı 1.000 / 2.500 / 5.000 / 10000 V

Ölçüm Aralığı / Test Voltajı 60 GΩ / 1.000 V
150 GΩ / 2.500 V
300 GΩ / 5.000 V
600 GΩ / 10.000 V


Hassasiyet ± 5%
Çıkış Gücü Maksimum 1 W
Elektrik İletimi ve Cihaz 2000 MΩ / 2000 V
Gövdesi Arasındaki Yalıtım
Direnci
Cihaz Gövdesi ve Devre Maksimum 1 dakika boyunca 700 V AC
Arasındaki Statik Gerilim
AC Uyarı Devresi Gerilim > 450 V AC için
Güç Kaynağı 8 x 1.5 V pil
Boyut 250 x 110 x 190 mm
Ağırlık 1.5 kg

Teslimat İçeriği: 1 x İzolasyon Test Cihazı PCE-IT414,
1 x Renk Kodlu Silikon Ölçüm Kablosu,
1 x Koaksiyel Silikon İletkenli Entegre Korumalı Ultra Yüksek Voltaj Probu,
8 x AAA Pil,
1 x Kullanım Kılavuzu.
