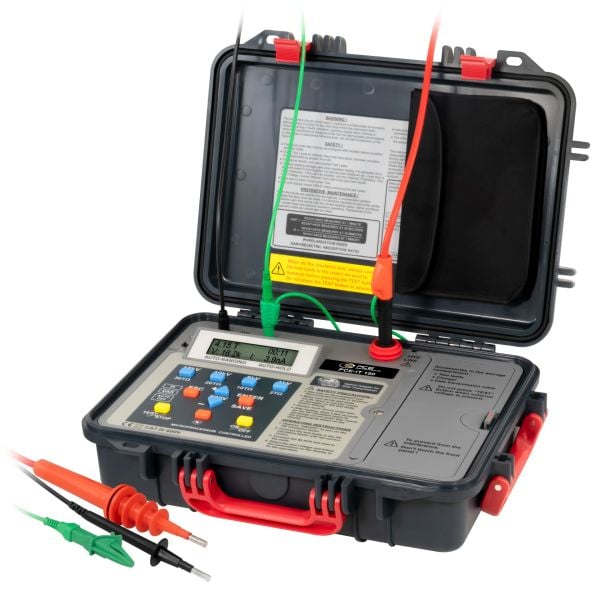

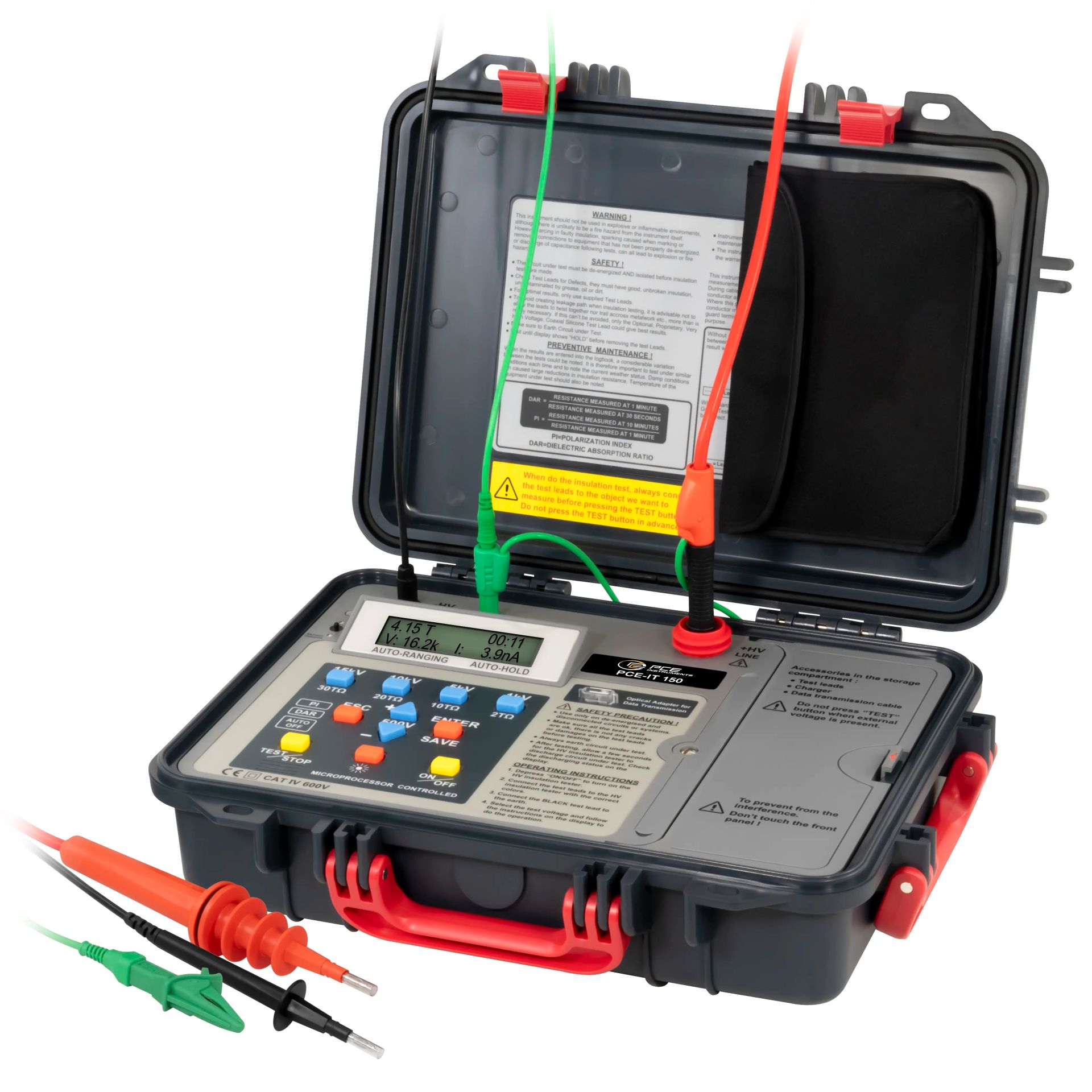

PCE-IT 150 İzolasyon Test Cihazı

Açıklama: 15 kV test gerilimine kadar İzolasyon Test Cihazı / Li-Ion pil / Tarih-saat
göstergesi / Test zamanlayıcısı / Ayarlanabilir test gerilimi / Harici gerilim
alarmı / Otomatik kapanma

İzolasyon Test Cihazı, 15 kV'a kadar test gerilimi ile yalıtım ölçümleri
içindir. 0 ... 30 TΩ ölçüm aralığı ve diğer ölçüm fonksiyonları İzolasyon test
cihazını son derece çok yönlü hale getirir. Yaygın test gerilimleri için 4
hızlı seçim düğmesi ve gerilimi 500 V adımlarla ayarlama seçeneği. (PI),
dielektrik soğurma oranı (DAR) ve 200 ölçüm için bir hafıza fonksiyonu dahil
olmak üzere önceden yapılandırılmış teşhis testleri. Bunlar, İzolasyon Test
Cihazının çalıştırılmasını da sağlayan arayüz aracılığıyla yazılıma
aktarılabilir. İzolasyon Test Cihazı ayrıca 600 V'a kadar AC ve DC gerilimleri

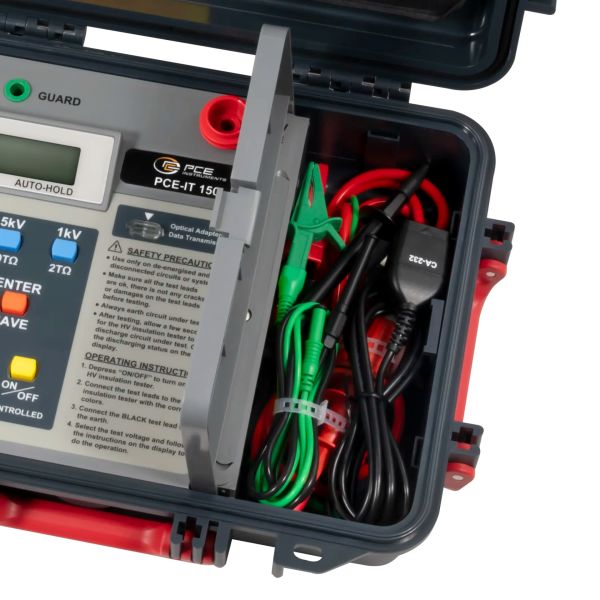

ölçmek için de kullanılabilir. İzolasyon Test Cihazı, kapak kapalı olduğunda
bile IP66 koruması sunan sağlam bir kasa içinde tedarik edilir.

Normal hizmet ömrü boyunca elektrik izolasyonu, bozulmasına yol açan çeşitli
gerilimlere maruz kalır. Buna termal, mekanik ve kimyasal etkilerin yanı sıra
nem de neden olur. İzolasyon uzun yıllar boyunca bu streslere dayanacak şekilde
tasarlanmış olsa da, anormal stresler doğal yaşlanma sürecini yoğunlaştırabilir
ve hizmet ömrünü önemli ölçüde kısaltabilir. Bu nedenle, hızlandırılmış bir
yaşlanma sürecinin gerçekleşip gerçekleşmediğinin düzenli olarak kontrol
edilmesi ve gerekirse etkilerin geri döndürülebilir olup olmadığının
belirlenmesi tavsiye edilir.

Özellikler: - 15 kV İzolasyon Test Cihazı
- 30 TΩ'a kadar izolasyon direnci 30 TΩ'a kadar
- Polarizasyon indeksi PI
- Dielektrik soğurma oranı DAR

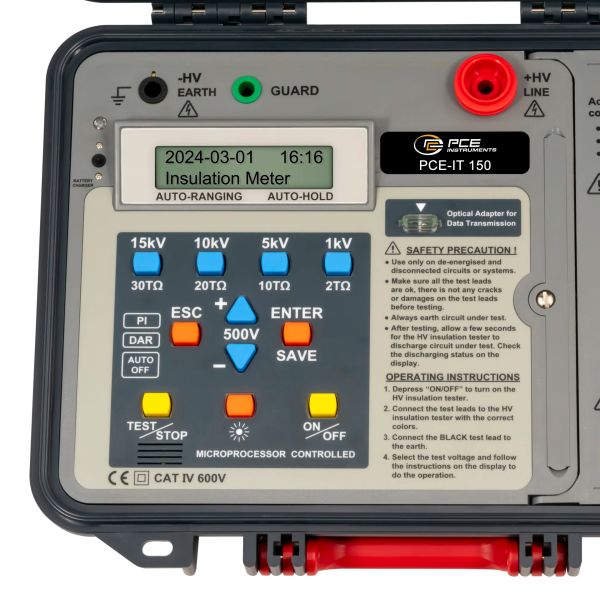

- Test voltajı için 4 düğme
- 200 ölçüm değeri için hafıza
- Yazılım dahil

Teknik Bilgiler: DC Gerilim
Ölçüm Aralığı 30 V ... 600 V
Çözünürlük 1 V
Hassasiyet ± (ölçüm değerinin %2’i ±3 Dijit)

AC Gerilim
Ölçüm Aralığı 30 V ... 600 V
Çözünürlük 1 V
Hassasiyet ± (ölçüm değerinin %2’i ±3 Dijit)

İzolasyon Direnci
Ölçüm Aralığı 0 GΩ ... 1 GΩ
Çözünürlük 0,001 GΩ
Hassasiyet ± (ölçüm değerinin %5’i +5 Dijit)

İzolasyon Direnci
Ölçüm Aralığı 1 GΩ ... 10 GΩ
Çözünürlük 0,01 GΩ
Hassasiyet ± (ölçüm değerinin %5’i +5 Dijit)

İzolasyon Direnci
Ölçüm Aralığı 10 GΩ ... 100 GΩ
Çözünürlük 0,1 GΩ
Hassasiyet ± (ölçüm değerinin %5’i +5 Dijit)

İzolasyon Direnci
Ölçüm Aralığı 100 GΩ ... 1 TΩ
Çözünürlük 1 GΩ
Hassasiyet ± (ölçüm değerinin %5’i +5 Dijit)

İzolasyon Direnci
Ölçüm Aralığı 1 TΩ ... 10 TΩ
Çözünürlük 10 GΩ
Hassasiyet ±%20

İzolasyon Direnci
Ölçüm Aralığı 10 TΩ ... 30 TΩ
Çözünürlük 100 GΩ
Hassasiyet ±%20

Genel Teknik Bilgiler
Ölçüm Fonksiyonları HOLD, PI, DAR
Ekran Tipi LCD Ekran
Kayıt Şekli Dahili Hafıza
Kayıt Kapasitesi 200 ölçüm
Arayüz RS232
Otomatik Kapanma 5 dk.
Otomatik Kapanma Devre dışı Hayır
Test Gerilimi 500 V … 15 kV
Güvenlik Standardı CAT IV 600V
Menü Dili İngilizce
Koruma Sınıfı (Cihaz) IP66
Koruma Sınıfı Ek Bilgi Sadece kapalı kapak ile
Güç Kaynağı 100 ... 240 V | 50/60 Hz
Fiş Tipi Cihaz-Euro Fişi
Ağırlık 6362 g
Boyutlar (U x G x Y) 325 x 430 x 132 mm
Çalışma Koşulları 0 ... 40°C, %0 ... 85 n.o.
Depolama Koşulları 0 ... 40°C, %0 ... 85 n.o.
Kapasite 5200 mAh

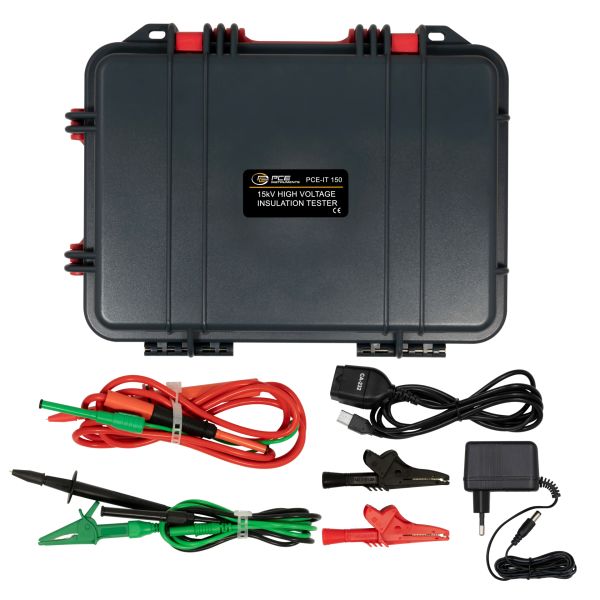

Teslimat İçeriği: 1 x İzolasyon Test Cihazı PCE-IT 150

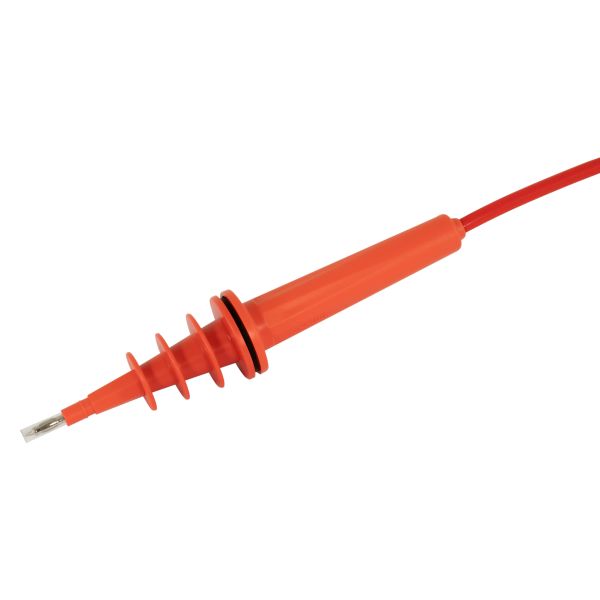

1 x Yaklaşık 2 m HV Test Kablosu

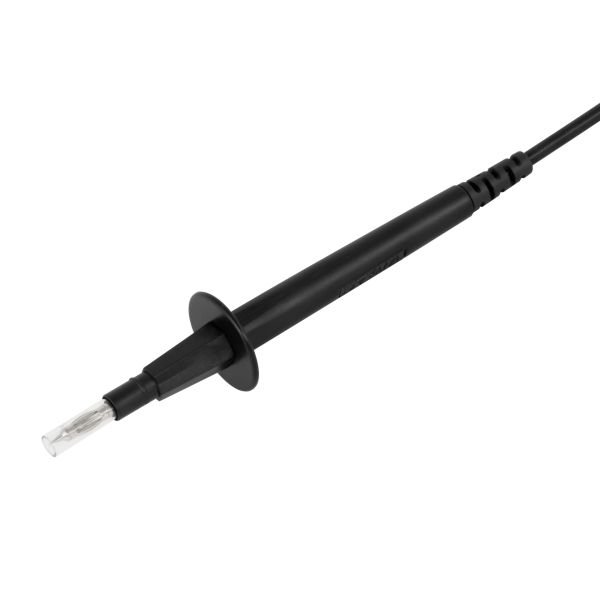

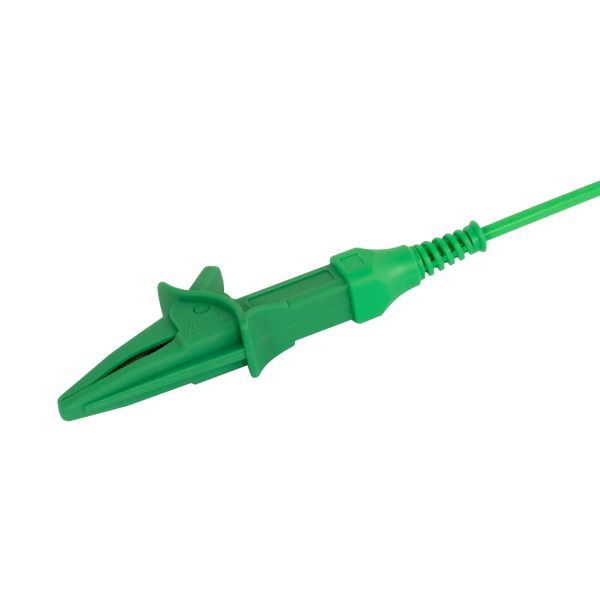

2 x Yaklaşık 1 m Ölçüm Kablosu

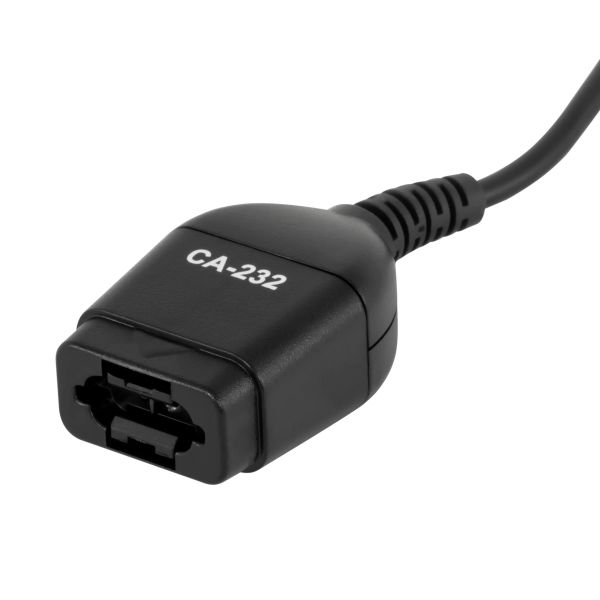

1 x Veri Aktarım Kablosu
1 x USB Bellekte PC Yazılımı
1 x Güç Kaynağı 24 VDC / 0,625 A
1 x Kullanım Kılavuzu
1 x Fabrika Kalibrasyon Sertifikası
