PCE HVAC 2 Anemometre

Açıklama: Pitot tüpü ile yüksek akış hızları için Pitot tüplü anemometre

80 m / s'ye (178,66 mph) kadar olan akış hızları için / Ayrıca diferansiyel
basınç, akış hızı, sıcaklığı belirler / Veri depolama ile / Gerçek zamanlı
aktarım için yazılım dahil

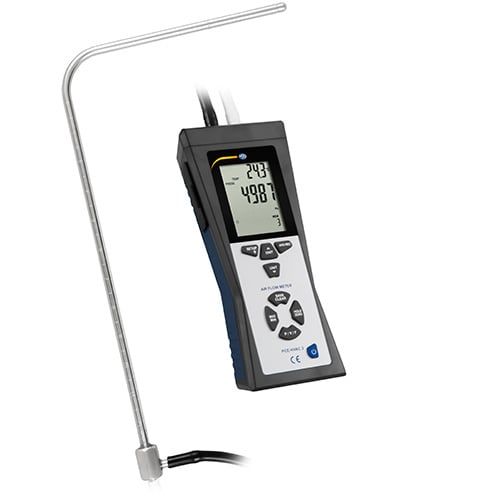

Pitot Tüplü Anemometre PCE-HVAC 2, diferansiyel basınç, hava akımı, hava hızı
ve sıcaklığını ölçmek için bir pitot tüplü anemometredir. Tasarımı sayesinde,
açılı pitot tüpüyle donatılmış anemometre, 80 m / s'ye kadar olan yüksek hava
hızlarının hızlı ve hassas bir şekilde belirlenmesi için özellikle uygundur.
Akış hızının ölçümü sırasında, bu Pitot tüplü anemometre çeşitli seçenekler
sunar (m / s, knot, km / s, mph, ft / dak).

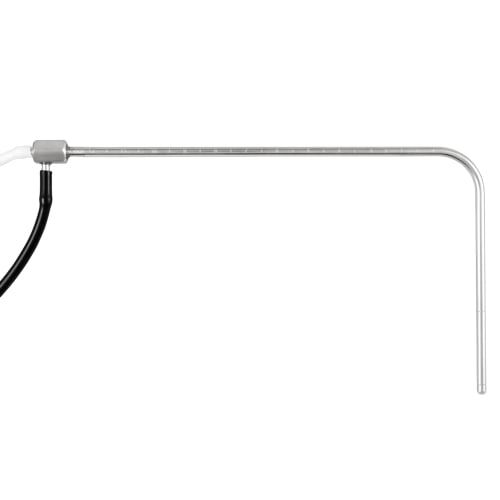

Pitot tüplü anemometreye bağlı, yalnızca sekiz milimetre çapa sahip 33,5 cm
Pitot tüpü , kapalı çalışma alanlarında, küçük açıklıklarda ve boru
sistemlerinde uygulama yapmayı mümkün kılar. Üretici, ölçüm cihazını çok yönlü
yapan bazı kullanışlı özelliklerle donatılmıştır. Bir tripoda monte
edilebilmesi için pitot tüplü anemometrenin alt tarafında bir diş vardır.
Böylece, kullanıcı bu iki serbest el ile birlikte pitot borusunun taşınmasında
daha fazla esneklik sağlar. Her biri 85 cm uzunluğunda olan iki basınç hortumu
pitot tüplü anemometrenin üstüne tutturulur ve daha sonra L şeklindeki pitot
borusuna bağlanabilir.

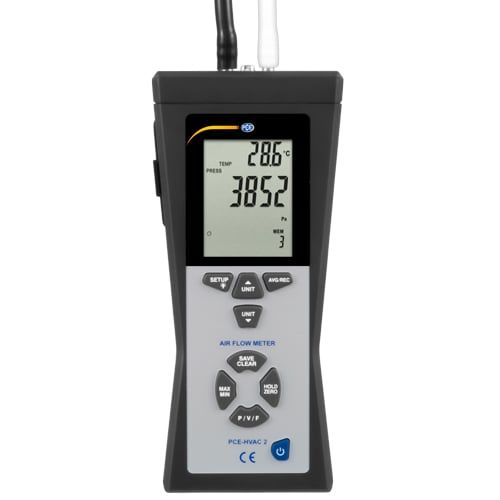

Olumsuz aydınlatma koşullarında ölçüm sonuçlarını en iyi şekilde okuyabilmek
için, üretici pitot tüplü anemometrenin geniş bir arkadan aydınlatmalı LC ekran
ile sağlanır. Pitot tüplü anemometrenin dahili hafızası, parametre başına 99
okumaya kadar depolama sağlar. Bu, toplanan verilerin istediğiniz zaman
kaydedilmesini ve geri çağrılmasını sağlar. Ek olarak, pitot tüplü anemometre,
maksimum ve minimum değerlerin depolanmasına izin verir. Anemometre, son ölçüm
sonuçlarının tekrar okunabilmesi için pratik bir Data-Hold fonksiyonuna

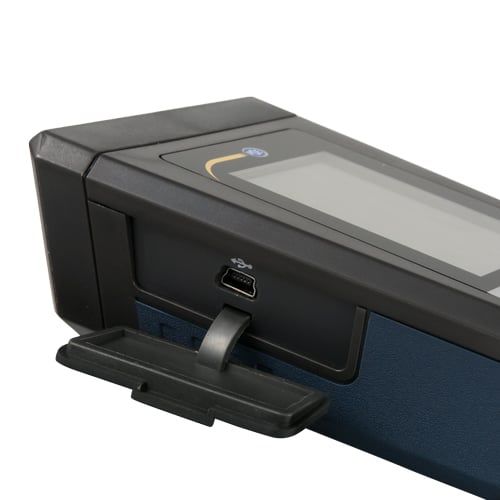

sahiptir. Pitot tüplü anemometrenin USB arayüzü ile gerçek zamanlı bir ölçüm
yapılabilir. Pili korumak için, bu cihaz Otomatik Kapanma fonksiyonu ile
donatmıştır. Pitot tüplü anemometre kısa bir süre sonra kullanılmadığında
otomatik olarak kapanır.

Uygulamalar

Pitot tüplü anemometreleri tercihen klima ve havalandırma teknolojisinde
kullanılır. Örneğin havalandırma kanallarındaki akış hızını belirlemek için
idealdirler. Çok yönlü fonksiyonları, PCE Instruments'ın pitot tüplü
anemometresi, zanaat ve endüstrideki birçok uygulama için ve yüksek rüzgar
hızlarını saptamak için vazgeçilmez ve kullanışlıdır. Ergonomik gövdesi ve
arkadan aydınlatmalı ekranı ile sağlam yapıda olan bu ölçüm cihazı, yüksek
ölçüm hassasiyetini ve kolay kullanımı garanti eder. PCE Instruments'ın pitot
tüplü anemometresi, uygulamasında esnektir ve zorlu ortam koşullarında bile
hassas sonuçlar sağlamaktadır. Plastik gövdesinin kullanışlı veya sağlam
tasarımı ve çok yönlü fonksiyonları, örneğin havalandırma ve ısıtma
teknolojisindeki teknisyenler,kurulumcular ve uzmanlar için fark basınç ölçer
PCE-P01'i esnek ve ideal bir arkadaş haline getirir.

Aksesuarlar ve Servis

Pitot tüplü anemometre PCE-HVAC-2'ye aksesuar olarak, üretici PCE Instruments,
farklı uzunluklarda ve çaplarda paslanmaz çelik pitot boruları takılmasını
sağlar.

PCE Instruments ayrıca anemometreler, rüzgar ölçüm cihazları ve rüzgar
sensörleri için ISO kalibrasyon sertifikası CAL-AM'yi de sunmaktadır. DIN ISO
9000'e uygundur. Kalibrasyon sertifikaları müşterilere özel olarak verilir,
yıllık yeniden kalibrasyon PCE Instruments ile yapılabilir.

Özellikler: - Hava hızı, hava basıncı, hava akışı ölçümü
- Ortam sıcaklığı görüntülenir
- Sıfır ayarı fonksiyonu
- Minimum, maksimum, ortalama, kayıt ve hold fonksiyonları
- Arka aydınlatmalı LCD
- Çift ekranlı LCD
- Yüksek akış hızları için uygun
- Parametre başına 99 ölçüm değeri için dahili hafıza
- USB kablo dahil
- Bilgisayar ile uyumlu, indirilebilir yazılım
- Gerçek zamanlı ölçüm
- Pitop tüplü ölçüm
- Fark basıncı ve standart ölçüm
- 2 bağlantı ucu (her biri 85 cm)
- Ayarlanabilir ölçüm birimleri
- ISO kalibrasyonu mevcuttur (detaylar için aksesuar kısmına bakınız)

Teknik Bilgiler: Hava Basıncı
Ölçüm Aralığı 0.7252 psi
50.00 mBar
20.07 inH2O
509.8 mmH2O
5000 Pa
Çözünürlük 0.0001 psi
0.01 mbar
0.01 inH2O
0.1 mmH2O
1 Pa
Hassasiyet 25 °C’de: ölçüm aralığının ± %0.3’ü

Tekrarlanabilirlik ± 0.2% (ölçüm değerinin maks. ± %0.5’i)
Doğrusallık / Histerezis Ölçüm değerinin ± %0.29’u
Basınç Aralığı 5000 Pa
Maksimum Basınç 10 psi
Tepki Süresi Tipik olarak 0.5 saniye
Birim mbar, psi, inH2O, mmH2O ya da Pa

Hava Hızı
Ölçüm Aralığı 1 ... 80 m/s
200 ... 15733 ft/min
3.6 ... 288 km/h
2.24 ... 178.66 MPH
2 ... 154.6 knot
Çözünürlük 0.01 m/s
1 ft/min
0.1 km/h
0.01 MPH
0.1 knot
Hassasiyet m/s’de: ölçüm değerinin ± %2.5’u
ft/min, km/h, MPH ve knot’ta: hava hızına ve hava kanalının
boyutuna bağlı olarak


Debi
Ölçüm Aralığı 0 ... 99999 m³/min
0 ... 99999 ft³/min
Çözünürlük 0.001 ... 100 m³/min
0.0001 ... 100 ft³/min

Sıcaklık
Ölçüm Aralığı 0 ... 50 °C
+32 … +122 °F

Çözünürlük 0.1 °C
0.1 °F

Hassasiyet ±1 °C
±2 °F

Diğer Teknik Özellikler
Pitot Tüp Çapı 8 mm
Uzunluk Ölçüm Hortumu Her biri 85 cm
Toplam Uzunluk Pitot Tüp 335 mm
Pil Seviyesi Göstergesi Var
Güç Kaynağı 9 V blok pil
Çevre Koşulları 0 ... 50 °C, <90% n.o, yoğuşmasız
Depolama Koşulları -10 ... +60 °C, <90% n.o, yoğuşmasız
Dahili Hafıza Parametre başına 99 ölçüm değeri
Arayüz USB
Ekran LCD
Gövde Malzemesi ABS plastik
Boyut Cihaz: 206 x 95 x 45 mm
Pitot tüp: 335 mm, Ø 8 mm
Ağırlık (pitot tüp, pil ve 600 g
ölçüm hortumları dahil)

Debimetre PCE-HVAC 2’nin alt kısmında tripoda monte edilmesi için bir vida dişi
bulunur. Ölçüm hortumları debimetrenin üst kısmına takılır. Böylece, debimetre,
pitot tüpüne bağlanabilir.

Teslimat İçeriği: 1 x Pitot Tüplü Anemometre PCE-HVAC 2,
1 x Pitot Tüp (açılı),
1 x USB Kablosu,
1 x Yazılım,
2 x Bağlantı Ucu (her biri 85 cm),
1 x 9V Blok Pil,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
