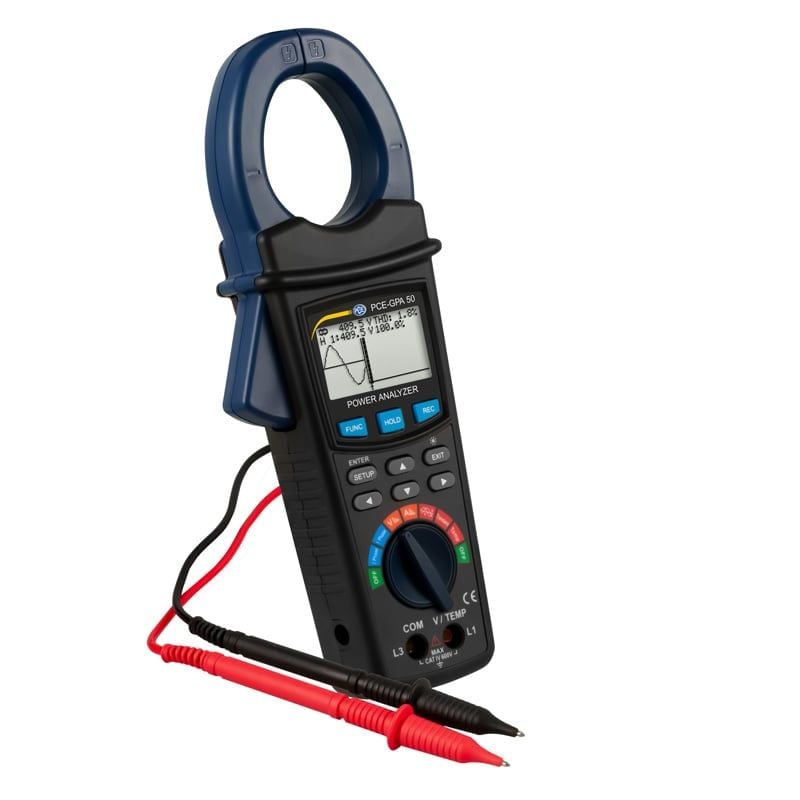

PCE-GPA 50 Pens Metre

Açıklama: Pens Ampermetre PCE-GPA 50
2000 A’ya kadar / TRMS ölçümü / Güç ölçümü / Harmonik analiz / Aydınlatmalı
grafik ekran /
Veri depolama / Güç adaptörü ve pil ile kullanım

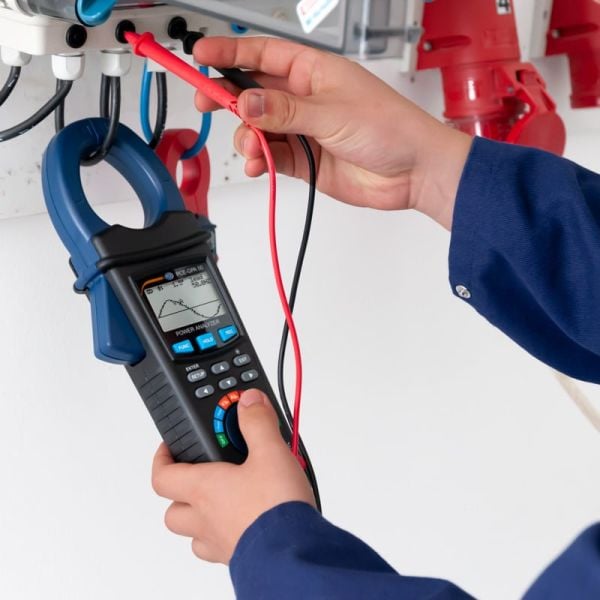

Pens ampermetre PCE-GPA 50, 1 ve 3 fazlı yüklerin akımını ölçmek için
kullanılır. Pens ampermetre, 2000 A’ya kadar olan ölçüm aralığı ile ön plana

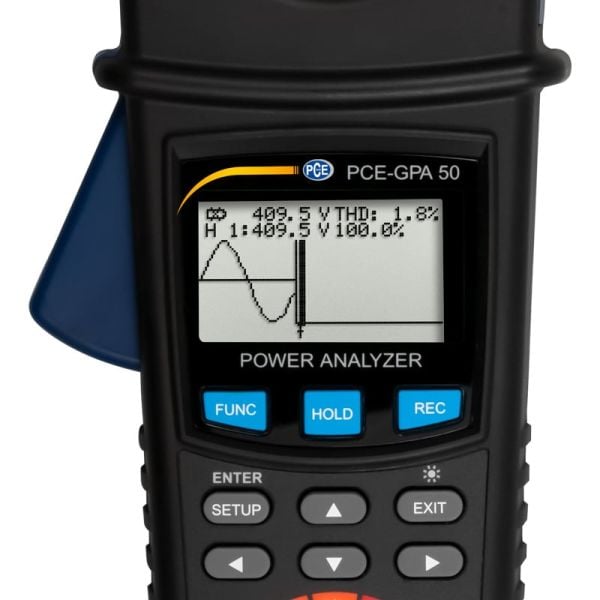

çıkar. Pens ampermetrenin bir diğer önemli özelliği de sayısal ölçüm
değerlerine ek olarak fazların dalga biçimlerinin de görüntülenmesini sağlayan
grafik ekranıdır. Pens ampermetre, voltaj ölçümü gerçekleştirmek için
kullanılabilir. Pens ampermetre, faz açısı yardımıyla aktif, görünür ve reaktif
gücü hesaplayabilir. Bunun haricinde, pens ampermetre ile enerji, güç faktörü
ve harmonik gibi diğer ağ parametreleri de ölçülebilir.

Kapsamlı ölçüm fonksiyonlarına ek olarak pens ampermetrede data logger
fonksiyonu da mevcuttur. Tüm ölçüm değerleri, doğrudan mikro SD kartına
kaydedilebilir. Pens ampermetre PCE-GPA 50, 2 x 1.5 V AA pil ile çalışabileceği
gibi uzun süreli ölçümler için bir güç adaptörü ile de kullanılabilir.

Özellikler: - Grafik ekran
- Mikro SD kartta data logger (veri kaydedici)
- 1 ve 3 fazlı ölçüm
- Termokupl ile sıcaklık ölçümü
- Voltaj ölçümü: 10 V … 600 V AC RMS
- Akım ölçümü: 5 … 2000 A AC RMS
- Akım pensi açıklığı: 50 mm
- 50. harmoniğe kadar harmonik bozulma

Teknik Bilgiler: Ölçüm Türü
AC Voltaj AC V Ölçüm Aralığı Çözünürlük Hassasiyet
10 ... 600 V 0.1 V ±(0.5% ... 3 dijit)
Tepe-Tepe 0.1 V ±(5% ... 30 dijit)

Alternatif Akım AC A 5 ... 2000 A <100 A: 0.01 A <200 A: ±(1% + 0.5 A)
<1000 A: 0.1 A >200 A: ±(1% + 5 A)
Tepe-Tepe >1000 A: 1 A ±(5% + 30 dijit)

Güç Faktörü (PF) 0 ... 1 0.001 ± 0.04

Faz Açısı -180° ... 180° 0.1° ± 1° x PF

Frekans 45 ... 65 Hz 0.1 Hz ± 0.2 Hz

Aktif, Görünür & Reaktif Güç 0 ... 9.999 m 0.1 ... 0.001 M ± (1.5% + 20 dijit)
(W / VA / VAR) (W / VA / VAR)

Harmonik AC V 1 ... 20’nci 0.1 V ± (2% + 5 dijit)
21 ... 50’nci 0.1 V ± (4% + 5 dijit)

Harmonik AC A 1 ... 20’nci <100 A: 0.01 A ± (2% + 5 dijit)

Alternatif Akım <1000 A: 0.1 A
21 ... 50’nci >1000 A: 1 A ± (4% + 5 dijit)

Harmonik AC V% 1 ... 20’nci 0.1% ± (2% + 10 dijit)
21 ... 50’nci 0.1% ± (4% + 20 dijit)

Mutlak Harmonik Bozulma 0 ... 20% 0.1% ± (2% + 5 dijit)
20.1 ... 100% 0.1% ± (6% + 10 dijit)

Sıcaklık K Tipi Termokupl -100 ... +199.9 °C 0.1 °C ± (1% + 1 °C)
200 ... 1300 °C 1 °C ± (1% + 2 °C)

Ekran Grafik LCD
AC V Giriş Empedansı 10 MOhm
Frekans Aralığı 40 Hz ... 1 kHz
Akım Pensi Kalibre Edilmiş 45 ... 65 Hz
Frekans
Akım Pensi Aşırı Yük AC V: 720 V RMS
Koruması AC A: 2100 A

Hafıza Mikro SD hafıza
kartı
Ekran Yenileme Hızı 1 saniye
Depolama Hızı 2 ... 7200 saniye
Veri Depolama Formatı XLS
Arayüz Bilgisayarda canlı görüntüleme için seri arayüz
(SOFT-LUT-USB gereklidir)

Güç Kaynağı 2 x 1.5 V AA pil
9 V / 800 mA güç adaptörü

Güç Tüketimi 60 mA DC
Pens Açıklığı 50 mm
Çevre Koşulları 0 ... 50 °C, maks. %80 n.o
Ağırlık Yaklaşık 595 g
Boyut 280 x 106 x 47 mm

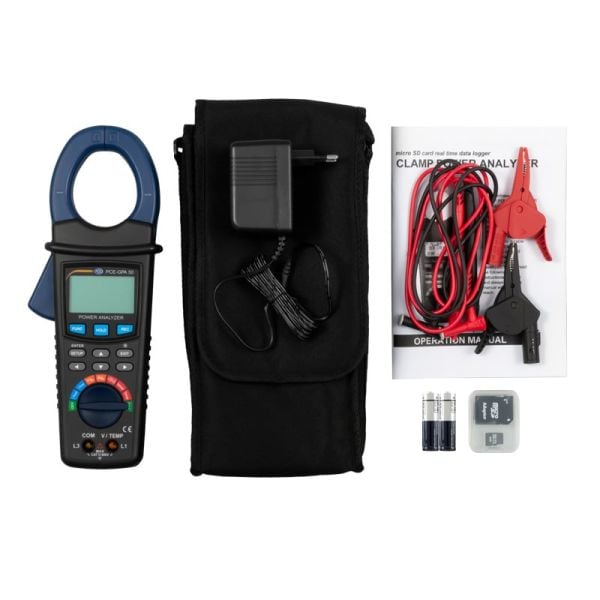

Teslimat İçeriği: 1 x Pens Ampermetre PCE-GPA 50
1 x Ölçüm Kablosu Seti
2 x Timsah Klips
1 x Mikro SD Hafıza Kartı
1 x Güç Adaptörü (9 V / 800 mA)
2 x 1.5 V AA Pil
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
