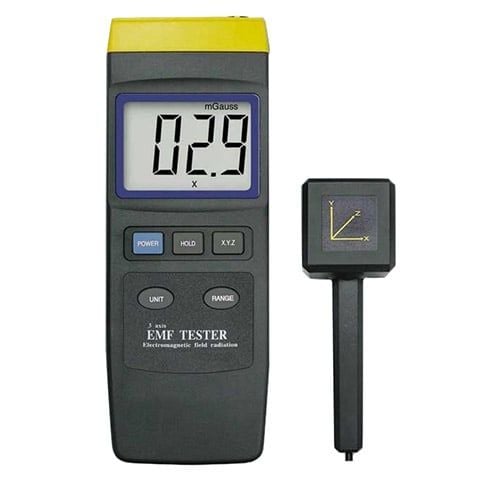

PCE-G28 Alan Şiddeti Ölçüm Cihazı

Açıklama: Elektromanyetik Alan Ölçer PCE-G28
3 Eksenlik Manyetik Alan Sensörü

Elektromanyetik alan ölçer PCE-G28’de elektromanyetik radyasyonu tespit etmek
için 3 eksenli ölçüm probu bulunur. Elektromanyetik alan ölçer kullanılarak
transformatörlerde ölçüm gerçekleştirilebilir ve bilgisayar monitörleri,
televizyonlar, endüstriyel tesisler tarafından üretilen manyetik alanları
değerlendirilebilir. Elektromanyetik alan ölçer, Avrupa standartlarına (Avrupa
Birliği Elektromanyetik Uyumluluk Yönetmeliği IEC 801-1 (EN 50081-1) ve
laboratuvar ve ölçüm teknolojisi IEC 204 standartlarına (EN 60204) uygundur.

Elektromanyetik alan ölçerin üç eksenli manyetik alan sensörü sayesinde tek
eksenli ölçümler için gereken dönüştürmelerden tasarruf edilir. Küçük
boyutlarda ve kompakt olan elektromanyetik alan ölçer, önemli özellikleri
sayesinde endüstriyel ortamlarda ve laboratuvarda kullanım için idealdir.
Elektromanyetik alan ölçer, kolay, hızlı ve hassas ölçümler
gerçekleştirilmesini sağlar.

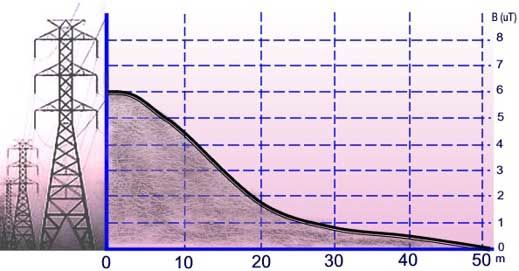

Elektromanyetik alan ile ilgili bilgi
Elektromanyetik alan, elektrikli cihazların ve sistemlerin çalışması sırasında
ortaya çıkar. Elektromanyetik alan, frekansa bağlı olarak insan üzerinde farklı
derecede etki gösterir. Rahatsızlıktan sinir uyarımına hatta iç yanıklara kadar
farklı sonuçlar oluşabilir. Bu nedenle, iş sağlığı ve güvenliği kanunu ve
işletme yönetmeliği temelinde çalışanların maruz kaldığı elektromanyetik
alanların belirlenmesi gerekmektedir.

Temelde maruz kalma aralıkları 1 ve 2 olarak adlandırılan iki etki aralığından
söz edilir:



Maruz kalma aralığı 1, elektrikli tesisler ve operatörler tarafından kontrol
edilebilen alanlar gibi tüm kontrollü alanları kapsar. Bununla birlikte,
sistemin çalışma şekli nedeniyle maruz kalmanın sadece kısa bir süreliğine
gerçekleştiği genel olarak erişilebilir alanları da içerir. Personel, Gauss ya
da Tesla cinsinden elektromanyetik radyasyonu tespit etmek ve sınıflandırmak
için elektromanyetik alan ölçer kullanabilir. Özellikle f = 50 Hz enerji teknik
frekansında maruz kalma aralığı 1’de 1.36 µT; aralık 2’de ise 0.42 µT sınırı
geçerlidir.

Özellikler: - Üç eksenli manyetik alan sensörü
- HOLD fonksiyonu
- Ölçüm birimi: µT ya da mGs
- Büyük LCD ekran
- Geniş frekans aralığı (300 Hz’e kadar)
- Kolay kullanım
- Pil ile çalışır
- İş yeri analizi için uygun
- Avrupa standartlarına IEC801-1 (EN 50081-1) / IEC204 (EN 60204) uygundur

Teknik Bilgiler: mikroTesla
Ölçüm 0 ... 20 µT
Aralığı
Çözünürlük 0.01
Hassasiyet ±%4 + 3 dijit

Ölçüm 0 ... 200 µT
Aralığı
Çözünürlük 0.1
Hassasiyet ±%5 + 3 dijit

Ölçüm 0 ... 2000 µT
Aralığı
Çözünürlük 1 µT (ölçüm aralığına göre)
Hassasiyet ±%10 + 5 dijit

miliGauss
Ölçüm 0 ... 200 mGs
Aralığı
Çözünürlük 0.1 mGs
Hassasiyet ±%4 + 3 dijit

Ölçüm 0 ... 2000 mGs
Aralığı
Çözünürlük 1 mGs
Hassasiyet ±%5 + 3 dijit

Ölçüm 0 ... 20000 mGs
Aralığı
Çözünürlük 10 mGs
Hassasiyet ±%10 + 5 dijit

Belirtilen hassasiyet değerleri şu koşullarda geçerlidir: 50 - 60 Hz ve < 3 V/m
(RF)

Frekans 30 ... 300 Hz
Ekran LCD ekran
Güç Kaynağı 1 x 9 V pil
Boyut Cihaz: 195 x 68 x 30 mm
Sensör: 225 x 75 x 55 mm

Ağırlık 470 g (pil dahil)

Teslimat İçeriği: 1 x Elektromanyetik Alan Ölçer PCE-G28
1 x Üç Eksenli Kombine Sensör (1 metre kablolu)
1 x Pil
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
