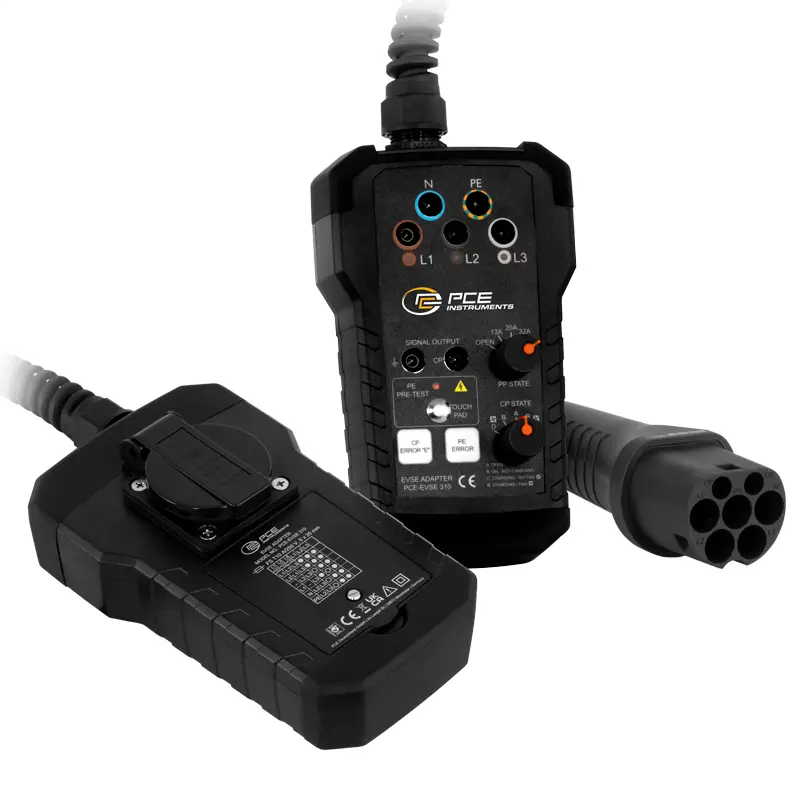

PCE-EVSE 310 VDE Test Cihazı

Açıklama: EVSE Adaptör PCE-EVSE 310
Test adaptörü / Araç simülasyonu / Kablo simülasyonu / CP çıkışı ve ölçüm
görevleri için şebeke prizi / Taşıma çantası dahil

EVSE adaptör PCE-EVSE 310, elektrikli otomobiller için şarj istasyonlarını
(şarj modu 3) test etmek üzere VDE 0100 test cihazları için geliştirilmiştir.
EVSE adaptör, tesisat test cihazı PCE-ITE 55B veya diğer pek çok standart VDE
0100 test cihazı ile kullanılabilir. EVSE adaptörünün LED’leri sayesinde 3
fazda voltaj tespiti için bir tesisat hatası olup olmadığı hızlı bir şekilde
belirlenebilir.

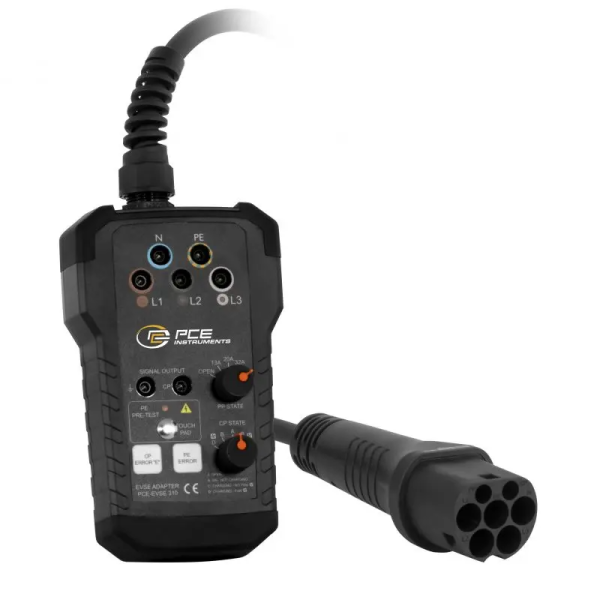

PP State döner anahtar, şarj kablosunun akım taşıma kapasitesini simüle etmek
için kullanılabilir. Akım taşıma kapasitesi, EVSE adaptörde PP ve PE
iletkenleri arasına bağlanan çeşitli dirençlerle simüle edilir. CP State döner
anahtarı kullanılarak çeşitli araç durumları simüle edilebilir. Araç durumları,
CP ve PE iletkenleri arasına bağlanan farklı dirençlerle simüle edilir.

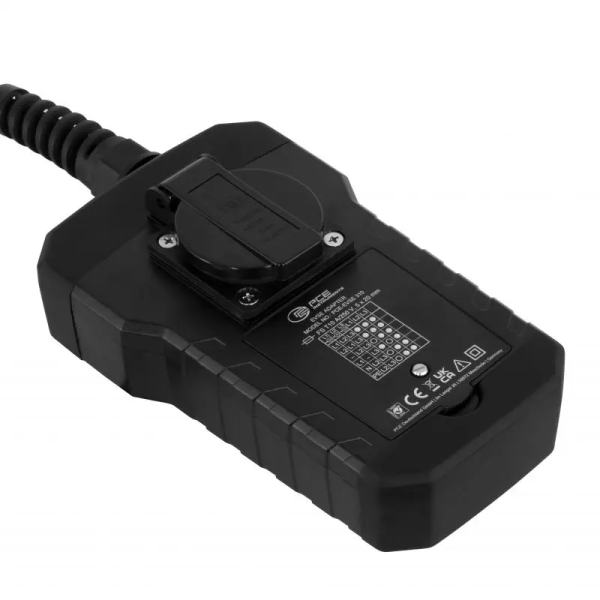

Prize harici bir yük bağlanabilir. Bu çıkış sadece ölçüm amaçlıdır ve elektrik
sayacının işlevini kontrol etme imkanı sunar. Bunun haricinde, EVSE adaptörü,
bir PE arızasını (topraklama hatası) simüle etmek için de kullanılabilir. EVSE
adaptörü, bir taşıma çantası içinde teslim edilir. Tip 1 bağlantılı wallbox
için opsiyonel adaptör de mevcuttur.

Özellikler: - PE ön testi
- Proximity Pilot PP ve Control Pilot CP’nin durumu
- CP arızası “E” ve PE arızasının simülasyonu
- Ölçüm görevleri için şebeke prizi
- Güvenlik ölçüm prizleri
- Tip 1 için opsiyonel adaptör
- Tip 2 adatör dahil

Teknik Bilgiler: Test Fonksiyonları
PE Ön Testi Var, kapasitif elektrod ile
PP Simülasyonu Açık, 13 A, 20 A, 32 A, 63 A
CP Durumu A, B, C, D
CP Arızası "E" E
PE Arızası / Topraklama Var
Hatası

Genel Teknik Özellikler
Bağlantılar L1, L2, L3, N, PE
Bağlantılar Ek Bilgi Maks. 230 V (1 fazlı) / 430 V (3 fazlı); 50 / 60 Hz
10 A / 250 V

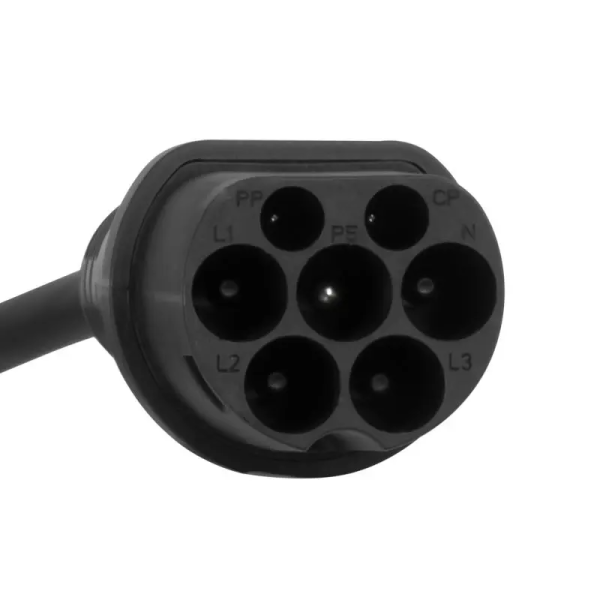

Kabloya takılı Tip 2 adaptör
(Tip 1 için opsiyonel adaptör gereklidir)
Standart(lar) IEC62196-2 Tip 2 adaptör
Kablo Uzunluğu 25 cm
Güvenlik Standardı CAT II / 300V
Şebeke Prizi Maks. 250 V; 50/60 Hz; 10 A
Çıkış 2 adet 4 mm soket (sinyal çıkış terminalleri)
Sigorta(lar) Şebeke prizi T10A/250V
Koruma Sınıfı (Cihaz) IP40
Ağırlık 643 g
Boyut (U x G x Y) 600 x 105 x 73 mm
Çalışma Koşulları 0 ... 40°C, %80 n.o
Depolama Koşulları -10 ... +50°C, %80 n.o
Kullanım Kılavuzu Dili Almanca, İngilizce

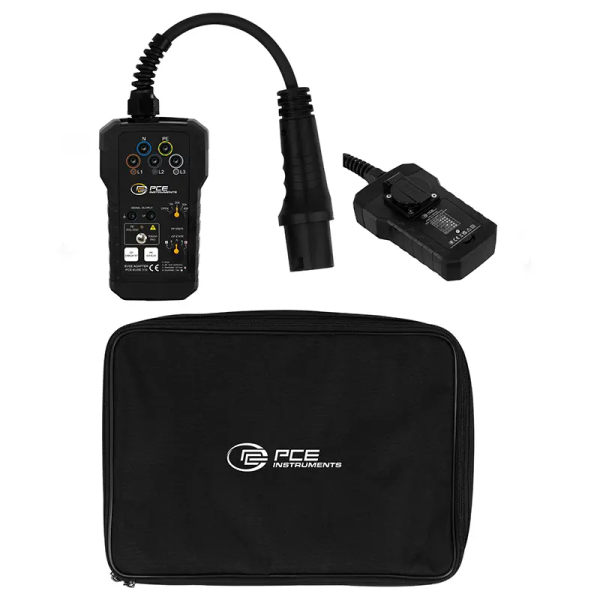

Teslimat İçeriği: 1 x EVSE Adaptör PCE-EVSE 310
1 x Tip 2 Adaptör
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
