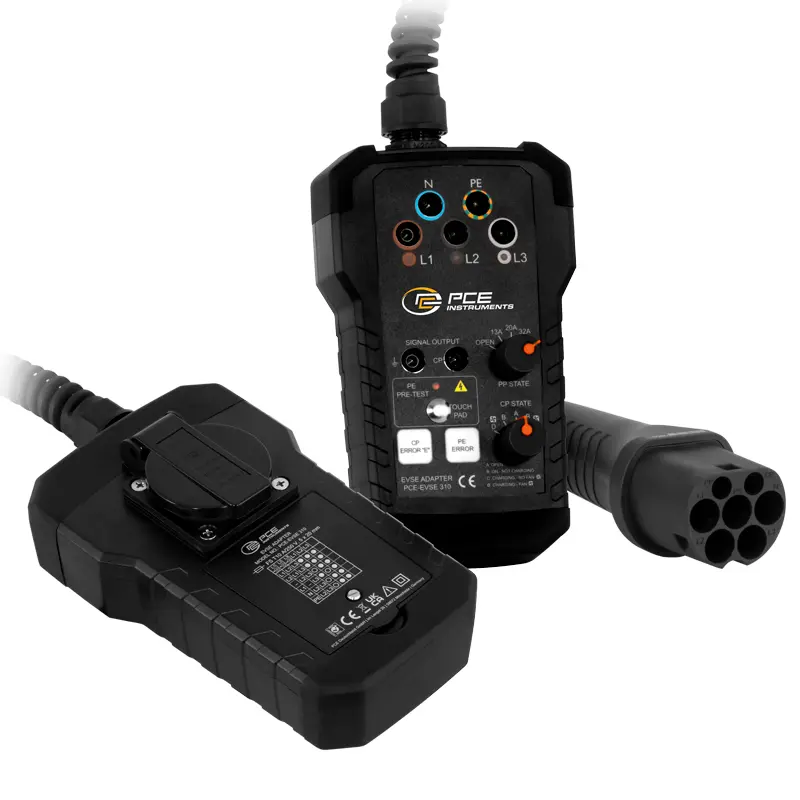

PCE-EVSE 310+ Araç Şarj İstasyon Test Kiti

Açıklama: EVSE Adaptörü PCE-EVSE 310+ / Şarj İstasyonları için Test Adaptörü
Wallboxlar için / Araç simülasyonu / Kablo simülasyonu / CP çıkışı ve ölçüm
görevleri için şebeke prizi / Taşıma çantası dahil

EVSE adaptörü PCE-EVSE 310+ / şarj istasyonları için test adaptörü, elektrikli
otomobiller için şarj istasyonlarını (şarj modu 3) test etmek üzere VDE 0100
test cihazları için geliştirilmiştir. EVSE adaptörü / şarj istasyonları için
test adaptörü, tesisat test cihazı PCE-ITE 55B veya diğer pek çok standart VDE
0100 test cihazı ile kullanılabilir. EVSE adaptörü / şarj istasyonları için
test adaptörünün LED’leri sayesinde 3 fazda voltaj tespiti için bir tesisat
hatası olup olmadığı hızlı bir şekilde belirlenebilir.

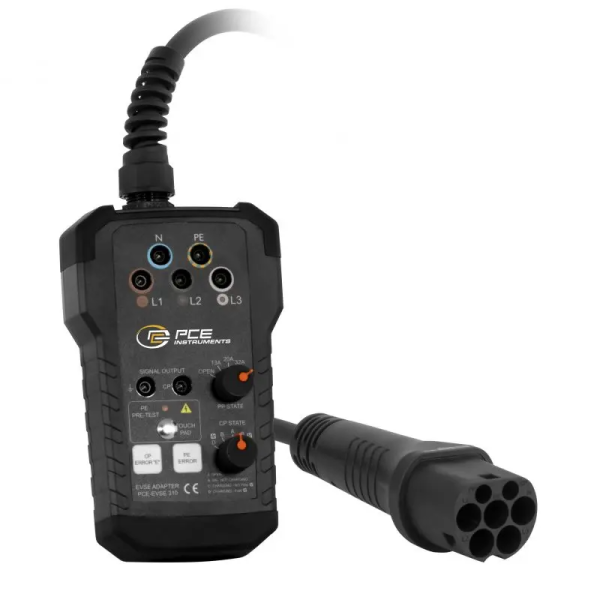

PP State döner anahtar, şarj kablosunun akım taşıma kapasitesini simüle etmek
için kullanılabilir. Akım taşıma kapasitesi, EVSE adaptörü / şarj istasyonları
için test adaptöründe PP ve PE iletkenleri arasına bağlanan çeşitli dirençlerle
simüle edilir. CP State döner anahtarı kullanılarak çeşitli araç durumları
simüle edilebilir. Araç durumları, CP ve PE iletkenleri arasına bağlanan farklı
dirençlerle simüle edilir.

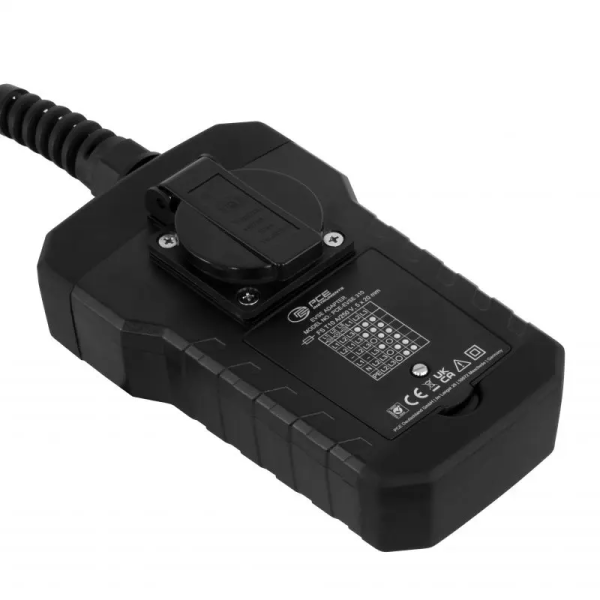

Prize harici bir yük bağlanabilir. Bu çıkış sadece ölçüm amaçlıdır ve elektrik
sayacının işlevini kontrol etme imkanı sunar. Bunun haricinde, EVSE adaptörü /
şarj istasyonları için test adaptöründe, bir PE arızasını (topraklama hatası)
simüle etmek için de kullanılabilir. EVSE adaptörü / şarj istasyonları için
test adaptörü, bir taşıma çantası içinde teslim edilir. Tip 1 bağlantılı
wallbox için opsiyonel adaptör de mevcuttur.

Özellikler: - PE ön testi
- Proximity Pilot PP ve Control Pilot CP’nin durumu
- CP arızası “E” ve PE arızasının simülasyonu
- Ölçüm görevleri için şebeke prizi
- Güvenlik ölçüm prizleri
- Tip 2 adaptör dahil
- Tip 1 adaptör dahil

Teknik Bilgiler: Test Fonksiyonları
PE Ön Testi Var, kapasitif elektrod ile
PP Simülasyonu Açık, 13 A, 20 A, 32 A, 63 A
CP Durumu A, B, C, D
CP Arızası "E" E
PE Arızası / Topraklama Var
Hatası

Genel Teknik Özellikler
Bağlantılar L1, L2, L3, N, PE
Bağlantılar Ek Bilgi Maks. 230 V (1 fazlı) / 430 V (3 fazlı); 50 / 60 Hz
10 A / 250 V

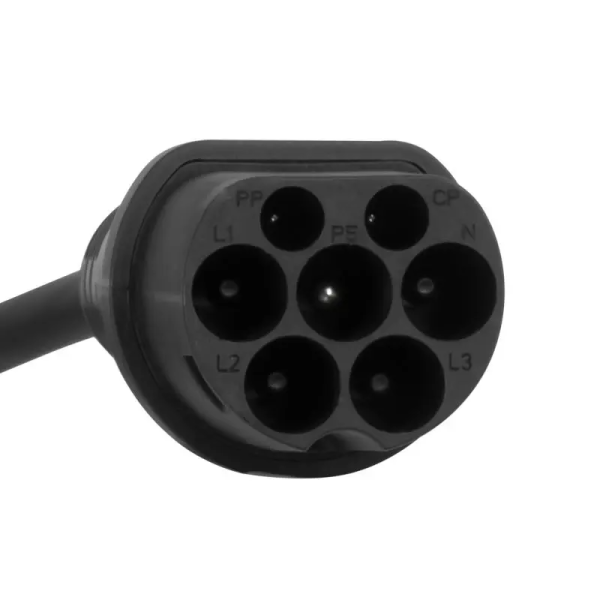

Kabloya takılı Tip 2 adaptör
(Tip 1 için opsiyonel adaptör gereklidir)
Standart(lar) IEC62196-2 Tip 2 adaptör
Kablo Uzunluğu 25 cm
Güvenlik Standardı CAT II / 300V
Şebeke Prizi Maks. 250 V; 50/60 Hz; 10 A
Çıkış 2 adet 4 mm soket (sinyal çıkış terminalleri)
Sigorta(lar) Şebeke prizi T10A/250V
Koruma Sınıfı (Cihaz) IP40
Ağırlık 643 g
Boyut (U x G x Y) 600 x 105 x 73 mm
Çalışma Koşulları 0 ... 40°C, %80 n.o
Depolama Koşulları -10 ... +50°C, %80 n.o
Kullanım Kılavuzu Dili Almanca, İngilizce

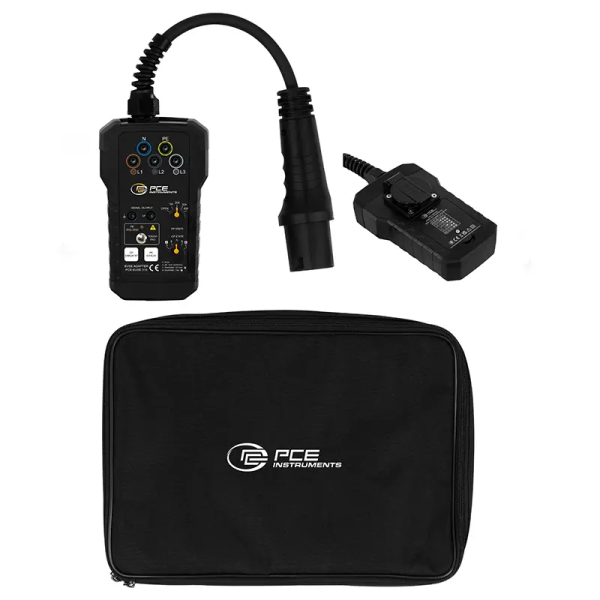

Teslimat İçeriği: 1 x EVSE Adaptörü / Test Adaptörü PCE-EVSE 310+
1 x Tip 2 Adaptör
1 x Tip 1 Adaptör (PCE-EVSE ADP)
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
