PCE-ET 3000 Topraklama Test Cihazı

Açıklama: Topraklama Ölçer PCE-ET 3000
Topraklama direnci / topraklama voltajı ölçümü / Evlerde ve binalarda kullanım
için

Topraklama ölçer PCE-ET 3000, tüm binalarda paratoner ya da paratoner
topraklamasını ölçmek için kullanılır. Topraklama ölçer, hava geçirmez bir
gövdeye sahiptir ve teknik servis operatörleri için gerekli tüm VDE 0413
güvenlik gereksinimlerini karşılar. Topraklama ölçer, topraklama elektrodları,
paratonerleri ya da küçük topraklama direnç sistemleri ölçümlerinin yanı sıra
güç direnci, iletken elemanları ve bağlantı bileşenleri ölçümleri için de
uygundur. Modern devreler, topraklama voltajının ve çevresindeki topraklama
elektrodlarının topraklama direncinin etkilerini en aza indirir.

Topraklama ölçerin bitişik kontrol mekanizması ile kalibrasyonu ölçümdeki
hassasiyet kaybını önler. 850 Hz’lik frekans kontrolü, ağın dağınık akımlarının
ve harmonik elemanlarının etkisini önler. Bunun haricinde, topraklama ölçerde
bozuk işaretleri silmek için bir filtre bulunur. Topraklama ölçer, fabrikada
kalibre edilmiş olarak gelir. Topraklama ölçer PCE-ET 3000 için opsiyonel ISO
kalibrasyon sertifikası mevcuttur.

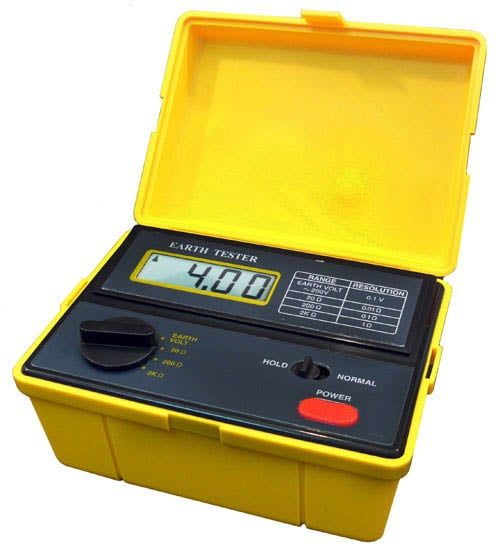

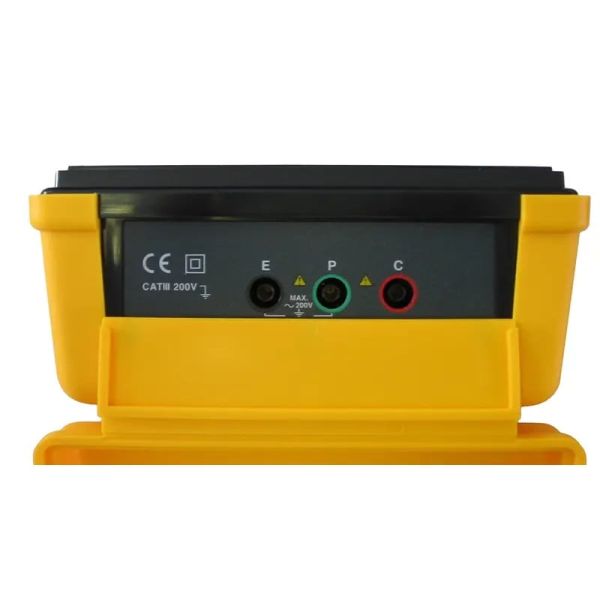

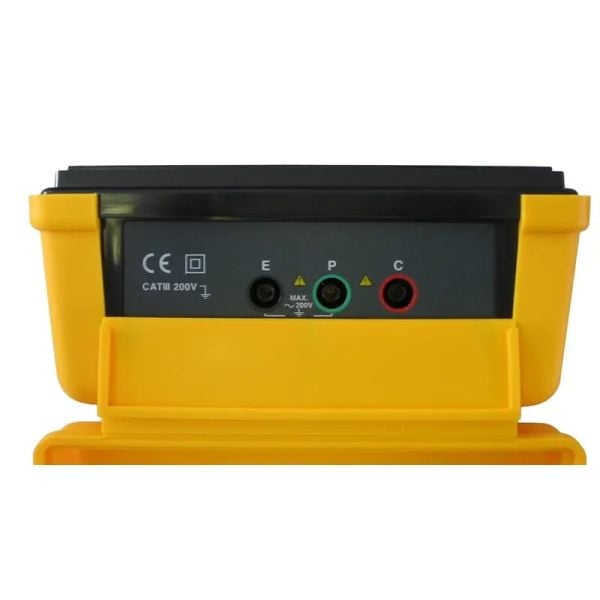

Sarı renkli koruyucu kapağı arkaya doğru katlandığında bağlantı kabloları için
mevcut olan bağlantı kısmı görünür hale gelir. Siyah için “E”, yeşil için “P”
ve topraklama çubukları kırmızı bağlantı kablosu için “C” bağlantı seçenekleri
mevcuttur. Bağlantı konfigürasyonu (ölçüm fonksiyonunun türüne bağlı olarak,
topraklama direnci/topraklama voltajı) için kullanım kılavuzuna bakınız.

Topraklama direnci ölçümü

Topraklama ölçer, kontrol kabloları aracılığıyla toprağa verilen özel toprak
bileşenlerine bağlanır. Topraklama ölçer ile hassas ölçümler gerçekleştirmek
için zemin nemli olmalıdır. Topraklama bileşenleri düz bir çizgiye
yerleştirilir (önce siyah kabloyu, ardından yeşil kabloyu, bir topraklama
çubuğu için sarı kabloyu ve ikinci bir topraklama çubuğu için kırmızı kabloyu
yerleştirin).

Binanın topraklama bağlantısını kontrol etmek için kullanılacak topraklama
ölçerin bağlanması için her şey artık hazır. Topraklama ölçer, su
bağlantılarının düzgün bir şekilde çalışıp çalışmadığını kontrol etmek için de
kullanılabilir. Topraklama ölçer PCE-ET 3000, IEC 1010-1 standardına göre
geliştirilmiştir ve elektronik test cihazları (CAT III) için tüm güvenlik
koşullarını yerine getirmektedir.

Özellikler: - 3 ½ dijitli LCD ekran (maks. 1999)
- Yüksek hassasiyet
- Pil / aşırı aralık göstergesi
- Data hold
- Güvenlik: IEC-1010-1, CAT III 300 V
- Topraklama voltajı ve topraklama direnci ölçümü
- Çok iyi fiyat/performans oranı
- Sağlam kauçuk gövde
- Opsiyonel ISO kalibrasyon sertifikası

Teknik Bilgiler: Topraklama Direnci
Ölçüm Aralığı 0 ... 19.99, 0 ... 199, 0 ... 1999 Ω
Çözünürlük 10/ 100 mΩ/ 1 Ω
Hassasiyet ±2% +2 dijit

AC Voltaj
50/60 Hz
Ölçüm Aralığı 0 ... 200 V AC
Çözünürlük 0.1 V
Hassasiyet ±3% + 2 dijit

Alt Ölçüm Sınırı 0.01 Ω
Ölçüm Akımı 2 mAeff/rms
Tepki Süresi Yaklaşık 2.5 s
Ölçüm Hızı 4 s
Test Frekansı 820 Hz
Aşırı Aralık Aşırı yük durumunda “1” görüntülenir.
Göstergesi
Güç Kaynağı 6 x 1.5 V pil
Boyut 160 x 120 x 65 mm
Ağırlık 560 g
Güvenlik IEC- 1010- 1; EN 61010- 1
Yalıtım kategorisi: III

EMV EN 50081- 1; EN 50082- 1
DIN/ VDE 0413 Bölüm 7 ile uyumlu

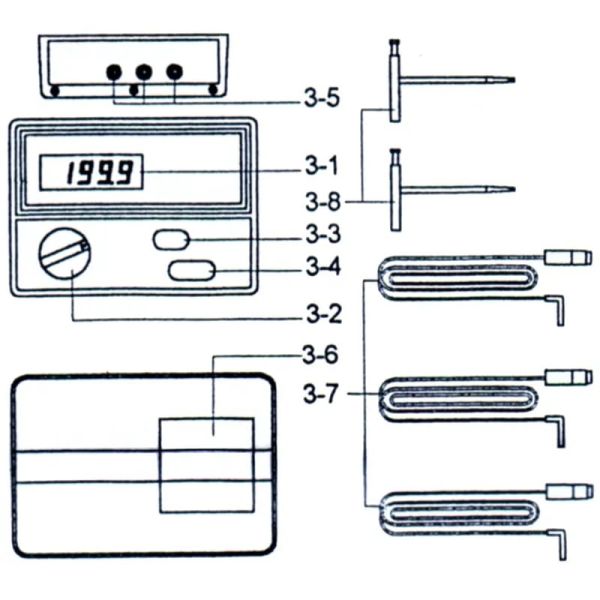

Teslimat İçeriği: 1 x Topraklama Ölçer PCE-ET 3000,
1 x Test Kablosu Seti (15 metre kırmızı, 10 metre sarı, 5 metre yeşil),
1 x Topraklama Çubuğu Seti,
1 x Kullanım Kılavuzu.
