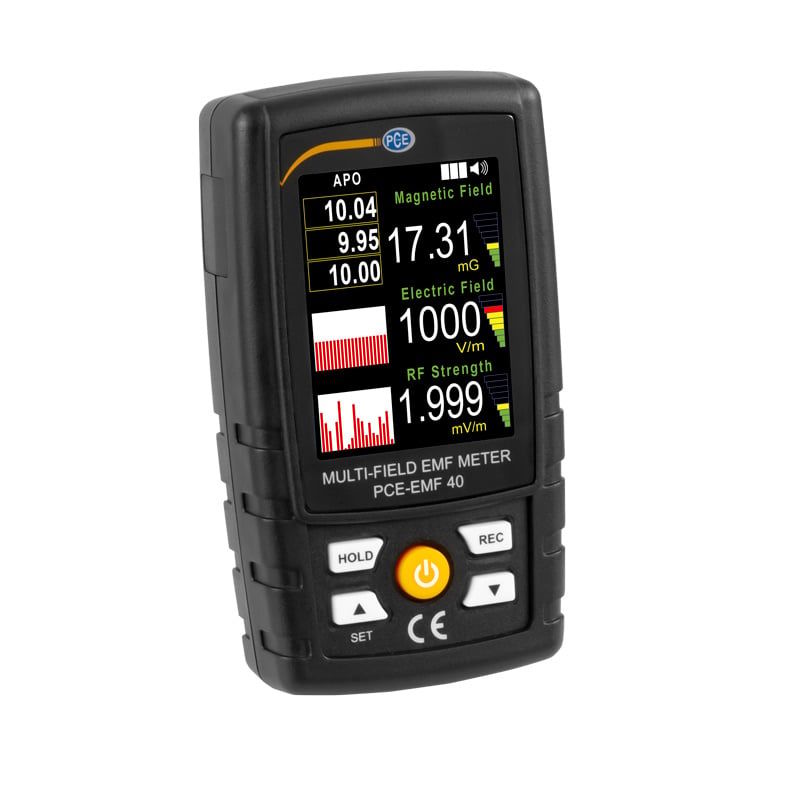

PCE-EMF 40 Elektromanyetik Alan Ölçer
Ürüne Genel Bakış :

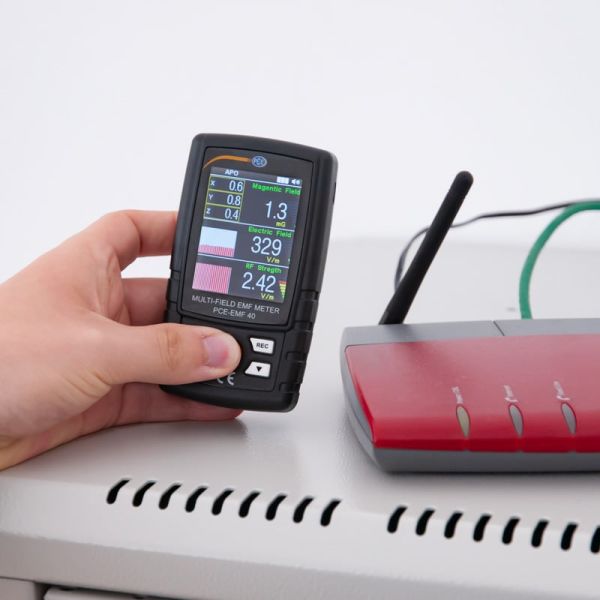

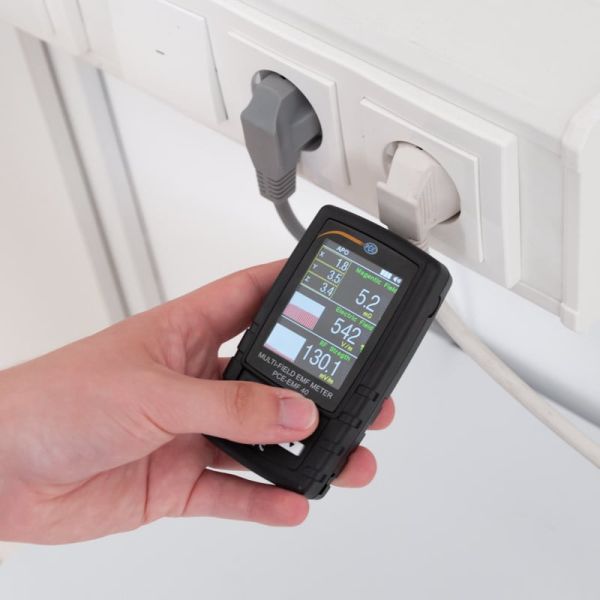

Bu Elektromanyetik alan ölçer ile 2000 mG'ye kadar manyetik alanları doğrudan ölçmek mümkündür. Aynı zamanda, Elektromanyetik alan ölçer manyetik alanın gücünü bir X, Y ve Z ekseni kullanarak sayısal olarak gösterir. Elektromanyetik alan ölçerin bir başka ölçüm fonksiyonu elektromanyetik alan şiddeti ölçümüdür. Elektromanyetik alan ölçer üzerindeki bu ölçüm fonksiyonu ile, besleme hatlarındaki elektromanyetik alan şiddeti 50/60 Hz frekansında belirlenebilir. Elektromanyetik alan ölçer ile yüksek frekans aralığında ölçüm yapmak da mümkündür. Bu, ölçümlerin Elektromanyetik alan ölçer ile, örneğin bir WLAN yönlendiricisinde veya bir cep telefonunda yapılabileceği anlamına gelir. Birçok ölçüm fonksiyonu nedeniyle, Elektromanyetik alan ölçerin kompakt ve çok fonksiyonlu bir ölçüm cihazıdır.
Elektromanyetik alan ölçer üzerindeki sayısal ekrana ek olarak, ölçülen son 20 değerin grafiksel gösterimi de gösterilir. Ölçülen değer, Elektromanyetik alan ölçer tarafından çubuk grafik olarak da görüntülenir. Elektromanyetik alan ölçer üzerindeki bu çubuk grafik üç trafik ışığı rengine ayrılmıştır. Ölçülen değer sabit bir ayar değerini aşar aşmaz, böylece Elektromanyetik alan ölçer üzerindeki çubuk grafik kırmızı alana ulaşırsa, sesli bir alarm etkinleştirilir. Elektromanyetik alan ölçer üzerindeki bu alarm, ölçülen değer sabit eşiğin altına düştüğünde otomatik olarak kapanır.
Her üç ölçüm modu da Elektromanyetik alan ölçer'den 2.4 '' TFT ekranda eşzamanlı olarak okunabilir. Bu nedenle, Elektromanyetik alan ölçer üzerindeki bireysel ölçüm modlarını değiştirmek gerekli değildir. Elektromanyetik alan ölçerin arka ışığı 4 seviyeye ayarlanabilir. Böylece, Elektromanyetik alan ölçerin ekranı, bir düğmeye basarak çeşitli çevresel koşullara uyarlanabilir.
Ürünün Genel Özellikleri :
- Üç farklı ölçüm fonksiyonu
- Birçok farklı ünite ayarlanabilir
- Limit değer aşıldığında alarm fonksiyonu
- Otomatik kapanma
- Üç eksenli ölçüm ile
- Düşük frekanslar ve yüksek frekanslar için
Ürünün Teknik Özellikleri :
| Düşük frekanslı manyetik alan | |||||||
| Birim µT Ölçüm Aralığı |
Çözünürlük | Hassasiyet | |||||
| 20,00 ... 200,0 µT | 0,01 µT, 0,1 µT | 50/60 Hz'de ±% 12 + 5 basamak | |||||
| Birim mG Ölçüm Aralığı |
Çözünürlük | Hassasiyet | |||||
| 200,0 ... 2000 mG | 0,1 mG, 1 mG | 50/60 Hz'de ±% 12 + 5 basamak | |||||
| Düşük frekanslı elektromanyetik alan | |||||||
| Birim V/m Ölçüm Aralığı |
Çözünürlük | Hassasiyet | |||||
| 50 V/m ... 2000 V/m | 1 V/m | 50/60 Hz'de ±% 7 + 20 basamak | |||||
| Yüksek frekanslı elektromanyetik alan | |||||||
| Birim mV/m, V/m Ölçüm Aralığı |
Çözünürlük | Hassasiyet | |||||
| 30,0 mV/m ... 11.00 V/m | 0,01, 0,1 mV/m 0,01 V/m |
1 V / m ve 900 MHz'de 1,0 dB,> 1 V / m yalnızca referans olarak kullanılır | |||||
| Birim µW/cm² Ölçüm Aralığı |
Çözünürlük | ||||||
| 0,02 ... 32,0 µW/cm² | 0,01, 0,1 µW/cm² | ||||||
| Birim µW/m², mW/m² Ölçüm Aralığı |
Çözünürlük | ||||||
| 2,3 µW/m² ... 320,9 µW/m² | 0,1, 1 µW/m² 0,1 mW/m² |
||||||
| Birim mA/m Ölçüm Aralığı |
Çözünürlük | ||||||
| 0,07 ... 29,1 mA/m | 0,01, 0,1 mA/m | ||||||
| Tüm spesifikasyonlar 23 ± 5 ° C ortam sıcaklığına,% 25 ... 75 n.o ortam sıcaklığına ve 3 V / m ve 30 MHz'den düşük RF alan gücüne karşılık gelir. | |||||||
| Bant Genişliği | Yüksek frekans: 50 MHz ... 3,5 GHz Düşük frekans: 50/60 Hz |
||||||
| Sensör Sayısı | Manyetik alan: 3 Elektromanyetik alan: 1 |
||||||
| Ölçüm Hızı | 1 Hz | ||||||
| Ölçülen Değer Aşıldığında Ekran | "- - - -" | ||||||
| Depolama | MIN / MAX Depolama | ||||||
| Ekran | 2,4" TFT | ||||||
| Voltaj Kaynağı | 3 x 1,5 V AAA Pil | ||||||
| Güç Tüketimi | Yaklaşık. 24 ... 38 mA | ||||||
| Otomatik Kapanma | 10 dakika sonra fonksiyon kapatılabilir | ||||||
| Çalışma Koşulları | 0 ... 50 °C, <80 % n.o. | ||||||
| Boyut | 107 x 60 x 25 mm | ||||||
| Ağırlık | Yaklaşık. 106 g (pil olmadan) | ||||||

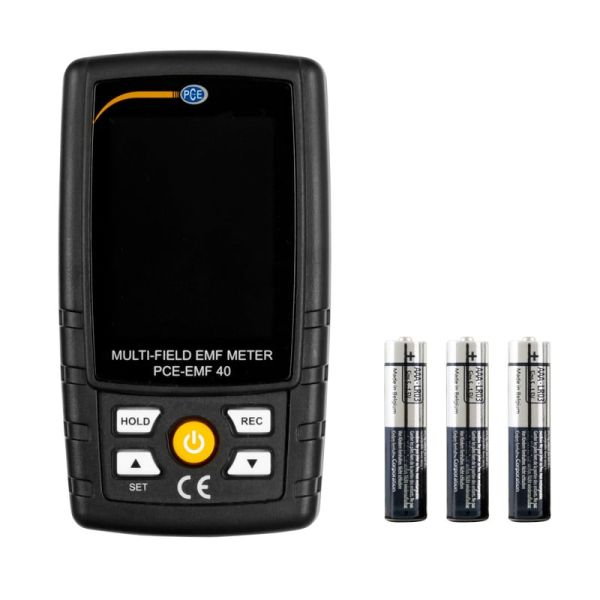

Teslimat İçeriği:
1 x Elektromanyetik Alan Ölçer PCE-EMF 40,
3 x 1,5 V AAA Pil,
1 x Kullanım Kılavuzu.
